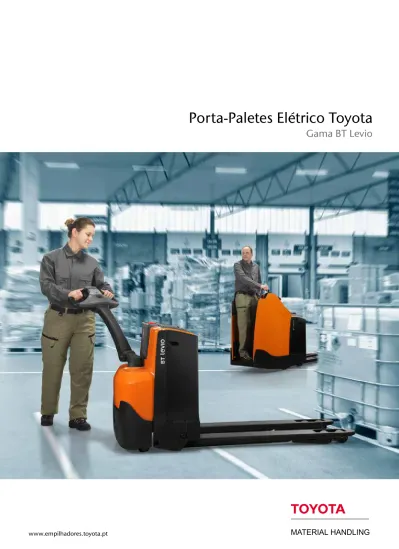

Porta-Paletes Elétrico Toyota

(1)

Porta-Paletes Elétrico Toyota

(2)

2

Páginas 4-5

Páginas 6-9

BT Levio

a gama completa de porta-paletes elétricos da Toyota Material Handling

BT Levio série W

Porta-paletes elétrico pedestre

Porta-paletes elétrico com plataforma

BT Levio série P

Porta-paletes elétricos, simples e

compactos para fácil utilização em áreas

congestionadas ou dentro de camiões

Capacidade de carga 1.3 - 2.5 toneladas

Velocidade de deslocação até 6 km/h

Porta-paletes elétricos compactos e

fáceis de manobrar com várias opções de

plataforma para deslocações de elevada

velocidade

Capacidade de carga 2.0 - 2.5 toneladas

Velocidade de deslocação até 12.5 km/h

(3)

BT Levio série S

Porta-paletes elétrico com cabine para

operador apoiado

BT Levio série R

Porta-paletes elétrico com cabine para

operador sentado

Cabine totalmente integrada no chassis

e posição de condução transversal para

trabalhar em áreas congestionadas

Capacidade de carga 2.0 toneladas

Velocidade de deslocação até 10.5 km/h

Porta-paletes elétrico de alta velocidade

para transporte de cargas múltiplas ao

longo de grandes distâncias

Capacidade de carga 2.0 - 3.0 toneladas

Velocidade de deslocação até 19.9 km/h

(4)

4

O BT Levio LWE 130 movimenta cargas pesadas com facilidade.

(5)

Capacidade de carga: 1.3 t @ 600 mm centro de carga Velocidade máxima: 5.5 km/h

Capacidade máxima da bateria: 63 Ah

BT Levio série W

Porta-paletes elétrico pedestre para

operações ligeiras

O BT Levio LWE130 é um porta-paletes elétrico de elevada capacidade mas extremamente leve. Pesando apenas 255 kg incluindo a bateria, dificilmente se encontra um porta-paletes elétrico tão pequeno e leve como o LWE130

e tão fácil de usar numa ampla variedade de aplicações, tais como manuseamento de cargas dentro de camião. A capacidade de carga de 1.300 kg significa que pode

transportar cargas pesadas com facilidade.

Sistema Castorlink único

A estabilidade é assegurada por um projeto de chassis de cinco rodas, com rodas castor laterais, protegendo rodas e cargas e assegurando a estabilidade em superfícies

desniveladas.

Fácil carregamento da bateria

O BT Levio LWE130 possui um carregador embutido para cargas de bateria rápidas e fáceis – basta ligá-lo a uma tomada. Existe também a opção de sistema de carga em

camião para o caso de ser necessário carregar a bateria durante o transporte dentro do veículo de distribuição. O sistema de carga em camião, considera um controlo inteligente, para só carregar quando o motor principal do

veículo estiver a trabalhar.

• O sistema único Castorlink protege as rodas em superfícies desniveladas

• O painel de controlo inclui uma tampa de retirar para o carregador de bateria, embutido • Fácil acesso para uma assistência eficiente

● standard ◦ opcional Segur ança Dur abilidade Pr odutividade Facilidade de Condução BT Le vio L WE1 30 Características da máquina

Travão de estacionamento automático ●

Garfos com rodas duplas ◦

BT Castorlink ●

Rodas trepadoras ◦

Grade suporte de carga ◦

Comandos e indicadores

Direção 208° ●

Sistema de travagem eletrónica ● Controlo de velocidade eletrónico ● Controlo eletrónico na ponta dos dedos ● Contador de horas (horas de trabalho) ◦

Direção por timão ●

Botão de emergência em caso de colisão ●

Interrupção de emergência ●

Travão de parque ●

Características para o operador

Compartimento de arrumos ●

Características de manutenção

Fácil acesso para a manutenção ● Dispositivo de diagnóstico de falhas ●

Pontos de lubrificação ●

Características de gestão de baterias

Indicador do estado da bateria ◦

Carregador incorporado ●

Carregamento de bateria no veículo ◦

Fiabilidade baseada no TPS

Como todos os empilhadores Toyota, os porta-paletes elétricos BT Levio são construídos de acordo com o

Sistema de Produção Toyota, assegurando os mais elevados níveis de qualidade, durabilidade e fiabilidade.

(6)

(7)

LWE200SI

BT Levio série W

Porta-paletes elétrico pedestre

● standard ◦ opcional Segur ança Dur abilidade Pr odutividade Facilidade de condução BT Le vio L WE1 40 BT Le vio L WE1 60 BT Le vio L WE1 80 BT Le vio L WE200 BT Le vio L WE250 Características da máquina

Travão de estacionamento automático ● ● ● ● ● Garfos com rodas duplas ◦ ◦ ◦ ◦ ●

BT Powerdrive ● ● ● ● ●

BT Castorlink ● ● ● ● ●

Rodas trepadoras ◦ ◦ ◦ ◦ ◦

Modelos com bateria de alta capacidade ◦ ◦ ◦ Sistema de travagem eletrónica ● ● ● ● ● Travão eletrónico regenerativo (motor) ● ● ● ● ● Controlo de velocidade eletrónico ● ● ● ● ● Grade suporte de carga ◦ ◦ ◦ ◦ ◦

Direção 180° ● ● ● ● ●

Controlo de acesso (Com código PIN) ● ● ● ● ● Desaceleração automática ● ● ● ● ●

Click-2-Creep ● ● ● ● ●

Aviso de temperatura do motor ● ● ● ● ●

E-bar ◦ ◦ ◦ ◦ ◦

Aviso de temperatura do controlador eletrónico ● ● ● ● ● Controlo eletrónico na ponta dos dedos ● ● ● ● ● Botão de emergência em caso de colisão ● ● ● ● ● Interrupção de emergência ● ● ● ● ● Contador de horas (horas de trabalho) ● ● ● ● ●

Terminal de dados ◦ ◦ ◦ ◦ ◦

Travão de parque ● ● ● ● ●

Cartão inteligente ◦ ◦ ◦ ◦ ◦

Redução temporária da velocidade ◦ ◦ ◦ ◦ ◦

Direção por timão ● ● ● ● ●

Desempenho programável ● ● ● ● ● Plataforma do operador rebatível ◦ Suporte para filme retráctil ◦ ◦ ◦ ◦ Compartimento de arrumos ● ● ● ● ●

Prancha para escrever ◦ ◦ ◦ ◦

Balança ◦ ◦ ◦ ◦ ◦

Fácil acesso para manutenção ● ● ● ● ● Dispositivo de diagnóstico de falhas ● ● ● ● ●

Histórico de avarias ● ● ● ● ●

Características da gestão de bateria

Indicador do estado da bateria ● ● ● ● ● Sistema de prevenção de descarga de bateria ● ● ● ● ● Carregador incorporado ◦ ◦ ◦ ◦ ◦

Baterias em iões de lítio ◦

Troca lateral de bateria ◦ ◦

Aplicações especiais

Versão coldstore ◦ ◦ ◦ ◦ ◦

Versão EEx (ATEX) ◦ ◦ ◦ ◦ ◦

Movimentação de tambores/barris ◦ ◦ ◦ ◦ ◦

Versão silenciosa ◦

Capacidade de carga: 1.4,1.6,1.8,2.0,2.5 t @ 600 mm centro de carga Velocidade máxima: 6 km/h

Capacidade máxima da bateria: 300 Ah

Opção de bateria com iões de lítio

para operações intensivas

A última tecnologia de baterias de iões de lítio sem manutenção está disponível no LWE200, com um consumo de energia de menos 30%, permitindo uma

vida excecional da bateria e opções de carga rápida em qualquer altura – gestão de baterias extremamente facilitada e eliminação da necessidade de trocar a bateria

em aplicações multiturnos.

Movimentar com cuidado –

basta premir Click-2-Creep!

Posicionamento preciso é fácil com estes porta-paletes elétricos BT Levio série W. A função click-2-creep significa que através de um simples toque duplo no comando de acionamento o porta-paletes muda para a

velocidade lenta, assegurando um controlo seguro em áreas confinadas.

Conceito ‘Totalview’

O comprimento otimizado do braço do timão combinado com uma altura global baixa do porta-paletes significa

que terá sempre uma visão clara e segura dos garfos.

Fiabilidade baseada no TPS

Como todos os empilhadores Toyota, os porta-paletes elétricos BT Levio são construídos de acordo com o Sistema de Produção Toyota, assegurando os mais elevados níveis de

qualidade, durabilidade e fiabilidade.

• Visão clara e segura dos garfos

• Fácil acesso para uma assistência eficiente • Controlo na ponta dos dedos para a

condução, elevação e descida dos garfos, e função única click-2-creep

Os porta-paletes elétrico BT Levio série W são compactos e estão disponíveis numa vasta gama de capacidades. Todos os modelos, desde 1400 kg até 2500 kg, partilham

do mesmo desenho compacto – fáceis de usar, com uma impressionante capacidade de manuseamento, o que significa que são adequados para todos os tipos de

(8)

8

Modelo standard com plataforma rebatível e guardas laterais rebatíveis

Opção de plataforma fixa e apoio de costas fixo

(9)

● standard ◦ opcional disponíveis no pack plus Segur ança Dur abilidade Pr odutividade Facilidade de Condução BT Le vio LPE200 BT Le vio LPE220 BT Le vio LPE250 Características da máquina

Travão de estacionamento automático ● ● ●

Garfos com rodas duplas ◦ ◦ ◦

Rodas trepadoras ◦ ◦ ◦

Travão eletrónico regenerativo (motor) ● ● ●

Motor AC Fixo ● ● ●

Sens. direção em função comp. garfos (OTP) ● ● ●

Grade suporte de carga ◦ ◦ ◦

Sistema de tração Powertrak ● ● ● Redução da velocidade em curva (OTP) ● ● ●

Sensor de choque ◦ ◦ ◦

Rodas de tração com molas de carga ● ● ●

Rodas castor duplas ◦ ◦ ◦

Painéis exterior xenoy ● ● ●

Direção 180 ° ● ● ●

Controlo de acesso (Com código PIN) ● ● ●

Click-2-Creep ● ● ●

Sens. direção em função do sentido da marcha (OTP) ● ● ●

E-bar ◦ ◦ ◦

Botão de emergência em caso de colisão ● ● ●

Conta horas ● ● ●

Terminal de dados ◦ ◦ ◦

Direção elétrica/eletrónica ◦ ◦ ◦ Redução temporária da velocidade ◦ ◦ ◦

Direção por timão ● ● ●

Cartão inteligente ● ● ●

Condução suave em modo pedestre (OTP) ● ● ●

Braço do timão altura ajustável ◦ ◦ ◦ Comprimento braço do timão adaptado à versão ● ● ● Desemepenho programável adaptado ao operador ● ● ● Sistema de deteção do operador ● ● ●

Guardas laterais fixas ◦ ◦ ◦

Plataforma do operador rebatível ● ● ● Guardas laterais rebatíveis ● ● ●

Sensor de pé ◦ ◦ ◦

Guardas laterais rebatíveis com um só toque ● ● ●

Apoio fixo de costas ◦ ◦ ◦

Suporte para filme retráctil ● ● ● Compartimento de arrumos ● ● ●

Prancha para escrever ◦ ◦ ◦

Fácil acesso para manutenção ● ● ● Dispositivo de diagnóstico de falhas ● ● ●

Histórico de avarias ● ● ●

Características da gestão de baterias

Indicador do estado da bateria ● ● ●

Carregador incorporado ◦

Baterias com iões de lítio ◦ ◦ ◦ Bloqueio de bateria rápido ◦ ◦ ◦ Troca lateral da bateria ◦ ◦ ◦

Versão coldstore ◦ ◦ ◦

Versão para ambientes corrosivos ◦

Versão EEx (ATEX) ◦ ◦ ◦

BT Levio série P

Porta-paletes elétricos com

plataforma para o operador

Capacidade de carga: 2.0,2.2,2.5 t @ 600 mm centro de carga

Velocidade máxima: 12.5 km/h Capacidade máxima da bateria: 600 Ah • A altura da direção pode ser ajustada com

um simples toque de botão

• Uma visão clara dos garfos através da posição de condução

• As guardas laterais podem ser recolhidas com um simples toque

A gama BT Levio série P é compacta, mas oferece capacidades até 2500 kg. O resultado é uma gama de porta-paletes elétricos fácil de manobrar e com o menor raio de viragem da sua classe – combinada com velocidades máximas até 12.5 km/h, para uma

produtividade excelente.

Opção de bateria com iões de lítio para

operações intensivas

A última tecnologia de baterias de iões de lítio sem manutenção está disponível no modelo BT Levio série P, com um consumo de energia de menos 30%, permitindo

uma vida excecional da bateria e opções de carga rápida em qualquer altura – gestão de baterias extremamente facilitada e eliminação da necessidade de trocar a bateria

em aplicações multiturnos.

Condução única adaptada ao operador

O porta-paletes elétrico standard tem a plataforma do operador rebatível e guardas laterais rebatíveis com um só toque. É possível optar por painéis laterais ou traseiro fixos. A altura da direção é ajustável através de um botão e o seu comprimento é ajustável de forma a adaptar-se à aplicação. A Otimização de Desempenho da Máquina, ajusta a velocidade em curva em função do comprimento

da carga, da direção de deslocamento e se a máquina é operada em modo pedestre. A direção eletrónica assistida

é uma opção.

Conceito ‘Totalview’

A gama BT Levio série P satisfaz integralmente a norma ISO 13564-1:2012 para garantir uma visão clara dos

garfos desde a posição de condução

Operação silenciosa

O BT Levio série P tem um nível de ruído muito baixo e é o porta-paletes mais silencioso da sua classe.

Fiabilidade baseada no TPS

Como todos os empilhadores Toyota, os porta-paletes elétricos BT Levio série P são construídos de acordo com

o Sistema de Produção Toyota, assegurando os mais elevados níveis de qualidade, durabilidade e fiabilidade.

(10)

(11)

BT Levio série S

Porta-paletes elétrico ‘Stand-in’

(condutor em pé)

● standard ◦ opcional Segur ança Dur abilidade Pr odutividade Facilidade de condução BT Le vio L SE200 Características da máquina

Travão de estacionamento automático ●

Garfos com rodas duplas ●

Sistema de travagem eletrónica ● Travão eletrónico regenerativo (motor) ● Controlo de velocidade eletrónico ●

Desaceleração automática ● Controlo eletrónico na ponta dos dedos ● Interrupção de emergência ●

Contador de horas ●

Direção elétrica/eletrónica ●

Apoio de costas ajustável ● Sistema de deteção do operador ●

Degrau rebaixado ●

Compartimento de arrumos ●

Prancha para escrever ◦

Fácil acesso para manutenção ●

Características da gestão de bateria

Indicador do estado da bateria ● Troca lateral da bateria ◦

Versão EEx (ATEX) ◦

Capacidade de carga: 2.0 t @ 600 mm centro de carga

Velocidade máxima: 10.5 km/h Capacidade máxima da bateria: 620 Ah

Posição da condução transversal

para movimentação ao longo de

grandes distâncias

O operador fica de pé transversalmente na cabine, o que permite uma condução fácil em qualquer direção, tornando este porta-paletes ideal para movimentações na qual o empilhador está constantemente a movimentar-se para a frente e para trás. Uma posição de condução a 45°

está disponível também como opção.

Os modelos BT Levio série S são pequenos e manobráveis. Uma cabine totalmente embutida no chassis garante o máximo de proteção ao operador e dado o seu reduzido tamanho global permite o máximo de manobrabilidade

em áreas congestionadas.

Fiabilidade baseada no TPS

• Fácil condução com um pequeno volante • O condutor está totalmente protegido

(12)

(13)

BT Levio série R

Porta-paletes elétrico com

operador sentado

● standard ◦ opcional Segur ança Dur abilidade Pr odutividade Facilidade de condução BT Le vio LRE200 BT Le vio LRE300 BT Le vio LRE300T Características da máquina

Travão de estacionamento automático ● ● ● Garfos com rodas duplas ● ● ● Grade de proteção com vista livre ◦ Sistema de travagem eletrónica ● ● ● Modelos com alto desempenhos ● ●

Suporte de carga ◦ Pneus duplos ● Comandos e indicadores Direção progressiva 360° ● ● Desaceleração automática ● ● ● E-bar ◦ ◦ ◦ Interrupção de emergência ● ● ● Contador de horas ● ● ●

Pedais como nos automóveis ● ● ● Direção elétrica/eletrónica ● ● ●

Terminal de dados ◦ ◦ ◦

Indicador de direção ● ●

Banco ajustável ● ● ●

Volante ajustável ● ● ●

Sistema de deteção do operador ● ● ●

Prancha para escrever ◦ ◦ ◦

Fácil acesso para manutenção ● ● ●

Histórico de avarias ● ● ●

Características para gestão da bateria

Indicador do estado da bateria ● ● ● Troca lateral da bateria ● ● ●

Versão Coldstore ◦

Versão EEX (ATEX) ◦ ◦ ◦

Capacidade de carga: 2.0, 3.0 t @ 600 mm de centro de carga

Velocidade máxima: 19.9 km/h Capacidade máxima da bateria: 840 Ah

Projetado e construído para transporte com alta velocidade de cargas múltiplas. Com capacidade até

3000 kg e velocidade de deslocação até 19,9 km o BT Levio série R assegura um transporte eficiente ao longo

de grandes distâncias. A opção de garfos longos significa que podem ser transportadas múltiplas cargas criando

assim uma solução altamente eficiente e produtiva.

Posição de condução elevada

Movimentações de alta velocidade exigem uma posição do condutor segura e uma visibilidade desimpidida A cabine do BT Levio série R está elevada assegurando assim

uma visão a toda a volta, e as vibrações do piso causadas pela elevada velocidade de movimentação são eliminadas

pelas molas de carga da cabine.

Banco e comandos totalmente ajustável

Operações deste tipo envolvem longos períodos de condução, por isso o banco e os comandos são totalmente ajustáveis para se adequarem ao condutor.

Fiabilidade baseada no TPS

• Bancos e comandos totalmente ajustáveis para se adequarem ao operador • E-bar opcional para equipamento auxiliar

(14)

A Toyota Material Handling tem uma abordagem

clara para criar relacionamentos efetivos e

proveitosos:

• O técnico comercial Toyota da sua zona

pretende ser o seu consultor de confiança

para apoiar as suas operações logísticas e de

manuseamento de cargas, ajudando as suas

atividades tanto na fase de planeamento como

na fase operacional.

• O nosso desafio consiste em analisar e

compreender as suas necessidades e encontrar

soluções de movimentação eficientes – de uma

forma que satisfaça o nosso compromisso com

o ‘Kaizen’, que significa melhoria contínua

• Uma gama completa de produtos Toyota –

empilhadores contrabalançados, equipamento

de armazém, tratores de reboque e soluções

automatizadas.

Opções financeiras

Diversas opções financeiras para atender

exatamente às suas necessidades, incluindo o

leasing financeiro e os programas de aluguer de

longo prazo.

Empilhadores usados aprovados também estão

disponíveis, fornecendo assim a qualidade de

construção Toyota a um custo muito competitivo

Planeamento futuro com opções de aluguer de

curto prazo para responder a picos de atividade

O Sistema de Produção Toyota (TPS) tem uma

reputação mundial no fabrico de produtos de

qualidade:

• Ao identificar o equipamento certo para as

suas operações, terá a certeza que este irá ser

produzido de acordo com os mais elevados

padrões de qualidade – significando fiabilidade

• O TPS é construído em torno de um process o

de melhoría contínua (Kaizen), que é alcançado

com um conjunto bem definido de valores

• Todos os empilhadores são produzidos de

acordo com as normas ISO 14001 assegurando

um impacto ambiental mínimo

• E ainda, um dos valores orientadores no TPS é

a eliminação do desperdício em cada fase do

processo

• Mais de 90% dos empilhadores vendidos

pela Toyota Material Handling na Europa são

construídos nas fábricas europeias na Suécia,

França e Itália

Sistema de Produção Toyota – uma das

fundações fortes para obter a qualidade na

produção.

Como planeamos

a sua operação

Como construímos

equipamentos de

(15)

Para obter mais informação sobre: • Sistema de Produção Toyota (TPS) • Conceito de Serviço Toyota (TSC) • Planos de aluguer e financiamento • Programas de manutenção e peças • Tecnologia de empilhador inteligente • Gestão de frotas Toyota I_Site

FIABILIDADE

CONFIANÇA

DISPONIBILIDADE

PRODUTIVIDADE

QUALIDADE

SEGURANÇA

Estas são as expectativas dos nossos clientes,

juntamente com a eficiência de custos,

a sustentabilidade e o respeito pelo ambiente.

Verificamos estas expectativas, falando

regularmente com os utilizadores de

empilhadores, através de inquéritos, reuniões

de vendas e cerca de 3.5 milhões de visitas

de assistência por ano.

Trabalhamos com os nossos clientes

desde utilizadores únicos até operadores

com grandes frotas.

Porque a nossa rede se estende ao longo

da Europa, nós estamos sempre perto.

Compreender as necessidades dos clientes

é o objetivo central das nossas operações

PRIMEIRO O CLIENTE

Esta página descreve os processos que

seguimos, desde trabalhar consigo

para planear as suas necessidades de

manuseamento de cargas, até à construção

de produtos fiáveis de elevada qualidade

e posterior apoio e assistência ao longo

de todo o ciclo de vida.

O ‘Conceito de Serviço Toyota’ (TSC) foi

desenvolvido com base no TPS e é único na

indústria:

• Assistência significa um apoio total ao longo

da vida – manutenção, reparações, máquinas

extras de apoio, formação de operadores e

informação de gestão

• Informação em tempo real é um dos valores

fundamentais que faz com que o Conceito

de Serviço Toyota seja único. Isto significa

que todos que estão no processo têm

acesso instantâneo a informação integrada

e atualizada, apoio técnico, historial dos

empilhadores, peças, disponibilidade de

máquinas e dados para um planeamento

efetivo em termos de rotas e tempo.

• O TSC também significa um ajuste exato em

termos de peças e de pessoas, com formação

estruturada e processos de acreditação

• Telemetria inteligente nos equipamentos com

comunicação GPRS/3G também é única na

Toyota, e está disponível em quase toda a

gama que produzimos. Isto permite índices

de segurança superiores, incluindo a gestão

de operadores. E com o Toyota I_Site, obtém

um controlo completo da frota, para maior

segurança, eficiência e redução de custos.

Conceito de Serviço Toyota – apoio único, total e

com visão de futuro

Atentos às suas

necessidades e dos seus

equipamentos

(16)

Toyota Caetano Portugal, S.A.

(Norte) Av. Vasco da Gama, 1410 4431-956 Vila Nova de Gaia

Telef. 227 867 007 Fax. 227 867 045 Linha 24 H 227 867 085 (Sul) Estrada Nacional nº 3 – Km 1 2580-595 Carregado Telef. 263 857 244 Fax. 263 857 204 DEI 023/0 – Abr 2014 www.empilhadores.toyota.pt

As imagens utilizadas são apenas utilizadas para fins ilustrativos. Especificações e disponibilidade são determinadas localmente e podem sofrer

alterações sem aviso prévio. Para mais informação p.f. consulte o seu distribuidor

Toyota Material Handling autorizado.

TP-Technical Publications, Sweden — 749711-040, 1405
