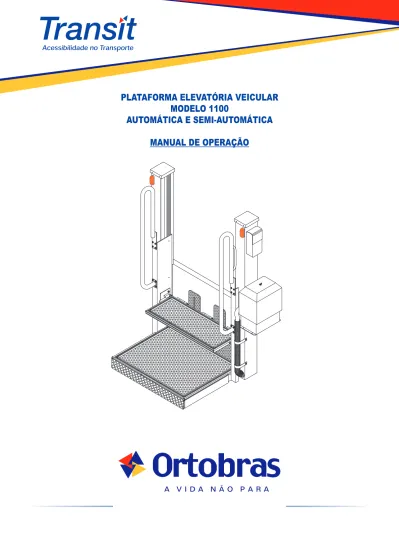

PLATAFORMA ELEVATÓRIA VEICULAR
MODELO 1100
AUTOMÁTICA E SEMI-AUTOMÁTICA
MANUAL DE OPERAÇÃO
MANUAL DE OPERAÇÃO
ABNT
Treinamento do Operador
A Ortobras emprega todos os seus esforços para obter um produto de alta qualidade:
durável, confortável, prático, seguro e de bom acabamento. As normas de segurança na
opera-ção do equipamento, de modo geral, devem ser observadas com rigor e disciplina.
Esta plataforma foi projetada para acessibilidade de pessoas com necessidades
espe-ciais, em veículos com características urbanas para o transporte coletivo de passageiros, em
conformidade com os preceitos da Norma Técnica ABNT NBR 15646:2009.
Antes de manusear este equipamento, é indispensável ler este manual e seguir os
pro-cedimentos nele recomendados. Desta forma, será obtido um entendimento completo de sua
instalação, funcionamento e da operação.
A operação da plataforma elevatória deve ser sempre assistida por um operador
devida-mente treinado e habilitado. A empresa proprietária do veículo deverá solicitar ao fabricante da
plataforma elevatória veicular, que seus prepostos ministrem treinamento para as pessoas que
irão operar a plataforma, assim como treinamento à multiplicadores se for o caso.
ÍNDICE
1 Especificações 4
2 Identificação dos componentes da plataforma elevatória automática 5 3 Identificação dos componentes da plataforma elevatória semi-automática 6
Função dos componentes 7-8
4 Instrução para operação da Plataforma Automática 9
5 Instrução para operação da Plataforma Semi-Automática 10
6 Sistema hidráulico
Unidade hidráulica 11
Acionamento manual 12
Óleos recomendados 12
7 Testes para colocação em funcionamento
Introdução 13
Procedimento de segurança 13
Controle de segurança 14
8 Colocação da Plataforma em funcionamento
Plataforma automática 14-15-16
Plataforma semi-automática 16-17-18-19
9 Diagnóstico Analítico de falhas e soluções 19
1 - ESPECIFICAÇÕES
Acionamento:
Eletro-Hidráulico
Operação:
Automática - tipo escada
botoeira de comando com botões de pressão constante
Capacidade de carga:
Em operação: 2500 N
Em posição de escada: 3900 N/m²
Velocidade de subida:
0,08 m/seg.
Velocidade de descida:
0,1 m/seg.
Pega-mão:
Ø 32 mm
Peso aproximado:
200 kg.
Dimensões da plataforma
Largura:
800 mm
Comprimento:
1000 mm
Distância entre degraus:
120/300 mm (dependendo da carroceria)
Tensão:
12/24Vcc
Descida:
Ação da gravidade controlada
Parada nível superior:
Automática por ação do limite de percurso
Parada nível inferior:
A plataforma pára no primeiro obstáculo
(calçada ou nível da rua).
Tempo total de transformação
Escada/plataforma/escada: 45 segundos.
2 . IDENTIFICAÇÃO DOS COMPONENTES DA PLATAFORMA ELEVATÓRIA
AUTOMÁTICA
3 . IDENTIFICAÇÃO DOS COMPONENTES DA PLATAFORMA ELEVATÓRIA
SEMI-AUTOMÁTICA
Função dos componentes
1 - Base fixa da plataforma
Tem a função de fixar a plataforma no chassi do ônibus e dar sustentação ao con-junto da plataforma móvel.
2 - Plataforma móvel
Serve como base da mesa que sustenta o usuário, tem a função de subir e descer
para embarque ou desembarque quando acionada.
3 - Degraus da plataforma
Quando a plataforma estiver em posição de escada o degrau serve de acesso para
os passageiros entrar ou sair do ônibus.
4 - Carro da plataforma móvel
Quando acionado o mesmo amplia a área da plataforma móvel para que o usuário
tenha mais espaço.
5 - Rampa trava da cadeira
Tem a função de travar a cadeira de rodas para que a mesma não caia da
plata-forma em movimento.
6 - Rampa frontal
Tem a função de proteger o carro quando o mesmo estiver dentro da plataforma
móvel para que não entre sujeira. Quando o carro estiver aberto a mesma auxilia como rampa
para cadeira de rodas.
Lista dos principais componentes:
PLATAFORMA ELEVATÓRIA AUTOMÁTICA PLATAFORMA ELEVATÓRIA SEMI-AUTOMÁTICA
ITEM COMPONENTE ITEM COMPONENTE
01 Base fixa da plataforma 01 Base fixa da plataforma
02 Plataforma móvel 02 Plataforma móvel
03 Degrau da plataforma 03 Degrau da plataforma
04 Carro da plataforma móvel 05 Rampa trava da cadeira
05 Rampa trava da cadeira 07 Unidade Hidráulica
06 Rampa frontal 09 Botoeira de comando
07 Unidade Hidráulica 10 Terminal com fusível para ser ligado na bateria
08 Aba lateral 11 Pega-mão da plataforma
09 Botoeira de comando 12 Fechamento das torres da base fixa
10 Terminal com fusível para ser ligado na bateria 13 Fechamento do vão traseiro
11 Pega-mão da plataforma 14 Sinal luminoso
12 Fechamento das torres da base fixa 15 Chave de posição de escada
13 Fechamento do vão traseiro 16 Bolsa da botoeira
14 Sinal luminoso 17 Plataforma auxiliar
15 Chave de posição de escada 16 Bolsa da botoeira
7 - Unidade hidráulica
Fornece a energia ao sistema óleo dinâmico afim de que possam ser possíveis as
operações da plataforma.
8 – Aba lateral
O dispositivo impede que a cadeira de rodas caia pelas laterais da plataforma.
9 – Botoeira de comando
Tem a função de comandar eletricamente os movimentos da plataforma através de
pressão manual exercida nos botões de comando – SOBE – FECHA ou DESCE (SOBE - DESCE
na plataforma semi-automática).
10 – Terminal com fusível para ser ligado na bateria
Têm a função de ligar eletricamente a plataforma ao sistema de bateria do ônibus
e fazer sua proteção.
11 – Pega-mão da plataforma
Serve de apoio ao equilíbrio do usuário da plataforma quando a mesma estiver em
posição de funcionamento. É a segurança do usuário quando o mesmo estiver sobre a
plata-forma em movimento.
12 – Fechamento das torres da base fixa
Tem a função de fechar a parte superior das torres fixas.
13 – Fechamento do vão traseiro
Dispositivo de fechamento do vão existente sob o degrau com a finalidade de pro-teger os pés do usuário.
14 – Sinal luminoso
Sinal visual de alerta indicando que a plataforma está em funcionamento.
15 – Chave de posição da escada
Contato elétrico indicativo de estacionamento da plataforma e possibilidade de
fe-chamento das portas do ônibus.
16 – Caixa da botoeira
Caixa aplicada na torre da plataforma com objetivo de guardar a botoeira de co-mando em seu interior.
17 – Plataforma auxiliar
Considerando como inicial da plataforma, a posição de escada, a seqüência de
opera-ções é a seguinte:
01) Habilite o funcionamento da botoeira da plataforma, introduzindo e girando a chave no contato para a posição “ON”.
02) Com a BOTOEIRA pressione o botão “SOBE” até que o equipamento atinja o nível do assoalho onde irá parar automaticamente. 03) Pressione o botão DESCE e a plata-forma descerá pelo próprio peso até o nível da parada inferior.
04) Pressione o botão FECHA até que a rampa trava libere a passagem para a cadeira de rodas.
05) Oriente a entrada do usuário na plat-aforma. Se estiver usando cadeira de rodas deverá ser instruído conforme descrito no ad-esivo, a subir na plataforma DE RÉ e a posi-cionar-se no CENTRO da plataforma para que a trava da cadeira possa ser acionada. 06) Verifique a posição do usuário sobre a plataforma e repita a operação n.º02; A ca-deira deverá estar travada ou se for de acio-namento elétrico, desligada.
07) Oriente e ajude o passageiro na saída da plataforma, caso seja necessário.
08) Verifique para que não haja mais de uma pessoa sobre a plataforma.
09) Pressione o botão FECHA até o fecha-mento da mesma no nível superior.
10) Pressione o botão DESCE para a plat-aforma voltar automaticamente para a posição de escada.
OBS: Caso seja necessário parar o movimen-to da plataforma, basta deixar de premer o botão que está sendo acionado.
SOBE FECHA DESCE
4 - INSTRUÇÕES PARA OPERAÇÃO DA PLATAFORMA AUTOMÁTICA
Chave com
contato para
habilitar o
equipamento
Considerando como inicial da plataforma, a posição de escada, a seqüência de
opera-ções é a seguinte:
01) 1) Habilite o funcionamento da
botoeira da plataforma, introduzindo e girando a chave no contato para a posição “ON”.
2) Com a BOTOEIRA pressione o botão “SOBE” até que o equipamento atinja o nível do piso do carro, abrir manualmente o avanço da plat-aforma.
3) Pressione o botão DESCE e a plataforma descerá pelo próprio peso até o nível da parada inferior.
4) Após a entrada do usuário comande a subida mantendo premido o botão SOBE, até que a plataforma atinja o nível do piso do ônibus. 5) Após a saída do usuário retorne manu-almente o avanço da plataforma até sua posição recolhida.
6) Pressione o botão DESCE e quando apa-recer o degrau recolhido avance o mesmo man-ualmente e o piso da plataforma em movimento completará sua abertura.
7) Quando a plataforma chegar na posição de degrau, abrir manualmente a parte móvel do degrau inferior.
8) Oriente a entrada do usuário na platafor-ma. Se estiver usando cadeira de rodas deverá ser instruído conforme descrito no adesivo, e subir na plataforma DE RÉ e posicionar-se no CENTRO da mesma para que a trava da cadeira possa ser acionada ou desligado o motor elétrico de cadeira motorizada.
9) Oriente e ajude o usuário na saída ou na entrada da plataforma, caso seja necessário. 10) Verifique para que não haja mais de uma pessoa sobre a plataforma.
OBS: Caso seja necessário parar o movimento da plataforma, basta deixar de premer o botão que está sendo acionado.
SOBE DESCE
5 - INSTRUÇÕES PARA OPERAÇÃO DA PLATAFORMA SEMI-AUTOMÁTICA
Chave com
contato para
habilitar o
equipamento
1 – Bomba Manual – Procedimento manual 2 – Relé de partida – Opera para a partida do motor elétrico 3 – Válvula Direcional – Comanda abertura e fechamento da mesa. 4 – Válvula de Assento – Comanda a descida da plataforma quando acionada. 5 – Válvula de Regulagem de Pressão – Regula a pressão de trabalho para elevação. 6 – Vareta do Nível do Óleo – Mostra o nível de óleo no reservatório.
6 - SISTEMA HIDRÁULICO
6 - CIRCUITO HIDRÁULICO
ACIONAMENTO MANUAL DA PLATAFORMA ELEVATÓRIA
UNIDADE HIDRÁULICA AUTOMÁTICA PROCEDIMENTO PARA ACIONAMENTO MANUAL
Quando houver falha no sistema elétrico a plataforma elevatória poderá ser acionada através de bomba manual existente na uni-dade hidráulica nas sequências a seguir:
1) Para abrir e subir a plataforma use a alavanca (A) e acione a bomba manual.
2) Para baixar a plataforma abra a válvula de assento (B) gi-rando o pino no sentido anti-horário. Depois de realizar este pro-cedimento gire o pino no sentido horário para fechá-la.
3) Para recolher a plataforma móvel que esta avançada para fora do veículo acione a alavanca (A) e ao mesmo tempo pres-sione o pino da válvula direcional (C) mantendo-o assim até fechar completamente a plataforma. Use o pino que acompanha a unidade para pressionar o pino da válvula.
3.1) Na plataforma semi-automática a abertura e o fechamento dos avanços é feita manualmente.
4) Para a plataforma retornar a posição de degrau, repita a operação nº. 2.
ÓLEO HIDRÁULICO
Para o correto funcionamento da plataforma é recomendada a utilização de óleo
hidráu-lico de primeira linha. A viscosidade deverá ser 46 SAE.
O óleo deverá sempre estar no nível máximo marcado na vareta e seu estado deverá ser
inspecionado a cada 500 ciclos ou mensalmente. Se o nível houver baixado deverá ser comple-tado com óleo das marcas recomendadas na lista que segue.
Na inspeção visual pode-se detectar a necessidade de troca de óleo, se houver. A
sub-stituição total deve ser feita quando se observar que o mesmo deixou de ser transparente tendo
ficado turvo (escurecido e/ou opaco).
ÓLEOS RECOMENDADOS PARA USO EM UNIDADE HIDRÁULICA
MARCA TIPO Agena Agefluid AW 785/46 Castrol Hypsin AWS 46 Esso Nuto H 46 Ipiranga Ipitur AW 46 Maris Hillus AW 46
Micro Química Microfluid AW 46 Petrobrás Lubrax Industrial HR-46-EP
Rocol HO 46
Shell Tellus 46
Introdução
Antes de realizar os procedimentos para o teste da plataforma elevatória é importante ler as informações abaixo para que todos os procedimentos sejam realizados com segurança e possam deixar o equipamento em condições normais de funcionamento.
Esta plataforma elevatória permite a tripla utilização da mesma porta: a) como escada para embarque de passageiros sem necessidades especiais; b) como plataforma para elevação e abaixamento de usuários em cadeira de rodas. c) como plataforma para elevação e abaixamento de usuários com mobilidade reduzida.
A plataforma elevatória funciona somente quando o botão de pressão constante do coman-do está premido e realiza estas operações combinando dois movimentos, um vertical e o outro horizontal, ambos são comandados hidraulicamente através do acionamento da botoeira de comando.
A continuidade da velocidade de descida é obtida pela existência de orifícios calibrados dentro do circuito hidráulico.
A plataforma está preparada com um sistema de travamento das rodas o qual evita que a cadeira de rodas avance para fora da mesa, involuntariamente.
Procedimentos de segurança
- Segurando a botoeira de comando, antes de acionar a plataforma, o operador deve posicionar-se de frente para a mesma, com plena visão do equipamento e arredores.
- Certificar-se que não existem objetos ou pessoas que obstruam o movimento da plataforma elevatória.
- Nunca acionar a plataforma havendo pessoas sobre a mesa.
- Orientar o usuário para manter sua cadeira de rodas freada e segurar-se no pega-mão exis-tente antes de movimentar a plataforma. Se a cadeira for do tipo motorizada a mesma deverá ter seu acionamento desligado para segurança da operação.
- O usuário que se utilizará da plataforma deverá posicionar-se sobre a mesa na marcação do local de permanência e segurar-se no pega-mão, enquanto a plataforma estiver em movimento.
- Quando o usuário se encontra no interior do veículo e deseja descer utilizando o elevador, de-verá ser orientado para entrar na plataforma SEMPRE DE COSTAS PARA O INTERIOR DO VEÍCULO se estiver utilizando cadeira de rodas e SEMPRE DE FRENTE PARA O INTERIOR DO VEÍCULO, se estiver locomovendo-se sem cadeira de rodas.
Nota: A plataforma elevatória deve ser operada por pessoa habilitada, considerando-se como habilitada a pessoa que tiver recebido treinamento diretamente da empresa fabricante ou por multiplica-dores por ela certificados. O operador habilitado deverá sempre ter total possibilidade de contato visual e verbal com o usuário. Recomendamos que, durante a operação, o operador situe-se no lado de fora do veículo e de frente para a plataforma.
7 - TESTES PARA COLOCAÇÃO DO EQUIPAMENTO EM FUNCIONAMENTO
PLATAFORMA AUTOMÁTICA E SEMI-AUTOMÁTICA
Controles de segurança
- Sensores de segurança param automaticamente a plataforma nos extremos de subida e recol-himento da plataforma auxiliar.
- Sensores de segurança disparam um alerta através de um sinal visual e sonoro.
- A unidade hidráulica de acionamento, possui uma válvula de retenção que evita a descida da plataforma se o motor for desligado.
- A unidade hidráulica de acionamento possui circuito elétrico para conexão na carroceria, o que impossibilita o funcionamento da plataforma com a porta fechada.
- Caso exista qualquer falha no sistema elétrico ou hidráulico, uma válvula de descida pode ser acionada manualmente.
- Caso exista qualquer falha nos circuitos elétricos, uma bomba manual, existente sob a proteção da unidade hidráulica, pode ser acionada e movimentar a plataforma sem necessidade de energia elé-trica.
Obs.: Caso algum componente apresentar defeito que impeça seu funcionamento, este deverá ser encaminhado para a Ortobras, fabricante do equipamento, com o respectivo pedido de substituição.
Na Inspeção verificar:
- Se a plataforma sobe e desce com suavidade; - Se a rampa trava abre e fecha normalmente;
- Se a rampa trava da cadeira libera quando acionada;
- Se o conjunto do motor e da unidade hidráulica estão limpos e secos; - Se o sistema de segurança das portas do ônibus esta ligado;
- Se a plataforma elevatória só funciona com as portas do ônibus abertas; - Se a vedação entre a plataforma elevatória e a base estão em boas condições; - Se o degrau esta travando na posição vertical;
- Se a limpeza geral do equipamento é boa;
- Se o fechamento do degrau sobe e desce livremente;
7 - TESTES PARA COLOCAÇÃO DO EQUIPAMENTO EM FUNCIONAMENTO
PLATAFORMA AUTOMÁTICA E SEMI-AUTOMÁTICA
Rampa trava da cadeira.
Plataforma em posição de escada.
Parada da Plataforma no nível superior.
A seta mostra o alinhamento da plataforma com o assoalho do veículo
PLATAFORMA ELEVATÓRIA VEICULAR
AUTOMÁTICA
Parada da plataforma no nível inferior.
A plataforma pára no primeiro obstáculo encontrado, transferindo apenas o peso próprio e a carga.
Abertura manual da plataforma auxiliar.
PLATAFORMA ELEVATÓRIA VEICULAR
AUTOMÁTICA
PLATAFORMA ELEVATÓRIA VEICULAR
SEMI-AUTOMÁTICA
Plataforma auxiliar aberta.
Abertura manual do degrau na descida da plataforma.
Rampa trava da cadeira.
PLATAFORMA ELEVATÓRIA VEICULAR
SEMI-AUTOMÁTICA
Plataforma em posição de escada.
Parada da plataforma no nível superior.
Parada da plataforma no nível inferior.
PLATAFORMA ELEVATÓRIA VEICULAR
SEMI-AUTOMÁTICA
PLATAFORMA ELEVATÓRIA VEICULAR
SEMI-AUTOMÁTICA
Plataforma na posição de degraus.
9 - DIAGNÓSTICO ANALÌTICO DE FALHAS E SOLUÇÕES
PROBLEMAS OBSERVE PROVIDÊNCIA
Plataforma não sobe • Se não está chegando energia no motor; • Se o motor está girando;
• Se não há óleo no reservatório;
• Conferir fiação e fusível; • Enviar para assistência técnica; • Completar nível.
Plataforma não desce • Se não acende o led da bobina S1;
• Se acionando manualmente a plata-forma desce;
• Se acionando manualmente a plata-forma não desce.
• Conferir fiação; • Trocar bobina;
• Verificar se não há trancamento mecânico;
Plataforma não fica na
parte superior • Se há vazamento externo;• Se não há vazamentos externos. • Reapertar conexões;• Enviar para assistência técnica.
Plataforma não fecha • Se não acende o led da bobina S2; • Se acionando manualmente a plata-forma fecha;
• Se acionando manualmente a plata-forma não fecha.
• Conferir fiações; • Trocar bobina;
• Verificar se não há nenhum tipo de trava mecânica.
Plataforma não abre • Se há objetos estranhos obstruindo o
10 - ASSISTÊNCIA TÉCNICA AUTORIZADA
ASSISTÊNCIA TÉCNICA AUTORIZADA
REGIÃO AUTORIZADA FONE FAX
Fábrica: Rio Grande do Sul Rua Düren, 298 Bairro Centro Barão
Ortobras Ind. e Com. de Ortopedia Ltda. e-mail: ortobras@ortobras.com.br
(51) 3696.9600 (51) 3696.9624
São Paulo Rua Marajó, 120 Bairro Jardim Barbosa
Supportts Com. Repres. e Serviços Ltda. e-mail: sup.com@uol.com.br
(11) 2408 6493 (11) 2409 7239 Bahia
Rua Vila Honorina, 19 Bairro São Caetano Salvador Josenilsom e-mail: esselsec@gevan.com.br (71) 3259 1559 -Bahia Rua Ademir Peixoto, 1-E Praia Grande Salvador Essel (71) 3398 0622 (71) 3398 1903
Rio Grande do Sul Santa Catarina Paraná
Angelu’s Inst. De Equip. Especiais e-mail: angelus.rs@brturbo.com.br
(51) 3696 1236 (51) 3696 1236 Rio Grande do Norte
Rua das Margaridas, 43 Bairro Centro Parnamirim
ElevPlus Manutenção Ltda.
e-mail: plusm@globo.com ou plusrn@matrix.com.br
(84) 3645 5464 (84) 3272 5667
Minas Gerais Avenida Portugal, 2561 Bairro Santa Amélia Belo Horizonte
Suvema Veículos Ltda. e-mail: tecnica@suvema.com.br (31) 3491 1523 (31) 3491 1529 Pernambuco Rua Bulhões Marques,19 Recife Acessplus (81) 3221 0941 (81) 8793 5098 (81) 8823 9900 -Espírito Santo Rodovia BR 101 km 291 S/n Cariacica
Santa Maria Ônibus (27) 3346 3801 (27) 3346 3800
Rio de Janeiro João Pedro Couto
Empresa Couto e Zanirati
Manutenções e Automação Industriais Ltda. e-mail: joão.couto@coutozanirati.com.br (21) 3666 2359 (21) 8747 2906 (21) 7864 7655 ID: 10* 9278
