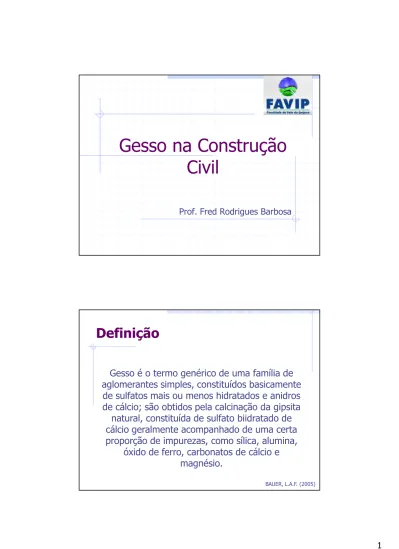

Gesso na Construção Civil

Gesso na Construção

Civil

Prof. Fred Rodrigues Barbosa

Definição

Gesso é o termo genérico de uma família de

aglomerantes simples, constituídos basicamente

de sulfatos mais ou menos hidratados e anidros

de cálcio; são obtidos pela calcinação da gipsita

natural, constituída de sulfato biidratado de

cálcio geralmente acompanhado de uma certa

proporção de impurezas, como sílica, alumina,

óxido de ferro, carbonatos de cálcio e

magnésio.

• Pó branco

• predominantemente

– Ca

₂

SO

₄

.0,5H

₂

O (semi-hidratado) OU

– hemidrato

• sacos 40 / 20 kg

• pacotes 1kg

Definição

A gipsita é um mineral abundante na natureza e

como tal existem jazidas espalhadas por muitos

países do mundo.

Quimicamente é um sulfato de cálcio hidratado

cuja fórmula é

CaSO

₄

.2H

₂

O

Tem a composição estequiométrica média

de:

32,5% de CaO,

46,6% de SO

₃

e

20,9% de H

₂

O.

Composição teórica dos sulfatos.

Fonte: JOHN; CINCOTTO (2007)

Fabricação

EXTRAÇÃO GIPSITA (Ca₂SO₄.2H₂O) MOAGEM CALCINAÇÃO – 150 ∼∼∼_{∼ 350 ºC} ↑ ↑ ↑ ↑ 1,5 a 2,0 H₂O GESSO (Ca SO .xH O)

CALOR

Reações Químicas - Fabricação

Fases: britagem da pedra, trituração e queima.

Cozimento industrial feito a baixa temperatura

CaSO

₄

.2H

₂

O + calor

CaSO

₄

.

½

H

₂

O + 1

½

H

₂

O

Temperaturas de 100 a 300ºC

Denominações: Gesso de Paris, gesso de estucador,

gesso rápido ou gesso de construção.

Bi-hidratado Semi-hidratado

ou hemidrato

Quando calcinada a temperatura da ordem

de 160ºC a gipsita desidrata-se parcialmente,

originando

um

semi-hidrato

conhecido

comercialmente como gesso.

(CaSO

₄

.½H

₂

O).

Sinônimos

gipsita

gesso gipso

mais adequada ao mineral em estado natural

termo mais apropriado para designar o produto calcinado

FASES

CALCINAÇÃO HETEROGÊNEA 100 ºC Secagem da umidade da matéria-prima 150 ºC Hemihidrato Ca₂SO₄.0,5H₂O 150 ~ 250 ºC Anidrita III (instável)

Ca2SO4

400 ~ 450 ºC Anidrita II (estável) Ca2SO4 Pouco solúvel

Retarda a pega

Reações Químicas - Endurecimento

Reação de hidratação:

inversa à anterior, com desprendimento de

calor,

com dilatação térmica linear da ordem de

0,3%;

e a retração por secagem é ligeiramente inferior

a este valor.

Gesso na Construção

Quantidade de água necessária:

Teoricamente  25%

Na prática  50 a 70% (evitar pega muito

rápida).

Início de pega: 2 ou 3 minutos

Fim de pega: 15 a 20 minutos

Pode-se alterar o tempo de pega pela adição

de:

retardadores: Na

₂

SO

₄

, caseína, açúcar, álcool

aceleradores: alúmen (silicato duplo de alumínio e

potássio), sulfato de alumínio, sulfato de potássio.

Endurecimento

Gesso na Construção

PROPRIEDADES

 PEGA (temperatura e tempo de calcinação, finura, água amassamento e impurezas ou aditivos.)

 RESISTÊNCIA MECÂNICA

 ADERÊNCIA

Dentre

as

suas

propriedades

físicas

vale

destacar:



a dureza 2 na escala de Mohs;



a densidade 2,35;



a elevada solubilidade;



e a cor que, a depender das impurezas

contidas nos cristais, varia entre incolor, branca,

cinza e amarronzada.

PROPRIEDADES

Gesso na Construção

PEGA

Influência da Temperatura na Pega de Pastas de Gesso

PEGA

Relação água/gesso no tempo de pega

Fonte: JOHN; CINCOTTO (2007)

Gesso na Construção

ENDURECIMENTO

Dureza x Resistência à Compressão

ENDURECIMENTO

Cristais e Porosidade da Pasta: relação a/g = 0,7

Fonte: IBRACON

Gesso na Construção

ENDURECIMENTO

Relação a/g x Resistência à Compressão na Pasta CP’s 50 x 50 x 50 mm

IMPACTO AMBIENTAL

• Reservas naturais – amplas – Duração ... • Consumo de energia – < dentre aglomerantes • Poluição do ar – Combustíveis • CO₂(pequeno ) – libera H2O

No seu estado natural a gipsita é utilizada

pela indústria de cimento na fabricação de

cimento Portland onde é adicionada ao

clínque

r,

na proporção de 3 a 5 % em peso, com a

finalidade de retardar o tempo de pega.

Na agricultura é utilizada como corretivo de

solos alcalinos e também nos deficientes em

enxofre e recebe a denominação de "gesso

agrícola".

Gesso na Construção

Empregos

Forros de gesso

Elementos de Decoração

Revestimentos

– pastas e argamassas

Elementos para Vedação

– Painéis de gesso acartonado - Drywall

– Paredes divisórias com blocos de gesso

Colas

Aplicações

É também muito utilizado na confecção de

moldes para as indústrias cerâmica, metalúrgica e

de plásticos; em moldes artísticos, ortopédicos e

dentários;

como

agente

desidratante,

como

aglomerante do giz, engessamento de humanos e

animais e como adubo.

Gesso na Construção

Empregos

Blocos de Gesso

Gesso na Construção

Blocos de Gesso

Famílias de Blocos de Gesso Simples Hidrófugo Reforçado com Fibra de Vidro (GRG)

Reforçado com Fibra de Vidro + Hidrófugo

Blocos de Gesso

Blocos de Gesso Reforçados

Gesso na Construção

Blocos de Gesso

DADOS TÉCNICOS ITENS DADOS Espessura (mm) 70 76 80 100 Altura (mm) 500 500 500 500 Comprimento (mm) 666 666 666 666 Vazado (V) ou Compacto (C) V V V C

Peso por bloco (kg) 16 18 24 34

Peso (kg/m2_{) 48 54 72 102}

Resistência ao fogo (min) 90 90 90 90

Blocos de Gesso

CARACTERÍSTICAS DOS SISTEMA

CORTA FOGO

Diminui a possibilidade de propagação de incêndio

ISOLANTE TÉRMICO

Mantém com mais facilidade a temperatura do ambiente

RESISTENTE

Capaz de suportar cargas

suspensas como pia e lavatório PRECISÃO

Dimensões estáveis e padronizadas

ISOLANTE ACÚSTICO

Reduz a transferência do barulho de um ambiente para outro

DELGADO

Aumenta a área útil dos ambientes

VERSÁTIL

Fácil de cortar, montar , recompor

SUPERFÍCIE LISA

Pronta para receber acabamentos diversos

HIGRO-ATIVO

Regula a umidade do ar, mantendo o ambiente confortável

Gesso na Construção

Blocos de Gesso

Blocos de Gesso

Processo de Fabricação

Gesso na Construção

Blocos de Gesso

Blocos de Gesso

Processo de Fabricação

Gesso na Construção

Blocos de Gesso

Empregos

Placas de Gesso

Gesso na Construção

Placas de Gesso

Placas de Gesso

Processo de Fabricação

Gesso na Construção

Placas de Gesso

Placas de Gesso

Processo de Fabricação

Gesso na Construção

Placas de Gesso

Placas de Gesso

Processo de Fabricação

Gesso na Construção

Empregos

Gesso acartonado Drywall

Drywall

Procedimento de Montagem – Divisórias

Gesso na Construção

Drywall

Drywall

Procedimento de Montagem – Divisórias

Gesso na Construção

Drywall

Drywall

Procedimento de Montagem – Revestimento

Gesso na Construção

Revestimentos

Características do Gesso para Revestimento

Exigências da NBR 13.207/94

Classificação Tempo de Pega (min) Módulo de

Finura Início Fim

Gesso fino para revestimento > 10 > 45 < 1,10 Gesso grosso para revestimento > 10 < 45 > 1,10 Gesso fino para fundição 4 - 10 20 - 45 < 1,10 Gesso grosso para fundição 4 - 10 20 - 45 > 1,10

Revestimentos

Revestimento de gesso é o recobrimento de tetos e paredes com pasta de gesso, em uma ou mais camadas superpostas com acabamento final liso e homogêneo segundo a NBR 13867 (ABNT,1997). Aplicação Manual Mecânica Substrato Blocos de Concreto Blocos de Concreto Celular Blocos Cerâmicos Concreto Estrutural

Gesso na Construção

Revestimentos

Espessura recomendada (HINCAPIE et al,1996).



revestimento aplicado manualmente = 5 ± 2mm



revestimento aplicado mecanicamente = 10 ± 5mm

Qualidade do revestimento



Planeza



Prumo



Característica da pasta fresca

Revestimentos

Características Favoráveis



Elevada aderência;



Dispensam prazos prolongados de cura, em geral, de uma a duas semanas;



Facilitam acabamento decorativo, podendo dispensar o uso de massa corrida no caso de pintura;

Gesso na Construção

Revestimentos

Características Favoráveis



Baixa massa específica (da ordem de 1.050kg/m3_);



Baixa condutibilidade térmica e demandam grande energia para a sua desintegração por ação térmica;



Mantém equilíbrio higrotérmico com o meio ambiente.

Revestimentos

Características Desfavoráveis



Não contribuem para a fixação de dispositivos de carga suspensa;



Gesso pode reagir com o cimento Portland, em presença de umidade;



São bastante susceptíveis ao desenvolvimento de bolor, principalmente em edifícios com má ventilação e

insolação;



A pasta de gesso fresca propicia a corrosão de peças de aço-carbono comum, pois não é alcalina e não pode passivar o aço.

Gesso na Construção

Revestimentos

Os valores para as mais diversas propriedades mecânicas da pasta de gesso com a relação de a/g igual a 0,5 estão descritas na tabela 1, segundo (DIAS,1994).

Propriedade Unidade Valor Médio

Resistência à flexão Mpa 7,0 Resistência à Compressão Mpa 17,0

Dureza Mpa 45,0

Resistência de Aderência Mpa 0,70

Revestimentos: Gesso Liso

• Componente:

•Gesso para revestimento – gesso lento

•Trabalhabilidade

•Início de pega: 10 min •Fim de pega: 45 min

•Aplicação em superfíciesinternas •(paredes e tetos)

•Consumo

•10 kg/ m2_{/ cm de espessura}

•Normas

•NBR 12.127 / 12.128 / 12.129 / 12.130 (Gesso para Construção Civil –

Método de Ensaio)

•NBR 13.207 (Gesso para Construção Civil – Especificações)

Gesso na Construção

Revestimentos: Gesso Liso

Gesso na Construção

Revestimentos: Gesso projetado

• Componente:

•Gesso para revestimento – gesso lento;

Calcáreo, Cal e aditivos

•Trabalhabilidade

•70 min

•Aplicação em superfícies internas

(paredes e tetos)

•Normas

•NBR 7.200 •DIN 18.550

Revestimentos: Gesso projetado

FERRAMENTAS

Gesso na Construção

Revestimentos: Gesso projetado

Gesso na Construção

Elementos decorativos

Gesso na Construção

Elementos decorativos

SANCA DE ILUMINAÇÃO COLUNAS MOLDURAS

Elementos decorativos

Gesso na Construção
