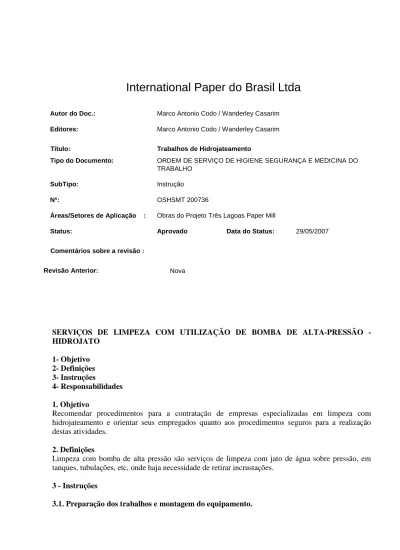

International Paper do Brasil Ltda
Autor do Doc.: Marco Antonio Codo / Wanderley Casarim
Editores: Marco Antonio Codo / Wanderley Casarim
Título: Trabalhos de Hidrojateamento
Tipo do Documento: ORDEM DE SERVIÇO DE HIGIENE SEGURANÇA E MEDICINA DO
TRABALHO
SubTipo: Instrução
Nº: OSHSMT 200736
Áreas/Setores de Aplicação : Obras do Projeto Três Lagoas Paper Mill
Status: Aprovado Data do Status: 29/05/2007
Comentários sobre a revisão :
Revisão Anterior: Nova
SERVIÇOS DE LIMPEZA COM UTILIZAÇÃO DE BOMBA DE ALTA-PRESSÃO - HIDROJATO 1- Objetivo 2- Definições 3- Instruções 4- Responsabilidades 1. Objetivo
Recomendar procedimentos para a contratação de empresas especializadas em limpeza com hidrojateamento e orientar seus empregados quanto aos procedimentos seguros para a realização destas atividades.
2. Definições
Limpeza com bomba de alta pressão são serviços de limpeza com jato de água sobre pressão, em tanques, tubulações, etc, onde haja necessidade de retirar incrustações.
3 - Instruções
3.1.1. Nos casos de trabalhos em espaços confinados deve ser feita pelo SESMT da Contratada, a
liberação para entrada nestes espaços confinados, conforme OSHSMT 200703.
3.1.2. Todo o equipamento deve ser montado conforme as especificações e antes do início dos
trabalhos devem ser testados. A liberação do uso deste equipamento deve ser feita pela Supervisão da Contratada através de check list próprio e apresentação de documentação do equipamento.
3.1.3. O local onde o equipamento (Caminhão) estiver posicionado deve ser isolado e sinalizado. 3.1.4. As mangueiras deverão ser no mínimo de 4 tramas, e possuir camisa de malha ou cabo de aço
nas conexões da mangueira;
3.1.5. A pressurização das mangueiras no início das atividades deverá ser lenta, a fim de se verificar
eventuais vazamentos nas mangueiras e conexões. A pressurização brusca poderá provocar o rompimento das mangueiras e conexões.
Os operadores responsáveis pelo equipamento percebendo qualquer anormalidade com relação às condições das mangueiras, conexões, pedal corta-fluxo e pistola, devem retirá-los e substituí-los;
3.1.6. É terminantemente proibido o uso de veda rosca (Teflon) nas conexões, qualquer tipo de
reaperto em parafusos, porcas e sanar eventuais vazamentos com o sistema pressurizado;
3.1.7. Quando o trabalho for realizado em locais elevados e não haja estrutura para o posicionamento
seguro dos operadores do equipamento, deve ser solicitada a montagem de andaime para a realização destes trabalhos de hidrojateamento.
3.1.8. Em nenhuma circunstância o equipamento deverá funcionar a seco ou com pouca água.
3.1.9. Fica estabelecido a pressão máxima de trabalho em 700 Kgf/cm² para qualquer atividade no
interior do site das Obras
3.1.10. Todo equipamento deve possuir um sistema corta-fluxo que pode ser mecânico ou
pneumático. Este é um sistema de segurança que é instalado entre a pistola e a bomba e uma pessoa deve operá-lo. Em caso de problemas com o operador da pistola o operador do corta fluxo interrompe os trabalhos do hidrojato imediatamente.
3.2.Utilização das mangueiras de hidrojateamento
3.2.1. Na limpeza em tubulações verticais e inclinadas com ângulo acima de 10º e com diâmetro
acima de 10", a mangueira deverá ser introduzida de cima para baixo;
3.2.2. As mangueiras não poderão ser apoiadas sobre arestas ou cantos vivos, pois podem ocorrer
rompimentos em razão do atrito;
3.2.3. Em se tratando de limpeza de tubulações, observar se o bico da mangueira não irá sair pela
tubulação próxima ou em locais onde existam pessoas trabalhando. Caso isto ocorra, adotar uma das alternativas que se seguem:
b) Isolar e sinalizar o local (mesmo que não haja pessoas nas proximidades); c) Fechar a tubulação para evitar a saída do bico;
3.3. Utilização de pistola e/ou lança
3.3.1. Nos serviços de limpeza com pistola, esta deverá possuir gatilho duplo e tubo extensor
mínimo de 1,5 m.
3.3.2. Nos serviços de limpeza com lança, deverá ser utilizado abafador/limitador do fluxo.
3.3.3. É expressamente proibido travar ou amarrar o gatilho da pistola e o pedal de controle de
fluxo, ou dirigir o jato de água contra pessoas independente da distância;
3.3.4. Deve ser feito um revezamento entre os operadores da pistola ou mangueira a cada 1 hora. 3.4. Uso dos EPI´s
3.4.1. Para a realização destes trabalhos de hidrojateamento devem ser utilizados os seguintes EPI´s: a) Conjunto impermeável, luvas impermeáveis com punho de 70 cm (quando estas não são
integrantes do conjunto impermeável),
b) Botas de borracha, protetor facial acoplado ao capacete, óculos de segurança, e ainda vestuário de
proteção para hidrojato em tecido ou material de alta resistência (se for aramida, mínimo de 7 camadas), conforme a seguir:
- No uso de pistola com pressões menores que 700 Kgf/cm² e no uso de lança, o vestuário de proteção deve ser para o tronco e para os pés;
- No uso de pistola, com pressões superiores a 700 Kgf/cm², o vestuário de proteção deve ser para o tronco, braços, pernas e pés; ( Esta pressão somente será usada de comum acordo entre a Contratada através de seu SESMT e a subcontratada em trabalhos onde o uso de pressão superior a 700 Kgf/cm², for inevitável ).
4. Responsabilidades
4.1. O Supervisor da Contratada deve verificar as condições do equipamento de hidrojato a ser
utilizado, a pressão de trabalho e se está compatível com serviço a ser executado e designar um empregado para acompanhar a realização dos serviços;
4.2. É de responsabilidade da Supervisão da Contratada fazer a liberação dos serviços de
hidrojateamento. Esta liberação deve ocorrer após inspeção rigorosa do equipamento e posterior preenchimento do check list no local dos serviços.
4.3.1. Entregar por escrito à Supervisão da Contratada, relatório sobre a realização de testes na
válvula de segurança da bomba, assinado pelo Engº. Responsável ou representante legal da empresa, sendo que o último teste não poderá ter sido feito com data anterior à 15 dias;
4.3.2. Elaborar Análise Preliminar de Risco baseada no serviço a ser executado. Esta APR deve ser
aprovada pelo responsável pela atividade, representante da Contratada, SESMT da Contratada, antes dos início dos trabalhos, conforme descrito no Manual de Qualificação em Saúde e Segurança para Empresas Contratadas.
4.3.3. Apresentar relação dos funcionários que foram treinados na empresa e que tenham a
qualificação para essa atividade.
4.3.4. Isolar e sinalizar a área.
4.3.5. Apresentar documento de ART (Anotação de Responsabilidade Técnica) referente ao
equipamento que está sendo utilizado no hidrojateamento;
4.4. É responsabilidade da Supervisão da Contratada envolvida com esta atividade orientar seus
funcionários e prestadores de serviços quanto ao cumprimento desta OSHSMT na íntegra.
A não observância desta OSHSMT caracteriza ato de indisciplina ou insubordinação, passível de aplicação de penas disciplinares. Para os empregados da Contratada e seus subcontratados o Departamento de Pessoal da Contratada analisará as ocorrências e aplicará as sanções conforme legislação em vigor ou outra norma pertinente ao assunto.
C H ECK -LIST O BR IG A TÓ R IO PA RA INÍC IO DE O PERA ÇÃ O D E H IDR O JATEA M ENTO EM PR ESA:
ÁR EA: DATA: ___/___/___
EQ UIPAM EN TO :
1) Is olam ento na área da Bom ba e no Loc al do Serviç o A NA 8 ) Loc ais C onfina dos A NA
a) Sin alização pró xim a a andares/níve is de plataform as (Alerta /A dvertência) a ) Cinto d e segu rança/corda para resgate
b) Isolam ento tota l ao redor da bo m b a e no local do serviço b ) 2º ja tista no lad o e xterno com registro de alívio para pronto uso c) S inaliza ção acentuad a a o redor d a b om ba e n o lo cal do se rviço c) Ilu m in açã o: 12/24 volts à p rova d 'água
d ) Ven tilação fo rçada/exa ustão
2) Dispositivo de S egurança A NA
a) Con ferir disp ositivo de segurança e ntre m a ngueiras 9 ) Bom ba de alta pressã o A NA
b) Con ferir disp ositivo de segurança e ntre m a ngueiras e pistola a ) Vazam ento nas m an gueira s de alta p ressão
c) C onferir dispositivo d e segu rança entre m angu eiras e flexíveis/lança b ) Vazam ento nas m an gueira s de ar com prim ido
d) Con ferir disp ositivo de segurança n o B y-P ass c) A lim en tação de águ a lim pa e fria
e) Con ferir siste m a de spressurização autom ático (D ata /com pro van te do últim o teste rea lizado)
f) M eias m e tálicas em to das as con exõe s 1 0) Bico/pressão e RP M do m otor A NA
a ) Bico a dequa do para o serviço
3) EP I´s A NA b ) Pressão usada para o serviço K gf/cm 2
a) Ó cu los de se gura nça , viseira tipo apolo prote tor a uricular c) V azam en to no po rta-bico
b) Bo tina s - botas com b iq ueira de aço/ b ota de bo rra cha
c) C apacete - m áscara contra ga ses 1 1) O utros A NA
d) Rou pa de proteção hidro ja to (ex.: A ram ida )
e) luva s im perm eá veis com punho de 70 cm e m acacão de PV C f) C into de segurança (acim a de 2 m etros), cabo gu ia pa ra fixação do cinto
4) Andaim e s A NA 1 2) Reve zam ento dos jatistas (de hora em hora)
a) G uarda corpo duplo H ora de início
b) Tábuas bem fixadas o u p rega das 1 ) Nom e
c) E stabilidad e do andaim e A ss:
d) Escada inte rna qua ndo elevaçõ es acim a d e 2 m etros 2 ) Nom e
A ss:
5) Uso da m angueira flexível A NA 3 ) Nom e
a) M angue ira m arcada na distân cia entre o bico e local segu ro de A ss:
m anuseio (35 cm ) q uando tubula ção com curva 4 ) Nom e
b) Tubulações sem curva , lança de 50 cm ou lança de até 6 m ts A ss:
c) 2º jatista no reg istro de alívio de alta pressã o/funcionalida de do rádio 5 ) Nom e
A ss:
6) Pistola rota tiva A NA 6 ) Nom e
a) Estado dos b icos A ss:
b) Bo m b a d esliga da para trocas d e b icos 7 ) Nom e
c) V ibrações na pistola A ss:
d) Filtraçõe s de ar nas m a ngueiras 8 ) Nom e
e) Filtraçõe s de água a alta pressão A ss:
7) M aquinista /m ecânico A NA N O TAS :
a) Caixa de ferram en tas a ) Na troca d e b icos, re aperto das m a ngueiras de ar de alta pre ssão m a
nu-b) Caixa com peças em ergenciais tençã o d a pistola e/ou do sistem a B y-Pa ss. M anter o m otor desligado.
c) Funcionalida de do rádio b ) A partida do bo m b a som ente pode rá ocorre r com autorização do jatista.
O bse rvaçõe s:
S upervisor Responsável P restador de Serviço
Nom e: N om e:
Ass: A ss:
ESTE DO C U M EN TO D EVE FICA R N O EQ UIPA M ENTO DU R AN TE TO D A EXECU ÇÃ O D O SER VIÇ O
