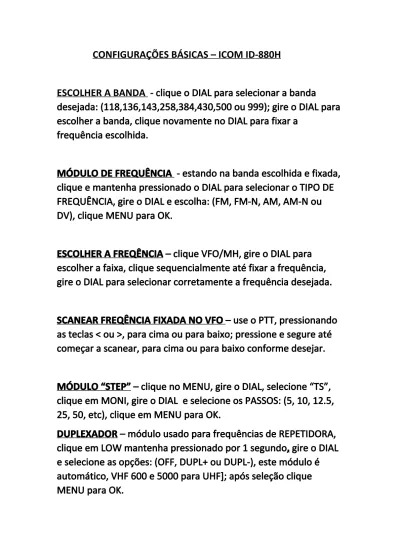

CONFIGURAÇÕES BÁSICAS – ICOM ID-880H
ESCOLHER A BANDA - clique o DIAL para selecionar a banda
desejada: (118,136,143,258,384,430,500 ou 999); gire o DIAL para escolher a banda, clique novamente no DIAL para fixar a
frequência escolhida.
MÓDULO DE FREQUÊNCIA - estando na banda escolhida e fixada, clique e mantenha pressionado o DIAL para selecionar o TIPO DE FREQUÊNCIA, gire o DIAL e escolha: (FM, FM-N, AM, AM-N ou DV), clique MENU para OK.
ESCOLHER A FREQÊNCIA – clique VFO/MH, gire o DIAL para escolher a faixa, clique sequencialmente até fixar a frequência, gire o DIAL para selecionar corretamente a frequência desejada.
SCANEAR FREQÊNCIA FIXADA NO VFO – use o PTT, pressionando as teclas < ou >, para cima ou para baixo; pressione e segure até começar a scanear, para cima ou para baixo conforme desejar.
MÓDULO “STEP” – clique no MENU, gire o DIAL, selecione “TS”, clique em MONI, gire o DIAL e selecione os PASSOS: (5, 10, 12.5, 25, 50, etc), clique em MENU para OK.
DUPLEXADOR – módulo usado para frequências de REPETIDORA, clique em LOW mantenha pressionado por 1 segundo, gire o DIAL e selecione as opções: (OFF, DUPL+ ou DUPL-), este módulo é automático, VHF 600 e 5000 para UHF]; após seleção clique MENU para OK.
MÓDULO TONE “T” – comando usando para frequência de VHF e UHF no módulo FM; clique M/CALL e mantenha pressionado por 1 segundo, gire o DIAL e selecione (OFF ou TONE), “T” para as
frequências com SUB-TOM; clique MENU para OK.
SELECIONAR O SUB-TOM – clique MENU, gire o DIAL e selecione DUP.T, clique MONI gire o dial e selecione a opção C.TONE, clique LOW, gire o DIAL e selecione o SUB-TOM desejado, após a seleção clique MENU para OK.
MÓDULO OFF-SET – na seleção do módulo DUPLEXADOR, já está automaticamente configurado os valores 600 para VHF e 5000 para UHF, para editar novos valores: clique em VHF/MHZ, pressione o DIAL para selecionar a BANDA, estando na banda desejada, clique MENU e gire o DIAL e selecione DUP.T, clique LOW, gire o DIAL e selecione OFF-SET, clique LOW gire o DIAL para editar novos valores, clique MENU para OK.
MEMORIZAR UMA FREQUÊNCIA – poderá memorizar qualquer frequência sem nenhum módulo selecionado; ou, antes de
memorizar, selecione antecipadamente todos os módulos, DUPL, T, SUB-TOM, AM, FM ou DV; clique SMW, vai aparecer o símbolo “MR” piscando ao lado direito do número, gire o DIAL e selecione o número de frequência vago, clique novamente SMW, vai ouvir 3 bips rápidos, e vai apagar o símbolo “MR”, a frequência vai estar memorizada no número escolhido.
SELECIONAR FREQUENCIAS MEMORIZADAS – clique em M/CALL, vai aparecer o símbolo “MR” ao lado esquerdo do número de memória, gire o DIAL e selecione a frequência desejada.
APAGAR UMA FREQUÊNCIA MEMORIZADA – clique SMW,
mantenha pressionado até o símbolo “MR” ficar piscando, gire o DIAL e selecione a frequência que deseja apagar (limpar), clique em DR e mantenha pressionado por 1 segundo para CLR, vai aparecer apenas o número, estará vago para outra memorização.
PARA BLOQUEAR O RÁDIO – clique em MENU, mantenha pressionado por 1 segundo, vai aparecer o símbolo de uma CHAVE, repita o procedimento para liberar, desbloquear.
ESTANDO NA FREQUÊNCIA MEMORIZADA e VOLTAR PARA VFO – clique em MENU, volta-se para o módulo VFO para uma nova configuração de frequência a ser memorizada ou para ser SCANEADA.
ESTANDO EM VFO e ENTAR NO MÓDULO DE FREQUÊNCIAS MEMORIZADAS – clique M/CALL, gire o DIAL para selecionar a frequência desejada.
CONFIGURAÇÃO DO MÓDULO “DV” PARA “D-STAR”
Primeiros passos; após a escolha da frequência do Repetidor ou HotSpot, VHF ou UHF e a seleção do módulo “DV”, configurar os procedimentos a seguir:
MÓDULO “UR” – clique MENU, gire o DIAL e selecione CALL-S, clique em MONI, gire o DIAL e selecione “UR”, clique em LOW, vai aparecer o símbolo “UR” piscando do lado direito, gire o DIAL e edite a palavra CQCQCQ, letra por letra, após selecionar a
primeira letra, clique em LOW para o espaço seguinte idem para a próxima letra a ser editada, siga a sequência até editar toda a palavra CQCQCQ, clique MONI e gire o dial para a nova
configuração.
MÓDULO “MY” – siga os passos acima até a seleção de “MY”, os mesmos procedimentos para editar o seu INDICATIVO, após o indicativo vai aparecer já editado uma barra “/”, após a barra edite o modelo do rádio 880H ou se preferir as indicações: AUTO, BASE no caso de HT é usado a denominação PORT, essas palavras são de 4 dígitos.
MÓDULO “RPT1” e “RPT2” – siga os passos acima até a seleção de “RPT1”, na edição do INDICATIVO do “Repetidor” ou “HotSpot” conforme a sua condição de acesso, após o nome (INDICATIVO) adicionar as letras “B” para frequência “UHF” e letra “C” para frequência de”VHF”; editando o “RPT2”, após o (INDICATIVO) ou (REFLECTOR), adicionar a letra “G” de Gateway.
meu exemplo, entrada pelo HotSpot de Santos-SP, frequência 145.050 VHF:
RPT1 – PY2CATC (HotSpot)
MÓDULO “MESSAG” – clique MENU, gire o DIAL e selecione “MESSAG”, clique em LOW, gire o DIAL e selecione ”Tx MSG”, clique em MONI, gire o DIAL para selecionar cada letra da palavra, clicando em LOW seguidamente para os espaços seguintes, edite o seu NOME e CIDADE, você pode usar até 20 caracteres, após clique em MENU para OK.
OBS: as configurações acima editadas ficam gravadas, para qualquer alteração repita os passos conforme a necessidade.
Contribuição de PU2OFP-Nelson-PRAIA GRANDE - junho/2015
EXEMPLOS DE CONFIGURAÇÃO DO “UR”, “RPT1” e “RPT2” -contribuição do: PP6AJM – MESQUITA Configurações DSTAR Exemplo de como chamar qualquer estação LOCAL, na mesma BANDA sem utilização do Gateway: CONFIGURAÇÃO: YOUR: CQCQCQ RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: Exemplo de como chamar qualquer estação LOCAL, porem em outra BANDA sem utilização do Gateway: CONFIGURAÇÃO: YOUR: CQCQCQ RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DIG B (porta de UHF da 439.500 MHz) Exemplo de como chamar qualquer estação LOCAL, na mesma BANDA utilizando GATEWAY: (neste exemplo você esta local, porem seu indicativo fica registrado no gateway para que estações de outros
gateway possam te encontrar) CONFIGURAÇÃO: YOUR: CQCQCQ RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Link com gateway para enviar seus dados para a rede mundial Dstar e caso o gateway esteja linkado com outro gateway, você falara normalmente) Exemplo de como chamar qualquer estação LOCAL, em outra BANDA utilizando GATEWAY: (neste exemplo você esta local, porem seu indicativo fica registrado no gateway para que estações de outros gateway possam te encontrar) CONFIGURAÇÃO: YOUR: PP6DVC (Exemplo para Trasmitir em VHF e sair em VHF e na porta gateway) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Link com gateway para enviar seus dados para a rede mundial DSTAR) Quer saber como esta sua transmissão? Existe uma funcionalidade onde você pode escutar o que você falar e verificar se transfere áudio: (papagaio) CONFIGURAÇÃO: YOUR: PP6DV E (Função de papagaio) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Link com gateway para enviar seus dados para a rede mundial DSTAR) Status dos Links da Repetidora: CONFIGURAÇÃO: YOUR: PP6DV I (solicitação de Informação da RPT) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Link com gateway para enviar seus dados para a rede mundial DSTAR) Exemplo de como chamar qualquer estação em uma repetidora: CONFIGURAÇÃO: YOUR: /PY2KCAC (Exemplo de uma repetidora de Americana na porta C de VHF) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Gateway) OBS: Se você for utilizar alguma repetidora que tenha menos caractere por exemplo: K3KR olhe o exemplo da configuração:
YOUR: /K3KR B (Observe que tem um espaço ente o indicativo e a porta B de VHF) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Gateway) Exemplo de como chamar um radioamador especifico e sem saber por onde ele esta operando: (nesse exemplo o gateway vai tentar encontrar onde foi a ultima vez que essa estação apareceu: CONFIGURAÇÃO: YOUR: PP6AJM (Exemplo de chamar o PP6AJM) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Gateway) Obs: Todas as funcionalidades descritas e exemplificadas acima estão disponíveis a qualquer radioamador que já esteja registrado. Para os exemplos abaixo o administrador do gateway necessita autorizar os indicativos que permitirão fazer esses comandos. Exemplo de como Linkar uma repetidora para a repetidora local onde você esta operando: CONFIGURAÇÃO: YOUR: PY2KCAL (Exemplo de linkar uma repetidora de Americana PY2KCA na porta C que é de VHF. Observe no final a letra L de link) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Gateway) OBS: Se você for utilizar alguma repetidora que tenha menos caracteres, por exemplo: K3KR olhe o exemplo da configuração: YOUR: K3KR BL (Observe que tem um espaço ente o indicativo e a porta B de VHF e o L fica junto) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Gateway) OBS: Quando a repetidora estiver linkada você opera normalmente e tudo que for falado na PP6DV vai sair na repetidora linkada, não precisa colocar o indicativo dela. Sendo assim, utilize: YOUR: CQCQCQ RPT1: PP6DV C (porta de VHF da 146.610 MHz)
RPT2: PP6DV G (Gateway) No DSTAR é possível linkar a repetidora em salas que possuem um grupos de repetidoras, isso se chama REFLECTOR, ou seja, existem vários, dividido por países, línguas, assuntos etc..., aqui segue um exemplo de como chamar um Reflector. O Reflector são divididos por números sendo: REF001, REF002 etc... E cada um desses possuem ate 3 salas. Parar saber um do seu interesse acesse: http://www.dstarinfo.com/Reflectors/Reflectors.htm CONFIGURAÇÃO: YOUR: REF018BL (Exemplo de como conectar no REF018 sala B) RPT1: PP6DV C (porta de VHF da 146.610 MHz) RPT2: PP6DV G (Gateway) Exemplo de como desfazer os links dos 2 exemplos acima (por repetidora especifica ou pelo reflector): CONFIGURAÇÃO: YOUR: U (Coloque a letra U como ultimo caractere, ou seja, na frente colocar os espaços) RPT1: PP6DV C (porta de VHF da 14146.610 MHz) RPT2: PP6DV G (Gateway) Junho/2015
