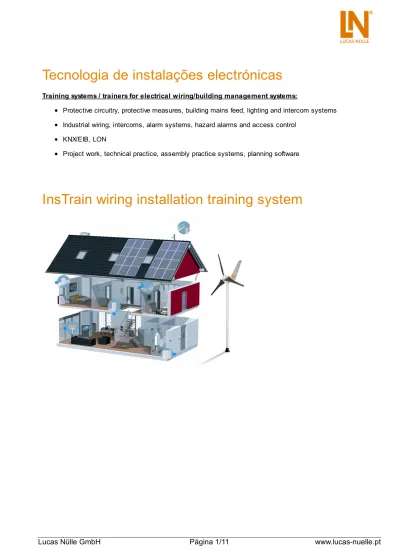

Tecnologia de instalações electrónicas
Training systems / trainers for electrical wiring/building management systems:Protective circuitry, protective measures, building mains feed, lighting and intercom systems Industrial wiring, intercoms, alarm systems, hazard alarms and access control
KNX/EIB, LON
Project work, technical practice, assembly practice systems, planning software
InsTrain wiring installation training system
The InsTrain Multimedia Installation Lab is a computer-based training and experiment system designed for training and further education in installing electrical wiring. InsTrain has been developed jointly by the InsTrain Group, which includes the following members:
Lucas-Nülle Bfe Oldenburg Hager-Tehalit Dehn&Söhne Gossen-Metrawatt Busch-Jaeger WAGO Rutenbeck
Data Design System
The InsTrain wiring installation training system is a unique, comprehensive experiment hardware system with an interface and multimedia training programs. It is conceived in such a way so as to integrate cognitive and hands-on training into an overall chands-oncept linking together theory and practice and thus allowing specific targeting of handling skills. A host of multimedia courses, starting from the basics and extending up to advanced topics, is available for schools, vocational colleges and training of engineers.
Multimedia-based, animated training units lead through the theory and provide instructions for conducting experiments. This allows trainees to work unsupervised, although the system also allows teachers and training staff the freedom to intervene at any juncture according to the needs of students.
The system’s multimedia learning environment and the large proportion of independent learning ensure high levels of motivation in students and maximise their degree of success in learning the material to guarantee that topics are learned effectively and efficiently. Access to the multimedia courses along with the control of virtual instruments and fault simulation is provided by LabSoft, the system’s open experimentation platform. The courses convey the theoretical background and allow for experiments to be performed using the appropriate hardware for the course. The hardware includes an intelligent interface with a USB port, which provides the capacity to make high-quality measurements when used in conjunction with the system’s integrated virtual instruments. In addition, the progress of students can be checked by having them identify a variety of simulated faults or by means of knowledge tests. All results can be documented electronically.
With the aid of the integrated fault simulation capability, students can be given various exercises in which they can use typical measuring equipment to trace faults and document their results. The interactive training and experiment software can be used by students to test their knowledge and it also provides feedback regarding the results of experiments. All experiments can be undertaken with the fault simulation switched on or off. By combining the various simulated faults, a large number of exercises can be devised.
LabSoft INSTRAIN courses
The InsTrain system has numerous wiring installation training systems available for the various aspects of electrical wiring, each in a package including a multimedia course. All the training programs run in a special course browser (LabSoft) providing control, management and display of the training program itself, plus a set of virtual instruments. InsTrain courses train practical skills by teaching the theoretical background and then guide students through multiple measurements to be carried out on the installed system. Thus, the measurement interface is integrated with the training program. With the help of virtual instruments as well as using commercial measuring equipment, the installation can be analysed and the results of measurements stored directly in the training program.
Hardware:
Wiring installation training system with pre-configured modules and installations for carrying out measurements as specified in the course or for any other experiments
Measuring points easily accessible via 4 mm safety sockets
Systematic fault-finding, ability to activate simulated faults via relay and USB interface (password-protected)
Common circuitry providing high degree of relevance to practice
Software:
Interactive, HTML-based multimedia courses for teaching theoretical knowledge and practical skills Theory, experiment instructions, experiment results, fault finding, self-testing questions and sample solutions
Animations, graphics and pictures explaining theory and experiments All courses can be edited with the aid of an HTML editor
LabSoft browser with menu bar, navigation and display windows for display and execution of all InsTrain courses
Virtual instruments (VIs) for real-time measurements or generating output signals Navigation to anywhere within a course or between different courses
User-specific documentation, evaluation and storage of experiment results Management of courses, users and user groups
Option to integrate planning software, course editors etc. into menu Option to include and display courses of your own design
EGT 3 Communication and networks
EGT 3 Communication and networks
The wiring installation training module on networks is a multimedia training project covering the following topics: Application-neutral communications cabling in conformance with EN 50173-4
Cabling in conformance with EN 50173-4
Infrastructure for disseminating data using Home Office
Sub-distribution from electricity meter panel for multimedia applications
Connectors/cabling (to install yourself), difference between optical fibres, polymer optical fibres and cables
LAN/WLAN applications
Expansions to system (radio, co-ax etc.)
Calculation and installation of aerial/cabling systems Lightning and excess voltage protection
Handover report for installation Fault simulation
Different software packages are used to work through the various training stages in a training system that very closely follows actual practice. The training software is specially designed for educational use and provides hierarchical, structured guidance to the student. This provides a considerable boost to the self-learning aspect of the system.
Pos. Nome do produto Bestell-Nr. Anz.
1 Treino sistema de edifício: Interface, tecnologia de rede com
simulação de erros
SE2671-1E 1
Os objetivos didáticos foram estruturados da seguinte maneira: Projetos de formação, vista geral
Ligação de dois PCs com um cabo cruzado Realização e teste de um cabo cruzado
Instalação, cablagem e teste de dois conectores fêmea RJ45 no segmento de um canal
Ligar em rede PCs via conectores fêmea RJ 45 (sem soldar, aparafusar nem descarnar)
Equipamento de um distribuidor com NTBA, router W-LAN, etc.
Instalação de um painel "patch" num distribuidor multimédia Realização de um cabo "patch"
Ligar em rede PCs por switches de rede e painéis "patch" Ligar em rede dois PCs por fibra ótica de polímero (POF) Configurar uma ligação DSL
Configurar uma ligação W-LAN
Introduzir um sinal através de um recetor DVB-T
Instalação de linhas de passagem e caixas terminais num segmento de canal (ligação coaxial)
Documentação, relatórios de entrega e teste
Todas as experiências podem ser executadas com a simulação de falhas ligada ou desligada. Combinando as várias avarias
simuladas, é possível conceber um grande número de exercícios. Dados técnicos
Tensão de funcionamento: 230/400 V/50 Hz Conector: Tomada “Schuko” de 16 A Ligação de PC: USB
Elementos funcionais:
Armário multimédia de distribuição Switch quádruplo
Hub de 4 portas
2 tomadas de corrente para aparelhos da classe de proteção II
Router W-LAN DSL
2 tomadas “Schuko” de 230 V Splitter
Segmentos de dois canais
Equipamento de montagem para conectores fêmea RJ 45, Cat 6a
2 conversores RJ45/fibra ótica
Equipamento de montagem para conectores fêmea de antena
Equipamento de montagem para fibra ótica/POF Instrumentos de medição integrados:
2 voltímetros, máx. 600 V 1 amperímetro, máx. 10 A
1 osciloscópio de três canais, máx. 600 V Dimensões: 1000 x 800 x 220mm
Peso: 45kg
Além do software de formação pedagógico, o tema pode ser completado pelo software de planeamento de instalação de um edifício completo. Este software inclui as áreas de eletricidade, instalação de casa de banho, aquecimento, ar condicionado e ventilação. As bases de dados de produtos de vários fabricantes integradas permitem que sejam implementadas as seguintes
funções:
Geração de planos de piso em 2D ou 3D
Geração de planos de cablagem para diferentes instalações Geração de planos para instalações de TV, redes, redes de telefone
Geração de documentos de concurso Geração de listas de materiais Geração de planos de distribuição Acomodação para diretivas de instalação Geração de documentos de teste
Pos. Nome do produto Bestell-Nr. Anz.
2 Wireless LAN USB device server LM9080 1
USB device server for connecting USB equipment to a network via a WLAN or LAN link. Instead of connecting directly via a local USB port, communication between the computer and the training system is handled by the USB device server via WLAN or LAN connection. Technical data:
Device Interfaces: 2 x USB 2.0 Hi-Speed Port (using an optional USB hub, a max. of 15 USB connections are possible)
Network Interfaces: LAN / WLAN: 10, 100, 1000 Mbps (auto-detect) / IEEE 802.11a/b/g/n, up to 300 Mbit
Built-in antenna (2T2R) for WLAN WLAN: Ad-hoc- or infrastructure mode
Supported wireless security: WEP(64/128), WPA-PSK(TKIP/AES), WPA2-PSK(AES)
Configuration via setup program or web-interface
Supported Operating Systems: Windows 8/7/Vista/XP, Server 2008/2003
Dimensions main unit: B: 126,4 mm × D: 71,5 mm × H: 24,2 mm ( ±2 mm)
Weight: 105 g Includes:
Main unit
Wide-range power supply, 100-240V, 50/60Hz Patch lead for configuration
CD-ROM with configuration and operating software, instruction manual
Expanded instruction manual with configuration examples
3 Multímetro digital Multi13S LM2330 1 Multímetro universal de laboratório e instrumento de medição de
temperatura com interface de infravermelhos para medições e testes universais de alta qualidade em ambientes educativos, centrais de energia, instalações de controlo de processos, etc.
Multímetro de 3¾ dígitos; resolução: ±3100 dígitos Classificação de medições CATII-1000 V
Pode ser ligado ao sistema UniTrain por interface de infravermelhos
Intervalos de medição de tensão e corrente: 30 mV-1000 V CC, 3 V-1000 V CA; 3 mA-16 A CC; 30 mA-10 A CA
Intervalos de resistência: 30 ohms-30 Mohms
Funções especiais: °C para medições de temperatura usando termopar PT100/1000
Continuidade e teste de díodos
Seleção de intervalo e desligamento da bateria automáticos, função de valores mínimos e máximos e de retenção de dados
Fusível de segurança para intervalo de medição de corrente até 300 mA
Proteção contra correntes elevadas no intervalo mA para a tensão nominal de 1000 V
Visor com gráfico de barras e retroiluminação
Inclui manga de proteção, cabos de medição, 1 x fusível sobressalente, bateria de 9 V, certificado de calibração
Pos. Nome do produto Bestell-Nr. Anz.
4 Trolley de experimentação móvel InsTrain/CarTrain, SybaPro,
1010x1350x700mm
ST7200-3K 1
O trolley de experimentação em perfil de alumínio foi especialmente concebido para acomodar componentes dos sistemas InsTrain e CarTrain. Todos os componentes dos sistemas InsTrain e CarTrain podem ser montados com segurança e de forma estruturada para lições à frente de uma turma ou para os exercícios práticos dos próprios estudantes. Para os estudantes, isto representa um local de trabalho moderno, concebido pedagogicamente, com tampo de trabalho e ligações para multimédia.
O banco móvel de experiências é fornecido como kit, e carece de montagem pelo cliente
Perfil de alumínio com ranhuras integradas para conectar uma grande variedade de componentes (p. ex., suportes de PC e monitor)
4 rodízios duplos manobráveis, 2 com travões Tampo de trabalho de 1005 x 30 x 700 mm (L x A x P) Tampo de mesa feito de aglomerado de aparas
multicamadas de alta compressão, em conformidade com a DIN EN 438-1, cinzento-claro, com revestimento laminado (Resopal) ligeiramente texturizado em ambos os lados, com 0,8 mm de espessura, em conformidade com a DIN 16926 Tampo de mesa com orlas de proteção maciças, resistentes a impactos, feitas de plástico de 3 mm de espessura, cor RAL 7047
O revestimento e as colas não podem conter PVC Bloco de 5 tomadas amovível integrado
Altura do tampo da mesa de 830 mm Dimensões: 1010 x 1350 x 700 (L x A x P)
5 Armário sob a mesa, 3 gavetas + gaveta de utensílios, fecho
centralizado
ST8007-1A 1
1 gaveta para utensílios 1 gaveta, 2 UA 2 gavetas, 4 UA
Largura útil: 330 mm, profundidade útil: 480mm Fecho centralizado
Gavetas de metal com fileira de ranhuras em redor
Corpo feito de aglomerado de aparas finas multicamadas de alta compressão, de 19 mm de espessura, com
revestimento de plástico de qualidade E1 em ambos os
6 Suporte de PC para bancada de experimentação SybaPro, altura e
largura ajustáveis
ST7200-5A 1
Prateleira para PC da série SybaPro, feita de chapa de aço perfurada de 1,5 mm, para montagem nos perfis de alumínio
Altura de montagem ajustável Largura ajustável (160 - 255 mm)
Permite montagem para a esquerda ou para a direita Inclui todo o equipamento necessário para montagem (4 parafusos e 4 porcas redondas com entalhes)
Revestimento de resina epóxi pulverizada, resistente a ácidos, com aproximadamente 0,8 µm de espessura, cor RAL 7047
7 Suporte de monitor de tela plana, até 10 kg, para fixação em perfil
de alumínio, VESA 75/100
ST8010-4L 1
Suporte giratório de monitor para montagem em perfis de alumínio do sistema SybaPRO. Permite uma posição ideal do monitor para que trabalho e experimentos sejam menos cansativos.
Braço dobrável com articulação de duas partes
Fecho rápido para ajuste de altura contínuo no perfil de alumínio extrudido
Fixação VESA 7,5 x 7,5 cm
Inclui adaptador VESA 75 (7,5 x 7,5) - VESA 100 (10x10) 2 braçadeiras de cabos
Capacidade de carga até 10 kg
O monitor TFT pode ser virado até ficar paralelo à aresta da mesa
A separação pode ser ajustada sem escalonamento entre 105 e 480 mm
Inclui adicionalmente: kit de fixação de cabos para cabeamento conduzido nos perfis de alumínio dos sistemas de laboratório da série SybaPro
Kit consistindo em:
3 blocos de fixação de cabos em cruz para o entalhe dianteiro ou posterior do perfil de alumínio
3 blocos de fixação de cabos em cruz para o entalhe lateral do perfil de alumínio
12 braçadeiras de cabos
4 tampas de perfiladas de alumínio para cobrir e conduzir cabos dentro dos entalhes do perfil de alumínio
8 Conjunto de ferramentas ''Elétrico'' SE2670-4B 1 Mala em pele com bolsa para documentos e alça para ombro,
incluindo ferramentas escolhidas especificamente para as
necessidades dos formandos. As bordas são reforçadas com peças de alumínio nos cantos e a base contém uma bandeja de metal galvanizado. A parte dianteira e traseira da mala podem ser abertas separadamente e trancadas. A mala contém as seguintes
ferramentas:
1 pinça telefónica, retilínea 1 alicate universal
1 alicate de corte diagonal 1 alicate descarnador 2 chaves de fendas de oficina
2 chaves de fenda em cruz tipo Philips 4 chaves de fendas de eletricista 1 detetor de tensão VDE
1 faca para cabos 1 faca para cabos Jokari 1 serra de arco PUK 1 cinzel de eletricista 1 cinzel para pedra 1 martelo de carpinteiro 1 maceta 1 colher de pedreiro 1 bandeja de gesso 1 pincel Dimensões: 440 x 240 x 340 mm (C x L x A) Peso: 5,0 kg
