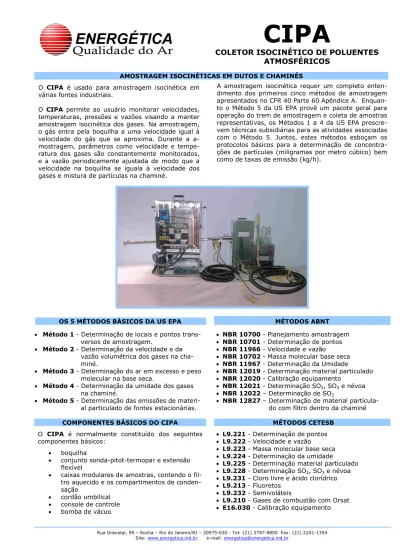

CIPA
COLETOR ISOCINÉTICO DE POLUENTES
ATMOSFÉRICOS
AMOSTRAGEM ISOCINÉTICAS EM DUTOS E CHAMINÉS O CIPA é usado para amostragem isocinética em
várias fontes industriais.
O CIPA permite ao usuário monitorar velocidades, temperaturas, pressões e vazões visando a manter amostragem isocinética dos gases. Na amostragem, o gás entra pela boquilha a uma velocidade igual à velocidade do gás que se aproxima. Durante a a-mostragem, parâmetros como velocidade e tempe-ratura dos gases são constantemente monitorados, e a vazão periodicamente ajustada de modo que a velocidade na boquilha se iguala à velocidade dos gases e mistura de partículas na chaminé.
A amostragem isocinética requer um completo enten-dimento dos primeiros cinco métodos de amostragem apresentados no CFR 40 Parte 60 Apêndice A. Enquan-to o MéEnquan-todo 5 da US EPA provê um pacote geral para operação do trem de amostragem e coleta de amostras representativas, os Métodos 1 a 4 da US EPA prescre-vem técnicas subsidiárias para as atividades associadas com o Método 5. Juntos, estes métodos esboçam os protocolos básicos para a determinação de concentra-ções de partículas (miligramas por metro cúbico) bem como de taxas de emissão (kg/h).
OS 5 MÉTODOS BÁSICOS DA US EPA MÉTODOS ABNT
• Método 1 - Determinação de locais e pontos trans-versos de amostragem.
• Método 2 - Determinação da velocidade e da vazão volumétrica dos gases na cha-miné.
• Método 3 - Determinação do ar em excesso e peso molecular na base seca.
• Método 4 - Determinação da umidade dos gases na chaminé.
• Método 5 - Determinação das emissões de materi-al particulado de fontes estacionárias.
• NBR 10700 - Planejamento amostragem • NBR 10701 - Determinação de pontos • NBR 11966 - Velocidade e vazão
• NBR 10702 - Massa molecular base seca • NBR 11967 - Determinação da Umidade
• NBR 12019 - Determinação material particulado • NBR 12020 - Calibração equipamento
• NBR 12021 - Determinação SO2, SO3 e névoa • NBR 12022 – Determinação de SO2
• NBR 12827 – Determinação de material partícula- do com filtro dentro da chaminé
COMPONENTES BÁSICOS DO CIPA MÉTODOS CETESB
O CIPA é normalmente constituído dos seguintes componentes básicos:
• boquilha
• conjunto sonda-pitot-termopar e extensão flexível
• caixas modulares de amostras, contendo o fil-tro aquecido e os compartimentos de conden-sação • cordão umbilical • console de controle • bomba de vácuo • L9.221 - Determinação de pontos • L9.222 - Velocidade e vazão
• L9.223 - Massa molecular base seca • L9.224 - Determinação da umidade
• L9.225 - Determinação material particulado • L9.228 - Determinação SO2, SO3 e névoa • L9.231 - Cloro livre e ácido clorídrico • L9.213 - Fluoretos
• L9.232 - Semivoláteis
• L9.210 - Gases de combustão com Orsat • E16.030 - Calibração equipamento
CIPA
COLETOR ISOCINÉTICO DE POLUENTES
ATMOSFÉRICOS
Fontes Normalmente Amostradas Caldeiras Fertilizantes Fornos Incineradores Indústrias de alumínio Papel e celulose Petroquímicas Refinarias de petróleo Siderúrgicas Usinas de asfalto Usinas termoelétricasO trem de amostragem básico para o Método 5 - CIPA M5 - é facilmente adap-tado para a amostragem de muitos outros parâmetros gasosos e particulados de interesse em emissões de fontes estacionárias. Exemplos destes parâmetros de interesse são: metais, bifenis policlorados (PCBs), dioxinas/furanos, hidro-carbonetos aromáticos policíclicos (HAPs), distribuição de tamanhos de partícu-las e um número infindável de poluentes medidos por adaptações do método básico de amostragem. Designados pela EPA por outros números, os diferentes métodos são variações dos procedimentos do Método 5 tais como: diferentes soluções de impinger, uso de trapes de resina orgânica, diferentes meios fil-trantes, temperaturas ou uma faixa de procedimentos alternativos.
Com praticamente zero ou pequenas alterações, o CIPA-M5 adapta-se às se-guintes configurações:
• CIPA-M5M (dioxinas e furanos e semivoláteis),
• CIPA-M8 (dióxido de enxofre, névoa de ácido sulfúrico e trióxido de enxofre), • CIPA-13B (fluoretos)
• CIPA-M17 (coleta dentro da chaminé),
• CIPA-M26A (HCl, HBr, HF, Cl2, Br2)
• CIPA-M29 (Metais)
ACESSÓRIOS, MATERIAL DE REPOSIÇÃO E DE CONSUMO
A ENERGÉTICA tem sempre em estoque para pronto fornecimento:
• Bombas de vácuo, gasômetros e manômetros
• Sondas, boquilhas, extensões e cordões umbilicais
• Caixas modulares de amostras e vidraria
• Medidores de temperatura e termostatos
• Meios filtrantes (planos e tipo dedal), de fibra de vidro, quartzo etc.)
SERVIÇOS E APOIO
A ENERGÉTICA fornece os seguintes serviços:
• Ensaio e calibração (NBR 12020)
• Treinamento
• Manutenção
O CIPA fornecido pela ENERGÉTICA vai normalmente com:
• Disquete com processamento de dados
• Manual técnico
CIPA
CONSOLE E BOMA DE VÁCUO
DESCRIÇÃO CÓDIGO
Console (inclusive bomba) CC000 Console (exclusive bomba) CC001 Bomba (com gabinete e umbilical) CB000 Indicador de temperatura, LCD, de 6
pontos
CC201 Gasômetro (sem certificado de
cali-bração)
CC203 Manômetro duplo Dwyer CC204 Horâmetro eletromecânico CC205
Bomba palhetas Gast CB200
Destacam-se no console ENERGÉTICA a bomba de palhetas Gast, o manômetro duplo Dwyer métrico, o indicador de temperatura digital LCD, os controladores de temperatura de estado sólido, os termopares tipo K, os engates de inox e os gabinetes de inox polido. A bomba, em gabinete próprio, é provida de ventilador e mangueiras com engates de inox. O console é fornecido com certificado de calibração.
1. Console
2. Manômetro duplo 11. Engates inox 3. 3. Controladores de Temperatura 12. Umbilical bomba
4. Indicador de temperatura 13. Ventilador bomba 5. Válvulas ajuste bomba 14. Bomba de vácuo 6. Vacuômetro 15. Ajuste nível manômetro 7. Gasômetro
8. Horâmetro 9. Força 10. Termopares
CIPA
CAIXAS DE COLETAS DE AMOSTRAS
DESCRIÇÃO CÓDIGO
Caixas de amostras (caixa quente, caixa fria, adaptador do umbilical com juntas esféricas e termopar) 110V
CA00E
Caixa de amostras (caixa quente, caixa fria, adaptador do umbilical com junta reta para conexão de silicone e termo-par) 110 V
CA00S
Caixa quente 110 V CQ000
Caixa fria CF000
Adaptador do umbilical com junta esfé-rica (sem termopar)
CF601E Adaptador do umbilical com junta reta
para conexão e silicone
CF601S Termopar da caixa quente, tipo K, 100
mm
CQ901 Termopar da caixa fria, tipo K, 50 mm CF501
As caixas de coletas de amostras são duas: a caixa quente (para o filtro) e a caixa fria (para os impin-gers), ambas em inox polido. A caixa quente, com isolamento térmico, é aquecida com uma resistência de 500 W, tem uma porta para acesso ao filtro e é separada facilmente da caixa fria. Um adaptador do umbilical aos impingers, de inox, dotado de termopar e engate rápido, pode ser montado na caixa fria.
1. Caixa quente 2. Porta 3. Suporte da sonda 4. Sonda 5. Garra 6. Porta-filtro 7. Conexão L 8. Conexão U 9. Termopar 10. Impinger 11. Adaptador do umbilical 12 Caixa fria 13. Alça 14. Rodízio 15. Encaixe 16. Termopar 17. Tomada força
18. Tomada extensão da sonda 19. Tomada sonda
CIPA
SONDA
Sem extensão
1) Tubo externo da sonda 2) Boquilha
3) Pescoço de ganso 4) Junta esférica 28/15 5) Cabo do aquecimento 6) Pitot S
7) Termopar tipo K, 8) Engate de inox com bainha de inox
A sonda tem a boquilha, o pitot, o termopar e as juntas esféricas removíveis. Para usar com extensão, substi-tui-se a junta esférica por uma junta cônica macho. O comprimento total da sonda é o comprimento efetivo mais 20 cm. Os termopares são do tipo K.
SONDA COMPLETA
As sondas relacionadas abaixo são completas, com temperaturas de até 250ºC, (com exceção da boquilha e da extensão), com tubos externos e internos de inox, aquecimento, pescoço de ganso, pitot S, termopar e junta esférica 28/15 de inox.
DESCRIÇÃO CÓDIGO Comprimento efetivo 1,0 m CS10M Comprimento efetivo 1,5 m CS15M Comprimento efetivo 2,0 m CS20M Comprimento efetivo 2,5 m CS25M Comprimento efetivo 3,0 m CS30M Comprimento efetivo 3,5 m CS35M Com extensão: 1) Mangueira da extensão 2) Engates cônicos de inox
3) Junta esférica 28/15 de inox (vai na caixa quente) 4) Tomada aquecimento (vai na caixa quente) 5) Umbilical
6) Engates e conexões força e termopar (vão no um-bilical principal)
A ENERGÉTICA poderá fornecer sondas com outros comprimentos, bem como sondas com tubo interno de teflon e de borossilicato, sondas com jaqueta para resfriamento e sondas sem aquecimento. A ENERGÉ-TICA poderá fornecer sondas compatíveis com cole-tores isocinéticos de outras marcas. Nestes casos especiais, consulte a ENERGÉTICA.
CIPA
SONDA, COMPONENTES E EXTENSÃO FLEXÍVEL
BOQUILHA
As boquilhas ENERGÉTICA são de inox e providas de rosca para acoplamento com o pescoço da sonda. O diâ-metro interno nominal é em milídiâ-metro (mm). Cada boqui-lha é fornecida com um certificado de calibração.
DESCRIÇÃO CÓDIGO Diâmetro interno 3 mm CS403MM Diâmetro interno 4 mm CS404MM Diâmetro interno 5 mm CS405MM Diâmetro interno 6 mm CS406MM Diâmetro interno 7 mm CS407MM Diâmetro interno 8 mm CS408MM Diâmetro interno 9 mm CS409MM Diâmetro interno 10 mm CS410MM Diâmetro interno 11 mm CS411MM Diâmetro interno 12 mm CS412MM
Pescoço de ganso, c/ pçs de fixação, inox CS301
PITOT
Do tipo S, os pitots relacionados são fornecidos inteiros (não seccionados), prontos para acoplamento (por abra-çadeira) na sonda. Vêm com engates de inox e certificado de calibração. DESCRIÇÃO CÓDIGO Comprimento efetivo 1,5 m CS515 Comprimento efetivo 2,5 m CS520 Comprimento efetivo 3,5 m CS525 Comprimento efetivo 1,5 m CS530 Comprimento efetivo 2,5 m CS535 A ENERGÉTICA poderá fornecer os pitots em outros comprimentos e seccionados (com engates de inox). Nes-ses casos especiais, consulte a ENERGÉTICA.
EXTENSÃO DA SONDA
Fornecida opcionalmente, a extensão flexível ENER-GÉTICA é constituída de uma mangueira de teflon para a passagem dos gases, aquecida eletricamente e revestida de uma mangueira de borracha para prote-ção. Paralelamente, corre um umbilical para extensão das linhas de pressão diferencial, do termopar e do cabo elétrico. Com 5 m de comprimento, a extensão é dotada de engates cônicos especiais, feitos de inox. O acoplamento da extensão com a sonda dificulta a quebra da mangueira interna de teflon. No forneci-mento, vai também a conexão esférica normalmente instalada na sonda.
DESCRIÇÃO CÓDIGO
Extensão flexível da sonda, 5 m (com umbilical paralelo)
CE05M Conexão cônica, fêmea, com rosca de
aperto inox
CE305 Conexão cônica, macho, inox,
rosqueá-vel na sonda
CS309 Conexão esférica, macho, inox, 28 mm CE301 TERMOPAR
Em bainha de inox, os termopares relacionados são do tipo K e prontos para serem instalados (por abra-çadeira) na sonda. Vêm com conector para engate.
DESCRIÇÃO CÓDIGO Comprimento efetivo 1,5 m CS615 Comprimento efetivo 2,5 m CS620 Comprimento efetivo 3,5 m CS625 Comprimento efetivo 1,5 m CS630 Comprimento efetivo 2,5 m CS635
CIPA
VIDRARIA
A ENERGÉTICA oferece a vidraria em duas opções: com conexões de vidro (juntas esféricas 28/15) e com conexões de silicone (mangueiras de silicone). Os impingers são do tipo Greenburg-Smith.
PEÇAS DE VIDRARIA COM JUNTAS ESFÉRICAS
CVE010 - Ciclone (1) CVE020 - Erlenmeyer (1) CVE030 - Bypass do ciclone (1)
CVE040 - Porta-filtro 110 mm, completo (1) CVE050 - Impinger com impactador (normal) (1) CVE060 - Impinger sem impactador (modificado) (3) CVE070 - Conexão U (3)
CVE080 - Conexão L (1) CVA100 - Garra 28 (12)
COM CONEXÕES DE SILICONE (MANGUEIRAS)
CVS010 - Ciclone (1) CVS020 - Erlenmeyer (1) CVS030 - Bypass do ciclone (1)
CVS040 - Porta-filtro 110 mm, completo (1) CVS050 - Impinger com impactador (normal) (1) CVS060 - Impinger sem impactador (modificado) (3) CVS070 - Conexão U de vidro (3)
CVS080 - Conexão L de vidro (1) CVA100 - Garra 28 (1)
CIPA
FRASCOS BORBULHADORES
DE VIDRO COM PONTAS RETAS PARA CONEXÕES DE SILICONE
PEÇAS DE VIDRARIA COM CONEXÕES EM MANGUEIRA DE SILICONE
CVS010 .... Ciclone com 1 junta esférica e 2 juntas retas CVS020 .... Erlenmeyer com junta reta
CVS030 .... Conexão bypass do ciclone com 1 junta esféri-ca e 1 junta reta
CVS041 .... Entrada do porta-filtro 110 mm c/junta reta CVS042 .... Saída do porta-filtro 110 mm c/junta reta CVS046 .... Entrada do porta-filtro 61 mm c/junta reta CVS047 .... Saída do porta-filtro 61 mm c/junta reta CVS050 .... Impinger Greenburg-Smith com ponta normal
e juntas retas, completo.(CVS051 + CVS052) CVS051 .... Frasco externo do impinger Greenburg-Smith
com ponta normal (similar ao CVS061) CVS052 .... Impinger propriamente dito Greenburg-Smith
com ponta normal e juntas retas
CVS060 .... Impinger Greenburg-Smith com ponta modifi-cada e juntas retas, completo.(CVS061 + CVS062)
CVS061 .... Frasco externo do impinger Greenburg-Smith com ponta modificada (similar ao CVS051) CVS062 .... Impinger propriamente dito Greenburg-Smith CVS070 ... Conexão U de vidro para conexão de silicone CVS080 .... Conexão L de vidro para conexão de silicone CVS110 .... Mangueira de silicone para conexão da
vidra-ria
CVA100 .... Garra para vidraria, de aço e mola, n° 28 com ponta modificada e juntas retas
CONJUNTO COMPLETO – CVS000
CVS010 - Ciclone (1) CVS020 - Erlenmeyer (1) CVS030 - Bypass do ciclone (1)
CVS040 - Porta-filtro 110 mm, completo (1) CVS050 - Impinger com impactador (normal) (1) CVS060 - Impinger sem impactador (modificado) (1) CVS070 - Conexão U de vidro (3)
CVS080 - Conexão L de vidro (1) CVA100 - Garra 28 (1)
CVS110 - Mangueira de silicone (50 mm) (12)
PEÇAS E ACESSÓRIOS DO PORTA-FILTRO – CVS040
A ENERGÉTICA oferece o porta-filtro em dois tamanhos: para filtros de 110 mm e de 61 mm de diâmetro. CVA045 . Abraçadeiras (par), alumínio, 110 mm CVA049 . Abraçadeiras (par), alumínio, 61 mm CVA043 . Suporte de teflon, perfurado, 110 mm CVA053 . Suporte de teflon, perfurado, 61 mm CVA044 . Junta de silicone, 110 mm. (par) CVA048 . Junta de silicone, 61 mm. (par)
CVM010 . Filtro de fibra de vidro, mod. E55110MM, pacote com 100
CVM011 . Filtro de fibra de vidro, mod. E5561MM, pacote com 100
CVM020 . Graxa de silicone de alto vácuo, frasco c/ 150 g
ADAPTADOR DO UMBILICAL – CF601S
O adaptador conecta o umbilical principal ao último impin-ger da caixa fria. É dotado de engate rápido e poço de termopar. Feito de inox. Fabricação própria.
CF601E .. Adaptador do umbilical com junta esférica CF601S .. Adaptador do umbilical para conexão de silicone CF501 .... Termopar c/conector, tipo K, bainha inox 50 mm
CIPA
FRASCOS BORBULHADORES
DE VIDRO COM JUNTAS ESFÉRICAS
PEÇAS DE VIDRARIA COM JUNTAS ESFÉRICAS
CVE010 ... Ciclone com 3 juntas esféricas CVE020 ... Erlenmeyer com junta esférica
CVE030 ... Conexão bypass do ciclone com 2 juntas esfé-ricas
CVE041 ... Entrada do porta-filtro 110 mm c/junta esféri-ca
CVE042 ... Saída do porta-filtro 110 mm c/junta esférica CVE046 ... Entrada do porta-filtro 61 mm c/junta esférica CVE047 ... Saída do porta-filtro 61 mm c/junta esférica CVE050 ... Impinger Greenburg-Smith com ponta normal
e juntas esféricas, completo (CVE051 + CVE052)
CVE051 ... Frasco externo do impinger Greenburg-Smith com ponta normal (similar ao CVE061)
CVE052 ... Impinger propriamente dito Greenburg-Smith com ponta normal e juntas retas
CVE060 ... Impinger Greenburg-Smith com ponta modifi-cada e juntas esféricas, completo (CVE061 + CVE062)
CVE061 ... Frasco externo do impinger Greenburg-Smith com ponta modificada (similar ao CVE051) CVE062 ... Impinger propriamente dito Greenburg-Smith
com ponta modificada e juntas esféricas CVE070 ... Conexão U com juntas esféricas
CVE080 ... Conexão L com juntas esféricas
CVA100 ... Garra para vidraria, de aço e mola, n° 28 CONJUNTO COMPLETO - VCE000 CVE010 - Ciclone (1)
CVE020 - Erlenmeyer (1) CVE030 - Bypass do cyclone (1)
CVE040 - Porta-filtro 110 mm, completo (1) CVE050 - Impinger com impactador (normal) (1) CVE060 - Impinger sem impactador (modificado) (3) CVE070 - Conexão U de vidro (3)
CVE080 - Conexão L de vidro (1) CVA100 - Garra 28 (12)
PEÇAS E ACESSÓRIOS DO PORTA-FILTRO - CVS040
A ENERGÉTICA oferece o porta-filtro em dois tama-nhos: para filtros de 110 mm e de 61 mm de diâ-metro.
CVA043 .... Suporte de teflon, perfurado, 110 mm CVA044 .... Junta de silicone, 110 mm (par) CVA045 .... Abraçadeiras (par), alumínio, 110 mm CVA048 .... Junta de silicone, 61 mm (par) CVA049 .... Abraçadeiras (par), alumínio, 61 mm CVA053 .... Suporte de teflon, perfurado, 61 mm CVM010 ... Filtro de fibra de vidro, mod.
E55110MM, pacote com 100
CVM011 ... Filtro de fibra de vidro, mod. E5561MM, pacote com 100
CVM020 ... Graxa de silicone de alto vácuo, frasco c/ 150 g
ADAPTADOR DO UMBILICAL – CF601E
O adaptador conecta o umbilical principal ao último impinger da caixa fria. É dotado de engate rápido e poço para termopar. Feito de inox. Fabricação pró-pria.
CF601E . Adaptador do umbilical para conexão de silicone (sem termopar)
CIPA
FRASCOS BORBULHADORES
DE INOX COM PONTAS RETAS PARA CONEXÕES DE SILICONE
PEÇAS DE NOX COM PONTAS PARA CONEXÃO DE SILICONE
CIS030 . Conexão bypass do ciclone com 1 junta esférica e 1 ponta reta
CIS041 . Entrada do porta-filtro 110 mm c/ponta reta CIS042 . Saída do porta-filtro 110 mm c/ponta reta CIS046 . Entrada do porta-filtro 61 mm c/ponta reta CIS047 . Saída do porta-filtro 61 mm c/ponta reta CIS050 . Impinger Greenburg-Smith com ponta normal e
pontas retas, completo (CIS051 + CIS052) CIS051 . Frasco externo do impinger Greenburg-Smith
com ponta normal (similar ao CIS061) CIS052 . Impinger propriamente dito Greenburg-Smith
com ponta normal e pontas retas
CIS060 . Impinger Greenburg-Smith com ponta modifi-cada e pontas retas, completo (CIS061 + CIS062)
CIS061 . Frasco externo do impinger Greenburg-Smith com ponta modificada (similar ao CIS051) CIS062 . Impinger propriamente dito Greenburg-Smith
com ponta modificada e pontas retas CIS070 . Conexão U com pontas retas
CIS080 . Conexão L com pontas retas CVS110 . Mangueira de silicone (50 mm)
CVA100 . Garra para vidraria, de aço e mola, n° 28 CONJUNTO COMPLETO - CIS000 CIS030 - Bypass do ciclone (1)
CIS040 - Porta-filtro 110 mm, completo (1) CIS050 - Impinger com impactador (normal) (1) CIS060 - Impinger sem impactador (modificado) (3) CIS070 - Conexão U de de inox (3)
CIS080 - Conexão L de inox (1) CVA100 - Garra 28 (1)
CVS110 - Mangueira de silicone (50 mm) (12)
PEÇAS E ACESSÓRIOS DO PORTA-FILTRO - CIS040
A ENERGÉTICA oferece o porta-filtro em um tama-nho: para filtros de 110 mm de diâmetro.
CVA045 Abraçadeiras (par), alumínio, 110 mm CVA043 Suporte de teflon, perfurado, 110 mm CVA044 Junta de silicone, 110 mm. (par)
CVM010 Filtro de fibra de vidro, mod. E55110MM, pacote com 100
CVM020 Graxa de silicone de alto vácuo, frasco c/ 150 g
ADAPTADOR DO UMBILICAL - CF601S
O adaptador conecta o umbilical principal ao último impinger da caixa fria. É dotado de engate rápido e poço para termopar. Feito de inox. Fabricação pró-pria.
CF601S . Adaptador do umbilical para conexão de silicone (sem termopar)
CIPA
UMBILICAIS, ENGATES E ADAPTADORES
CORDÃO UMBILICAL PRINCIPAL
Ligação entre o console e sonda/caixa quente/caixa fria, o cordão umbilical principal é constituído de uma mangueira de borracha para passagem dos gases, duas linhas de pressão diferencial (pitot), um cabo elétrico e três cabos de extensão para termopar, envoltos em uma mangueira de proteção. Fornecido normalmente com 5 m de compri-mento, o umbilical poderá ser confeccionado com outros comprimentos.
CU05M .. Umbilical principal, 5 m CU15M .. Umbilical principal, 15 m CU25M . Umbilical principal, 25m
ADAPTADOR DO UMBILICAL
O adaptador conecta o umbilical principal ao último impin-ger da caixa fria. É dotado de engate rápido e poço de ter-mopar. Feito de inox. Fabricação própria.
CF601E . Adaptador do umbilical com junta esférica CF601S . Adaptador do umbilical para conexão de silicone CF501 ... Termopar c/conector, tipo K, bainha inox 50 mm
ENGATES RÁPIDOS DE INOX
O CIPA ENERGÉTICA é normalmente fornecido com engates rápidos de inox, com formato cônico, con-tacto superficial metal-metal, sem mola e sem o-ring, evitando vazamento durante a amostragem. Constituído de três peças (macho, fêmea e rosca de aperto). Fabricação própria.
ENGUU ... Conjunto engate (3 peças, entre a uni-dade e controle e o umbilical)
ENGBU ... Conjunto engate (3 peças, entre o bomba e o umbilical)
ENGPU ... Conjunto engate (3 peças, entre o pitot e o umbilical)
ENGS ... Conjunto engate (4 peças, entre a son-da e a extensão flexível)
CC3031 .... Tampão protetor do macho dos engates ENGUU, ENGBU e ENGPU (Al, rosqueá-vel)
CC3032 .... Tampão protetor do macho cônico da sonda (Al, rosqueável)
CIPA
ACESSÓRIOS E SERVIÇOS
CALIBRADOR CRÍTICO
Utilizando o princípio do orifício crítico, o Calibrador Crítico ENERGÉTICA é aplicado na aferição de gasô-metro instalado no console. O calibrador é uma alter-nativa ao “wet test meter” , conforme a norma da US EPA, 40 CFR ChI, Pt. 60, App. A, Section 7. É feito de inox e instalado na entrada principal dos gases no console. O método exige um mínimo de três vazões de aferição. A ENERGÉTICA oferece aferidores com vazões na faixa de 10 a 25 l/min. Cada aferidor é fornecido com o respectivo certificado de calibração.
CA0210 ... Aferidor crítico para gasômetro, com vazão em torno de 10 l/min
CA0217 ... Aferidor crítico para gasômetro, com vazão em torno de 17 l/min
CA0225 ... Aferidor crítico para gasômetro, com vazão em torno de 25 l/min
TREINAMENTO
TRECIPA Treinamento nas instalações do cliente, incluindo teoria e amostragem em chaminé; duração de 5 dias. Passagens e hospeda-gem por conta do cliente
MICROMANÔMETRO
Utilizado em medições de chaminés com baixo fluxo gasoso, no qual o manômetro Dwyer instalado, de 250 mmH2O, pode não dar a precisão necessária.
CA03 - Micromanômetro inclinado, -2 a 6 mmH2O, marca Dwyer
LIMPEZA
CS701 - Escova para limpeza da sonda. CALIBRAÇÃO
Os serviços de calibração ENERGÉTICA são de confor-midade com normas ABNT, CETESB e US EPA, com instrumentos certificados por empresas (terceiros) de reconhecimento público (INMETRO-Rede Brasileira de Calibração e CETESB).
CALCC ... Calibração do console (gasômetro, placa de orifício, dois termopares e indicador de temperatura), com emissão de certificado (inclui serviços prévios de limpeza, ajus-tes, remoção de possíveis entradas falsas de ar e diagnóstico de possíveis defeitos CALGAS ... Calibração do gasômetro, em Caixa
Medi-dora equivalente ao console do CIPA, com emissão de certificado
CALITEMP ... Calibração Indicador de temperatura CALTPAR .... Calibração termopara (cada)
CALPIT ... Calibração do pitot, com emissão de certi-ficado..
CALBOQ ... Calibração de boquilha, com emissão de Certificado
AJUSTES, LIMPEZA E DIAGNÓSTICO
MANGER Serviços gerais no trem completo, com-preendendo limpeza, ajustes, remoção de en-tradas falsas de ar e diagnóstico de possíveis defeitos. Não inclui peças nem calibração
