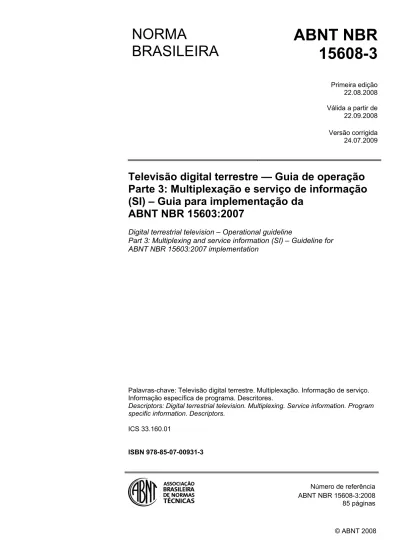

BRASILEIRA
15608-3
Primeira edição 22.08.2008 Válida a partir de 22.09.2008 Versão corrigida 24.07.2009Televisão digital terrestre — Guia de operação
Parte 3: Multiplexação e serviço de informação
(SI) – Guia para implementação da
ABNT NBR 15603:2007
Digital terrestrial television – Operational guideline
Part 3: Multiplexing and service information (SI) – Guideline for ABNT NBR 15603:2007 implementation
Palavras-chave: Televisão digital terrestre. Multiplexação. Informação de serviço. Informação específica de programa. Descritores.
Descriptors: Digital terrestrial television. Multiplexing. Service information. Program specific information. Descriptors.
ICS 33.160.01
ISBN 978-85-07-00931-3
Número de referência ABNT NBR 15608-3:2008
© ABNT 2008
Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida ou utilizada por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por escrito pela ABNT. ABNT
Av.Treze de Maio, 13 - 28º andar 20031-901 - Rio de Janeiro - RJ Tel.: + 55 21 3974-2300 Fax: + 55 21 2220-1762 abnt@abnt.org.br www.abnt.org.br
Sumário
Página Prefácio...vi 1 Escopo...1 2 Referências normativas ...1 3 Termos e definições ...2 4 Abreviaturas...35 Caracteres para codificação das tabelas PSI/SI...3
5.1 Tabela de codificação ...3
5.2 Tamanho máximo dos identificadores ...5
6 Tipos de tabelas e descritores ...7
6.1 Tipos e identificações das tabelas ...7
6.2 Tipos e identificação dos descritores ...8
6.3 Uso dos identificadores...11
7 Utilização dos campos comuns a todas as tabelas...11
8 Caracterização de serviço e evento...11
8.1 Caracterização de serviço e tipo de serviço...11
8.1.1 Tipos de serviço ...11
8.1.2 Serviço de televisão digital ...11
8.1.3 Serviço de dados ...11
8.1.4 Serviço especial (serviço especial de vídeo/serviço especial de dados)...11
8.1.5 Serviço de atualização do receptor ...12
8.2 Caracterização de evento ...12
8.2.1 Conceitos básicos de evento ...12
8.2.2 Reutilização do evento_id ...12
9 Nível de distribuição das tabelas PSI/SI e seus descritores...12
10 Transmissão das tabelas e suas seções ...13
10.1 Divisão das seções...13
10.2 Taxas de repetição de tabelas PSI...14
10.3 Faixas de mudança de ciclo de transmissão e ciclo-padrão para parâmetros de transmissão aplicados a todas as estações ...14
11 Empacotamento do TS e regras de transmissão ...15
12 Especificação da transmissão dos perfis EIT ...15
12.1 Tipos de tabelas EIT ...15
12.2 Identificação...16
12.3 Descritores em cada um dos tipos de EIT ...16
12.4 Detalhamento dos descritores da EIT ...17
12.4.1 Descritor de eventos curtos ...17
12.4.2 Descritor de componente ...17
12.4.3 Descritor de componente de áudio ...18
12.4.4 Descritor de classificação indicativa...18
12.4.5 Descritor de controle de cópia digital ...18
12.4.6 Descritor de disponibilidade de conteúdo...18
12.4.7 Tipo básico de distribuição da EIT ...18
12.5 Tipo estendido de distribuição da EIT...19
12.6 Restrições para a utilização dos tipos estendidos de distribuição da EIT ...19
12.7 Tabelas e descritores utilizados para transmissão de tabelas EIT...20
12.8 Parâmetros aplicados a cada estação...22
14.2 ES Primário ...23
14.3 Prioridade ...23
14.4 Identificadores do TS ...23
14.5 Divisão de seções...26
15 Especificações para “em serviço” e “fora de serviço” ...27
16 Eventos comuns ...28
17 Operação de séries de eventos...28
18 Mudança na programação de eventos ...28
18.1 Status indefinido...28
18.2 Evento não decidido...28
18.3 Hora não definida ...29
18.4 Regras básicas com relação ao progresso de evento ...29
18.5 Julgamento de “em andamento”/“finalizado”...29
18.6 Julgamento de “iniciado” ...29
18.7 Julgamento de “interrompido” ...30
18.8 Exemplos de transmissão com mudança de programação...31
19 Operação das informações referentes a horário ...31
19.1 Configuração da tabela time offset table (TOT) ...31
19.2 Configuração do descritor local_time_offset_descriptor ...31
19.3 Regras para alteração do horário de verão ...34
19.4 Operação de data e horário nas tabelas SI...34
20 Nível de transmissão das tabelas PSI e SI em transmissões hierárquicas...35
21 Caracterização da transmissão de dados...35
21.1 Subdescritores utilizados no descritor de composição de compatibilidade de carrossel ...35
21.2 Especificação adicional relacionada aos componentes de dados ...36
22 Transmissão de múltiplos captions ...37
22.1 Escopo do serviço e definições...37
22.2 Composição e operação de transmissão...38
22.2.1 Especificação para composição e transmissão...38
22.2.2 Métodos de transmissão de PES utilizados no caption ...38
22.2.3 Restrições para composição e operação de transmissão do PES ...38
22.2.4 Métodos de transmissão de PES utilizados no superimposed ...39
22.2.5 Composição e operação de transmissão...39
22.3 Transmissão de múltiplos captions para serviço full-seg ...39
22.3.1 Caracterização da transmissão de captions ...39
22.3.2 Restrições de número de idiomas e caption por serviço...39
22.3.3 Regras de transmissão ...40
22.3.4 Regras para processamento da recepção ...42
22.4 Transmissão de múltiplos captions para serviço one-seg ...42
22.4.1 Restrições de número de idiomas e caption por serviço...42
22.4.2 Regras de transmissão ...42
22.4.3 Regras para recepção ...44
22.4.3.1 Seleção do ES ...44
23 Comutação seamless ...44
23.1 Condição inicial ...44
23.2 Procedimentos na PMT ...44
23.3 Diagrama de mapeamento no tempo...45
23.4 Funcionalidade ...45
23.5 Regras de operação para a transmissão ...46
23.6 Regras de operação para a recepção...46
26.2 Imagem de serviço ...49
26.3 Diferença entre o serviço especial e o serviço regular ...49
26.4 Uso do serviço especial...50
27 Transmissão hierárquica ...51
27.1 Estrutura de transmissão hierárquica...51
27.2 Operação de transmissão hierárquica ...51
27.3 Uso típico da transmissão hierárquica ...52
27.4 PID da PMT da camada de recepção parcial ...53
28 Alteração na estrutura dos serviços e nos layers ...53
29 Envio de dados para atualização dos receptores ...53
29.1 Modelo de transmissão...53
29.2 Formato para entrega de dados...55
29.2.1 Geração das seções de dados ...55
29.2.2 Agendamento de download...55
29.3 Uso e premissas da atualização de dados nos receptores...56
29.3.1 Atualização da tabela de gênero e da tabela com os códigos de características dos programas...56
29.3.2 Atualização da tabela de palavras reservadas ...56
29.3.3 Atualização para os dados de logo ...56
29.4 Modelo de transmissão de atualização dos receptores ...58
29.4.1 Tipos de atualização...58
29.4.2 Envio da informação de notificação de atualização ...58
29.5 Estrutura de dados ...59
29.5.1 Estrutura de dados da SDTT ...59
29.5.2 Estrutura de dados do carrossel de dados ...64
29.6 Transmissão das tabelas PSI\SI referentes à atualização dos receptores...64
29.7 Operação do descritor de transmissão de logotipo - Sintaxe do descritor de transmissão de logotipo e logo_transmission_type ...64
29.7.1 Detalhes da sintaxe do descritor de transmissão de logotipo ...64
29.7.2 Logo_transmission_type na CDT do tipo 1 ...66
29.7.3 Logo_transmission_type na CDT do tipo 2 ...66
29.8 Julgamento da existência da transmissão de tabelas relacionadas ao download ...66
29.8.1 Julgamento da transmissão da SDTT ...66
29.8.2 Julgamento de transmissão da CDT ...66
29.9 Transmissão dos procedimentos da SDTT...67
29.9.1 Transmissão da informação de notificação...67
29.9.2 Sincronismo para informação de notificação de transmissão e conteúdos de download ...76
29.9.3 Suspensão de emergência do serviço interno de atualização da informação do receptor (método SDTT) ...77
29.9.4 Transmissão experimental do serviço interno de atualização da informação do receptor (método SDTT) ...77
29.9.5 Operação para horário de verão (método SDTT) ...77
29.9.6 Critérios para obtenção do maker_id ...77
30 Transmissão da CDT ...79
30.1 Rota de transmissão ...79
30.2 Operação para CDT ...79
30.3 Camada de transmissão, taxa de repetição e largura de banda da CDT...81
30.3.1 Regras de transmissão da CDT ...81
30.3.2 Atualização da CDT ...81
30.3.3 Empacotamento da CDT e regras de transmissão ...81
30.3.4 Número de versão ...81
30.3.5 Suspensão de emergência da CDT...82
Anexo A (informativo) Estrutura do PES de caption ...83
A.1 Estrutura de PES de caption para full-seg...83
A.2 Estrutura de PES de caption para one-seg...84
Prefácio
A Associação Brasileira de Normas Técnicas (ABNT) é o Foro Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais (ABNT/CEE), são elaboradas por Comissões de Estudo (CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtores, consumidores e neutros (universidade, laboratório e outros).
Os Documentos Técnicos ABNT são elaborados conforme as regras das Diretivas ABNT, Parte 2.
A Associação Brasileira de Normas Técnicas (ABNT) chama atenção para a possibilidade de que alguns dos elementos deste documento podem ser objeto de direito de patente. A ABNT não deve ser considerada responsável pela identificação de quaisquer direitos de patentes.
A ABNT NBR 15608-3 foi elaborada pela Comissão de Estudo Especial de Televisão Digital (ABNT/CEE-00:001.85). O Projeto circulou em Consulta Nacional conforme Edital nº 07, de 10.07.2008 a 08.08.2008, com o número de Projeto 00:001.85-008/3.
Esta Norma é baseada nos trabalhos do Fórum do Sistema Brasileiro de Televisão Digital Terrestre, conforme estabelecido no decreto presidencial n° 5.820, de 29.06.2006.
A ABNT NBR 15608, sob o título geral “Televisão digital terrestre – Guia de operação”, tem previsão de conter as seguintes partes:
Parte 1: Sistema de transmissão – Guia para implementação da ABNT NBR 15601:2007;
Parte 2: Codificação de vídeo, áudio e multiplexação – Guia para implementação da ABNT NBR 15602:2007; Parte 3: Multiplexação e serviço de informação (SI) – Guia para implementação da ABNT NBR 15603:2007; Parte 4: Codificação de dados e especificações de transmissão para radiodifusão digital – Guia para
implementação da ABNT NBR 15606:2007.
Televisão digital terrestre — Guia de operação
Parte 3: Multiplexação e serviço de informação (SI) –
Guia para implementação da ABNT NBR 15603:2007
1 Escopo
Esta parte da ABNT NBR 15608 consiste em um guia para a implementação da ABNT NBR 15603 e contém informações adicionais referentes à operação das informações de serviço que compõem o sistema brasileiro de televisão digital terrestre (SBTVD).
2 Referências
normativas
Os documentos relacionados a seguir são indispensáveis à aplicação deste documento. Para referências datadas, aplicam-se somente as edições citadas. Para referências não datadas, aplicam-se as edições mais recentes do referido documento (incluindo emendas).
Portaria do Ministério da Justiça nº 1.220, de 11.07.2007, Regulamenta as disposições da lei nº 8.069, de 13
de julho de 1990 (Estatuto da Criança e do Adolescente), da Lei nº 10.359, de 27.12.2001, e do Decreto no. 5.834, de 06.07.2006, relativas ao processo de classificação indicativa de obras audiovisuais destinadas à televisão
ABNT NBR 15603-1:2007, Televisão digital terrestre – Multiplexação e serviços de informação (SI) – Parte 1: SI do
sistema de radiodifusão.
ABNT NBR 15603-2:2007, Televisão digital terrestre – Multiplexação e serviços de informação (SI) –
Parte 2: Estruturas de dados e definições da informação básica de SI
ABNT NBR 15606-3:2007, Televisão digital terrestre – Multiplexação e serviços de informação (SI) – Parte 3:
Sintaxes e definições de informação estendida do SI
ABNT NBR 15606-1, Televisão digital terrestre - Codificação de dados e especificações de transmissão para
radiodifusão digital – Parte 1: Codificação de dados
ABNT NBR 15606-2, Televisão digital terrestre - Codificação de dados e especificações de transmissão para
radiodifusão digital – Parte 2: Ginga-NCL para receptores fixos e móveis – Linguagem de aplicação XML para codificação de aplicações
ABNT NBR 15606-3, Televisão digital terrestre - Codificação de dados e especificações de transmissão para
radiodifusão digital – Parte 3: Especificações de codificação e transmissão para transmissão digital
ISO 3166-1, Codes for the representation of names of countries and their subdivisions – Part 1: Country codes ISO 8859-15, Information technology - 8-bit single-byte coded graphic character sets – Part 15: Latin alphabet Nº 9 ISO/IEC 11172-2, Information technology – Coding of moving pictures and associated audio for digital storage
media at up to about 1,5 Mbit/s – Part 2: Video
ISO/IEC 11172-3, Information technology – Coding of moving pictures and associated audio for digital storage
ISO/IEC 13522-5, Information technology – Coding of multimedia and hypermedia information – Part 5: Supportfor
base-level interactive applications
ISO/IEC 13818-1, Information technology – Generic coding of moving pictures and associated audio information:
Systems
ISO/IEC 13818-3, Information technology – Generic coding of moving pictures and associated audio information –
Part 3: Audio
ISO/IEC 13818-6, Information technology – Generic coding of moving pictures and associated audio information –
Part 6: Extensions for DSM-CC
ISO/IEC 13818-7, Information technology – Generic coding of moving pictures and associated audio information –
Part 7: Advanced Audio Coding (AAC)
ISO/IEC 13818-11, Information technology – Generic coding of moving pictures and associated audio information –
Part 11: IPMP on MPEG-2 systems
ISO/IEC 14496-1, Information technology -- Coding of audio-visual objects -- Part 1: Systems ISO/IEC 14496-2, Information technology – Coding of audio-visual objects -- Part 2: Visual ISOIEC 14496-3, Information technology – Coding of audio-visual objects – Part 3: Audio
ISO/IEC 14496-10, Information technology – Coding of audio-visual objects - Part 10: Advanced Video Coding ITU Recommendation H.222.0:2002, Information technology – Generic coding of moving pictures and associated
audio information: Systems
ITU Recommendation H.222.1, Multimedia multiplex and synchronization for audiovisual communication in ATM
environments
ITU Recommendation H.262, Information technology – Generic coding of moving pictures and associated audio
information: Video
ITU Recommendation H.264, Advanced video coding for generic audiovisual services ARIB STD-B21:2007, Receiver for digital broadcasting
ARIB STD-B24, Data coding and transmission specifications for digital broadcasting ARIB TR-B14:2007, Operational guidelines for digital terrestrial television broadcasting
3 Termos e definições
Para os efeitos desta parte da ABNT NBR 15608, aplicam-se os seguintes termos e definições.
3.1 privado
campo privado da informação de serviços previsto para uso futuro
NOTA Os campos privados (private fields) não são especificados na ABNT NBR 15603 e podem ser abordados em publicações futuras. Quando um subconjunto de campos privados é definido, este subconjunto passa a ter aplicação prevista
3.2
receptor full-seg
dispositivo capaz de decodificar informações de áudio, vídeo, dados etc., contidas na camada do fluxo de transporte de 13 segmentos destinada ao serviço fixo (indoor ) e móvel
NOTA A classificação full-seg é aplicada aos conversores digitais, também conhecidos por set top box e aos receptores
de 13 segmentos integrados com tela de exibição, mas não exclusivos a estes. Este tipo de receptor é capaz de receber e decodificar sinais de televisão digital terrestre de alta definição e, a critério do fabricante, também receber e decodificar informações transportadas na camada “A” do transport stream, aplicada para os serviços direcionados aos receptores portáteis, definidos como one-seg.
3.3
receptor one-seg
dispositivo que decodifica exclusivamente informações de áudio, vídeo, dados etc., contidas na camada “A” localizada no segmento central dos 13 segmentos
NOTA A classificação one-seg é destinada aos receptores do tipo portátil, também conhecidos por “handheld”,
especialmente recomendados para telas de exibição de dimensões reduzidas, normalmente até 7 polegadas. Entre os produtos classificados como one-seg, estão os receptores integrados com telefone celular, PDA, dongle e televisores portáteis, os quais são energizados por uma bateria interna e, portanto, sem necessariamente demandar uma fonte externa de energia, bem como aqueles destinados a veículos automóveis. Este tipo de receptor é capaz de receber e decodificar apenas sinais de televisão digital terrestre transportado na camada “A” do fluxo de transporte e, conseqüentemente, apenas sinais de perfil básico, destinado aos dispositivos portáteis de recepção.
3.4
reservado
campo reservado da informação de serviços previsto para uso futuro e cuja utilização se dá somente após a devida padronização pela ISO
NOTA Os campos reservados (reserved fields) não são especificados na ABNT NBR 15603 e podem ser abordados em publicações futuras. Quando um subconjunto de campos reservados é definido, este subconjunto passa a ter aplicação prevista nas tabelas de SI e os campos passam à categoria de campos especificados.
4 Abreviaturas
Para os efeitos desta parte da ABNT NBR 15608, aplicam-se as seguintes abreviaturas: ES Fluxo Elementar (Elementary Stream)
PID Identificação de Pacote (Packet Identifier)
PSI Informação Específica de Programa (Program Specific Information) SI Informação do Serviço (Service Information)
TS Fluxo de Transporte (Transport Stream)
5 Caracteres para codificação das tabelas PSI/SI
5.1 Tabela de codificação
A codificação das tabelas PSI/SI, incluindo seus descritores e seções, seguem a ISO/IEC 8859-15 conforme mostrado na Tabela 1.
Tabela 1 — Caracteres para codificação das tabelas PSI/SI x0 x1 x2 x3 x4 x5 x6 x7 x8 x9 xA xB xC xD xE xF 0x APR 1x 2x SP ! " # $ % & ' ( ) * + , - . / 3x 0 1 2 3 4 5 6 7 8 9 : ; < = > ? 4x @ A B C D E F G H I J K L M N O 5x P Q R S T U V W X Y Z [ \ ] ^ _ 6x ` a b c d e f g h i j k l m n o 7x p q r s t u v w x y z { | } ~ 8x 9x Ax NBSP ¡ ¢ £ € ¥ Š § š © ª « ¬ SHY ® ¯ Bx ° ± ² ³ Ž µ ¶ · ž ¹ º » Œ œ Ÿ ¿ Cx À Á Â Ã Ä Å Æ Ç È É Ê Ë Ì Í Î Ï Dx Ð Ñ Ò Ó Ô Õ Ö × Ø Ù Ú Û Ü Ý Þ ß Ex à á â ã ä å æ ç è é ê ë ì í î ï Fx ð ñ ò ó ô õ ö ÷ ø ù ú û ü ý þ ÿ
Para codificar strings de caption e pacotes de dados, convém utilizar a tabela de codificação e caracteres de controles, conforme mostrado na Tabela 2.
Tabela 2 — Conjunto de caracteres latinos (latin extension)
.
Adicionalmente, na codificação das strings de caption, é recomendado que os caracteres especiais G3, mostrados na Tabela 3, sejam empregados conforme especificado na ABNT NBR 15606-1. Como aos caracteres especiais G3, são atribuídos valores hexadecimais coincidentes com o mapa de caracteres definidos pela ISO/IEC 8859-15. Para que sejam decodificados corretamente, é recomendado que cada um dos valores dos caracteres especiais G3 seja sempre precedido pelo código de controle <SS3> (0x1D).
Tabela 3 — Conjunto de caracteres especiais G3
5.2 Tamanho máximo dos identificadores
Convém que o tamanho máximo de cada campo de identificação utilizado nas tabelas PSI/SI esteja de acordo com a Tabela 4.
Tabela 4 — Tamanho máximo de cada campo de identificação nas tabelas SI Campo Descritor Tabela Seção do descritor Tamanho máximo
Nome da rede Network name descriptor Primeiro loop da NIT char 20 bytes ou menos Nome do TS TS information descriptor Segundo loop da NIT TS name char 20 bytes ou menos
char of "service name length" "service provider
name"
Nome do canal
do serviço Service descriptor SDT
"service provider name length" = 0 20 bytes ou menos Título do programa a Short event
descriptor EIT event name char 96 bytes ou menos
Descrição do
programa Short event descriptor EIT text char 192 bytes ou menos
Descrição do componente de
vídeo
Component
descriptor EIT text char 16 bytes ou menos
Descrição do componente de
dados
Data component
descriptor EIT text char 16 bytes ou menos por tipo de dados
Descrição do componente de
áudio
Audio component
descriptor EIT text char
16 bytes ou menos por tipo de áudio. Quando existem 2
tipos de áudio em 1 ES, convêm que um total de 33 bytes ou menos com 1 byte
de espaçamento seja inserido entre os nomes dos
diferentes tipos de áudio Nome da série Series descriptor EIT series name char 48 bytes ou menos Nome do grupo
de componentes Component group descriptor EIT text char 16 bytes ou menos
Nome do item Extended event descriptor EIT item description char 16 bytes ou menos
item char "text char" Descrição do item Extended event descriptor EIT "text length" = 0
220 bytes ou menos por descrição e até 2 descritores podem ser alocados em cada nome de item, resultando num total de 440 bytes ou
menos
a O título de programa inclui “Titulo do programa + Subtítulo do programa”. É fortemente recomendado que os
receptores sejam capazes de mostrar um nome de programa com até 40 caracteres, porém sabidamente pode haver restrições no display. Em programas com 30 min de duração, ou menos, recomenda-se que sejam utilizados 20 caracteres ou menos.
6 Tipos de tabelas e descritores
6.1 Tipos e identificações das tabelas
Na transmissão do sinal de televisão digital, as tabelas PSI (program specific table) e SI (service information) utilizadas são as mostradas nas Tabelas 5 e 6 e estão de acordo com o especificado na ABNT NBR 15603-1.
Tabela 5 — Tabelas PSI utilizadas para as transmissões do sinal digital
Nome da tabela Funções
Tabela de associação de
programas (PAT) Especifica o PID do pacote TS que carrega a PMT associada a cada programa Tabela de mapeamento de
programas (PMT) Especifica o PID do pacote TS que carrega a informação codificada de cada programa Tabela de informação de rede
(NIT)
Carrega as informações necessárias para decodificação dos programas e referentes à
radiodifusora, bem como parâmetros de modulação e freqüência
Tabela 6 — Tabelas SI utilizadas para as transmissões do sinal digital
Nome da tabela Funções
Tabela de informação do radiodifusor (BIT)
Especificam os parâmetros de informação de serviço (SI) para cada uma das radiodifusoras Tabela de descrição de serviços
(SDT)
Transporta informações referentes aos serviços transmitidos por cada emissora, como nome do
canal, nome da emissora etc. Tabela de informação de eventos
(EIT)
Provê informações em ordem cronológica sobre os eventos existentes por serviço Tabela de diferença de data e
horário (TOT)
Transporta informações de horário, data e fuso horário, além de informações do horário de
verão
Tabela de preenchimento (ST) Utilizada para invalidar outras tabelas
A transmissão das tabelas CAT, TDT, RST, NBIT, LDT, BAT, LIT, ERT, ITT e PCAT está reservada para futuras implementações do sistema brasileiro de televisão digital.
Além das tabelas PSI/SI indicadas nas Tabelas 5 e 6, na transmissão de serviços específicos, convém utilizar as tabelas descritas na Tabela 7.
Tabela 7 — Tabelas não SI utilizadas para as transmissões do sinal digital Nome da Tabela Função
SDTT (Software download
trigger table)
Responsável pela informação referente ao
download de software, informando o agendamento
do download, tipo de receptor etc.
Os valores de PID utilizados para transporte das tabelas PSI/SI são mostrados na Tabela 8 e estão de acordo com o especificado na ABNT NBR 15603-1.
Tabela 8 — Atribuição dos valores de PID para as tabelas PSI/SI
PID Tabela
0x0000 PAT
Valor apontado pela PATa PMT
0x0010 NIT, ST 0x0011 SDT, ST 0x0012, 0x0026, 0x0027 EIT b, ST 0x0014 TOT, ST 0x0023, 0x0028 c SDTT 0x0024 BIT 0x0029 CDT
a Os valores de PID para os serviço one-seg são mostrados na Tabela 53. b Para detalhes da utilização da EIT, ver Seção 9.
c Convém utilizar o valor 0x0023 na camada de baixa proteção (serviço full-seg) e o valor
0x0028 na camada de alta proteção (serviço one-seg).
Os valores de table_id utilizados para identificar as tabelas PSI/SI são mostrados na Tabela 9 e estão de acordo com o especificado na ABNT NBR 15603-1.
Tabela 9 — Atribuição dos valores de table_id para as tabelas PSI/SI
table_id Tabela 0x00 PAT 0x02 PMT 0x40 NIT 0x42 SDT 0x4E EIT(p/f) 0x50 - 0x57 EIT(schedule) 0x58 - 0x5F EIT(schedule extended) 0x72 ST 0x73 TOT 0xC4 BIT 0xC3 SDTT 0xC8 CDT
As funções detalhadas de cada uma das tabelas PSI/SI indicadas nas Tabelas 8 e 9 estão na ABNT NBR 15603-1.
Tabela 10 — Função dos descritores utilizados no sistema brasileiro de televisão digital
Nome do descritor Função
Copyright descriptor (descritor de direito autoral) Identifica o direito de cópia
Network name descriptor (descritor do nome da rede) Descreve o nome da rede/emissora/operadora
Service list descriptor (descritor da lista de serviços) Descreve a organização dos canais e seus tipos
Stuffing descriptor (descritor de preenchimento) Assegura a alocação de espaço para os descritores e sua invalidação Terrestrial delivery system descriptor (descritor de sistema
de distribuição terrestre) Descreve fisicamente o meio de transmissão terrestre
Service descriptor (descritor de serviços) Descreve o nome do serviço e o nome de sua empresa/organização Linkage descriptor (descritor de ligações) Descreve a ligação com as informações de outro canal
Short event descriptor (descritor curto de eventos)
Transmite o nome e um curto texto de descrição para o evento. Contém um código de linguagem que indica em que língua o título
e o texto estão descritos
Extended event descriptor (descritor de eventos estendido) Descreve detalhadamente o programa
Component descriptor (descritor de componentes) Descreve detalhadamente o componente de vídeo de um programa
Mosaic descriptor (descritor de mosaicos) Descreve a unidade de divisão relacionada ao serviço de mosaico (divisão de imagem) e conexão com outras organizações de canais, programas etc.
Stream identifier descriptor (descritor de identificação de
stream) Identifica individualmente cada componente Content descriptor (descritor de conteúdo) Descreve o gênero do programa
Parental rating descriptor (descritor de classificação
indicativa) Descreve a classificação indicativa do programa
Digital copy control descriptor (descritor de controle de
cópia digital) Descreve o controle de cópias e máxima taxa de gravação
Emergency information descriptor (descritor de informação
de emergência) Transmite os sinais de alarme de emergência e funções a eles relacionadas
Data component descriptor (descritor de componentes de
dados) Identifica o formato do sinal de dados
System management descriptor (descritor de
gerenciamento de sistema) Identifica o radiodifusor
Local time offset descriptor (descritor de diferença de fuso
horário)
Descreve a diferença entre a hora real e a indicação de hora durante o horário de verão
Audio component descriptor (descritor de componentes de
áudio Descreve os parâmetros relacionados ao áudio digital
Hyperlink descriptor (descritor de hyperlink) Descreve a relação com outros programas, conteúdo de programas e informações relacionadas a um programa Data content descriptor (descritor de conteúdo de dados) Descreve o conteúdo de cada programa de dados
Tabela 10 (continuação)
Nome do descritor Função
Video decode control descriptor (descritor de controle de
decodificação de vídeo) Controla a decodificação de vídeo na mudança de eventos para um mesmo service_id
Reference descriptor (descritor de referência) Descrição da referência do nó dos programas e do evento local
Partial reception descriptor (descritor de recepção parcial) Identifica o serviço one-seg na transmissão terrestre
Series descriptor (descritor de séries) Descreve a informação de séries em eventos múltiplos
Event group descriptor (descritor de grupo de eventos) Descreve a informação de agrupamentos de eventos múltiplos
SI parameter descriptor (descritor de parâmetros de SI) Descreve os parâmetros de SI empregados (grupo periódico, período de reenvio etc.) Broadcaster name descriptor (descritor de nome do
radiodifusor) Descreve do nome do radiodifusor
Component group descriptor (descritor de grupo de
componentes)
Descreve o agrupamento de componentes múltiplos em televisores com multiview
SI prime TS descriptor (descritor do principal TS do SI) Descreve a informação de identificação do principal TS do SI e parâmetros de transmissão associados TS information description (descritor de informação do TS)
Descreve de informação relacionada ao TS tal como a associação do número de “remote_control_key” (canal virtual) ou a descrição
de uma camada de transmissão
Extended broadcaster descriptor (descritor de radiodifusor
estendido) Descreve a informação do radiodifusor não limitada à rede
Logo transmission descriptor (descritor de transmissão de
logotipos) de logotipo em formato CDT) ou a uma string de logotipo simples Associa um service_id a um logo_id (apontamentos para dados
Content availability descriptor (descritor de disponibilidade
de conteúdo) Descreve a informação de controle de gravação e saída dos programas
Carousel compatible composite descriptor (descritor de
composição do carrossel de dados) Descreve o esquema de carrossel de dados
Partial transport stream descriptor (descritor do feixe de
transporte parcial) Descreve o feixe de transporte parcial
Network identifier descriptor (descritor de identificação de
rede) Descreve o identificador da rede
Download content descriptor (descritor de conteúdo de
atualização de receptores)
Descreve o atributo das informações, como tamanho e tipo de conteúdo arquivos que são utilizados na atualização, e o
download_id Carousel identifier descriptor (descritor identificador de
carrossel)
Descreve o identificador de carrossel especificado na ISO/IEC 13818-6
Association tag descriptor (descritor de associação de
etiqueta)
Descreve a associação de informação de identificadores especificados na ISO/IEC 13818-6
Deffered association tags descriptor (descritor de
informação de associação estendida) Complementa as informações de identificadores especificados na ISO/IEC 13818-6
6.3 Uso dos identificadores
Os valores de identificação dos descritores (descriptor tag) da Tabela 10 são mostrados na ABNT NBR 15603-1:2007, subseção 6.3. Convém que o emprego dos identificadores esteja de acordo com a ARIB TR-B14:2007, volume 4, subseção 5.3.
7 Utilização dos campos comuns a todas as tabelas
Convém que o uso dos campos comuns a todos os receptores esteja de acordo com a ARIB TR-B14:2007, volume 4, subseção 6.
8 Caracterização de serviço e evento
8.1 Caracterização de serviço e tipo de serviço 8.1.1 Tipos de serviço
Um serviço é uma série de programas que podem ser transmitidos por cada radiodifusor.
Convém que seja definido para cada serviço um service_id no descritor de lista de serviços presente na NIT e na SDT (exceto para os serviços de atualização do receptor). Analogamente, convém definir o tipo do serviço pela associação a um service_type, cujos valores são definidos na ABNT NBR 15603-2:2007, 8.3.13. Nas transmissões terrestres, os seguintes tipos de serviço são recomendados:
serviço de televisão digital; serviço de dados;
serviço especial;
serviço de atualização do receptor.
8.1.2 Serviço de televisão digital
O serviço de televisão digital é o serviço que contém pelo menos um stream de vídeo e que é primariamente alocado para ouvir e visualizar os streams de áudio e vídeo.
Este serviço sempre permite recepção estável de programas, mesmo para receptores que não estejam equipados com a função de recepção de dados.
8.1.3 Serviço de dados
O serviço de dados é o serviço que contém pelo menos um carrossel de dados e que é primariamente alocado para ouvir e visualizar o conteúdo dos dados em tempo real.
8.1.4 Serviço especial (serviço especial de vídeo/serviço especial de dados)
O serviço especial é o serviço preparado para ser transmitido em intervalos irregulares sobre um service_id diferente daqueles dos serviços regulares de canais.
Este serviço não é usado durante operação regular e não é dada nenhuma notificação prévia aos telespectadores a respeito deste serviço.
8.1.5 Serviço de atualização do receptor
O serviço de atualização do receptor é um serviço de manutenção do software para os receptores. O serviço inclui correção de bugs, resolução de problemas relacionados à transmissão, problemas que possam surgir de diferença de interpretação e de operação pelas unidades receptoras, melhoria da imagem, aceleração e melhoria da operabilidade.
Este serviço também inclui a tabela de código de gênero de programa, tabela de código de característica de programa e prazo de reserva normalmente aplicado a todos os receptores.
8.2 Caracterização de evento 8.2.1 Conceitos básicos de evento
Um evento é uma coleção de fluxos de dados elementares dentro de um fluxo de transporte, com horário de início e fim definidos e contendo apenas um programa como, por exemplo, uma novela ou jornal.
Considera-se que um evento foi definido quando o event_id é enviado no event_loop da EIT. Os conceitos básicos da configuração de um evento são:
durante a suspensão de um serviço, não é necessário configurar um evento, entretanto, convém que todos os eventos de televisão digital contenham pelo menos um stream de vídeo cujo stream_type é 0x1B e um stream de áudio cujo stream_type é 0x11;
o número máximo de eventos por dia é de 96 eventos por serviço; o tempo de duração para cada evento pode variar entre 1 min e 48 h;
a descrição de um evento pode ser alterada, como, por exemplo, alterando o horário de início e/ou duração etc.; convém que o valor do event_Id enviado pela EIT seja único para cada serviço;
quando um event_id que vinha sendo transmitido pela EIT deixa de ser transmitido, significa que o evento terminou ou foi cancelado. Não convém que o event_id que estava sendo utilizado seja atribuído a nenhum novo evento antes de pelo menos 24 h após o final do evento, para que não possa ser calculado a partir do horário de início (start_time) mais a duração (duration).
8.2.2 Reutilização do evento_id
Recomenda-se que a reutilização do event_id esteja de acordo com a ARIB TR-B14:2007, volume 4, subseção 8.2.1.
9 Nível de distribuição das tabelas PSI/SI e seus descritores
O nível de transmissão para as tabelas PSI/SI necessárias para a transmissão de televisão digital terrestre é mostrado na Tabela 11 e o nível de distribuição dos descritores associados, na Tabela 12.
Tabela 11 — Nível de transmissão das tabelas PSI/SI
Table_id Tabela Nível de transmissão
0x00 PAT Recomendado
0x02 PMT Recomendado
0x40 NIT Recomendado
0x42 SDT Recomendado
0x4E H-EIT(p/f), M-EIT(p/f), L-EIT(p/f) Recomendado 0x4E M(p/f, after), L-EIT(p/f, after) Enviada quando necessário 0x50 - 0x57 EIT(schedule basic) Enviada quando necessário 0x58 - 0x5F EIT(schedule extended) Enviada quando necessário
0x72 ST Enviada quando necessário
0x73 TOT Recomendado
0xC4 BIT Recomendado
Tabela 12 — Nível de distribuição dos descritores
Table id Tabela Descritor Nível de distribuição
Digital Copy Control Descriptor Enviado quando necessário
Content Availability Descriptor Enviado quando necessário PMT(1o loop)
Parental Rating Descriptor Enviado quando necessário. Recomendado na EIT.
Stream Identifier Descriptor Sempre enviado
Video Decode Control Descriptor Enviado quando necessário
Data Component Descriptor Enviado quando necessário
0x02
PMT (2o loop)
AAC descriptor Sempre enviado
Network Name Descriptor Sempre enviado
NIT (1o loop)
System Management Descriptor Sempre enviado
Service List Descriptor Sempre enviado
Terrestrial Delivery System
Descriptor Sempre enviado
TS Information Descriptor Sempre enviado
0x40
NIT (2o loop)
Partial Reception Descriptor Enviado quando necessário
Service Descriptor Sempre enviado
0x42 SDT
Digital Copy Control Descriptor Enviado quando necessário 0x4E EIT De acordo com a Tabela 19 De acordo com a Tabela 19 0x73 TOT Local Time Offset Descriptor Sempre enviado
10 Transmissão das tabelas e suas seções
10.1 Divisão das seções
10.2 Taxas de repetição de tabelas PSI
Convém que as taxas de repetição das tabelas PSI estejam de acordo com a Tabela 13.
Tabela 13 — Taxas de repetição de tabelas PSI
Tipo de tabela Taxa de repetição
PAT 100 ms
PMT (serviços transmitidos em camadas que
não a camada de recepção parcial) 100 ms
a
PMT (serviços transmitidos na camada de
recepção parcial, para serviço one-seg) 200 ms
b
CAT 10 s
a Para serviços de atualização do receptor, o ciclo de transmissão da PMT pode se ampliado para até 1 s. b Até 500 ms podem ser usados.
10.3 Faixas de mudança de ciclo de transmissão e ciclo-padrão para parâmetros de transmissão aplicados a todas as estações
A Tabela 14 apresenta as faixas de mudança de ciclo de transmissão e a duração do ciclo-padrão para cada grupo de taxa de repetição para parâmetros aplicados a toda estação e a Tabela 15 apresenta o range dos parâmetros referentes à taxa de repetição.
Tabela 14 — Faixas de mudança de ciclo de transmissão e ciclos-padrão para parâmetros de transmissão aplicados a todas as estações
Range de mudança de ciclo
Grupo de taxa de repetição Parâmetro
Mínimo s Máximo s Duração do ciclo padrão s NIT - 1 3 1 BIT - 1 3 1 SDT - 1 3 2 H-EIT [p/f] - 1 3 1
Grupo de taxa de repetição
básica D1 60 180 60 Grupo 1 de taxa de repetição estendida S1 3 5 3 Tipo de televisão Grupo 2 de taxa de repetição estendida S2 10 30 10
Grupo de taxa de repetição
básica D3 60 180 60
H-EIT
[programação básica]
Tipo de
dado Grupo de taxa de repetição
estendida S4 3 5 3
Tabela 15 — Parâmetro que mostra o range da taxa de repetição Range para alteração do
parâmetro Parâmetro Definição
Mínimo Máximo
Valor-padrão
D1 8 dias 8 dias 8 dias
D3
Representa o número de dias (iniciando na data atual) que cada emissora transmite através da H-EIT [schedule
basic] 2 dias 2 dias 2 dias
S1 3 segmentos 3 segmentos 2 segmentos
S2 0 segmentos 21 segmentos 13 segmentos
S4
Representa o número de segmentos dentro do range para o grupo de taxa de
repetição estendida na H-EIT [schedule
extended] 0 segmentos 24 segmentos 0 segmentos
EM1
Representa o número de programas (iniciando na data atual) que cada
emissora transmite através da M-EIT 2 programas 10 programas 2 programas EL1
Representa o número de programas (iniciando na data atual) que cada
emissora transmite através da L-EIT 2 programas 10 programas 2 programas
11 Empacotamento do TS e regras de transmissão
Convém que o empacotamento do TS e as regras para sua transmissão estejam de acordo com a ARIB TR B-14:2007, volume 4, seção 11.
12 Especificação da transmissão dos perfis EIT
12.1 Tipos de tabelas EIT
A ABNT NBR 15603-2 especifica a transmissão de três tipos de EIT: H-EIT, M-EIT e L-EIT. Assim, convém que as informações do evento obtidas através dessas tabelas sejam mostradas na área correspondente a cada um dos tipos de EPG. Sendo assim, é recomendado que o receptor, ao receber a informação proveniente da tabela H-EIT, mostre a informação na área reservada ao “EPG do tipo H”; caso receba uma M-EIT, convém que o dado seja mostrado na área reservada ao “EPG do Tipo M” e, analogamente, caso receba uma L-EIT, a informação deve ser mostrada na região designada ao “EPG do Tipo L.
A Tabela 16 mostra os termos relativos à EIT e suas respectivas descrições.
Tabela 16 — Definições dos nomes utilizados pela EIT
Nome Definição
EIT Termo utilizado para identificar H-EIT, M-EIT e L-EIT EIT[p/f] Termo utilizado para designar H-EIT[p/f]/M-EIT[p/f]/L-EIT[p/f]
EIT[schedule] Termo utilizado para designar H-EIT[schedule basic]/H-EIT[schedule extended] H-EIT Termo utilizado para designar H-EIT[p/f]/H-EIT[schedule basic]/H-EIT[schedule extended] M-EIT Termo utilizado para designar M-EIT[p/f]/M-EIT[p/f seguinte]
12.2 Identificação
Os PID para a identificação dos diferentes tipos de EIT são monstrados na Tabela 17.
Tabela 17 — PID dos diferentes tipos de EIT
Tipo da EIT PID
H-EIT 0x0012 M-EIT 0x0026 L-EIT 0x0027 Convém que a identificação de Table_id das seções da EIT esteja em conformidade com a Tabela 18.
Tabela 18 — Table_id das seções da EIT Tipo da EIT Table_id
H-EIT[p/f] 0x4E H-EIT [schedule basic] 0x50 - 0x57
H-EIT [schedule extended] 0x58 - 0x5F
M-EIT 0x4E L-EIT 0x4E
12.3 Descritores em cada um dos tipos de EIT
Tabela 19 — Possíveis descritores em cada um dos tipos da EIT
12.4 Detalhamento dos descritores da EIT
NOTA Os descritores indicados de 12.4.1 a 12.4.6 são os principais descritores enviados pela EIT. Convém que os descritores não detalhados nesta Subseção estejam de acordo com a ABNT NBR 15603-2 e ABNT NBR 15603-3.
12.4.1 Descritor de eventos curtos
O descritor de eventos curtos (short event descriptor) contém uma breve descrição sobre o evento a que se refere, utilizado no EPG ou outra interface de informação para o usuário, especificado com tag_value 0x4D para transmissão.
12.4.2 Descritor de componente
O descritor de componente (component descriptor) identifica o tipo de componente para um component_tag de vídeo e descreve o componente em formato de texto. A ABNT NBR 14603-2:2007, subseção 8.3.4, contém a especificação detalhada deste descritor cujo tag_value é igual a 0x50.
Nº value Tag Descriptor H-EIT [p/f] [Schedule H-EIT
basic] H-EIT [Schedule extended] M-EIT [Schedule extended] M-EIT [p/f] M-EIT [p/f
after] L-EIT [p/f] L-EIT [p/f after] 1 0X4D Short event descriptor Recomendado Recomendado Não se aplica Não se aplica Recomendado Recomendado Recomendado Recomendado 2 0x4E Extended event
descriptor Opcional Não se aplica Opcional Opcional Não se aplica Não se aplica Não se aplica Não se aplica
3 0x50 Component descriptor Recomendado a Recomendado a Não se aplica Não se aplica Recomendadoa Recomendadoa Não se aplica Não se aplica 4 0x54 descriptor Content Opcional Opcional Não se aplica Não se aplica Opcional Opcional Opcional Opcional 5 0xC1 Digital copy control
descriptor Opcional Opcional
Não se
aplica Não se aplica Opcional Opcional Opcional Opcional 6 0xC4 component Audio
descriptor
Recomendado
a Recomendado a Não se aplica Não se aplica Recomendadoa Recomendadoa Não se aplica Não se aplica
7 0xC7 contents Data
descriptor Opcional Opcional
Não se
aplica Não se aplica Opcional Opcional Não se aplica Não se aplica 8 0xD5 descriptor Series Opcional Opcional Não se aplica Não se aplica Opcional Opcional Não se aplica Não se aplica 9 0xD6 Event group
descriptor Opcional Opcional
Não se
aplica Não se aplica Opcional Opcional Não se aplica Não se aplica 10 0x55 Parental rating
descriptor Recomendado Recomendado
Não se
aplica Não se aplica Recomendado Recomendado Recomendado Recomendado 11 0XDE availability Content
descriptor Opcional Opcional
Não se
aplica Não se aplica Opcional Opcional Opcional Opcional 12 0x42 descriptor Stuffing Opcional Opcional Opcional Opcional Opcional Opcional Opcional Opcional 13 0xD9 _group_descomponent
criptor Opcional Opcional Opcional Opcional Opcional Opcional Opcional Opcional
12.4.3 Descritor de componente de áudio
O descritor de componente de áudio (audio component descriptor), identificado com o tag_value 0xC4, contém informações sobre os parâmetros dos ES de áudio e expressa o ES em formato texto. A ABNT NBR 15603-2, subseção 8.3.26, contém a especificação detalhada deste descritor.
12.4.4 Descritor de classificação indicativa
O descritor de classificação indicativa (parental rating descriptor) fornece a classificação indicativa baseada na Portaria nº 1220 do Ministério da Justiça e é identificado com o tag_value 0x55.
A informação de classificação indicativa também pode ser inserida na PMT, caso a emissora não deseje configurar a informação de classificação indicativa por evento. Nesse caso, convém que a prioridade do receptor seja atribuída da seguinte forma: PMT > EIT.
A ABNT NBR 15603-2:2007, seção 8.3.11, contém a especificação detalhada desse descritor.
12.4.5 Descritor de controle de cópia digital
O descritor de controle de cópia digital (digital copy control descriptor), identificado com o tag_value 0xC1, contém informações que permitem o controle de geração de cópias digitais, em equipamentos de gravação digital. A ABNT NBR 15603-2:2007, subseção 8.3.23, contém a especificação detalhada deste descritor.
12.4.6 Descritor de disponibilidade de conteúdo
Convém que o descritor de disponibilidade de conteúdo (content availability descriptor), identificado com o
tag_value 0xDE, que contém informações para controlar gravações e saída de vídeo, seja utilizada em conjunto
com o descritor de controle de cópias digitais. A ABNT NBR 15603-2:2007, subseção 8.3.45, contém a especificação detalhada deste descritor.
12.4.7 Tipo básico de distribuição da EIT
Os tipos da EIT transmitidos para cada serviço são chamados de tipos básicos de distribuição da EIT. Convém que os tipos de EIT e os locais de transmissão estejam em conformidade com a Tabela 20.
Tabela 20 — Tipos de EIT e sua localização
Tipo de receptor distribuição da EIT Tipo básico de Camada de transmissão
Receptor fixo H-EIT Mesma camada em que o serviço é transmitido Receptor móvel M-EIT Mesma camada em que o serviço é transmitido Receptor one-seg L-EIT Mesma camada em que o serviço é transmitido
Convém indicar o tipo básico da EIT, seja ela H-EIT, M-EIT ou L-EIT dentro do loop de cada um dos serviços através da seção EIT_user_defined_flag, que é um campo de 3 bits descrito na tabela SDT.
12.5 Tipo estendido de distribuição da EIT
Em adição aos tipos básicos que podem ser transmitidos, caso seja necessário, é possível transmitir outro tipo de EIT para um mesmo serviço. Essa opção é conhecida como tipo estendido de distribuição da EIT.
EXEMPLO Na transmissão do segmento do serviço one-seg, convém transmitir o tipo de distribuição básica para EIT referente ao segmento parcial: L-EIT. Entretanto, caso se queira prover mais opções de serviços associados ao “EPG tipo H”, é possível transmitir a H-EIT como um tipo estendido de distribuição da EIT.
12.6 Restrições para a utilização dos tipos estendidos de distribuição da EIT
Há algumas restrições para a utilização dos tipos estendidos de distribuição da EIT. As Tabelas 21 a 26 mostram seis configurações que simulam as possibilidades de transmissão do sistema brasileiro de televisão digital, com as possibilidades de transmissão das tabelas EIT básicas e estendidas.
Tabela 21 — Transmissão em segmentos de baixa proteção (camada A) para um receptor fixo
Configuração do segmento Serviço
Camada A
Segmento com baixa proteção H-EIT (básico)
Tabela 22 — Transmissão de segmentos com baixa proteção (camada A) para um receptor móvel
Configuração do segmento Serviço
Camada A
M-EIT (básico) Segmento com baixa proteção
H-EIT (estendido)
Tabela 23 — Transmissão de segmento com alta proteção (camada A) para recepção one-seg e segmentos com baixa proteção
(camada B) para receptores fixos Configuração do segmento Configuração do segmento Serviço Camada A Camada B L-EIT (Básico) Segmento com alta proteção
M-EIT (estendido) Não utilizado H-EIT (básico) Segmento com baixa proteção Não utilizado
Tabela 24 — Transmissão de segmentos com alta proteção (camada A) para recepção móvel e segmentos com baixa proteção
(camada B) para receptores fixos Configuração do
segmento Configuração do segmento Serviço
Camada A Camada B
Segmento com alta proteção M-EIT (básico) Não utilizado H-EIT (básico) Segmento com baixa proteção Não utilizado
H-EIT (estendido)
Tabela 25 — Transmissão de segmento com alta proteção (camada A) para recepção one-seg e outro segmento com baixa proteção
(camada B) para receptores móveis Configuração do
segmento Configuração do segmento Serviço
Camada A Camada B
M-EIT(estendido) Segmento com alta proteção L-EIT (Básica)
H-EIT (estendido) M-EIT(básico) Segmento com baixa proteção Não utilizado
H-EIT (estendido)
Tabela 26 — Transmissão de segmento com alta proteção (camada A) para recepção one-seg, segmentos com média proteção (camada B) para receptores móveis e segmentos
com baixa proteção (camada C) para recepção fixa Configuração do
segmento Configuração do segmento Configuração do segmento Serviço
Camada A Camada B Camada C
Segmento com alta proteção L-EIT (básico) M -EIT (estendido) H-EIT (estendido) Segmento com média proteção Não utilizado M -EIT (básico) H-EIT (estendido) Segmento com baixa proteção Não utilizado Não utilizado H-EIT (básico)
12.7 Tabelas e descritores utilizados para transmissão de tabelas EIT
Tabela 27 — Localização dos descritores
Table_id Table Descritor Nível de transmissão
Short event descriptor Recomendado
Component descriptor Recomendado a
Content descriptor Enviado quando necessário
Digital copy control descriptor Enviado quando necessário Audio component descriptor Recomendado a
Data content descriptor Enviado quando necessário a
CA contract info descriptor Enviado quando necessário a
Event group descriptor Enviado quando necessário a
Component group descriptor Enviado quando necessário
Series descriptor Enviado quando necessário a
Extended event descriptor Enviado quando necessário 0x4E H-EIT[p/f]
Parental rating descriptor Recomendado
Short event descriptor Recomendado
Component descriptor Recomendado a
Content descriptor Enviado quando necessário
Digital copy control descriptor Enviado quando necessário Audio component descriptor Recomendado a
Data content descriptor Enviado quando necessário a
CA contract info descriptor Enviado quando necessário a
Event group descriptor Enviado quando necessário a
Component group descriptor Enviado quando necessário
Series descriptor Enviado quando necessário a
0x4E M-EIT [p/f after] M-EIT[p/f]
Parental rating descriptor Recomendado
Short event descriptor Recomendado
CA contract info descriptor Enviado quando necessário
Content descriptor Enviado quando necessário
Digital copy control descriptor Enviado quando necessário Audio component descriptor Enviado quando necessário 0x4E L-EIT [p/f after]
Parental rating descriptor Recomendado
Short event descriptor Recomendado
Component descriptor Recomendado a
Content descriptor Enviado quando necessário
Digital copy control descriptor Enviado quando necessário Audio component descriptor Recomendado a
Data content descriptor Enviado quando necessário a
CA contract info descriptor Enviado quando necessário a
Event group descriptor Enviado quando necessário a
Component group descriptor Enviado quando necessário
Series descriptor Enviado quando necessário a
0x50-0x57 H-EIT [schedule basic]
Parental rating descriptor Recomendado
0x58-0x5F H-EIT [schedule extended] Extended event descriptor Enviado quando necessário a
12.8 Parâmetros aplicados a cada estação
Convém que os parâmetros aplicados a cada estação estejam em conformidade com a ARIB TR-B14:2007, volume 4, subseção 10.4.
13 Transmissão da EIT
Convém que os detalhes da transmissão da EIT estejam em conformidade com a a ARIB TR-B14:2007, volume 4, seção 13.
14 Distribuição dos valores de component_tag
14.1 Atribuição dos valores de component_tag
Para garantir a exibição contínua de um ES pelo receptor, convém que o campo component_tag não seja alterado, a menos que haja interação do usuário.
Os valores recomendados de component_tag para cada tipo de componente e os valores de component_tag para o ES primário são apresentados na Tabela 28.
Tabela 28 — Atribuição dos valores para component_tag Tipo do componente component_tag Valores do Descrição
Vídeo a 0x00 a 0x0F 0x00: recomendado para ES primário de vídeo Áudio a 0x10 a 0x2F 0x10: recomendado para ES primário de áudio
0x40 ES primário de dados
0x30 ES de caption (legenda e closed caption) principal 0x31 a 0x37 ES de caption (legenda e closed caption) secundários
0x38 ES default para main superimposed 0x39 a 0x3F ES referentes a sub superimposed 0x40 a 0x6F Monomídias e carrossel de objetos Outros b
0x70 - 0x7F Mensagens de eventos e carrossel de dados (DDI e DDB) 0x80 ES primário para carrossel de dados 0x81 ES primário para vídeo 0x82 ES secundário de vídeo 0x83 ES primário para áudio (24 kHz) 0x84 ES secundário para áudio (24 kHz) 0x85 ES primário para áudio (22,05 kHz) 0x86 ES secundário para áudio (22,05 kHz) 0x87 Caption (legenda e closed caption)
0x88 Superimposed
0x89 a 0x8F Reservado (ver Tabela 36) 0x90 ES primário para áudio (16 kHz) Recepção parcial
(0x80 a 0x8F)
Quando um serviço de televisão digital possuir apenas um fluxo de vídeo, áudio e/ou dados e o component_tag não for informado, convém ao receptor admiti-lo como fluxo primário.
14.2 ES Primário
ES primário é o componente ou grupo de componentes que são os primeiros a serem mostrados quando o serviço é selecionado. O campo que define esse valor é o component_tag.
Quando um ES é escolhido e seu conteúdo decodificado, o receptor continua decodificando esse ES, independentemente se está em um evento ou entre eventos, e assim fica até que o usuário escolha outro ES.
14.3 Prioridade
Quando houver mais de um ES secundário com o mesmo stream_type, definidos em uma mesma PMT, e quando mais de um descriptor de componente ou descritor de componente de áudio existir na EIT, convém que a prioridade seja dada ao ES com o menor valor de component_tag.
14.4 Identificadores do TS
Tabela 29 — Alocação de tipo de fluxo
Valor Descrição
0x00 Reservado
0x01 De acordo com a ISO/IEC 11172 -2
0x02 De acordo com a ITU Recommendation H262 0x03 De acordo com a ISO/IEC 11172-3
0x04 De acordo com a ISO/IEC 13818-3 0x05 Seção
0x06 Pacote PES
0x07 De acordo com a ISO/IEC 13522-5 (MHEG)
0x08 De acordo com a ITU-T Recommendation H222.0:2002, Anexo 1 0x09 De acordo com a ITU-T Recommendation H.222.1
0x0A De acordo com a ISO/IEC 13818-6 (tipo A) 0x0B De acordo com a ISO/IEC 13818-6 (tipo B) 0x0C De acordo com a ISO/IEC 13818-6 (tipo C) 0x0D De acordo com a ISO/IEC 13818-6 (tipo D)
0x0E De acordo com a ITU Recommendation H222.0 ( auxiliary data) 0x0F De acordo com a ISO/IEC 13818-7 (ADTS transport syntax) 0x10 De acordo com a ISO/IEC 14496-2
0x11 De acordo com a ISO/IEC 14496-3: áudio (LATM/LOAS transport syntax)
0x12 De acordo com a ISO/IEC 14496-1: SL – fluxo de pacotes ou fluxo de FlexMux transportada nos pacotes de PES 0x13 De acordo com a ISO/IEC 14496-1: SL – fluxo de pacotes ou fluxo de FlexMux transportada na ISO/IEC 14496-1 0x14 De acordo com a ISO/IEC 13818-6, protocolo de sincronização de download
0x15 Metadados transportados por um pacote PES 0x16 Metadados transportados por uma metadata_sections
0x17 Metadados transportados pelo carrossel de dados de acordo com a ISO/IEC 13818-6 0x18 Metadados transportados pelo carrossel de objetos de acordo com a ISO/IEC 13818-6
0x19 Metadados transportados por um protocolo de download sincronizado de acordo com a ISO/IEC 13818-6 0x1A IPMP stream especificado na ISO/IEC 13818-11
0x1B De acordo com a ITU Recommendation H.264 e ISO/IEC 14496-10: vídeo 0x1C- 0x7D Indefinido
0x7E Data piping
0x7F IPMP stream
Convém garantir que serviços fornecidos em camadas que não a camada de recepção parcial possam fazer referência tanto aos fluxos elementares transmitidos na camada de recepção parcial quanto a todas outras camadas. A Tabela 30 mostra os fluxos que são transmitidos em camadas diferentes da camada de recepção parcial.
Tabela 30 — ES para transmissão em camadas diferentes que o destinado para recepção parcial Tipo de stream Stream_type_id Component tag value Data component descriptor
H.264 vídeo 0x1B 0x00 a 0x0F Não é inserido
MPEG-4 AAC áudio (48 kHz) 0x11 0x10 a 0x2F Não é inserido
Caption 0x30 a 0x37 Caption e superimposed Superimposed 0x06 0x38 a 0x3F Inserido. O valor do data_component_id é igual a 0x0008 MPEG-1 vídeo 0x01 MPEG-2 vídeo 0x02 MPEG-4 vídeo MPEG-4/H.264 AVC 0x1B MPEG -1 áudio 0x03 MPEG -2 AAC áudio 0x0F Monomídia
MPEG-4 AAC áudio 0x11
Não é inserido Carrossel de objetos 0X0B 0x40 a 0x6F Inserido ª. O valor do data_component_id é igual a 0X00A0 Mensagens de eventos e carrossel de
dados (DII e DDB) 0x0D 0x70 – 0x7F
Inserido a. O valor do
data_component _id
é igual a 0x000C
a A inserção do descritor no caso do componente possuir apenas mensagens de eventos é opcional.
Convém garantir que serviços fornecidos na camada de recepção parcial possam fazer referência somente às ES transmitidas na camada de recepção parcial. A Tabela 31 lista as ES que são transmitidas na camada de recepção parcial.
Tabela 31 — ES transmitidos na camada destinada à recepção parcial
Tipo de stream Stream type ID Component tag value Data component descriptor
Vídeos H.264 perfil básico e taxa de
quadros até 30fps 0x1B 0x81, 0x82 Não é inserido MPEG-4 HE- AAC áudio (24 kHz) 0x11 0x83, 0x84 Não é inserido MPEG-4 HE-AAC áudio (22,5 kHz) 0x11 0x85, 0x86 Não é inserido MPEG-4 HE-AAC áudio (16 kHz) 0x11 0x90, 0x91 Não é inserido
Caption 0x06 0x87 Inserido. O valor do data_component_id
é igual a 0x0012 AAC
áudio
(24 kHz) 0x11 0x8C, 0x8D Não é inserido ES que apenas podem
ser referenciados por serviços de distribuição
de dados que estejam em uma camada diferente da camada de
recepção parcial
AAC áudio
(48 kHz) 0x11 0x8E, 0x8F Não é inserido
Apenas transmissão do carrossel de dados (DII e DDB) ou transmissão do carrossel de dados e mensagem de eventos
0x0D 0x80, 0x8B
Inserido. O valor do
data_component_id
é igual a 0x00D
Transmissão apenas de mensagens
de eventos 0x0D 0x89, 0x8A Não é inserido
14.5 Divisão de seções
Tabela 32 — Divisão de seção
Tabela Caso Regra
PAT, PMT,
TOT Sempre Convém transmitir uma única seção. Recomenda-se que section number e last section number sejam "0"
Caso básico Convém transmitir uma única seção. Recomenda-se que section
number e last section number sejam "0"
NIT, BIT
Caso estendido
Convém transmitir duas seções:
- a seção de "section number = 0" carrega o primeiro loop. Convém que o comprimento do segundo loop seja 0
- a seção de "section number = 1" carrega o segundo loop. Convém que o comprimento do primeiro loop seja 0
Convém que a contagem do segundo loop seja 1
Caso básico Convém transmitir uma única seção. Recomenda-se que section number e last section number sejam "0"
SDT
Caso estendido
Convém transmitir as seções uma por uma:
- a seção de "section number = 0" carrega o loop do primeiro serviço no TS correspondente
- a seção de "section number = (n-1)" carrega o loop do serviço de número "n" no TS correspondente
EIT [p/f] Sempre Convém transmitir duas seções: - a seção de "section number = 0" carrega o loop do presente evento - a seção de "section number = 1" carrega o loop do evento seguinte
EIT [schedule] Sempre
Convém transmitir as seções uma por uma:
- a seção de "section number = 0" carrega o loop do primeiro evento no serviço correspondente
- a seção de "section number = (n-1)" o loop de evento de numero "n" no serviço correspondente
15 Especificações para “em serviço” e “fora de serviço”
Com relação ao emprego das tabelas PSI/SI para o status “em serviço” e “fora de serviço”, convém que: as tabelas PAT e PMT válidas sejam transmitidas para o serviço “em serviço”;
a descrição do serviço na SDT não seja alterada independentemente do status de “em serviço” e “fora de serviço”;
quando todos os serviços dentro do TS relevante estão na condição “fora de serviço”, a PAT seja esvaziada independentemente das outras informações PSI/SI.
