REUSO DE SOFTWARE E COMPONENTES

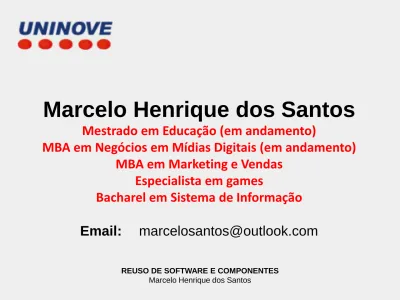

Marcelo Henrique dos Santos
Marcelo Henrique dos Santos
Mestrado em Educação (em andamento)
MBA em Negócios em Mídias Digitais (em andamento) MBA em Marketing e Vendas
Especialista em games
Bacharel em Sistema de Informação Email: marcelosantos@outlook.com
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
AULA 03
Linha de Produto
Introdução
• Um ponto crítico no projeto e na construção de todo o sistema de software é sua arquitetura: isto é, sua
organização bruta como uma coleção de
componentes de interação.
• Uma boa arquitetura pode permitir que um sistema satisfaça às exigências chaves em áreas como: o desempenho, a confiabilidade, a portabilidade, a escalabilidade, e a sua interoperabilidade.
• Uma arquitetura má pode ser desastrosa.
Introdução
• Apesar da existência de livros, artigos e
ferramentas, a Arquitetura de Software
todavia ainda está em uma fase pouco
madura.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
5
A Crise de Software
• Dificuldades no Trabalho com Software
– Medidas pobres de eficiência e qualidade – Insatisfação do usuário é frequente
• Pouco entendimento dos requisitos
• Problemas de Comunicação entre o usuário e o analista
– A qualidade do software é frequentemente suspeita
6
A Crise de Software
• Dificuldades no Trabalho com Software
– Software existente é muito difícil de manter
• E tem que ser mantido até ser substituído
REUSO DE SOFTWARE E COMPONENTES
7
A Crise de Software
• Causas
– Introdução de erros no processo
• Má especificação • Mau projeto
• Má implementação
• Testes incompletos ou mal feitos
– Problemas na comunicação homem-máquina
REUSO DE SOFTWARE E COMPONENTES
8
A Crise de Software
• Causas
– Problemas na gerência
• Falta de treinamento em novas técnicas de desenvolvimento
• O processo está evoluindo muito rapidamente em função do aprendizado. É necessário reciclar
REUSO DE SOFTWARE E COMPONENTES
9
Problemas
• Complexidade– Especificar sistemas é uma atividade bastante complexa. Não se trata apenas de fazer uns “programinhas”.
• Insatisfação dos usuários
– usuários sentem-se frustrados com sistemas difíceis de serem operados e/ou cujo desenvolvimento se prolonga por vários anos.
– usuário precisa de sistemas funcionando de acordo com suas necessidades
“O valor de um sistema está em atender com
precisão as necessidades de seus usuários.”
10
Problemas
• Produtividade– Costuma estar quase sempre aquém do desejado. – Freqüentemente, a alocação de recursos e
atividades são desbalanceadas.
– Algumas questões recebem consideração
demasiada, enquanto outras são
insuficientemente consideradas.
– Custos, tempo e recursos geralmente são subestimados
11
Problemas
• Confiabilidade do Sistema– Há diversas estatísticas que provam a pouca confiabilidade de boa parte dos sistemas.
– depende do uso de métodos que possam garantir uma boa qualidade do produto construído
– Não basta que o sistema produza resultados solicitados pelo usuário.Mas que também tenha o desempenho adequado.
“Não é suficiente que o sistema seja eficiente. É necessário ainda que ele seja eficaz”
12
Problemas
• Manutenibilidade
– Facilidade de se modificar um sistema para adaptar-se a circunstâncias novas, inexistentes à época da implantação.
– Sistemas recentemente implantados são substituídos por novos, devido ao alto custo para sua manutenção
REUSO DE SOFTWARE E COMPONENTES
13
Custo de Mudanças
Custo 1x 1,5 a 5X 60 a 100 XDefinição Projeto Manutenção
Fase Crítica
14
Problemas
• Porque leva tanto
tempo
para terminar
programas e sistemas?
• Porque os
custos
são tão altos?
• Porque temos dificuldade de
medir
o
progresso do desenvolvimento do software?
• Porque não conseguimos detectar todos os
erros
antes de entregar o software aos
nossos clientes?
15
Problemas
• Porque
os
usuários
estão
sempre
insatisfeitos
com o software entregue?
REUSO DE SOFTWARE E COMPONENTES
16
Mitos...
• da Gerência...
Manuais de Regras e Procedimentos Ferramentas modernas de software e hardware são suficientes Estamos atrasados… Vamos alocarmais gente ao projeto!
Desatualizados, obsoletos
O uso eficiente de ferramental exige conhecimento
Custos de treinamento, gerência e
entendimento do processo de trabalho
17
Mitos...
• do Desenvolvedor/Programador...
Programa escrito e testado! Acabei! Até que o programaesteja “rodando” não há como medir
sua qualidade
O único produto de um projeto de software é o
conjunto de programas
Quanto mais cedo voce escrever o
código, mais tempo irá demorar para completá-lo
De 50 a 70 % do custo de produção de um software vai ser gasto para
operacionalizá-lo para o usuário
Revisões anteriores à codificação
Especificação, projeto, plano de trabalho
18
Mitos...
• do Cliente...
Uma lista de intenções (boas) é suficiente para começar
a produzir o software
Minhas necessidades vão mudar… Mas mudanças são fáceis de introduzir
porque software é bastante flexível
Custo de mudanças é muito alto
A Especificação do Software é a fase mais crítica do processo
Erros na fase inicial têm um custo muito alto de
19
Ciclo de Vida de
Software
Definição dos requisitos
Análise Projeto Implementação Teste/Avaliação Implantação Manutenção
Documentos são gerados a cada fase e servem de
Papéis
• Apesar de existirem numerosas definições sobre arquitetura do software, no núcleo de tudo está a noção de
que a arquitetura de um sistema descreve sua estrutura bruta.
• Esta estrutura ilumina as decisões de projeto de alto nível, incluindo coisas como:
– o sistema é composto das peças de interação, onde estão os principais caminhos de interação
– Adicionalmente, uma descrição arquitetural inclui informação suficiente para permitir a análise de alto nível e crítica do sistema.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Papéis
• Fornecendo uma descrição abstrata do sistema, a arquitetura expõe determinadas propriedades, ao mesmo tempo que esconde outras.
• Idealmente, esta representação fornece um guia de
entendimento intelectual do sistema como um todo,
permitindo aos projetistas raciocinar sobre a possibilidade
do sistema satisfazer a determinadas exigências.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Papéis
• Por exemplo: uma arquitetura para um aplicação de processamento de sinal, pode ser construída como uma rede do fluxo de dados em que os nós lêem vetores de entrada dos dados, transformam esses dados, e os escrevem aos vetores da saída.
• E aqui, os projetistas devem pensar em estruturas para este tipo de processamento.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Papéis
• Na elaboração da Arquitetura de um software,
6 papéis são desempenhados:
– Compreensão, – Reuso, – Construção, – Evolução, – Análise e – Gerência.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Papéis: Compreensão
• A arquitetura do software simplifica nossa
habilidade de entender grandes sistemas
apresentando-os em um alto nível do
abstração de forma a ser facilmente
compreendido.
• Além disso, expõe as principais restrições do
projeto do sistema, tanto quanto o aspecto
racional para fazer escolhas arquiteturais
específicas.
Papéis: Reuso
• Descrições de arquiteturas suportam reuso
em múltiplos níveis. Trabalhos correntes
focam
geralmente
em
bibliotecas
de
componentes.
• Projetos de Arquiteturas, promovem reuso em
grandes componentes e em Frameworks,
onde
seus
componentes
possam
ser
integrados.
Papéis: Construção
• A Construção de uma arquiterua oferece um
norte para os desenvolvedores, indicando ou
apresentando os maiors componentes e suas
dependências.
• Por exemplo: as camadas de uma arquitetura
tipicamente documentam as fronteiras da
implementação,
expondo
os
maiores
componentes e suas interfaces, bem como as
suas principais restrições.
Papéis: Evolução
• A arquitetura do software pode expor as dimensões na linha do tempo da possível evolução de um sistema.
• Deixa explícito "as paredes internas" de um sistema, os desenvolvedores do sistema podem melhor compreender as ramificações das mudanças, e estimar desse modo mais preciso o custo das modificações.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Papéis: Evolução
• Além disso, as descrições arquiteturais separam interesses sobre as funcionalidade de um componente da forma com que esse componente é conectado (interage) a outros componentes.
• Esta separação permite mais facilmente aos mecanismos da conexão obter um maior reuso e interoperabilidade.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Papéis: Análise
• As descrições arquiteturais fornecem novas
facilidades para a tarefa de análise tais como:
– a consistência do sistema,
– o conformidade dos atributos da qualidade, – a análise da dependência e
– A análises específicas de domínio para identificar arquiteturas semelhantes.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Papéis: Gerência
• A avaliação crítica de uma arquitetura conduz
tipicamente a uma grande compreensão das
exigências, das estratégias da execução, e de
riscos potenciais a serem enfrentados na
implementação de um sistema de software.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Linhas de Produtos e
Padrões
• O que são linhas de produtos?
– São produtos que apresentam similaridades nas suas especificações.
Entretanto, em uma abordagem de linha de
produto,
deve-se
também
considerar
requisitos para a uma família de sistemas, e o
relacionamento entre eles.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Codificação e
Disseminação
• Um problema inicial para o avanço de projetos arquiteturais como uma disciplina da engenharia de software era a falta do compartilhamento de conhecimento sobre arquiteturas e técnicas para desenvolver estas arquiteturas.
• Uma boa saída foi uso e padrões (pipes and filters, blackboard, MVC e outros).
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Linha de Produto de Software
• Por meio desta abordagem, é possível explorar as semelhanças dos seus produtos para aumentar o reúso de artefatos.
• A abordagem de LPS tem sido adotada na indústria de software.
• Vantagens:
• Maior reutilização de artefatos; • Maximização de lucros;
• Diminuição do time to market; • Diminuição de riscos;
• Produtos com maior qualidade;
• Contribuição para o aprimoramento; • ROI; etc.
Linha de Produto de Software
• Atividades Essenciais de LPS Arquitetura da LPS Arquitetura de cada produto da LPS 34Linha de Produto de Software
• A base de uma LPS é seu núcleo de artefatos.
– arquitetura da LPS, os componentes reusáveis, modelos de domínio, requisitos da LPS, modelos de características e planos de teste.
• Uma característica (feature) é uma capacidade do sistema que é relevante e visível para o usuário final. • O modelo de características inclui todas as
características de uma LPS e os seus inter-relacionamentos.
Linha de Produto de Software
• A definição explícita de variabilidades em LPS é a diferença chave entre o desenvolvimento de sistemas únicos e o desenvolvimento de LPS.
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Linha de Produto de
Software
• Exemplo de Modelo de Características
Legenda: Característica Obrigatória Característica Opcional Mutualmente Inclusivas Mutualmente Exclusivas 37
Linha de Produto de Software
• Variabilidade é a forma como os membros de
uma família de produtos podem se diferenciar
entre si.
• O gerenciamento de variabilidades é uma das
atividades mais importantes no gerenciamento
de uma LPS.
• A variabilidade é descrita por pontos de variação
e variantes.
Linha de Produto de
Software
• Ponto de variação: Um local específico de um
artefato em que uma decisão de projeto ainda não foi tomada;
• Variante: Corresponde a uma alternativa de projeto
para resolver uma determinada variabilidade.
• Restrições entre variantes: define os
relacionamentos entre duas ou mais variantes para que seja possível resolver um ponto de variação ou uma variabilidade.
Gerenciamento de
Variabilidade
Similaridades
Pontos de Variação
Artefato de uma Linha de Produto Variabilidade
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Gerenciamento de
Variabilidade
Pontos de Variação
Variantes Artefato de uma Linha de Produto
Variabilidade
Gerenciamento de
Variabilidade
Pontos de Variação
Artefato de uma Linha de Produto Variabilidade
Gerenciamento de
Variabilidade
Pontos de Variação
Artefato de uma Linha de Produto Variabilidade Restrições entre variantes Restrições entre variantes 43
Gerenciamento de
Variabilidade
Restrições entre variantes
Restrições entre variantes
Mutualmente exclusivas
(alternativa - XOR) – apenas uma delas
deve ser selecionada.
Opcionais – podem ser selecionadas ou não. Ou – uma ou mais
podem ser selecionadas.
Gerenciamento de
Variabilidade
Possíveis produtos da LPS
Gerenciamento de
Variabilidade
Possíveis produtos da LPS Ou – uma ou mais podem ser selecionadas. Opcionais – podem ser selecionadas ou não. (alternativa - XOR) – apenas uma delasdeve ser selecionada.
Mapeamento de Características
na arquitetura da LPS
• Uma das formas de se implementar características de LPS é tratando cada uma delas como um interesse presente na família.
• Interesses correspondem a requisitos, funcionais ou não, que devem estar presentes no sistema.
– Alguns são naturalmente transversais e, por isso, se espalham em vários pontos dentro do software.
– Quanto mais modularizado um interesse estiver dentro do projeto do software mais reusável será o seu projeto.
• Os interesses podem ser mapeados em artefatos da LPS usando estereótipos UML.
Mapeamento de Características
na arquitetura da LPS
Exemplo de Interface com Interesses associados usando estereótipos UML
REUSO DE SOFTWARE E COMPONENTES
Marcelo Henrique dos Santos
Metodologia Usada em PSS
• Use Case Descriptions – Nome do Caso de Uso – Categoria do Reuso
• obrigatório, opcional, alternativo
– Descrição – Atores
– Dependências
• Estende Caso de Uso X
– Pré-condições – Fluxo Principal – Fluxos Alternativos – Fluxos de Exceção – Pontos de Variação – Estruturas de Dados – Regras de Negócio 49
Metodologia Usada em PSS
• Application Engineering
– Documento de como derivar produto
• Instruções para Derivação
– Indicar que artefatos (use cases, diagramas, classes) pertencem ao kernel e a cada feature
• Arquivo de Configuração
– Arquivo de Propriedades – Arquivo XML do Spring
• Instanciação Automática
– GenArch
Referências
Atkinson, C., Bayer, J., Muthig, D.: Component-based product line development: The kobrA approach. In Donohoe, P., ed.: Proceedings of theFirstSoftware Product Line Conference. (2000) 289-309.
Cirilo, E., Kulesza, U., Lucena, C.: GenArch: A Model-Based Product Derivation Tool. In: Proceedings of the 1º Simpósio Brasileiro de Componentes, Arquiteturas e
Reutilização de Software (SBCARS 2007), Campinas, Brazil (2007) 17-24.
Clements, P., Northrop, L.: Software Product Lines: Practices and Patterns. Addison-Wesley, Boston, MA, USA (2002).
Software Product Lines. http://www.sei.cmu.edu/productlines/
Czarnecki, K., Eisenecker, U.: Generative Programming: Methods, Tools, and Applications. Addison Wesley Longman (2000).
Gomaa H. Designing Software Product Lines with UML: From Use Cases to Pattern-Based Software Architectures. Addison Wesley Longman Publishing Co., Inc., Redwood City, CA, USA, 2004.
Kang K. C., Kim S., Lee J., Kim K., Shin E., and Huh M.. Form: A feature-oriented reuse method with domain-specific reference architectures. Ann. Softw. Eng., 5:143– 168, 1998.
Matinlassi M. Comparison of software product line architecture design methods:
Copa, fast, form, kobra and qada. In ICSE ’04: Proceedings of the 26th International Conference on Software Engineering, pages 127–136, Washington, DC, USA, 2004. IEEE Computer Society.
Nunes I., Nunes C., Kulesza U., and Lucena C. Developing and Evolving a Multi-Agent System Product Line: An Exploratory Study. In: 9th International Workshop on Agent-Oriented Software Engineering, 2008, Estoril. 9th International Workshop on Agent-Oriented Software Engineering, 2008. p. 177-188.
Pohl, K., Bckle, G., van der Linden, F.J.: Software Product Line Engineering:
Foundations, Principles and Techniques. Springer-Verlag, New York,USA (2005). Weiss D. M., Lai C. T. R.: Software Product-line Engineering: A Family-Based Software
Development Process, Addison-Wesley, 1999.
