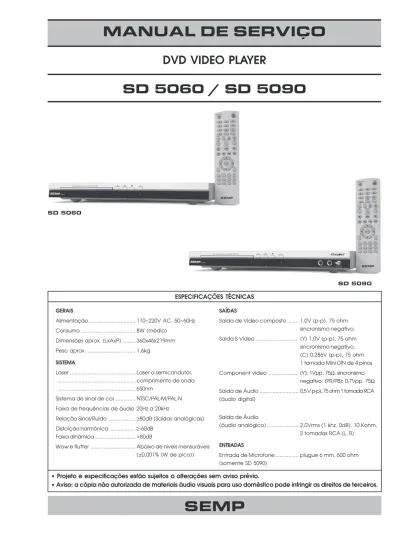

DVD VIDEO PLAYER
MANUAL DE SERVIÇO
SD 5060 / SD 5090
• Projeto e especificações estão sujeitos a alterações sem aviso prévio.
• Aviso: a cópia não autorizada de materiais áudio visuais para uso doméstico pode infringir os direitos de terceiros. ESPECIFICAÇÕES TÉCNICAS
GERAIS
Alimentação ... 110~220V AC, 50~60Hz Consumo ... 8W (médio)
Dimensões aprox. (LxAxP) ... 360x46x219mm Peso aprox. ... 1,6kg
SISTEMA
Laser ... Laser a semicondutor, ... comprimento de onda ... 650nm
Sistema de sinal de cor ... NTSC/PAL-M/PAL-N Faixa de frequências de áudio 20Hz a 20kHz
Relação Sinal/Ruído ...≥80dB (Saídas analógicas) Distorção harmônica ...≥-60dB
Faixa dinâmica ... >80dB
Wow e flutter ... Abaixo de níveis mensuráveis (±0,001% (W de pico))
SAÍDAS
Saída de Vídeo composto ... 1,0V (p-p), 75 ohm sincronismo negativo. Saída S-Vídeo ... (Y) 1,0V (p-p), 75 ohm
sincronismo negativo, (C) 0,286V (p-p), 75 ohm 1 tomada Mini DIN de 4 pinos Component vídeo ... (Y): 1Vpp, 75Ω, sincronismo
negativo; (PR/PB): 0,7Vpp, 75Ω Saída de Áudio ... 0,5 V p-p), 75 ohm 1 tomada RCA (áudio digital)
Saída de Áudio
(áudio analógico) ... 2,0Vrms (1 khz, 0dB), 10 Kohm, 2 tomadas RCA (L, R)
ENTRADAS
Entrada de Microfone ... plugue 6 mm, 600 ohm (somente SD 5090)
SD 5060
2
ESPECIFICAÇÕES TÉCNICAS ... CAPA
1- DIAGRAMA DE BLOCOS ... 3
2- DIAGRAMAS DE CIRCUITOS ... 6
3- FORMAS DE ONDA ... 14
4- LAY-OUT DAS PLACAS DE CIRCUITO IMPRESSO ... 17
5- VISTA EXPLODIDA ... 22
6- LISTA DE COMPONENTES ... 24
CUIDADO ! COMPONENTES SENSÍVEIS A DESCARGAS ELETROSTÁTICAS
Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais componentes são comumente chamados de “componentes sensíveis eletrostaticamente” (Electrostatically Sensitive Devices - ESD). Exemplos típicos de ESD’s são os circuitos integrados, transistores de efeito de campo e chips semicondutores. As técnicas a seguir devem ser utilizadas para ajudar a reduzir a incidência de danos aos componentes causados por eletricidade estática.
1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.
2. Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente ESD: 2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.
2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio. Efetue diariamente a aferição da pulseira.
2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.
2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimentos. No momento em que for manusear a placa/componente, coloque a pulseira.
IMPORTANTE !
Assegure-se de que não haja qualquer potencial que seja aplicado ao chassi ou circuito bem como retire a pulseira antes de energizar a unidade sob teste/reparo a fim de evitar riscos de choque elétrico.
3. Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à eletrostática.
4. Não utilize produtos químicos cujo propelente usado seja freon. Eles podem gerar cargas elétricas suficientes para danificar componentes ESD.
1- DIAGRAMA DE BLOCOS
1.1- Aparelho
* Somente para SD 5090 (Conversor ADC CI U308, PCI KARAOKÊ e DISPLAY)
SAÍDA DE VIDEO SPDIF AM5888S FLASH CON2 JP1 MC4558 MIC1 CON3 MIC2 VOL CONTROL JP2 IR JP1 TM1668 DISPLAY ZORAN SDRAM
4
1.2- Circuitos Integrados
ZORAN 36962
TM1668S
CIRRUS LOGIC CS5340
6
2- DIAGRAMAS DE CIRCUITOS
8
2.4 - Diagrama de circuito da PCI principal 3/4
10
12
14
3- FORMAS DE ONDA
PCI Principal
A. Reset (EC1’s PIN1) B. Crystal (R7”s PIN1)
C. SDRAM CLK (R20’s PIN1)
Saída de áudio
D. APWML+, APWML-, APWMR+, APWMR- é sinal PWM. A forma de onda de referência é conforme abaixo:
MIC (MIC PHONE INPUT 20MVrms 1KHZ) (Sinal de entrada de referência para microfone)
MIC INPUT (CN8’s PIN6)
ADC INPUT (EC406’s PIN2) (Entrada de conversor AD)
Line out (2CH Karaoke output) (Saída de Karaokê) E. Saída de vídeo com sinal (barra de cores) Saída de vídeo composto
16
Saída componentes Cr
2. PCI FONTE
Formas de onda de PWM. GND no pino 3 do U1 (ou anodo do diodo D3) e a ponta do osciloscópio no pino 8 do U1 (ou anodo do diodo D8)
A. Em Stand-by
Saída S-video C
4.1- Placa de circuito impresso fonte
18
4.3- Placa de circuito impresso frontal
20
4.4- Placa de circuito impresso karaokê
Lado superior
22
5.1- Vista explodida SD 5060
24
6- LISTA DE COMPONENTES
Posição NE Descrição
1-A 258021 PAINEL FRONTAL SD5060 1-B 255952 PAINEL FRONTAL SD5090 2 255998 PORTA DVD SD5060/SD5090 3-A 257978 ORNAMENTO PAINEL SD5060 3-B 255943 ORNAMENTO PAINEL SD5090 4 256130 TECLA FUNCOES SD5060/SD5090 5 256121 TAMPA SUPERIOR SD5060/SD5090 6 257834 CHASSI METALICO SD5060/SD5090 7-A 258806 PAINEL TRAS SD5060 C/IMPRESSAO 7-B 256746 PAINEL TRAS SD5090 C/IMPRESSAO 19-A 255989 PE DE BORRACHA 11(D)X3MM 19-B 255989 PE DE BORRACHA 11(D)X3MM 19-C 255989 PE DE BORRACHA 11(D)X3MM 19-D 255989 PE DE BORRACHA 11(D)X3MM 20-A 258067 PCI FRONTAL SD5060 MONT 20-B 256345 PCI FRONTAL SD5090 MONT 21 257950 MECANISMO ASA6801/SONY313 22 256657 PCI FONTE SD5060/SD5090 MONT 23-A 258094 PCI PRINCIPAL SD5060 MONT 23-B 256363 PCI PRINCIPAL SD5090 MONT
6.1- Mecânicos
Posição NE Descrição
25 256112 SENSOR RECEP GP1UXC21QS 26 255505 CHAVE TACT THVV502GDA
31 256158 TOMADA FONE 6MM
32 256005 POTENCIOM WH09-1AL-C20K?-F20-S
33 255337 BOTAO VOLUME SD5090
34 256354 PCI KARAOKE SD5090 MONT 35 257932 DISPLAY ZDC-G06A02UYB-15 CR-01 256283 GABINETE INFERIOR CR DVD3230 CR-02 256292 GABINETE SUPERIOR CR DVD3230 CR-03 256318 MOLA CONTATO PILHA POS/NEG CR-04 257969 ORNAMENTO FUNCOES CR DVD3230 CR-05 256684 PCI CR DVD3230 MONT
CR-06 256381 TAMPA COMP BATERIA CR 3230 CR-07 256390 TECLADO BORRACHA CR DVD3230 EMB-01 256693 CONTROLE REMOTO DVD3230 MONT EMB-02A 258780 MANUAL INSTRUCAO SD5060S EMB-02B 256728 MANUAL INSTRUCAO SD5090VK EMB-03 258726 CALCO DIR/ESQ (PS)
EMB-04A 258744 CAIXA EMBALAGEM SD5060 EMB-04B 255364 CAIXA EMBALAGEM SD5090
6.2- Eletro-Eletrônicos
PCI FONTE (igual para SD5060 e SD5090) Posição NE Descrição
C1 257825 CAP PMET 681 J 100V Y5V RT050 C10 257745 CAP CERA 104 Z 50V Y5V RT050 C11 257816 CAP PMET 223 K 100V Y5V RT050 C4 257745 CAP CERA 104 Z 50V Y5V RT050 C6 257727 CAP CERA 102 Z 1KV Y5V RT050 C7 257727 CAP CERA 102 Z 1KV Y5V RT050 C9 257745 CAP CERA 104 Z 50V Y5V RT050 CN1 257709 CABO FORCA 2 VIAS C/ CONECTOR CON1 255738 CONECTOR VH-3 3P
CON2 255729 CONECTOR TJC3-5A-B 5P CON3 255710 CONECTOR TJC3-2A 2P
CY1 257718 CAP CERA 102 M 400V Y1 RT100 D1 255783 DIODO RET 1N4007 DO41 D10 255774 DIODO RET 1N4004 DO41 D11 255774 DIODO RET 1N4004 DO41 D12 255792 DIODO RET FR104 DO41 D2 255783 DIODO RET 1N4007 DO41 D3 255783 DIODO RET 1N4007 DO41 D4 255783 DIODO RET 1N4007 DO41 D6 255792 DIODO RET FR104 DO41 D7 255818 DIODO RET HER303 DO27 D8 255809 DIODO RET FR107 DO41 D9 255792 DIODO RET FR104 DO41
E1 257763 CAP ELCO 101 M 16V 85G RT025 E10 257790 CAP ELCO 471 M 16V 85G RT025 E2 257781 CAP ELCO 10R M 400V 105G RT050 E3 257781 CAP ELCO 10R M 400V 105G RT050 E4 257763 CAP ELCO 101 M 16V 85G RT025 E5 257772 CAP ELCO 102 M 16V 85G RT050 E6 257790 CAP ELCO 471 M 16V 85G RT025 E7 257790 CAP ELCO 471 M 16V 85G RT025 E8 257763 CAP ELCO 101 M 16V 85G RT025 E9 257763 CAP ELCO 101 M 16V 85G RT025 F1 257941 FUSI FILA 0,5A 250V
L1 255328 BOBINA CHOQ RL0810-102K L2 255319 BOBINA CHOQ LGA0307 10UH L3 255300 BOBINA CHOQ L071 10UH L4 255319 BOBINA CHOQ LGA0307 10UH R12 256041 RES CARB 10R J 1/4W AT26 R13 256032 RES CARB 103 J 1/6W AT26 R14 256032 RES CARB 103 J 1/6W AT26 R15 256032 RES CARB 103 J 1/6W AT26 R16 256023 RES CARB 102 J 1/6W AT26 R17 256032 RES CARB 103 J 1/6W AT26 R18 256023 RES CARB 102 J 1/6W AT26 R2 256041 RES CARB 10R J 1/4W AT26 R2 256041 RES CARB 10R J 1/4W AT26 R3 256050 RES CARB 155 J 1/4W AT26
Posição NE Descrição
R4 256087 RES CARB 2R4 J 1/4W AT26 R4A 256087 RES CARB 2R4 J 1/4W AT26 R4A 256087 RES CARB 2R4 J 1/4W AT26 R5 256103 RES CARB 473 J 1W RG R6 258076 RES CARB 153 J 1/6W AT26 R7 256096 RES CARB 392 J 1/6W AT26 R8 256078 RES CARB 221 J 1/6W AT26 T1 258138 TRAFO FORCA EEL19-SE3791B U1 255603 CIRC INT THX203H DIP8 U2 257852 CIRC INT AZ431AZ-AE1 TO92 U3 255596 CIRC INT PC817X2NSZW DIP4 ZD1 255863 DIODO ZEN BZX55 18V DO35
PCI CONTROLE REMOTO (igual para SD5060 e SD5090) Posição NE Descrição
C1 257736 CAP CERA 104 K 50V Y5V 2012 C2 257754 CAP CERA 22R K 50V Y5V 2012 C3 257754 CAP CERA 22R K 50V Y5V 2012 C4 257807 CAP ELCO 47R K 10V 105G RG025 D1 257923 DIODO SIN S4148 SMD
D2 257923 DIODO SIN S4148 SMD DS1 257914 DIODO LED 1R333C
M01 256327 MOLA CONTATO PILHA POSITIVO M02 256309 MOLA CONTATO PILHA NEGATIVO Q1 258147 TRANS S8050 SOT23 SMD
R1 258085 RES META 101 J 1/8W 2012 R2 258110 RES META 271 J 1/8W 2012 R3 258101 RES META 1R0 J 1/8W 2012 U1 257861 CIRC INT SC73P1601 SOP20
Y1 258129 RESSONADOR CER 4MHZ
PCI PRINCIPAL
Posição NE Descrição
CN3 p/
MECA 255346 CABO FLAT 24 VIAS CN4 p/
MECA 257905 CONECTOR 6VIAS CONJ CN5 p/
MECA 255685 CONECTOR 5VIAS CONJ CN8 p/
MIC 257898 CONECTOR 5VIAS CONJ (SD5090) CN9 p/
FONTE 257889 CONECTOR 5VIAS CONJ CN10 256167 TOMADA RCA 1A-COAX CN11 256176 TOMADA RCA AV6-8.4-12-03 CN13 256185 TOMADA SVIDEO S-4KB CN3 255701 CONECTOR FLAT 24VIAS D1 255845 DIODO SIN BAT54C-215 SMD
26
PCI PRINCIPAL
Posição NE Descrição
D11 255854 DIODO SIN BAT54S-215 SMD D2 255783 DIODO RET 1N4007 DO41 D3 255783 DIODO RET 1N4007 DO41 D4 255836 DIODO SIN 1N4148 SMD D5 255836 DIODO SIN 1N4148 SMD D6 255836 DIODO SIN 1N4148 SMD D7 255854 DIODO SIN BAT54S-215 SMD D8 255854 DIODO SIN BAT54S-215 SMD D9 255854 DIODO SIN BAT54S-215 SMD Q1 256229 TRANS MMBT2907A SOT23 SMD Q10 256247 TRANS MMBT3906 SMD
Q1005 256238 TRANS MMBT3904 SMD (SD5090) Q11 256247 TRANS MMBT3906 SMD
Q12 256201 TRANS 2SA1015-GR TO92 (SD5090) Q14 256238 TRANS MMBT3904 SMD (SD5090) Q15 256238 TRANS MMBT3904 SMD
Q2 256229 TRANS MMBT2907A SOT23 SMD Q3 256256 TRANS S8550-D TO92 Q30 256238 TRANS MMBT3904 SMD (SD5060) Q31 256238 TRANS MMBT3904 SMD (SD5060) Q32 256238 TRANS MMBT3904 SMD (SD5060) Q4 256238 TRANS MMBT3904 SMD Q5 256238 TRANS MMBT3904 SMD Q8 256238 TRANS MMBT3904 SMD U1 255621 CIRC INT ZR36962ELCG SMD U105 257843 CIRC INT AT24C08A-10SC-SO8 SMD U2 259315 CIRC INT F49L160BA-70T SD5060 U2 259020 CIRC INT F49L160BA-70T SD5090 U308 255550 CIRC INT CS5340 TSSOP16 SMD (SD5090) U4 255569 CIRC INT EM636165TS-7G SMD U4 255587 CIRC INT M12L16161A-7TG SMD U5 255514 CIRC INT AM5888S L/F SMD U6 255541 CIRC INT AZ4558AM-E1 SMD U7 255541 CIRC INT AZ4558AM-E1 SMD
Y1 255756 CRISTAL 27MHZ
PCI PAINEL FRONTAL
Posição NE Descrição
C1 255426 CAP ELCO 101 M 16V 105G RT050 D1 255827 DIODO SIN 1N4148 DO35
D2 255827 DIODO SIN 1N4148 DO35 D3 255765 DIODO LED GL-320SRKBT-R S1 255505 CHAVE TACT THVV502GDA S2 255505 CHAVE TACT THVV502GDA S3 255505 CHAVE TACT THVV502GDA S4 255505 CHAVE TACT THVV502GDA U1 257932 DISPLAY ZDC-G06A02UYB-15 (SD5090) U2 257870 CIRC INT TM1668S SMD
U4 256112 SENSOR RECEP GP1UXC21QS
PCI KARAOKE
Posição NE Descrição
MIC1 256158 TOMADA FONE 6MM MIC2 256158 TOMADA FONE 6MM Q1 256210 TRANS 2SC1815-GR TO92 U1 255541 CIRC INT AZ4558AM-E1 SMD X1 256005 POTENCIOM WH09-1AL-C20K?-F20-S
