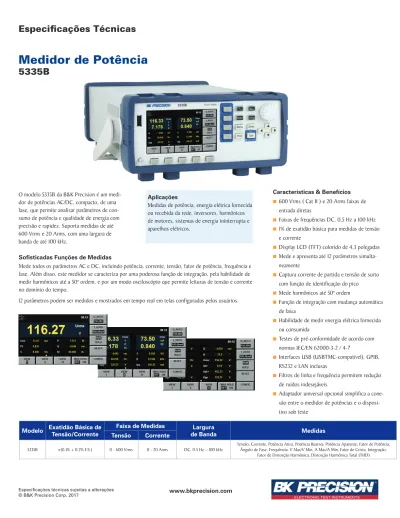

Medidor de Potência
5335B
Especificações técnicas sujeitas a alterações www.bkprecision.com
O modelo 5335B da B&K Precision é um medi-dor de potências AC/DC, compacto, de uma fase, que permite analisar parâmetros de con-sumo de potência e qualidade de energia com precisão e rapidez. Suporta medidas de até 600 Vrms e 20 Arms, com uma largura de banda de até 100 kHz.
Modelo Exatidão Básica de Tensão/Corrente Faixa de Medidas de BandaLargura Medidas Tensão Corrente
5335B ±(0.1% + 0.2% F.S.) 0 - 600 Vrms 0 - 20 Arms DC, 0.5 Hz – 100 kHz Tensão, Corrente, Potência Ativa, Potência Reativa, Potência Aparente, Fator de Potência,Ângulo de Fase, Frequência, V Max/V Min, A Max/A Min, Fator de Crista, Integração, Fator de Distorção Harmônica, Distorção Harmônica Total (THD)
Aplicações
Medidas de potência, energia elétrica fornecida ou recebida da rede, inversores, harmônicos de motores, sistemas de energia ininterrupta e aparelhos elétricos.
Sofisticadas Funções de Medidas
Mede todos os parâmetros AC e DC, incluindo potência, corrente, tensão, fator de potência, frequência e fase. Além disso, este medidor se caracteriza por uma poderosa função de integração, pela habilidade de medir harmônicos até a 50º ordem, e por um modo osciloscópio que permite leituras de tensão e corrente no domínio do tempo.
Características & Benefícios
n 600 Vrms ( Cat II ) e 20 Arms faixas de
entrada diretas
n Faixas de frequências DC, 0,5 Hz a 100 kHz n 1% de exatidão básica para medidas de tensão
e corrente
n Display LCD (TFT) colorido de 4,3 polegadas n Mede e apresenta até 12 parâmetros
neamente
n Captura corrente de partida e tensão de surto
com função de identificação do pico
n Mede harmônicos até 50º ordem
n Função de integração com mudança automática
de faixa
n Habilidade de medir energia elétrica fornecida
ou consumida
n Testes de pré-conformidade de acordo com
normas IEC/EN 62000-3-2 / 4-7
n Interfaces USB (USBTMC-compatível), GPIB,
RS232 e LAN inclusas
n Filtros de linha e frequência permitem redução
de ruídos indesejáveis
n Adaptador universal opcional simplifica a cone-
xão entre o medidor de potências e o disposi- tivo sob teste
Painel Frontal
Porta USB Host LCD de 4.3” polegadasDisplay colorido Teclas de funções de medidas principais Botão rotatório de controle
Botão liga/desliga
Painel Traseiro
Terminais de entrada
de corrente entrada de tensãoTerminais de sensor externoInterface de
Teclas de menus Teclas de navegação
Interface GPIB Interface LAN Entrada AC Interface RS232 Interface USB Entrada de trigger
Interface com usuário intuitiva
A grande tela LCD colorida de 4,3 polegadas permite fácil visualização das medidas e configurações do instrumento. Teclas de funções dedicadas permitem selecio-nar um dos quatro modos principais de medidas: medidor, harmônicos, integração ou osciloscópio. Os resultados são mostrados em formato numérico ou gráfico. A imagem da tela pode ser armazenada diretamente para um pen driver USB.
Operação Flexível
Medida de Harmônicos
Os valores de tensão, corrente, potência ativa, potência reativa e fase de cada harmônico podem ser medidos e apresentados como uma lista ou em gráfico de barras, permitindo aos usuários rapidamente visualizarem e analisarem os resultados. A distorção harmônica total (THD) pode ser avaliada até a 50º ordem, com a capacidade de mostrar cada harmônica individualmente.
Função Osciloscópio
Mostra formas de onda de tensão e corrente. Medidas de Integração
A função de integração é útil para análise de energia elétrica adquirida ou fornecida de um sistema de fornecimento. O medidor 5335B in-forma a integral da corrente e da potência ativa (Wh) com comutação automática de faixas, para resultados precisos.
Lista Grafico de barras
Adaptador universal opcional
O adaptador opcional TLBB53 simplifica a conexão AC entre o medidor de potências e o dispositivo sob testes, eliminando o desconforto de ter que cortar o cabo de alimentação e ter de separar seus condutores a fim de conectar o medidor de potências. Este adaptador usa um soquete universal suportando os diferentes pa-drões usados globalmente. Um circuito de prote-ção é disponível para segurança adicional. Testes de motores
Muitos produtos industriais usam PWM como um método de controle de velocidade. O 5335B per-mite medir sinais de 0,5 Hz a 100 kHz e tensões de até 600 V. As correntes podem ser monito-radas diretamente ou usando sensores externos comuns na indústria.
Entrada de sensor de corrente
Medidas de corrente acima de 20 A são suporta-das conectando um sensor de corrente externo à interface de sensor externo.
Exemplos de transdutores de corrente
Para acomodar os diferentes tipos de sensores de corrente disponíveis no mercado, os usuários poderão selecionar faixas de 50 mV a 2 V ou de 2,5 V a 10.
Interface de sensor externo
Motor
Sensor de Corrente
Modelo 5335B
Especificações Gerais de Medidas
Medidas Básicas
Tensão, Corrente Pico a pico, Máximo, Mínimo, Média_RMS, Média_retificada, DC, Fator de crista (corrente), Corrente de partida (corrente) Potência Real, Aparente, Reativa, DC, Fator de Potência
Tempo Frequência, Fase
Integração Potência Total, Corrente Total, Potência Máxima, Potência Mínima
Medidas de Harmônicos
Tipo Fator de Potência, Fase, Porcentagem do total (Corrente, Tensão, Potência)Corrente, Tensão, Potência Real, Potência Aparente, Potência Reativa, Faixa DC até 50º ordem
Frequência Máx. 100 kHz Largura de Banda de Entrada DC, 0.5 Hz a 100 kHz
Método de Medidas Amostragem Digital
Conversor A/D Conversão simultânea das entradas de tensão e corrente, Resolução: 18-bits, Máxima taxa de conversão: 10 μs Filtro de Linha Seleção de Desligado ou Ligado (frequência de corte em 500 Hz)
Pico (máx.,mín.) Tensão, corrente ou potência Máxima Tensão de Entrada Continua 1,5 kV-pico ou 1 kV-RMS, a que for menor
Máx. Transiente
de Tensão de Entrada (<1s) 2 kV-pico ou 1,5 kV-RMS, a que for menor Máxima Tensão de Entrada
de Modo Comum 600 Vrms
Impedância da Entrada de Tensão 2 MΩ+ 13 pF em paralelo (típico) Impedância da Entrada de Corrente (típico) Faixa de 5 mA a 200 mA 505 mΩ + 0.1 μH Faixa de 0,5 A a 20 A 5 mΩ + 0.1 μH Entrada do Sensor 100 kΩ (2.5 V a 10 V)20 kΩ (50 mV a 2 V) Máxima Corrente de Entrada Continua
Faixa de 5 mA a 200 mA 30 A-pico ou 20 A-RMS, a que for menor Faixa de 0,5 A a 20 A 100 A-pico ou 30 A-RMS, a que for menor
Entrada do Sensor Valor de pico menor ou igual a 5 vezes a faixa especificada Máxima Transiente de
Corrente de Entrada (<1s)
Faixa de 5 mA a 200 mA 30 A-pico ou 20 A-RMS, a que for menor Faixa de 0,5 A a 20 A 150 A-pico ou 40 A-RMS, a que for menor
Entrada do Sensor Valor de pico menor ou igual a 10 vezes a faixa especificada
Especificações
Exatidão e Faixas das Medidas de Tensão
Faixas CF=3: 15 V, 30 V, 60 V, 150 V, 300 V, 600 VCF=6: 7.5 V, 15 V, 30 V, 75 V, 150 V, 300 V Exatidão 2 (linha, frequência
e filtro digital desligado)
DC a 1 kHz ±(0.1% + 0.2% F.S.) 1 kHz < f ≤ 10 kHz ±((0.07 f1)% + 0.3% F.S.) 10 kHz < f ≤ 100 kHz ±(0.5% + 0.5% F.S.) ± [{0.04 × (f1- 10)}% ] Coeficiente
de Temperatura
Para alterações de temperatura após compensação
de nivel zero ou mudança de faixas + 0.02% F.S. /°C para exatidão de tensão DC Influência do aquecimento auto gerado
causado pela entrada de tensão (U é a leitura de tensão (V))
+ 0.0000001 × U2% para exatidão de tensão AC
+ 0.0000001 × U2% + 0.0000001 × U2% F.S. para exatidão de corrente DC
1 Frequência do sinal de entrada em kHz
As especificações são feitas nas seguintes condições: temperatura: 23±5° C,
umidade: 30 a 75% de umidade relativa e tempo de funcionamento de pelo menos 30 minutos.
2 Forma de onda de entrada: fator de crista da senóide: 3, tensão de modo comum:
1 Frequência do sinal de entrada em kHz
2 Forma de onda de entrada: fator de crista de senóide: 3, tensão de modo comum: 0 V, fator de potência: 1
Filtro de frequência: ligado para medidas ≤ 200 Hz
3 Quando fator de potência (PF)=0 (potência aparente (S)):
±0.2% de S quando 45 Hz ≤ f ≤ 66 Hz
±{(0.2+0.2×f)% de S} quando 0.066 ≤ f ≤ 100 kHz
Quando 0<PF<1(ângulo de fase (Ф)):
(leitura de potência) × [(erro da leitura de potência %) + (faixa de potência %) × (faixa de potência/valor indicado de potência aparente) + {tanФ× (influência quando PF=0)%}]
Quando o filtro de linha está ligado: 45 a 66 Hz: Adicione 0.3% da leitura <45 Hz: Adicione 1% da leitura
4Exatidão quando o fator de crista é configurado para 6, a exatidão é obtida dobrando as exatidões especificadas Exatidão das Medidas de Frequência
Faixa de Medidas de Frequência Intervalo de atualização de dados 0.1 s 0.25 s 0.5 s 1 s 2 s 5 s Faixa de Medidas 25 Hz ≤ f ≤ 100 kHz 10 Hz ≤ f ≤ 100 kHz 5 Hz ≤ f ≤ 100 kHz 2.5 Hz ≤ f ≤ 100 kHz 1.5 Hz ≤ f ≤ 50 kHz 0.5 Hz ≤ f ≤ 20 kHz Exatidão ±0.06% (CF 6 e sinal <60% F.S.), e ≤ 200 Hz com filtro de frequência ligado(CF 3 e sinal <30% F.S.) ou, Filtro de
Frequência 500 Hz passa-baixas
Exatidão e Faixas das Medidas de Corrente
Faixa de Entrada Direta CF= 3:5 mA, 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 0.5 A, 1 A, 2 A, 5 A, 10 A, 20 A CF= 6:2.5 mA, 5 mA, 10 mA, 25 mA, 50 mA, 100 mA, 250 mA, 0.5 A, 1 A, 2.5 A, 5 A, 10 A
Faixa de Entrada do Sensor
Externo 1 CF = 6: 1.25 V, 2.5 V, 5 VCF = 3: 2.5 V, 5 V, 10 V
Externo 2 CF= 6: 25 mV, 50 mV, 100 mV, 250 mV, 500 mV, 1 VCF= 3: 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V
Exatidão 2 (linha, frequência, & fitro digital desligado)
DC a 1 kHz ±(0.1% + 0.2% F.S.) 1 kHz < f ≤ 10 kHz ±{(0.07 f1)% + 0.3% F.S.}
10 kHz < f ≤ 100 kHz ±(0.5% + 0.5% F.S.) ± [{0.04×(f1-10)}%] Coeficiente de
Temperatura
2.5 a 200 mA 5 μA/ °C (após compensação de nível zero ou mudança de faixa) 500 mA a 20 A 500 μA/ °C (após compensação de nível zero ou mudança de faixa)
Influência do auto aquecimento de sensor interno
+ 0.00013 × I2% da leitura para exatidão de corrente AC + 0.00013 × I2% da leitura + 0.004 × I2 mA (0.5 a20 A) ou 0.00013 × I2% da leitura + 0.00004 × I2 mA (2.5 a 200 mA), adicione para especificações de exatidão de corrente DC
Especificações (cont.)
Exatidão de Medidas de Potência
Exatidão de Potência Real 2 , 3 (CF= 3)4
DC ±(0.1% + 0.2% F.S.) 0.5 Hz ≤ f < 45 Hz ±(0.3% + 0.2% F.S.) 45 Hz ≤ f ≤ 66 Hz ±(0.1% + 0.1% F.S.) 66 Hz < f ≤ 1 kHz ±(0.2% + 0.2% F.S.) 1 kHz < f ≤ 10 kHz ±(0.1% + 0.3% F.S.) ± [{0.067×(f-1)}%] 10 kHz < f ≤ 100 kHz ±(0.5% + 0.5% F.S.) ± [{0.09×(f-10)}%] Potência Aparente (S) Exatidão de Tensão + Exatidão de Corrente
Potência Relativa (Q) Exatidão de Potência Aparente+ ( 1.0004-PF2) - ( 1-PF2) × 100%
Fator de Potência (PF) ±[(PF–PF/1.0002) + abs(cosØ - cos{Ø+sin-1(influência do fator de potência quando PF=0%/100)})] ± 1 dígito quando tensão e corrente estão dentro da faixa de medidas de entrada especificadas
Ângulo de Fase (Ф) ±[abs(Ø - cos-1(PF/1.0002)) + sin-1{(influência do fator de potência quando PF=0%)/100}] deg ± 1 dígito quando tensão e corrente estão dentro da faixa de medidas de entrada especificadas
Função de Osciloscópio
Canais 2
Medidas Tensão e Corrente
Largura de Banda (-3 dB) 10 kHz Taxa de Amostragem 100 kS/s Comprimento de Memória 300 pontos/canal
Escala Horizontal (Exatidão ±4.0%) 500 us, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms, 100 ms, 200 ms, 500 ms Faixas de Escalas Vertical
(Exatidão ±4.0%)
CF 3 I: 2.5, 5, 10, 25, 50, 100, 250, 500 mA/div, 1 A, 2.5 A, 5 A, 10 A/div, U: 7.5, 15, 30, 75, 150, 300 V/div CF 6 I: 5, 10, 20, 50, 100, 200, 500 mA/div, 1 A, 2 A, 5 A, 10 A, 20 A/div, U: 15, 30, 60, 150, 300, 600 V/div Tensão Máxima de Entrada (DC+AC pico) 1800 V
Corrente Máx. de Entrada (DC+AC pico) 60 A
Ambiental e Segurança
Temperatura Armazenamento: -4 ºF a 122 ºF (-20 °C a 50 °C)Operação: 41 ºF a 104 ºF (5 °C a 40 °C) Umidade 20% a 80% de Umidade Relativa (não condensado) Compatibilidade Eletromagnética IEC 61326
Segurança IEC 61010-1, EN 61010-1, Medida 600 V CAT II
Geral
Display 4.3” TFT-LCD display, 480 x 272
Interfaces Remotas USB (USBTMC-Compatível), GPIB, RS232, LAN e GPIB Alimentação 100 a 240 VAC, 50 / 60 Hz
Consumo de Potência 50 VA máx.
Dimensões (L x A x P) 214.5 mm × 88.2 mm × 354.6 mm (8.4” x 3.5” x 14”)
Peso 2.8 kg (6.2 lbs)
Garantia de Três Anos
Acessórios Inclusos cabo de alimentação AC, cabo USB tipo A-para-tipo B e certificado de calibraçãoGuia rápido de operação, manual de instruções (deve ser baixado da website),
Parâmetros de Medidas de Harmônicos
Método de Medidas Sincronização PLL
Faixa de Frequências Faixa de fonte de frequências PLL 10 Hz a 1.2 kHz (típico) Comprimento de Registros FFT 1024
Tipo de Janela Retangular
Frequência Fundamental (Fund. freq.) 10 Hz a 75 Hz 75 Hz a 150 Hz 150 Hz a 300 Hz 300 Hz a 600 Hz 600 Hz a 1200 Hz Taxa de Amostragem (Fund. freq.) x1024 (Fund. freq.) x512 (Fund. freq.) x 256 (Fund. freq.) x128 (Fund. freq.) x64
Largura de Janela 1 2 4 8 16
Limite Superior para 0rdem de Harmônicos 50 32 16 8 4
Exatidão de Medidas de Harmônicos (quando o filtro de linha está ligado)
Frequências 10 Hz ≤ f < 45 Hz 45 Hz ≤ f ≤ 440 Hz 440 Hz < f ≤ 1 kHz 1 kHz < f ≤ 2.5 kHz 2.5 kHz < f ≤ 5 kHz Tensão e Corrente ±0.15% ± 0.35% F.S. ±0.15% ± 0.35% F.S. ±0.20% ± 0.35% F.S. ±0.80% ± 0.45% F.S. 3.05% ± 0.45% F.S. Potência ±0.15% ± 0.50% F.S. ±0.20% ± 0.50% F.S. ±0.40% ± 0.50% F.S. 1.56% ± 0.60% F.S. 5.77% ± 0.60% F.S.
