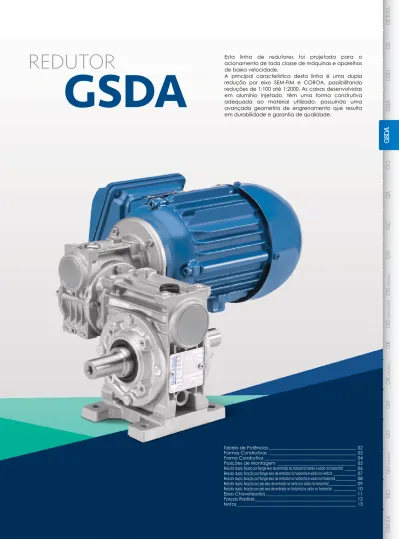

REDUTOR GSDA. 1

(1)

GSGSDGSAGSDAGOGAGCGD GDMANCAL GKMANCAL GUMANCAL GDDUPLA SAÍDAGKGUGHMGAXGSDA

Esta linha de redutores foi projetada para o acionamento de toda classe de máquinas e aparelhos de baixa velocidade.

A principal característica desta linha é uma dupla redução por eixo SEM-FIM e COROA, possibilitando reduções de 1:100 até 1:2000. As caixas desenvolvidas em alumínio injetado, têm uma forma construtiva adequada ao material utilizado, possuindo uma avançada geometria de engrenamento que resulta em durabilidade e garantia de qualidade.

REDUTOR GSDA

Tabela de Potências _______________________________________ 02 Formas Construtivas _______________________________________ 03 Forma Construtiva _________________________________________ 04 Posições de Montagem ___________________________________ 05 Redutor duplo, fixado por flange eixo de entrada na horizontal inferior e saída na horizontal _____ 06 Redutor duplo, fixação por flange eixo de entrada na horizontal e saída na vertical __________ 07 Redutor duplo, fixação por flange eixo de entrada na horizontal e saída na horizontal _________ 08 Redutor duplo, fixação por pés eixo de entrada na vertical e saída na horizontal ____________ 09 Redutor duplo, fixação por pés eixo de entrada na horizontal e saída na horizontal __________ 10 Eixos Chaveteados ________________________________________ 11 Forças Radiais _____________________________________________ 12 Notas _____________________________________________________ 13

(2)

TABELA GERAL - SIMPLES REDUÇÃO DE

POTÊNCIA DE ENTRADA E TORQUE DE SAÍDA

MODELO RED 1700 RPM - MOTOR 4P 60 Hz 1400 RPM - MOTOR 4P 50 Hz 1150 RPM - MOTOR 6P 60 Hz

η

Pe

(cv) Pe

(KW) MT

(Nm) RPM Fs Pe

(cv) Pe

(KW) MT

(Nm) RPM Fs Pe

(cv) Pe

(KW) MT

(Nm) RPM Fs

GSDA 28 - 28

100 0.12 0.08 25* 17.0 1.0 0.12 0.08 27* 14.0 1.0 0.12 0.08 28* 11.5 1.0 61%

150 0.12 0.08 26* 11.3 1.0 0.12 0.08 28* 9.3 1.0 0.12 0.08 28* 7.7 1.0 57%

200 0.12 0.08 25* 8.5 1.0 0.12 0.08 27* 7.0 1.0 0.12 0.08 28* 5.8 1.0 52%

250 0.12 0.08 29* 6.8 1.0 0.12 0.08 30* 5.6 1.0 0.12 0.08 32* 4.6 1.0 48%

300 0.12 0.08 26* 5.7 1.0 0.12 0.08 28* 4.7 1.0 0.12 0.08 29* 3.8 1.0 47%

375 0.12 0.08 29* 4.5 1.0 0.12 0.08 30* 3.7 1.0 0.12 0.08 32* 3.1 1.0 44%

400 0.12 0.08 29* 4.3 1.0 0.12 0.08 30* 3.5 1.0 0.12 0.08 33* 2.9 1.0 43%

450 0.12 0.08 28* 3.8 1.0 0.12 0.08 29* 3.1 1.0 0.12 0.08 30* 2.6 1.0 43%

500 0.12 0.08 29* 3.4 1.0 0.12 0.08 30* 2.8 1.0 0.12 0.08 32* 2.3 1.0 40%

600 0.12 0.08 28* 2.8 1.0 0.12 0.08 29* 2.3 1.0 0.12 0.08 30* 1.9 1.0 39%

750 0.12 0.08 29* 2.3 1.0 0.12 0.08 30* 1.9 1.0 0.12 0.08 32* 1.5 1.0 37%

900 0.12 0.08 28* 1.9 1.0 0.12 0.08 29* 1.6 1.0 0.12 0.08 30* 1.3 1.0 36%

1000 0.12 0.08 29* 1.7 1.0 0.12 0.08 30* 1.4 1.0 0.12 0.08 32* 1.2 1.0 31%

1200 0.12 0.08 28* 1.4 1.0 0.12 0.08 29* 1.2 1.0 0.12 0.08 30* 1.0 1.0 31%

1600 0.12 0.08 18* 1.1 1.0 0.12 0.08 18* 0.9 1.0 0.12 0.08 20* 0.7 1.0 24%

GSDA 41 - 28

100 0.25 0.18 62 17.0 1.0 0.16 0.12 48 14.0 1.3 0.16 0.12 59 11.5 1.2 60%

130 0.16 0.12 50 13.1 1.1 0.16 0.12 58* 10.8 1.0 0.12 0.08 56 8.8 1.1 59%

150 0.16 0.12 55 11.3 1.1 0.16 0.12 61* 9.3 1.0 0.12 0.08 61 7.7 1.1 55%

180 0.12 0.08 48 9.4 1.1 0.12 0.08 59 7.8 1.0 0.12 0.08 61* 6.4 1.0 54%

195 0.12 0.08 53 8.7 1.1 0.12 0.08 64 7.2 1.0 0.12 0.08 70* 5.9 1.0 54%

200 0.12 0.08 51 8.5 1.1 0.12 0.08 58* 7.0 1.0 0.12 0.08 63* 5.8 1.0 51%

250 0.12 0.08 59 6.8 1.1 0.12 0.08 67* 5.6 1.0 0.12 0.08 72* 4.6 1.0 47%

270 0.12 0.08 60* 6.3 1.00 0.12 0.08 63* 5.2 1.0 0.12 0.08 68* 4.3 1.0 50%

300 0.12 0.08 59* 5.7 1.0 0.12 0.08 62* 4.7 1.0 0.12 0.08 65* 3.8 1.0 47%

325 0.12 0.08 60* 5.2 1.0 0.12 0.08 63* 4.3 1.0 0.12 0.08 70* 3.5 1.0 47%

360 0.12 0.08 60* 4.7 1.0 0.12 0.08 63* 3.9 1.0 0.12 0.08 68* 3.2 1.0 46%

375 0.12 0.08 64* 4.5 1.0 0.12 0.08 67* 3.7 1.0 0.12 0.08 72* 3.1 1.0 44%

400 0.12 0.08 64* 4.3 1.0 0.12 0.08 67* 3.5 1.0 0.12 0.08 67* 2.9 1.0 45%

450 0.12 0.08 64* 3.8 1.0 0.12 0.08 67* 3.1 1.0 0.12 0.08 72* 2.6 1.0 41%

500 0.12 0.08 64* 3.4 1.0 0.12 0.08 67* 2.8 1.0 0.12 0.08 72* 2.3 1.0 39%

540 0.12 0.08 60* 3.1 1.0 0.12 0.08 63* 2.6 1.0 0.12 0.08 68* 2.1 1.0 42%

600 0.12 0.08 64* 2.8 1.0 0.12 0.08 67* 2.3 1.0 0.12 0.08 72* 1.9 1.0 37%

750 0.12 0.08 65* 2.3 1.0 0.12 0.08 68* 1.9 1.0 0.12 0.08 73* 1.5 1.0 36%

900 0.12 0.08 64* 1.9 1.0 0.12 0.08 67* 1.6 1.0 0.12 0.08 72* 1.3 1.0 34%

1000 0.12 0.08 65* 1.7 1.0 0.12 0.08 68* 1.4 1.0 0.12 0.08 73* 1.2 1.0 31%

1200 0.12 0.08 64* 1.4 1.0 0.12 0.08 67* 1.2 1.0 0.12 0.08 72* 1.0 1.0 29%

1600 0.12 0.08 56* 1.1 1.0 0.12 0.08 59* 0.9 1.0 0.12 0.08 61* 0.7 1.0 26%

GSDA 51 - 41

100 0.33 0.25 87 17.0 1.3 0.33 0.25 106 14.0 1.1 0.33 0.25 129 11.5 1.0 64%

130 0.33 0.25 111 13.1 1.2 0.25 0.18 102 10.8 1.3 0.25 0.18 125 8.8 1.2 63%

150 0.33 0.25 122 11.3 1.0 0.25 0.18 112 9.3 1.1 0.25 0.18 137 7.7 1.0 60%

180 0.25 0.18 110 9.4 1.2 0.16 0.12 85 7.8 1.6 0.16 0.12 104 6.4 1.5 59%

195 0.25 0.18 118 8.7 1.1 0.16 0.12 91 7.2 1.5 0.16 0.12 111 5.9 1.3 58%

200 0.25 0.18 118 8.5 1.0 0.16 0.12 91 7.0 1.4 0.16 0.12 111 5.8 1.3 57%

250 0.25 0.18 136 6.8 1.0 0.16 0.12 105 5.6 1.3 0.16 0.12 128 4.6 1.2 53%

270 0.16 0.12 98 6.3 1.3 0.16 0.12 119 5.2 1.2 0.12 0.08 108 4.3 1.4 55%

300 0.16 0.12 96 5.7 1.2 0.16 0.12 117 4.7 1.0 0.12 0.08 107 3.8 1.2 49%

325 0.16 0.12 110 5.2 1.2 0.16 0.12 134 4.3 1.0 0.12 0.08 122 3.5 1.2 51%

360 0.16 0.12 120 4.7 1.1 0.16 0.12 137* 3.9 1.0 0.12 0.08 134 3.2 1.0 51%

375 0.16 0.12 120 4.5 1.1 0.16 0.12 146 3.7 1.0 0.12 0.08 133 3.1 1.1 48%

390 0.16 0.12 122 4.4 1.1 0.16 0.12 137* 3.6 1.0 0.16 0.12 147* 2.9 1.0 47%

450 0.12 0.08 99 3.8 1.2 0.12 0.08 121 3.1 1.0 0.12 0.08 133* 2.6 1.0 45%

500 0.12 0.08 114 3.4 1.2 0.12 0.08 138 2.8 1.0 0.12 0.08 151* 2.3 1.0 46%

540 0.12 0.08 117 3.1 1.1 0.12 0.08 142 2.6 1.0 0.12 0.08 147* 2.1 1.0 44%

600 0.12 0.08 118* 2.8 1.0 0.12 0.08 124* 2.3 1.0 0.12 0.08 133* 1.9 1.0 42%

750 0.12 0.08 134* 2.3 1.0 0.12 0.08 141* 1.9 1.0 0.12 0.08 152* 1.5 1.0 40%

900 0.12 0.08 119* 1.9 1.0 0.12 0.08 125* 1.6 1.0 0.12 0.08 134* 1.3 1.0 37%

1000 0.12 0.08 134* 1.7 1.0 0.12 0.08 141* 1.4 1.0 0.12 0.08 152* 1.2 1.0 37%

1200 0.12 0.08 119* 1.4 1.0 0.12 0.08 125* 1.2 1.0 0.12 0.08 134* 1.0 1.0 34%

1600 0.12 0.08 110* 1.1 1.0 0.12 0.08 116* 0.9 1.0 0.12 0.08 115* 0.7 1.0 31%

2000 0.12 0.08 110* 0.9 1.0 0.12 0.08 116* 0.7 1.0 0.12 0.08 123* 0.6 1.0 28%

2400 0.12 0.08 120* 0.7 1.0 0.12 0.08 126* 0.6 1.0 0.12 0.08 126* 0.5 1.0 27%

GSDA 63 - 41

100 0.75 0.55 200 17.0 1.1 0.50 0.37 162 14.0 1.5 0.33 0.25 130 11.5 1.8 65%

150 0.50 0.37 190 11.3 1.3 0.50 0.37 230 9.3 1.1 0.33 0.25 185 7.7 1.4 61%

200 0.50 0.37 246 8.5 1.0 0.33 0.25 197 7.0 1.3 0.33 0.25 240 5.8 1.1 59%

225 0.50 0.37 240* 7.6 1.0 0.33 0.25 212 6.2 1.2 0.33 0.25 258 5.1 1.0 57%

250 0.50 0.37 276 6.8 1.0 0.33 0.25 221 5.6 1.3 0.33 0.25 270 4.6 1.2 53%

300 0.33 0.25 206 5.7 1.2 0.33 0.25 250 4.7 1.0 0.33 0.25 304 3.8 1.0 50%

375 0.33 0.25 252 4.5 1.1 0.33 0.25 306 3.7 0.9 0.25 0.18 282 3.1 1.0 49%

400 0.25 0.18 216 4.3 1.1 0.25 0.18 262 3.5 1.0 0.16 0.12 204 2.9 1.3 52%

450 0.25 0.18 208 3.8 1.2 0.25 0.18 252 3.1 1.1 0.25 0.18 278* 2.6 1.0 45%

500 0.25 0.18 241 3.4 1.1 0.25 0.18 292 2.8 1.0 0.25 0.18 327* 2.3 1.0 47%

600 0.25 0.18 253 2.8 1.0 0.16 0.12 196 2.3 1.3 0.16 0.12 239 1.9 1.1 41%

625 0.25 0.18 245* 2.7 1.0 0.16 0.12 215 2.2 1.2 0.16 0.12 262 1.8 1.0 43%

750 0.16 0.12 210 2.3 1.3 0.16 0.12 256 1.9 1.1 0.16 0.12 311 1.5 1.1 42%

900 0.16 0.12 227 1.9 1.1 0.16 0.12 276 1.6 1.0 0.16 0.12 306* 1.3 1.0 38%

1000 0.16 0.12 276 1.7 1.0 0.16 0.12 286* 1.4 1.0 0.12 0.08 305 1.2 1.0 42%

1200 0.16 0.12 252* 1.4 1.0 0.12 0.08 252 1.2 1.1 0.12 0.08 306 1.0 1.0 35%

1500 0.12 0.08 237 1.1 1.0 0.12 0.08 252* 0.9 1.0 0.12 0.08 271* 0.8 1.0 32%

1600 0.16 0.12 207* 1.1 1.0 0.12 0.08 217* 0.9 1.0 0.12 0.08 234* 0.7 1.0 36%

2000 0.12 0.08 240* 0.9 1.0 0.12 0.08 252* 0.7 1.0 0.12 0.08 269* 0.6 1.0 30%

3000 0.12 0.08 210* 0.6 1.0 0.12 0.08 221* 0.5 1.0 0.12 0.08 236* 0.4 1.0 24%

* Torque máximo limitado pelo redutor

(3)

GSD 201N GSD 201E GSD 201D GSD 201V GSD 202D GSD 202V

GSD 401E

GSD 401N GSD 401D GSD 401V GSD 402D GSD 402V

GSD 406N GSD 406E GSD 408E GSD 406D GSD 406V

GSD 407N GSD 407E GSD 407V GSD 408V GSD 409V GSD 410V

FORMAS CONSTRUTIVAS

(4)

FORMA CONSTRUTIVA

6 POSIÇÃO DA UNIÃO EM RELAÇÃO A SAÍDA H= UNIÃO HORIZONTAL SUPERIOR

G= UNIÃO HORIZONTAL INFERIOR J= UNIÃO HORIZONTAL À DIREITA K= UNIÃO HORIZONTAL À ESQUERDA M= UNIÃO HORIZONTAL PARA FRENTE R= UNIÃO HORIZONTAL PARA TRÁS L = UNIÃO VERTICAL À DIREITA D= UNIÃO VERTICAL À ESQUERDA V= UNIÃO VERTICAL PARA FRENTE T = UNIÃO VERTICAL PARA TRÁS

3 EIXO DE ENTRADA DO REDUTOR MENOR 1= HORIZONTAL

2= VERTICAL

3= HORIZONTAL COM PINHÃO DUPLO 4= VERTICAL COM PINHAO DUPLO

8 ACESSÓRIOS 0= NENHUM

1= BASE NO LADO DA ENTRADA 2= BASE NO LADO DA SAÍDA

3= FLANGE DE SAÍDA À DIREITA P/ CIMA OU PARA FRENTE 4= FLANGE DE SAÍDA À ESQUERDA P/ BAIXO OU PARA TRÁS 5= BRAÇO DE TORÇÃO À DIREITA P/ CIMA OU PARA FRENTE 6= BRAÇO DE TORÇÃO À ESQUERDA P/ BAIXO OU PARA TRÁS 7= TAMPA COM FURAÇÕES

4 EIXO DE SAÍDA N= EIXO MACIÇO V= VAZADO

2 ENTRADA DO REDUTOR MENOR (ENTRADA)

(ENTRADA)

A= FLANGE À DIREITA B= FLANGE PARA CIMA C= FLANGE À ESQUERDA D= FLANGE PARA BAIXO E= FLANGE PARA FRENTE F= FLANGE PARA TRÁS H= MACIÇO DUPLO J= MACIÇO À DIREITA K= MACIÇO PARA CIMA L = MACIÇO À ESQUERDA M= MACIÇO PARA BAIXO O=MACIÇO PARA FRENTE P= MACIÇO PARA TRÁS Q= LANTERNA À DIREITA R= LANTERNA PARA CIMA S= LANTERNA À ESQUERDA T = LANTERNA PARA BAIXO X= LANTERNA PARA FRENTE Z= LANTERNA PARA TRÁS

5 POSICIONAMENTO EIXO DE SAÍDA 0= VAZADO

1= ESQUERDA 2= DIREITA 3= PARA CIMA 4= PARA BAIXO 5= DUPLO 6= PARA FRENTE 7= PARA TRÁS

7 POSIÇÃO DE ENTRADA EM RELAÇÃO A UNIÃO H= ENTRADA HORIZONTAL SUPERIOR

G= ENTRADA HORIZONTAL INFERIOR J= ENTRADA HORIZONTAL À DIREITA K= ENTRADA HORIZONTAL À ESQUERDA L = ENTRADA VERTICAL À DIREITA D= ENTRADA VERTICAL À ESQUERDA

Z C 1 N 2 H

H 2

1 REDUTOR

Z= REDUTOR SÉRIE GSDA

2 1 3 4 5 6 7 8

(5)

POSIÇÕES DE MONTAGEM

Todas as caixas de ligação estão representadas a zero grau tendo como referência a flange de entrada vista de frente.

Posição de montagem baseada nas vistas 3D (isométrica).

ZA1N1GG2

ZF1N6DK7

VISTA FRONTAL VISTA FRONTAL VISTA FRONTAL

ZC1N2HH2 ZD2N3KD2

ZE1N7DK0 ZC1N3KH2

ZE1N1VK0 ZE1N2VJ3 ZD2N1GD2

ZE1N4MG0 ZE1N3MH0 ZB2N2HL3

VISTA FRONTAL

Z C 1 N 2 H H 2

ENTRADA

UNIÃO

SAÍDA

(6)

REDUTOR DUPLO, FIXADO POR FLANGE EIXO DE ENTRADA NA HORIZONTAL INFERIOR E SAÍDA NA HORIZONTAL

MODELO A B C G H Øl^j6 J M N ØO^j6 P Q QR ØR^H7 ØS AD BD CD GD HD

GSDA 28 - 28 36,5 24 28 91.5 28,7 11 40,7 32 25 14 26 62 28 14 25 36,5 24 28 42 23

GSDA 41 - 28 50 31 41 100 28,7 11 53,7 47 35 19 40,5 85 37,5 19 30 36,5 24 28 42 23

GSDA 51 - 41 63 34 51 126.5 37,5 16 68 51 40 24 44 92 40 25 40 50 31 41 58 30

GSDA 63 - 41 84 47 63 143.5 37,5 16 88 65 50 28 55 118 52 30 45 50 31 41 58 30

MODELO JD AF ØBF CF DF ØGF^H7 HF PF XF IEC

ABNT ØDL^H7 ØFL GL ØHL JL ØUL VL XL

GSDA 28 - 28 40,7 70 68 83 5 50 6,5 55 6 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 41 - 28 40,7 90 87 106 5 60 8,5 70,5 7 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 51 - 41 53,7 100 90 120 5 70 11 90 8,25 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

GSDA 63 - 41 53,7 148 150 118 5 115 10,5 85 11 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

QR PF

ØO ØGF

DF

GD HD

ØI

Ø BF AF

ØCF HF

ACB

G H

ADCDBD ØDL

XL GL JD

JL

Ø HL Ø FL VL

Q J

XF

N

ØR

ØS

M P

Ø UL

1 - Para outras opções de medida Ø R , entrar em contato com a Geremia Redutores.

(7)

REDUTOR DUPLO, FIXAÇÃO POR FLANGE EIXO DE ENTRADA NA HORIZONTAL E SAÍDA NA VERTICAL

MODELO A C G H Øl^j6 J M N ØO^j6 P Q QR ØR^H7 ØS AD BD CD GD HD

GSDA 28 - 28 36,5 28 91.5 28,7 11 40,7 32 25 14 26 62 28 14 25 36,5 24 28 42 23

GSDA 41 - 28 50 41 100 28,7 11 53,7 47 35 19 40,5 85 37,5 19 30 36,5 24 28 42 23

GSDA 51 - 41 63 51 126.5 37,5 16 68 51 40 24 44 92 40 25 40 50 31 41 58 30

GSDA 63 - 41 84 63 143.5 37,5 16 88 65 50 28 55 118 52 30 45 50 31 41 58 30

MODELO JD AF ØBF CF DF ØGF^H7 HF PF XF IEC ABNT ØDL^H7 ØFL GL GL1 ØHL ØUL VL XL

GSDA 28 - 28 40,7 70 68 83 5 50 6,5 55 6 C56B14 50 65 34 206 80 5,5 45º 14

C63B14 60 75 34 239,5 90 5,5 45º 13

GSDA 41 - 28 40,7 90 87 106 5 60 8,5 70,5 7 C56B14 50 65 34 206 80 5,5 45º 14

C63B14 60 75 34 239,5 90 5,5 45º 13

GSDA 51 - 41 53,7 100 90 120 5 70 11 90 8,25 C63B14 60 75 47 253,5 90 5,5 45º 14

C71B14 70 85 47 282 105 6,5 45º 15

GSDA 63 - 41 53,7 148 150 118 5 115 10,5 85 11 C63B14 60 75 47 253,5 90 5,5 45º 14

C71B14 70 85 47 282 105 6,5 45º 15

VL

ØFL ØDL

ØHL ØGF

XF NMP

HD GD C A

ØI

HF

AF ØBF

ØCF

PF

H

ADCDBD

G

ØR ØS GL1

GL XL

J

JD

Q

QR

DF

ØO

ØUL

1 - No caso de aplicacão de servo motores entrar em contato com a Geremia Redutores para avaliação da aplicação.

(8)

REDUTOR DUPLO, FIXAÇÃO POR FLANGE EIXO DE ENTRADA NA HORIZONTAL E SAÍDA NA HORIZONTAL

MODELO A B C G H Øl^j6 J M N ØO^j6 P Q QR ØR^H7 ØS AD BD CD GD HD

GSDA 28 - 28 36,5 24 28 91.5 28,7 11 40,7 32 25 14 26 62 28 14 25 36,5 24 28 42 23

GSDA 41 - 28 50 31 41 100 28,7 11 53,7 47 35 19 40,5 85 37,5 19 30 36,5 24 28 42 23

GSDA 51 - 41 63 34 51 126.5 37,5 16 68 51 40 24 44 92 40 25 40 50 31 41 58 30

GSDA 63 - 41 84 47 63 143.5 37,5 16 88 65 50 28 55 118 52 30 45 50 31 41 58 30

MODELO JD AF ØBF CF DF ØGF^H7 HF PF XF IEC ABNT ØDL^H7 ØFL GL ØHL JL ØUL VL XL

GSDA 28 - 28 40,7 70 68 83 5 50 6,5 55 6 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 41 - 28 40,7 90 87 106 5 60 8,5 70,5 7 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 51 - 41 53,7 100 90 120 5 70 11 90 8,25 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

GSDA 63 - 41 53,7 148 150 118 5 115 10,5 85 11 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

øUL J

G H

ADCDBD ACB

ØCF

Ø BF AF HF

HD GD JD

ØIØO

N

DF

ØO ØGF

QR XF

XL GL

JL

DL

P M N

VL

Ø FL Ø HL

Q

ØR

ØS

PF

(9)

REDUTOR DUPLO, FIXAÇÃO POR PÉS EIXO DE ENTRADA NA VERTICAL E SAÍDA NA HORIZONTAL

MODELO B C G H Øl^j6 J M N ØO^j6 P Q QR ØR^H7 ØS X ØY Z W

GSDA 28 - 28 24 28 91.5 28,7 11 40,7 32 25 14 26 62 28 14 25 9 6,5 53 62

GSDA 41 - 28 31 41 100 28,7 11 53,7 47 35 19 40,5 85 37,5 19 30 12 9 72 86

GSDA 51 - 41 34 51 126.5 37,5 16 68 51 40 24 44 92 40 25 40 12 9 91 100

GSDA 63 - 41 47 63 143.5 37,5 16 88 65 50 28 55 118 52 30 45 12 11 119 124

MODELO AD BD CD GD HD JD AP JP PP IEC ABNT ØDL^H7 ØFL GL ØHL JL ØUL VL XL

GSDA 28 - 28 36,5 24 28 42 23 40,7 46,5 67 81 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 41 - 28 36,5 24 28 42 23 40,7 66 94 110 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 51 - 41 50 31 41 58 30 53,7 79 116 120 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

GSDA 63 - 41 50 31 41 58 30 53,7 102 152 150 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

ØO

BD CD AD Ø DL

XFGL JL

P M N

QR

ØR

ØS

Q

PPW

Z JP Ø Y

X APCB

JDGDHD

J G

H

Ø I

VL

Ø FL Ø HL

Ø UL

(10)

MODELO B C G H Øl^j6 J M N ØO^j6 P Q QR ØR^H7 ØS X ØY Z W

GSDA 28 - 28 24 28 91.5 28,7 11 40,7 32 25 14 26 62 28 14 25 9 6,5 53 62

GSDA 41 - 28 31 41 100 28,7 11 53,7 47 35 19 40,5 85 37,5 19 30 12 9 72 86

GSDA 51 - 41 34 51 126.5 37,5 16 68 51 40 24 44 92 40 25 40 12 9 91 100

GSDA 63 - 41 47 63 143.5 37,5 16 88 65 50 28 55 118 52 30 45 12 11 119 124

MODELO AD BD CD GD HD JD AP JP PP IEC ABNT ØDL^H7 ØFL GL ØHL JL ØUL VL XL

GSDA 28 - 28 36,5 24 28 42 23 40,7 46,5 67 81 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 41 - 28 36,5 24 28 42 23 40,7 66 94 110 C56B14 50 65 34 80 3 5,5 45º 14

C63B14 60 75 34 90 3 5,5 45º 13

GSDA 51 - 41 50 31 41 58 30 53,7 79 116 120 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

GSDA 63 - 41 50 31 41 58 30 53,7 102 152 150 C63B14 60 75 47 90 3 5,5 45º 14

C71B14 70 85 47 105 3 6,5 45º 15

H G J

BDCDAD APCB

X ØDL

XL GL

JL

P M N

HD GD JD

ØI ØO

PPW

Z JP Ø Y

Q

ØR

ØS

QR Ø FL

Ø HL VL

Ø UL

REDUTOR DUPLO, FIXAÇÃO POR PÉS EIXO DE ENTRADA NA HORIZONTAL E SAÍDA NA HORIZONTAL

(11)

EIXO MACIÇO DE ENTRADA

REDUTOR ØD^j6 CHAVETA RASGO

b h t1 t2

GSA28+GSA28 11 4 4 12.5 12.8

GSA41+GSA28 11 4 4 12.5 12.8

GSA51+GSA41 16 5 5 18 18.3

GSA63+GSA41 16 5 5 18 18.3

EIXO VAZADO DE SAÍDA

REDUTOR ØD^H7 CHAVETA RASGO

b h t1 t2

GSA28+GSA28 14 5 5 16 16.3

GSA41+GSA28 19 6 6 21.5 21.8

GSA51+GSA41 25 8 7 28 28.3

GSA63+GSA41 30 8 7 33 33.3

EIXO MACIÇO DE SAÍDA

REDUTOR ØDⁱ⁶ CHAVETA RASGO

b h t1 t2

GSA28+GSA28 14 5 5 16 16.3

GSA41+GSA28 19 6 6 21.5 21.8

GSA51+GSA41 24 8 7 27 27.3

GSA63+GSA41 28 8 7 31 31.3

EIXOS CHAVETADOS

EIXO MACIÇO

Ø D^j6

t1 h

b

EIXO VAZADO CHAVETA

Ø D^H7

t2
