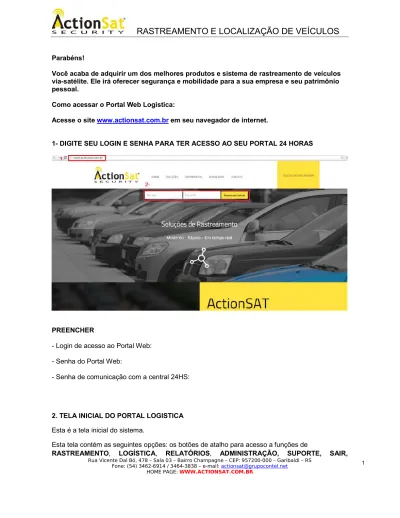

1 Parabéns!

Você acaba de adquirir um dos melhores produtos e sistema de rastreamento de veículos via-satélite. Ele irá oferecer segurança e mobilidade para a sua empresa e seu patrimônio pessoal.

Como acessar o Portal Web Logistica:

Acesse o site www.actionsat.com.br em seu navegador de internet.

1- DIGITE SEU LOGIN E SENHA PARA TER ACESSO AO SEU PORTAL 24 HORAS

PREENCHER

- Login de acesso ao Portal Web: - Senha do Portal Web:

- Senha de comunicação com a central 24HS:

2. TELA INICIAL DO PORTAL LOGISTICA Esta é a tela inicial do sistema.

Esta tela contém as seguintes opções: os botões de atalho para acesso a funções de

(2)

2 ÚLTIMAS NOTÍCIAS, ULTIMAS POSIÇÕES, TELA DE OPERAÇÕES E ALERTAS.

Fig.01

3. MENU

Observe que no menu Rastreamento contém as opções de “Últimas Posições, Tela de Operações e Grade de Alertas” onde são as mesmas que os ícones iniciais maiores.

Estes ícones são somente um atalho, pois estas opções serão bastante utilizadas para o acompanhamento de seus veículos.

Fig. 02

Todas as colunas da tabela são ordenáveis em ordem crescente ou decrescente bastando para isso clicar no título da coluna. As colunas podem ser trocadas de posição bastando para isso clicar sobre elas e arrastá-las para a posição desejada. Elas podem ser também agrupadas, arrastando-as para a região onde se encontra escrito “Arraste uma coluna para agrupar” no canto superior direito da tabela.

(3)

3 Últimas Posições: É a tela que contém a Tabela com o panorama atual da última posição de toda a frota.

Toda tela é intuitiva e as operações são executadas clicando em cima de cada ícone. Ao passar o ponteiro do mouse nos ícones, aparecerá a função ligada a ele.

Fig. 03

Em cada coluna existe a opção de filtro bastando para isso preencher o campo abaixo do título da coluna desejada com um valor ou letra e refinando o filtro clicando no ícone de “funil” ao lado para utilizar as expressões lógicas (começa com, contém, terminar com, igual, diferente, maior que, menor que, maior igual a, menor igual a).

As informações da tabela podem ser exportadas para arquivos nos formatos PDF (formato Adobe), XLS (formato Excel) e RTF (formato aceito pelo Word e outros editores de texto) clicando nos botões no canto inferior direito da tabela permitindo, dentre outras, funções a construção de gráficos.

Fig. 04

4. MENU

No menu Ações encontram-se as opções de: Atualizar Grade, Informações detalhadas, Histórico de Posições, Veículos Próximos, Teclado, Enviar Comandos, Listas de Comandos Enviados, Nome de Rua, Visualizar Mapa. (alguns comandos não estarão disponíveis, sendo que estes, somente para administradores da Actionsat).

(4)

4

Atualizar Grade: utilizado para atualizar os dados da tabela, fora do tempo automático de atualização;

Histórico de Posições: para acessar o histórico de posições de um ou mais veículos selecionados na tabela.

Informações detalhadas: utilizado para ter acesso a mais informações de uma posição específica selecionada na tabela. Informações de entradas e saídas, satélites GPS, níveis de sinal celular entre outros;

Veículos Próximos: utilizado para ver as mensagens recebidas através do terminal de dados de um veículo;

Enviar Comandos: utilizado para comandar o veículo como, por exemplo, efetuar o bloqueio do veículo, acionar sirenes e setas;

Nome de rua: utilizado para atualizar a coluna localização das posições selecionadas na tabela;

Visualizar Mapa: utilizado para visualizar os veículos no mapa.

Fig. 05

Observação: Todas as ações descritas neste item somente serão executadas para os veículos

previamente selecionados na tabela. A seleção é feita clicando no check box na primeira coluna da tabela na linha correspondente ao veículo a ser selecionado. Pode-se selecionar vários veículos ao mesmo tempo ou todos.

Fig. 06

5. MENU

O menu LOGISTICA, é utilizado como atalho para as funções de associar veículo à área restrita, associar veículo á ponto de refêrencia, capturar uma posição da tabela transformando-a em ponto de referência, e de associar veículo a uma rota pré-cadastrada.

(5)

5 Área Restrita: No menu Área Restrita é possível cadastrar uma área restrita (conhecida também como cerca eletrônica), listar áreas restritas já cadastradas e associar veículos às áreas cadastradas. Áreas Restritas são regiões geográficas desenhadas sobre o mapa definidas como áreas de interesse onde se podem gerar alertas quando o veículo entrar e/ou sair da área. Esta função é muito utilizada em áreas de rodízio de veículos, áreas de risco onde o veículo ao entrar está correndo risco de ser roubado, áreas de circulação permitida, onde o veículo deve está autorizado a circular sendo proibido sair desta área, dentre outras utilizações.

Primeiro passo – Preencha os dados da área e escolha o tipo de alerta que a violação daquela

área deve gerar.

Segundo passo – Localizando a região de interesse.

Para se criar uma área é preciso localizar a região de interesse dando zoom, deslocando o mapa através do arraste ou localizando através do preenchimento do endereço de referência.

Terceiro passo – Criando a sequência de pontos que definem a área.

Basta clicar sobre o mapa uma única vez para que o ponto inicial apareça. Qualquer ponto pode ser arrastado sobre o mapa para melhorar sua posição. Construa a sequências de pontos seguindo sempre o sentido anti-horário. Caso queira retirar qualquer ponto, basta clicar 2 vezes sobre o mesmo. Caso queira reposicionar qualquer ponto, basta arrastá-lo sobre o mapa. Para criar um ponto entre pontos, basta marcar o ponto posterior, clicar uma vez e clicando no local desejado o novo ponto que será incluído na área restrita.

Quarto passo - armazene a área de interesse desenhada. Esta operação é feita clicando-se na

barra Gravar Área Restrita situada logo abaixo do Mapa.

(6)

6

(7)

7 PONTO DE REFERÊNCIA: No menu Ponto de Referência é possível cadastrar, listar, editar e importar pontos de referência. Pontos de referência são endereços ou pontos de controle com um raio de tolerância escolhido em que um determinado veículo deve passar em sua viagem. CADASTRAR GRUPO DE PONTOS: O primeiro passo para cadastrar o ponto de referência é cadastrar o grupo de pontos ao qual aquele ponto específico a ser criado vai pertencer e escolher o ícone que identificará grupo de pontos. No fim clique em Gravar Grupo de Pontos de Referência.

Fig. 08

CADASTRAR PONTO DE REFERÊNCIA: Para cadastrar um Ponto de Referência é necessário preencher os campos da figura abaixo definindo o raio do ponto. Não é preciso preencher os campos de latitude e longitude, que são preenchidos automaticamente ao clicar sobre o mapa para escolha do ponto. Em seguida, é necessário escolher o ponto sobre o mapa dando zoom na região de interesse e clicando sobre o mapa. O ponto pode ser deslocado clicando-se sobre qualquer outro lugar no mapa.

Outra alternativa para localizar e definir o ponto é preencher os campos com os dados do endereço onde está localizado o ponto de interesse. Assim o ponto será mostrado diretamente sobre o mapa no endereço escolhido.

(8)

8 No final clique em Gravar Ponto de Referencia abaixo do mapa.

(9)

9 LISTAR PONTOS DE REFERÊNCIA: Este menu possibilita a visualização de todos os Pontos de Referência cadastrados, podendo-se editar clicando no ícone do “lápis” ou apagar clicando no ícone da “lixeira” . O mesmo se aplica ao menu listar grupo de pontos exemplo de edição.

Fig. 10

IMPORTAR PONTO DE REFERÊNCIA: Este menu possibilita importar outros pontos de referência já criados;

ASSOCIAR VEÍCULOS: Associe os veículos de sua frota aos pontos de referência criados anteriormente. Não é necessário gravar, basta clicar na placa desejada e o veículo já estará associado.

(10)

10 ROTA

Rota são segmentos de reta que determinam o trajeto do início ao fim de um trajeto a ser percorrido pelo veículo.

No menu Rota é possível cadastrar uma rota, listar rotas para edição ou exclusão ou associar veículos a uma rota já criada.

CADASTRAR ROTA

Existem duas formas de se criar uma rota. A primeira é desenhando manualmente todo esse trajeto sobre o mapa. A outra forma é o Roteirizador onde se coloca o endereço do ponto inicial e o ponto final. O Mapa criará o caminho percorrido em uma rota.

(11)

11 LISTAR ROTAS

No menu Listar Rotas é possível visualizar todas as rotas criadas e editá-las. Para editar, clique no ícone da primeira coluna. Editar.

Excluindo um ponto

Para excluir um ponto, basta clicar duas vezes sobre o ponto desejado. Movendo um ponto

Para mover um ponto, basta arrastá-lo para o local desejado. Criando um ponto entre pontos

Para criar um ponto, basta marcar o ponto posterior, clicar uma vez e clicando no local desejado o novo ponto que será incluído na rota.

(12)

12 6- MENU

O menu Relatório da acesso aos Relatórios Operacionais e aos Relatórios Administrativos.

Fig. 14

Os Relatórios Operacionais são:

Fig. 15

Veículos Sem Atualizar

Este campo gera relatórios dos veículos que não estão atualizando. A falta de atualização poderá se dar por vários motivos, dentre eles é o veículo estar em uma área de sombra onde o GPRS (chip de dados de telefonia) não tem sinal de celular.

Limites de Velocidade

Relatório que mostra em determinado período todas as velocidades maiores que e/ou menores que determinados limites. Utilizado para controlar as velocidades de condução dos veículos e reeducar os motoristas.

Permanência em Ponto de Referencia

Gera um relatório de quanto tempo o veículo, previamente selecionado ficou em um Ponto de Referência.

Passagem em Área Restrita

Relatório que mostyra se o veículo passou em uma área restrita. Esta área deverá estar previamente cadastrada.

Saída / Entrada de Garagem

Relatório que mostra todos os horários de entrada e saída de garagem em um período escolhido. Ele é usado para verificar o tempo de utilização diária do veículo, início e fim da jornada do motorista, tempo em que o veículo ficou na garagem e não foi utilizado, ou seja, tempo ocioso ou improdutivo.

Permanência em Garagem

Relatório que mostra todos os horários de permanência em garagem em um período escolhido. Ele é usado para verificar o tempo de utilização diária do veículo do tempo em que o veículo ficou

(13)

13 na garagem e não foi utilizado, ou seja, tempo ocioso ou improdutivo.

Os Relatórios Administrativos são:

Fig. 16

Geral

Relatório que mostra todas as associações de entradas, saídas e eventos em determinado período. Por exemplo, pode-se saber no dia de hoje todos os locais que o veículo ligou a ignição.

Período de Ativação de Entradas

Relatório que mostra todas as associações de entradas em determinado período. Por exemplo, pode-se saber no dia de hoje as entradas que foram ativadas para o veículo.

Utilização (BDV)

Relatório que mostra o BDV, Deslocamento Diário, Deslocamento Detalhado e as Paradas do Veículo. Adicione as informações da data inicial, preço por litro de combustível, data final, consumo do veículo e terá informações bem aproximadas dos gastos com determinado veículo.

Marcha Lenta

Relatório que mostra o tempo em porcentagem que o veículo estava em determinado período. Controle de Viagens (Previsto x Real)

Relatório que mostra, com cadastro prévio das viagens, quais as previsões de viagens com as que estão sendo realizadas.

Distância Percorrida

Relatório que mostra a distância percorrida em determinado período. Horas Utilizadas

Relatório que mostra todas o tempo em que o veículo ficou com a ignição ligada, desligada ou ambas em determinado período.

Relatório Resumido Personalizado

Relatório que mostra de forma resumida as funções anteriores.

Performance Portátil

Relatório usado para rastreadores portáteis. Comandos Enviados

Relátorio usado pelos administradores da Actionsat Security. Relatório de Mensagens
