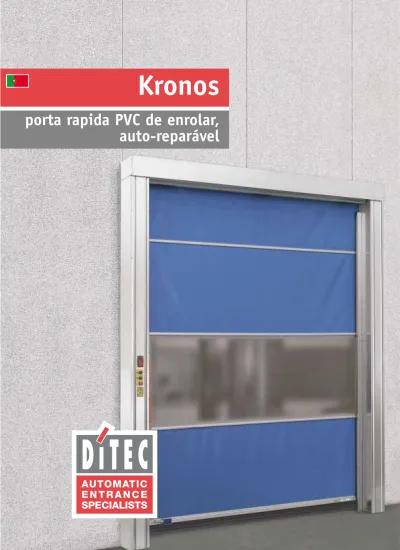

porta rapida PVC de enrolar,
auto-reparável
Auto-reparação…
a terapia de impacto
Nas estatísticas efectuadas em casos reais, emergiu que a alta velocidade de movimentação das mercadorias causa, em geral, um impacto acidental da porta com dano a tela ou ao suporte de borracha de segurança. Kronos, graças a modularidade das suas telas e ao inovador suporte de borracha de segurança com FRS, torna-se, de facto, auto-reparável, garantindo o seu imediato
restabelecimento e a continuidade de funcionamento.
Os especiais discos elásticos reguláveis preservam o suporte de borracha contra impactos acidentais, permitindo a sua saída sem danos, pelas guias de contenção da tela. Sucessivamente, com uma simples pressão manual se pode imediatamente repor o suporte de borracha na posição de trabalho
Se repara em 3 segundos
O inovador sistema de “auto-reparação automática da tela”, permite também, com uma simples manobra de reabertura da porta, de fazer reentrar nas guias de contenção da tela os sectores e as extrusões de alumínio, em caso de saída dos mesmos devido a impactos acidentais, ou então, de desvinculo devido a uma excessiva acção de desequilíbrio causado pelo vento.
Auto-reparável. Só uma
manobra e reentra nas guias
Foi projectada para oferecer novas e preciosas
funcionalidades quais: a preservação do suporte de borracha em caso de impacto acidental, graças ao FRS Fast Repairing System,
o inovador conceito de auto-reparação da tela,
a coluna motorizada e pré-afinada com quadro interno, para uma extrema facilidade de instalação.
Com Kronos, se economiza tempo e dinheiro.
Kronos vai além
e desafia o tempo.
porta rapida em PVC de enrolar, auto-reparável
Kronos
Os sectores modulares e as extrusões de alumínio reentram automaticamente nas guias com uma única manobra.
Gráfico de resistência ao vento*
Velocidade de abertura e fecho (m/s)
FRS, Fast Repairing System, preserva a integridade do suporte de borracha: são suficientes só 3 segundos para introduzir novamente o suporte de borracha na sua guia.
km/h
2000
3000
4000
5000
70
50
40
25
PL
mm
Kronos é a porta rapida de enrolar, a sectores modulares intercambiáveis, que apresenta o inovador sistema de auto-reparação da tela.
As frequentes passagens rendem necessário o uso de portas rápidas industriais de uso intensivo, cujo funcionamento seja durável no tempo e a sua fiabilidade seja constante. Alta velocidade de manobra, compactes das estruturas e robustez das estruturas são características há muito tempo consolidadas nos produtos DITEC. A modularidade das telas, que permite seja de modificar a composição dos sectores para aderir as diversas necessidades operativas, ou então, as cores da empresa, seja de efectuar sua rápida substituição, é uma peculiaridade DITEC apreciada e requerida.
É refinada nas soluções técnicas, e é extremamente segura seja durante o funcionamento (sempre presente o suporte de borracha de segurança), seja em caso de falta de tensão. O exclusivo desbloqueio semi-automático é presente de série em todas as portas e garante uma rápida e fácil
reabertura em caso de emergência.
Segurança
Possui a mais ampla versatilidade estrutural, porque, de acordo com as necessidades operativas pode ser realizada unindo sectores flexíveis cegos com sectores parcialmente ou totalmente transparentes, que permitem de aumentar a visibilidade e, de consequência, a segurança na passagem e a luminosidade das secções.
Versatilidade
É disponível em aço electro-galvanizado que pode sempre ser lacado com uma ampla gama de tintas unificadas RAL e inox AISI 304 acetinado fino. A modularidade da tela permite de modificar a composição dos sectores seja para aderir às diversas necessidades operativas seja para substituir sectores eventualmente desgastados ou danificados por impactos acidentais.
Inteligência
Rápida e fácil
a instalação
Montagem mais rapido - Manutenção mais fácil
Cores disponíveis nas telas
Vermelho Azul Cor-de-laranja
Cinzento Amarelo Verde
Bege Branco Azul-escuro Auto-capacidade da estrutura
Motorização e quadro, pré-montados e instalados
Botoneira na estrutura da coluna com tampa em 2 peças por comodidade de manutenção. O Quadro de comando, montado nas calhas da coluna, é facilmente extraível para a manutenção ou a afinação. Kronos possui uma estrutura que integra completamente a motorização, o quadro electrónico, os dispositivos de comando e de compensação. As vantagens são surpreendentes. A coluna motorizada permite uma extrema facilidade de instalação da porta, considerada a reduzida massa do rolo enrolador. Deste modo o peso da motorização é presente na coluna e não no caixote. Portanto, torna-se mais fácil a sua montagem com evidente economia de tempo e de riscos.
porta rapida em PVC de enrolar, auto-reparável
Kronos
Quadro de comando a normas IEC, equipado de autotest e com as mais actualizadas lógicas de
funcionamento.
Desbloqueio de emergência disponível em ambos os lados da porta que, libertando o sistema a contrapesos, permite a reabertura da tela. Cabos de rápido acesso, polarizados para garantir a rapidez e a exactidão das ligações eléctricas.
Motorização trifásica para serviço intensivo, composta de moto-redutor/ travão/fim de curso e desbloqueio, num único e exclusivo módulo.
A porta é compensada com contrapesos modulares que permitem de garantir uma eficaz distribuição da carga de trabalho do motor e o desbloqueio semi-automático do toldo, ou então, automático com APS, com o simples accionamento da maçaneta de desbloqueio, integrada na coluna motorizada.
Kronos. Mais fácil, será difícil.
Kronos é completa
Motorizações
Dimensões máximas de passagem
4.000 x h 4.500 mm
Dimensões mínimas de passagem
1.000 x h 2.100 mm
Tensão de alimentação padrão
400 V, 50/60 Hz
Absorção máx
3 A
Alimentação dos comandos auxiliares
24 V cc
Potência do motor
0,37 kW
Quadro de comando com autotest
Externo / interno
Botoeira abre/fecha/paragem de emergência
Grau de protecção do quadro de comando
IP 55
Velocidade de abertura
0,9 m/s
Velocidade de fecho
0,9 m/s
Material da tela sectores cegos
Poliéster
Espessura
0,6 mm
Nível de auto-extinção
Classe 2
Material da tela sectores transparentes
PVC Espessura 2 mm Nível de auto-extinção DIN 4102 Tipo de compensação Contrapesos modulares Tipo de tensionamento Gravitacional Resistência ao vento Vide gráfico Temperatura de exercício -5 / +50 C° Reabertura de emergência Semi-automática
Preservação do suporte de borracha de segurança
FRS Fast Repairing System
Opçãos disponíveis
Maçaneta suplementar de desbloqueio no lado exterior
APS – sistema anti-pânico automático Selector a chave com botoneira Inter-bloqueio lógico para bucha Lampada sinalizadora 24 V Foto-célula suplementar incorporada nos montantes
Revestimento do caixote
Quadro electrónico com controlo da velocidade e baterias compensadoras
Sistema de desbloqueio
semi-automático
disponível nos 2 lados
Compensação
a contrapesos modulares
Suporte de borracha
em extrusão de alumínio
FRS
Quadro de comando
incorporado
Modularidade das telas
a sectores intercambiáveis
Coluna motorizada
Várias possibilidades
de amplas janelas
Guarnições de
escorrimento
Tela especial poliéster
a auto-extinção
em várias cores
Características
técnicas
A funcionalidade não é o único aspecto no qual os técnicos de projecto trabalharam. A estética também foi curada para oferecer um produto de valor, mesmo se de uso principalmente industrial ou comercial.
Kronos se apresenta com um aspecto agradável e elegante.
As linhas da estrutura são conformadas com um agradável efeito estético e, ao mesmo tempo, dão robustez à estrutura.
Elegante e refinada.
Não somente para a indústria
Características dimensionais
H L LT PL 190 310 320 200 * ** HT HT 245 245 PH 930 930 930 930 910 130 930 930 930 930 910 130Tipos de telas
190 55 55 190PL
270Em caso de instalação dentro das medidas considerar:
*
= 20 mm**
= 50 mmInstalação fora do vão
Poliéster
PVC
Kronos - Porta com enrolamento rápido a sectores intercambiáveis com tela auto-reparável
composta de:
Estrutura compacta metálica autoportante, integrada, realizada em aço electro-galvanizado que incorpora na
coluna motorizada o grupo moto-redutor – travão - fim de curso - desbloqueio, num único e exclusivo
módulo com tensão de alimentação 400 V trifásica.
Velocidade de abertura e fecho igual a 0.9 m/s.
Quadro electrónico de comando incorporado com lógica de funcionamento a microprocessador, função
autotest e temporização regulável; botoneira de comando abre-fecha e botão de paragem de emergência
aplicados no painel frontal da coluna motorizada.
Dispositivo semi-automático de desbloqueio com função de segurança para uma rápida e fácil reabertura de
emergência através do sistema com compensação a contrapesos modulares.
Fotocélulas de segurança a raios infravermelhos incorporadas.
Tela flexível auto-reparável, realizado em tecido especial de poliéster e/ou sectores em PVC transparente
auto-extinguível, completo de perfis horizontais em extrusão de alumínio anodizado a contenção dos
sectores flexíveis intercambiáveis.
Suporte de borracha de segurança com inversão imediata equipado de sistema FRS “Fast Repairing System“
com especiais discos laterais flexíveis a rigidez regulável com função anti-crash.
Versões opcionais em aço inox AISI 304 acetinado ou fino ou com lacagem epoxídica, numa vasta gama de tintas
RAL.
Radar com telecomando para regulação à distância
Detector a espira magnética Transmissores e botões a rádio frequência
Transmissor a palmo
APS - sistema anti-pânico automático Fotocélulas a raios infravermelhos Sistema de desbloqueio semi-automático Luz avisadora
Semáforo
Botões eléctricos e pneumáticos
Sistemas de comando
e de segurança
Na realização do sistema utilizar exclusivamente acessórios e dispositivos de segurança DITEC. As automações DITEC são completas de marcação CE, e são projectadas e fabricadas em conformidade aos requisitos de segurança da Directriz das Máquinas (98/37/CE), da Directriz de
Compatibilidade Electromagnética (89/336/CEE) e da Directriz de Baixa Tensão (73/23/CEE). A DITEC S.p.A. se reserva à faculdade de efectuar modificações aptas a melhorar os produtos. A DITEC S.p.A. é sempre em fase de melhoramento dos próprios produtos. Por este motivo as caracterí-sticas técnicas indicadas no presente catálogo não são vinculadoras.
Maiores informações são disponíveis nos Manuais Técnicos que se encontram no site: www.ditec.it
Normativas
