Corinte
Lufthastighetsprofil Produktfakta
• Förberedd för styrsystem SIRe vars förprogrammerade fabriksinställningar och många funktioner gör det enkelt att installera och att använda luftridån. Läs mer om SIRe i avsnitt "Regleringar".
• Kundanpassad produktion baserad på produktnyckel.
• Finns både för horisontellt och vertikalt montage.
• Vid vertikalt montage kan el och /eller vatten anslutas ovanifrån eller underifrån.
• Utförande i högglanspolerat, polerat eller borstat rostfritt stål. Kan även fås i pulverlackerad stålplåt, valfri RAL/NCS- färg. Färg insugs- och utblåsgaller: svart, RAL 9005.

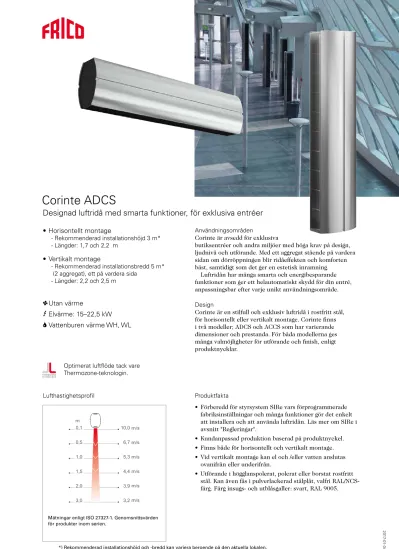

Designad luftridå med smarta funktioner, för exklusiva entréer
Optimerat luftflöde tack vare Thermozone-teknologin.
Användningsområden
Corinte är avsedd för exklusiva
butiksentréer och andra miljöer med höga krav på design, ljudnivå och utförande. Med ett aggregat stående på vardera sidan om dörröppningen blir ridåeffekten och komforten bäst, samtidigt som det ger en estetisk inramning.
Luftridån har många smarta och energibesparande funktioner som ger ett helautomatiskt skydd för din entré, anpassningsbar efter varje unikt användningsområde.
Design
Corinte är en stilfull och exklusiv luftridå i rostfritt stål, för horisontellt eller vertikalt montage. Corinte finns i två modeller; ADCS och ACCS som har varierande dimensioner och prestanda. För båda modellerna ges många valmöjligheter för utförande och finish, enligt produktnycklar.
Corinte
*) Rekommenderad installationshöjd och -bredd kan variera beroende på den aktuella lokalen.
Mätningar enligt ISO 27327-1. Genomsnittsvärden för produkter inom serien.
• Horisontellt montage
- Rekommenderad installationshöjd 3 m*
- Längder: 1,7 och 2,2 m
• Vertikalt montage
- Rekommenderad installationsbredd 5 m*
(2 aggregat), ett på vardera sida - Längder: 2,2 och 2,5 m
1 Utan värme
3 Elvärme: 15–22,5 kW
2 Vattenburen värme WH, WL
0,1 0,5 1,0 1,5 2,0 3,0 m
10,0 m/s 6,7 m/s 5,3 m/s 4,4 m/s 3,9 m/s 3,2 m/s m
m/s m/s m/s m/s m/s m/s
ADCS
2017-01-04
A A
B B
HL HR
Corinte ADCS
Vi förbehåller oss rätten till eventuella ändringar.
Anslutningar
Tekniska data
1 Utan värme - ADCS A (IP20)
3 Elvärme - ADCS E (IP20)
2 Vattenburen värme - ADCS WH, batteri för högtempererat vatten ( 5 80 °C) (IP20)
2 Vattenburen värme - ADCS WL, batteri för vattentemperaturer ( 4 80 °C) (IP20)
*1) Kan endast fås som horisontellt aggregat.
*2) Kan endast fås som vertikalt aggregat.
*3) Lägst/högst luftflöde av totalt 5 fläktsteg.
*4) Förutsättningar: Avstånd till aggregat 5 meter. Riktningsfaktor: 2. Ekvivalent absorptionsarea 200 m². Vid lägst/högst luftflöde.
*5) ∆t = temperaturhöjning på genomgående luft vid maximal värmeeffekt och lägst respektive högst luftflöde.
*6) Gäller vid vattentemperatur 80/60 °C, lufttemperatur in +18 °C.
*7) Gäller vid vattentemperatur 60/40 °C, lufttemperatur in +18 °C.
CE-märkt.
Kapslingsklass: IP20.
Produktnyckel
Typ - Aggregattyp - Anslutningsposition - Material / färg Exempel: ADCS22WL - VL - A - P
Typ RSK-nr Effekt
[kW]
Luftflöde*3 [m3/h]
Ljudnivå*4 [dB(A)]
Motor- effekt [W]
Spänning motor [V]
Ström motor [A]
Längd [mm]
Vikt
[kg]
ADCS17A*¹ 673 86 56 0 1550/3300 43/62 960 230V~ 4,2 1700 73
ADCS22A 673 86 57 0 2100/4500 44/63 1330 230V~ 5,9 2200 95
ADCS25A*² 673 86 58 0 2400/5100 45/64 1520 230V~ 6,6 2450 108
Typ Effektsteg
[kW]
Luftflöde*3 [m3/h]
∆t*4 [°C]
Ljudnivå*4 [dB(A)]
Motor- effekt [W]
Spänning motor [V]
Ström motor [A]
Spänning [V]
Ström [A]
(värme)
Längd [mm]
Vikt
[kg]
ADCS17E*¹ 7,5/15 1550/3500 29/14 43/62 960 230V~ 4,2 400V3~/21,7 1700 85
ADCS22E 10/20 2100/4500 29/13 44/63 1220 230V~ 5,3 400V3~/28,9 2200 110
ADCS25E*² 11/22,5 2300/4900 30/14 45/64 1410 230V~ 6,15 400V3~/32,5 2450 125
Typ Effekt*6
[kW]
Luftflöde*3 [m3/h]
∆t*5,6 [°C]
Vatten- volym [l]
Ljudnivå*4 [dB(A)]
Motor- effekt [W]
Spänning motor [V]
Ström motor [A]
Längd [mm]
Vikt [kg]
ADCS17WH*¹ 26 1500/3200 31/24 2,8 43/61 890 230V~ 3,9 1700 85
ADCS22WH 35 2100/4400 30/23 3,6 44/62 1230 230V~ 5,4 2200 110
ADCS25WH*² 41 2400/5000 31/24 4,0 45/63 1420 230V~ 6,2 2450 125
Typ RSK-nr Effekt*7
[kW]
Luftflöde*3 [m3/h]
∆t*5,7 [°C]
Vatten- volym [l]
Ljudnivå*4 [dB(A)]
Motor- effekt [W]
Spänning motor [V]
Ström motor [A]
Längd [mm]
Vikt [kg]
ADCS17WL*¹ 673 86 84 20 1500/3200 23/18 2,8 43/61 890 230V~ 3,9 1700 85
ADCS22WL 673 86 85 29 2100/4400 24/19 3,6 44/62 1230 230V~ 5,4 2200 110
ADCS25WL*² 673 86 86 33 2400/5000 24/19 4,0 45/63 1420 230V~ 6,2 2450 125
Typ Se Tekniska data
Aggregattyp HL (Horisontell, anslutningar till vänster), HR (Horisontell, anslutningar till höger), VL (Vertikal vänster) eller
VR (Vertikal höger) sett från insidan Anslutnings-
position A eller B, se skiss.
Material / färg P = Polerat rostfritt stål B = Borstat rostfritt stål
MP = Högglanspolerat rostfritt stål Ange RAL-kod = Pulverlack RAL Ange NCS-kod = Pulverlack NCS
