Objetivo: Desenvolver um sistema para automação de projetos elétricos de padrão externo residencial urbano com ramal de entrada subterrâneo. Em especial a nossa assessora Fabrícia Pires Tiola pela imensa disposição em nos guiar na busca por um trabalho único. Visualizando esta preocupação e a busca por produtividade, qualidade e segurança na criação de projetos elétricos de padrão residencial externo com entrada subterrânea, este trabalho apresenta a construção de um software na linguagem Visual C#, uma plataforma de desenvolvimento Microsoft, que permite criar este tipo do projeto através de simples entradas de informações em formulários pré-definidos.
Como o projetista profissional não precisa se preocupar com os detalhes da construção de um projeto elétrico de padrão residencial externo com ramal subterrâneo, ele se concentra em outras tarefas. Conforme Manual de Instalações Elétricas Residenciais – CEMIG). urbano/rural – conexões 2 e 3 fios..25 Tabela 6 – Tabela mostrando o conjunto de tabelas utilizadas no sistema..28 Tabela 7 – Comandos do menu principal Tabela..35 Tabela 8 – Tabela mostrando a classificação da potência do consumidor. Há muitos, muitos anos, o homem se deparou com um grande problema: como mover um objeto muito pesado de um lado para o outro, e mesmo que se reunisse com várias pessoas, não era possível movê-lo nem um centímetro.
Em muitas empresas hoje se busca melhorias e agilidade nos processos, sejam eles burocráticos ou até mesmo para ganhar tempo na entrega dos trabalhos. Para um engenheiro eletricista, um dos processos mais comuns desenvolvidos é a criação de projetos elétricos. Como a criação de um sistema que atenda a todos os requisitos para o desenvolvimento de um projeto é muito ampla e complexa, foi implementado um sistema capaz de criar um projeto elétrico urbano, não incluindo áreas rurais, com um ramal de entrada subterrâneo, que não não especifica a possibilidade de fotografia aérea.
No capítulo 3 é apresentado um teste de funcionamento deste software, que pode reduzir em até 70% o trabalho de um engenheiro eletricista na elaboração de um projeto elétrico para um padrão externo residencial urbano com ramal de entrada subterrâneo.
Isto se deve simplesmente à falta de um projeto que indicasse a necessidade de equipamentos que pudessem suportar uma carga maior. Um projeto elétrico é composto principalmente pelas seguintes normas, onde são dimensionados os componentes a serem utilizados, a norma tem a função de padronização. Um projeto elétrico é a previsão escrita da instalação que aponta a possível carga a ser instalada, o que proporciona economia na aquisição de materiais, pois já prevê as possibilidades de carga e informa exatamente o que será utilizado sem super ou subdimensionamento .
O projeto elétrico residencial é baseado em normas, e por isso acompanha passo a passo todos os detalhes do projeto elétrico de uma residência, garantindo assim ao projeto que não haverá problema de condutores sobrecarregados e falta de segurança para os usuários no futuro. ser Defina as dimensões da carga geral da edificação, como carga de iluminação, carga de tomadas de uso geral ou específico, local por onde passará cada tubo, quantos circuitos serão divididos na construção e qual a responsabilidade de cada circuito ( por exemplo, pode fazer um circuito de todo o sistema de iluminação de um edifício, um sistema de tomadas, circuito de aquecedores, etc.) facilita a instalação e manutenção do sistema eléctrico do edifício. Em um projeto elétrico também devem ser tratados alguns circuitos, mesmo que não sejam exatamente circuitos elétricos, como: sistema telefônico, sistema de segurança, cabeamento estruturado, etc.
Um projeto elétrico pode ter diversas versões, por exemplo, se pedirmos a três engenheiros que elaborem um projeto elétrico para um mesmo apartamento, teremos três projetos diferentes. Portanto, um projeto elétrico é essencialmente uma representação gráfica e matemática de uma construção, seja ela residencial ou mesmo apenas padrão. Além de ser criado para determinar o que deve e como deve ser construído em uma edificação, o projeto elétrico também pode ser utilizado como documento para um laudo pericial, por exemplo, pode ser utilizado para comprovar como estão localizadas as instalações de um imóvel . , no caso de processos que envolvam concessionário, proprietário ou arrendatário de imóvel.
Especificamente, o objetivo deste trabalho é a realização automática de um projeto elétrico de padrão externo para cidades com ramal de entrada subterrâneo. Este projeto elétrico padrão externo é o estudo das cargas elétricas internas do projeto para determinar que tipo de caixa, fiação e fiação usar. Especificamente, o trabalho trata de projetos para ambientes residenciais, não comerciais, que definem atendimento apenas para residências localizadas em áreas urbanas que tenham atendimento com ramal de entrada subterrânea que recebe o condutor da companhia elétrica local através de um fio que o leva de um poste a uma caixa, que geralmente fica localizada na calçada do edifício, com sua cobertura superior nivelada com o pavimento da rua, que não funciona com ramal.
A empresa começou a ser planejada durante o governo de Milton Campos (1945-1950), quando foram realizados estudos sobre a questão da energia elétrica, com o objetivo de analisar as condições energéticas do estado e propor a criação de uma empresa que seria responsável pela concretização deste projeto, apoiando a implantação de um parque industrial em Minas. Após construir um moderno sistema de transmissão, capaz de permitir a interligação de toda a energia produzida e sua distribuição praticamente em todo o estado, a CEMIG conseguiu expandir seus serviços para as principais cidades de Minas Gerais, o que, através de um serviço de entrega seguro e confiável. eletricidade, conseguiram implementar planos de crescimento e desenvolvimento (Fonte: CEMIG, 2009). Tendo em vista estes conceitos de automatização do processo e também levando em consideração a complexidade de criação de um projeto elétrico do padrão externo de habitação urbana, foi proposta a criação de um sistema capaz de elaborar um projeto elétrico com mínimo comprometimento humano, proporcionado versatilidade e segurança. no resultado final, tendo como principal requisito o cumprimento das normas regulamentadoras, tanto da ABNT quanto da concessionária vigentes no local da edificação, no caso a CEMIG.
Um serviço web XML, ou simplesmente serviço web, vai além do que conhecemos como páginas dinâmicas, que são acessíveis a partir de um navegador. A ideia central de um web service é permitir que aplicações, sejam elas web ou desktop, ou mesmo middleware, se comuniquem e troquem dados de forma simples e transparente, independente do sistema operacional ou linguagem de programação.
METODOLOGIA
A determinação da linguagem escolhida decorre do fato dos pesquisadores em questão já possuírem bons conhecimentos em desenvolvimento e já estarem focados nesta plataforma, que não exige comprometimento para aprender. A utilização de um banco de dados mysql se deve ao fato de ser um gerenciador de banco de dados prático e fácil de instalar e manter, estando disponível até mesmo para um leigo em informática fazer isso. Após essas determinações para a criação deste projeto iniciou-se a busca por melhores informações e mais para agregar valor.

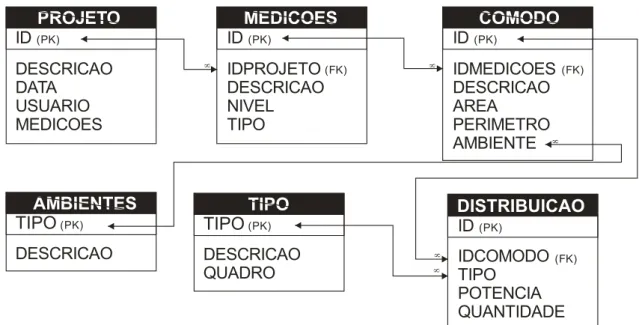

O primeiro passo foi ler o documento disponibilizado pela CEMIG, que contém todas as regras para elaboração de projeto elétrico externo residencial individual ou conjunto. Esta leitura permitiu recolher diversas informações que levaram à definição das diversas variáveis que o sistema deverá conter. Este projeto propôs definir todas as tabelas e colunas que comporiam o banco de dados e definir todos os passos que o sistema seguiria.
Esta tabela não armazena os elementos do projeto em si, mas sim os elementos que estão disponíveis para serem adicionados ao projeto. Com essas informações e relacionamentos entre classes, foi implementada uma interface gráfica para facilitar a criação de projetos elétricos.
ANÁLISE DE RESULTADOS
CONCLUSÃO
