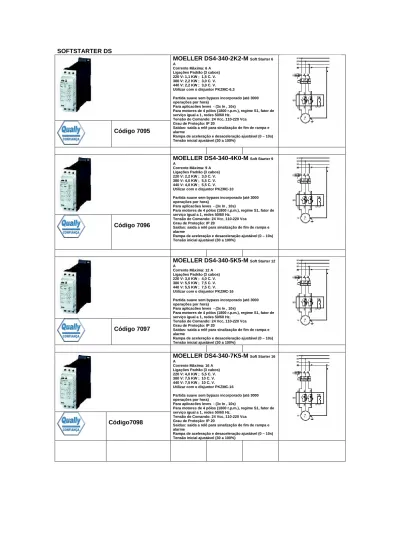

SOFTSTARTER DS
Código 7095
MOELLER DS4-340-2K2-M
Soft Starter 6 ACorrente Máxima: 6 A Ligações Padrão (3 cabos) 220 V: 1,1 KW ; 1,5 C. V. 380 V: 2,2 KW ; 3,0 C. V. 440 V: 2,2 KW ; 3,0 C. V. Utilizar com o disjuntor PKZMC-6,3
Partida suave sem bypass incorporado (até 3000 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7096
MOELLER DS4-340-4K0-M
Soft Starter 9 ACorrente Máxima: 9 A Ligações Padrão (3 cabos) 220 V: 2,2 KW ; 3,0 C. V. 380 V: 4,0 KW ; 5,5 C. V. 440 V: 4,0 KW ; 5,5 C. V. Utilizar com o disjuntor PKZMC-10
Partida suave sem bypass incorporado (até 3000 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7097
MOELLER DS4-340-5K5-M
Soft Starter 12 ACorrente Máxima: 12 A Ligações Padrão (3 cabos) 220 V: 3,0 KW ; 4,0 C. V. 380 V: 5,5 KW ; 7,5 C. V. 440 V: 5,5 KW ; 7,5 C. V. Utilizar com o disjuntor PKZMC-16
Partida suave sem bypass incorporado (até 3000 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código7098
MOELLER DS4-340-7K5-M
Soft Starter 16 ACorrente Máxima: 16 A Ligações Padrão (3 cabos) 220 V: 4,0 KW ; 5,5 C. V. 380 V: 7,5 KW ; 10 C. V. 440 V: 7,5 KW ; 10 C. V. Utilizar com o disjuntor PKZMC-16
Partida suave sem bypass incorporado (até 3000 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7099
MOELLER DS4-340-11K-M
Soft Starter 23 ACorrente Máxima: 23 A Ligações Padrão (3 cabos) 220 V: 5,5 KW ; 7,5 C. V. 380 V: 11 KW ; 15 C. V. 440 V: 11 KW ; 15 C. V. Utilizar com o disjuntor PKZMC-25
Partida suave sem bypass incorporado (até 3000 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7102
MOELLER DS4-340-7K5-MX
Soft Starter16 A
Corrente Máxima: 16 A Ligações Padrão (3 cabos) 220 V: 4,0 KW ; 5,5 C. V. 380 V: 7,5 KW ; 10 C. V. 440 V: 7,5 KW ; 10 C. V. Utilizar com o disjuntor PKZMC-16
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1i, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7103
MOELLER DS4-340-11K-MX
Soft Starter23 A
Corrente Máxima: 23 A Ligações Padrão (3 cabos) 220 V: 5,5 KW ; 7,5 C. V. 380 V: 11 KW ; 15 C. V. 440 V: 15 KW ; 15 C. V. Utilizar com o disjuntor PKZMC-25
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7104
MOELLER DS4-340-15K-MX
Soft Starter31 A
Corrente Máxima: 31 A Ligações Padrão (3 cabos) 220 V: 7,5 KW ; 10 C. V. 380 V: 15 KW ; 20 C. V. 440 V: 15 KW ; 20 C. V. Utilizar com o disjuntor PKZM0-32
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc, 110-220 Vca Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7105
MOELLER DS6-340-22K-MX
Soft Starter41 A
Corrente Máxima: 41 A Ligações Padrão (3 cabos) 220 V: 11 KW ; 15 C. V. 380 V: 22 KW ; 30 C. V. 440 V: 22 KW ; 30 C. V. Utilizar com o disjuntor PKZMC-50
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7107
MOELLER DS6-340-30K-MX
Soft Starter55 A
Corrente Máxima: 55 A Ligações Padrão (3 cabos) 220 V: 15 KW ; 20 C. V. 380 V: 30 KW ; 40 C. V. 440 V: 30 KW ; 40 C. V. Utilizar com o disjuntor PKZMC-58
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7108
MOELLER DS6-340-37K-MX
Soft Starter68 A
Corrente Máxima: 68 A Ligações Padrão (3 cabos) 220 V: 22 KW ; 30 C. V. 380 V: 37 KW ; 50 C. V. 440 V: 37 KW ; 50 C. V. Utilizar com o disjuntor NZMN6...
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7109
MOELLER DS6-340-45K-MX
Soft Starter80 A
Corrente Máxima: 80 A Ligações Padrão (3 cabos) 220 V: 22 KW ; 30 C. V. 380 V: 45 KW ; 60 C. V. 440 V: 45 KW ; 60 C. V. Utilizar com o disjuntor NZMN6...
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7110
MOELLER DS6-340-75K-MX
Soft Starter134 A
Corrente Máxima: 134 A Ligações Padrão (3 cabos) 220 V: 45 KW ; 60 C. V. 380 V: 75 KW ; 100 C. V. 440 V: 75 KW ; 100 C. V. Utilizar com o disjuntor NZMN6...
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7111
MOELLER DS6-340-90K-MX
Soft Starter160 A
Corrente Máxima: 160 A Ligações Padrão (3 cabos) 220 V: 55 KW ; 75 C. V. 380 V: 90 KW ; 125 C. V. 440 V: 90 KW ; 125 C. V. Utilizar com o disjuntor NZMN6...
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7112
MOELLER DS6-340-110K-MX
SoftStarter 196 A Corrente Máxima: 196 A Ligações Padrão (3 cabos) 220 V: 55 KW ; 75 C. V. 380 V: 110 KW ; 150 C. V. 440 V: 110 KW ; 150 C. V. Utilizar com o disjuntor NZMN6...
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com bypass incorporado (até 20 operações por hora)
Para aplicacões leves - (3x In , 10s)
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7113
MOELLER DS4-340-2K2-MR
Soft Starter6 A
Corrente Máxima: 6 A Ligações Padrão (3 cabos) 220 V: 1,1 KW ; 1,5 C. V. 380 V: 2,2 KW ; 3,0 C. V. 440 V : 2,2 KW ; 3,0 C. V. Utilizar com o disjuntor PKZMC-6,3
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar Partida suave com Reversão sem Bypass (até 3000 operações por hora com 6 x In por 0,1s)
Para aplicacões leves - 20 operações por hora com 6 x In por 5 segundos
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7114
MOELLER DS4-340-4K0-MR
Soft Starter9 A
Corrente Máxima: 9 A Ligações Padrão (3 cabos) 220 V: 2,2 KW ; 3,0 C. V. 380 V: 4,0 KW ; 5,5 C. V. 440 V : 4,0 KW ; 5,5 C. V. Utilizar com o disjuntor PKZMC-10
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar Partida suave com Reversão sem Bypass (até 3000 operações por hora com 6 x In por 0,1s)
Para aplicacões leves - 20 operações por hora com 6 x In por 5 segundos
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7115
MOELLER DS4-340-5K5-MR
Soft Starter12 A
Corrente Máxima: 12 A Ligações Padrão (3 cabos) 220 V: 3,0 KW ; 4,0 C. V. 380 V: 5,5 KW ; 7,5 C. V. 440 V : 5,5 KW ; 7,5 C. V. Utilizar com o disjuntor PKZMC-16
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar Partida suave com Reversão sem Bypass (até 3000 operações por hora com 6 x In por 0,1s)
Para aplicacões leves - 20 operações por hora com 6 x In por 5 segundos
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7116
MOELLER DS4-340-7K5-MR
Soft Starter16 A
Corrente Máxima: 16 A Ligações Padrão (3 cabos) 220 V: 4,0 KW ; 5,5 C. V. 380 V: 7,5 KW ; 10 C. V. 440 V : 7,5 KW ; 10 C. V. Utilizar com o disjuntor PKZMC-16
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar Partida suave com Reversão sem Bypass (até 3000 operações por hora com 6 x In por 0,1s)
Para aplicacões leves - 20 operações por hora com 6 x In por 5 segundos
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7118
MOELLER DS4-340-11K-MR
Soft Starter23 A
Corrente Máxima: 23 A Ligações Padrão (3 cabos) 220 V: 5,5 KW ; 7,5 C. V. 380 V: 11 KW ; 15 C. V. 440 V: 11 KW ; 15 C. V. Utilizar com o disjuntor PKZMC-25
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar Partida suave com Reversão sem Bypass (até 3000 operações por hora com 6 x In por 0,1s)
Para aplicacões leves - 20 operações por hora com 6 x In por 5 segundos
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7119
MOELLER DS4-340-7K5-MXR
SoftStarter 16 A Corrente Máxima: 16 A Ligações Padrão (3 cabos) 220 V: 4,0 KW ; 5,5 C. V. 380 V: 7,5 KW ; 10 C. V. 440 V: 7,5 KW ; 10 C. V. Utilizar com o disjuntor PKZMC-16
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com Reversão e Bypass (até 20 operações por hora com 3 x In por 5 s)
Para aplicacões leves
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7119
MOELLER DS4-340-11K-MXR
SoftStarter 23 A Corrente Máxima: 23 A Ligações Padrão (3 cabos) 220 V: 5,5 KW ; 7,5 C. V. 380 V: 11 KW ; 15 C. V. 440 V: 11 KW ; 15 C. V. Utilizar com o disjuntor PKZMC-25
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com Reversão e Bypass (até 20 operações por hora com 3 x In por 5 s)
Para aplicacões leves
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7121
MOELLER DS4-340-15K-MXR
SoftStarter 31 A Corrente Máxima: 31 A Ligações Padrão (3 cabos) 220 V: 7,5 KW ; 10 C. V. 380 V: 15 KW ; 20 C. V. 440 V: 15 KW ; 20 C. V. Utilizar com o disjuntor PKZMC-32
Tensão de Comando: 24 Vcc; para outras tensões, especificar fonte de alimentação auxiliar
Partida suave com Reversão e Bypass (até 20 operações por hora com 3 x In por 5 s)
Para aplicacões leves
Para motores de 4 pólos (1800 r.p.m.), regime S1, fator de serviço igual a 1, redes 50/60 Hz.
Tensão de Comando: 24 Vcc Grau de Proteção: IP 20
Saidas: saida a relê para sinalização de fim de rampa e alarme
Rampa de aceleração e desaceleração ajustável (0 – 10s) Tensão inicial ajustável (30 a 100%)
Código 7112
MOELLER DS5-350-45A
Soft Starter Digital 45 ACorrente Máxima: 45 A Ligações Padrão (3 cabos) 220 V: 11 KW ; 15 C. V. 380 V: 22 KW ; 30 C. V. 440 V: 22 KW ; 30 C. V.
Utilizar com Fusivel Ultra Rápido In = 63 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7147
MOELLER DS5-350-60A
Soft Starter Digital 60 ACorrente Máxima: 60 A Ligações Padrão (3 cabos) 220 V: 15 KW ; 20 C. V. 380 V: 30 KW ; 40 C. V. 440 V: 37 KW ; 50 C. V.
Utilizar com Fusivel Ultra Rápido In = 125 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7125
MOELLER DS5-350-85A
Soft Starter Digital 85 ACorrente Máxima: 85 A Ligações Padrão (3 cabos) 220 V: 27 KW ; 35 C. V. 380 V: 45 KW ; 60 C. V. 440 V: 55 KW ; 75 C. V.
Utilizar com Fusivel Ultra Rápido In = 160 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7150
MOELLER DS5-350-120A
Soft StarterDigital 120 A Corrente Máxima: 120 A Ligações Padrão (3 cabos) 220 V: 37 KW ; 50 C. V. 380 V: 55 KW ; 85 C. V. 440 V: 75 KW ; 100 C. V.
Utilizar com Fusivel Ultra Rápido In = 250 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7127
MOELLER DS5-350-170A
Soft StarterDigital 170 A Corrente Máxima: 170 A Ligações Padrão (3 cabos) 220 V: 55 KW ; 75 C. V. 380 V: 90 KW ; 125 C. V. 440 V: 110 KW ; 150 C. V.
Utilizar com Fusivel Ultra Rápido In = 350 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7128
MOELLER DS5-350-200A
Soft StarterDigital 200 A Corrente Máxima: 200 A Ligações Padrão (3 cabos) 220 V: 63 KW ; 85 C. V. 380 V: 110 KW ; 150 C. V. 440 V: 170 KW ; 125 C. V.
Utilizar com Fusivel Ultra Rápido In = 350 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7129
MOELLER DS5-350-255A
Soft StarterDigital 255 A Corrente Máxima: 255 A Ligações Padrão (3 cabos) 220 V: 75 KW ; 100 C. V. 380 V: 130 KW ; 175 C. V. 440 V: 150 KW ; 200 C. V.
Utilizar com Fusivel Ultra Rápido In = 400 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7130
MOELLER DS5-350-290A
Soft StarterDigital 290 A Corrente Máxima: 290 A Ligações Padrão (3 cabos) 220 V: 90 KW ; 125 C. V. 380 V: 150 KW ; 200 C. V. 440 V: 185 KW ; 250 C. V.
Utilizar com Fusivel Ultra Rápido In = 500 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7132
MOELLER DS5-350-340A
Soft StarterDigital 340 A Corrente Máxima: 340 A Ligações Padrão (3 cabos) 220 V: 103 KW ; 140 C. V. 380 V: 185 KW ; 250 C. V. 440 V: 200 KW ; 270 C. V.
Utilizar com Fusivel Ultra Rápido In = 500 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7133
MOELLER DS5-350-410A
Soft StarterDigital 410 A Corrente Máxima: 410 A Ligações Padrão (3 cabos) 220 V: 111 KW ; 150 C. V. 380 V: 220 KW ; 300 C. V. 440 V: 260 KW ; 350 C. V.
Utilizar com Fusivel Ultra Rápido In = 630 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7135
MOELLER DS5-350-480A
Soft StarterDigital 480 A Corrente Máxima: 480 A Ligações Padrão (3 cabos) 220 V: 150 KW ; 200 C. V. 380 V: 260 KW ; 350 C. V. 440 V: 300 KW ; 400 C. V.
Utilizar com Fusivel Ultra Rápido In = 800 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7136
MOELLER DS5-350-580A
Soft StarterDigital 580 A Corrente Máxima: 580 A Ligações Padrão (3 cabos) 220 V: 185 KW ; 250 C. V. 380 V: 300 KW ; 400 C. V. 440 V: 370 KW ; 500 C. V.
Utilizar com Fusivel Ultra Rápido In = 800 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7139
MOELLER DS5-350-670A
Soft StarterDigital 670 A Corrente Máxima: 670 A Ligações Padrão (3 cabos) 220 V: 200 KW ; 270 C. V. 380 V: 330 KW ; 450 C. V. 440 V: 400 KW ; 550 C. V.
Utilizar com Fusivel Ultra Rápido In = 1000 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7141
MOELLER DS5-350-800A
Soft StarterDigital 800 A Corrente Máxima: 800 A Ligações Padrão (3 cabos) 220 V: 220 KW ; 300 C. V. 380 V: 400 KW ; 550 C. V. 440 V: 500 KW ; 700 C. V.
Utilizar com Fusivel Ultra Rápido In = 1250 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7142
MOELLER DS5-350-1000A
Soft Starter Digital 1000 ACorrente Máxima: 1000 A Ligações Padrão (3 cabos) 220 V: 300 KW ; 400 C. V. 380 V: 550 KW ; 750 C. V. 440 V: 600 KW ; 800 C. V.
Utilizar com Fusivel Ultra Rápido In = 2 x 800 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7143
MOELLER DS5-350-1200A
Soft Starter Digital 1200 ACorrente Máxima: 1200 A Ligações Padrão (3 cabos) 220 V: 275 KW ; 500 C. V. 380 V: 600 KW ; 800 C. V. 440 V: 750 KW ; 1000 C. V.
Utilizar com Fusivel Ultra Rápido In = 2 x 1000 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7144
MOELLER DS5-350-1400A
Soft Starter Digital 1400 ACorrente Máxima: 1400 A Ligações Padrão (3 cabos) 220 V: 450 KW ; 600 C. V. 380 V: 750 KW ; 1000 C. V. 440 V: 900 KW ; 1200 C. V.
Utilizar com Fusivel Ultra Rápido In = 2 x 1000 A Para Aplicações leves – 3,5 x In 30 s. Partida suave até 20 operações por hora
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
SOFT STARTER DIGITAL PARA APLICAÇÕES PESADAS
Código 7145
MOELLER DS5-350-45A – H
Soft Starter Digital 45 A Aplic. PesadasCorrente Máxima: 45 A Ligações Padrão (3 cabos) 220 V: 11 KW ; 15 C. V. 380 V: 22 KW ; 30 C. V. 440 V: 22KW ; 30 C. V.
Utilizar com Fusivel Ultra Rápido In = 63 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional
Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de
falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7147
MOELLER DS5-350-60A – H
Soft Starter Digital 60 A Aplic. PesadasCorrente Máxima: 60 A Ligações Padrão (3 cabos) 220 V: 15 KW ; 20 C. V. 380 V: 30 KW ; 40 C. V. 440 V: 37 KW ; 50 C. V.
Utilizar com Fusivel Ultra Rápido In = 125 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7150
MOELLER DS5-350-120A–H
Soft StarterDigital 120 A Aplic. Pesadas Corrente Máxima: 120 A Ligações Padrão (3 cabos) 220 V: 37 KW ; 50 C. V. 380 V: 55 KW ; 85 C. V. 440 V: 75 KW ; 100 C. V.
Utilizar com Fusivel Ultra Rápido In = 250 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7151
MOELLER DS5-350-170A–H
Soft StarterDigital 170 A Aplic. Pesadas Corrente Máxima: 170 A Ligações Padrão (3 cabos) 220 V: 55 KW ; 75 C. V. 380 V: 90 KW ; 125 C. V. 440 V: 110 KW ; 150 C. V.
Utilizar com Fusivel Ultra Rápido In = 350 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7152
MOELLER DS5-350-255A–H
Soft StarterDigital 255 A Aplic. Pesadas Corrente Máxima: 255 A Ligações Padrão (3 cabos) 220 V: 75 KW ; 100 C. V. 380 V: 130 KW ; 175 C. V. 440 V: 150 KW ; 200 C. V. Utilizar com Fusivel Ultra Rápido In = 400 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7153
MOELLER DS5-350-410A–H
Soft StarterDigital 410 A Aplic. Pesadas Corrente Máxima: 410 A Ligações Padrão (3 cabos) 220 V: 111 KW ; 150 C. V. 380 V: 220 KW ; 300 C. V. 440 V: 260 KW ; 350 C. V.
Utilizar com Fusivel Ultra Rápido In = 630 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7154
MOELLER DS5-350-480A–H
Soft StarterDigital 480 A Aplic. Pesadas Corrente Máxima: 480 A Ligações Padrão (3 cabos) 220 V: 150 KW ; 200 C. V. 380 V: 260 KW ; 350 C. V. 440 V: 300 KW ; 400 C. V.
Utilizar com Fusivel Ultra Rápido In = 800 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7155
MOELLER DS5-350-580A–H
Soft StarterDigital 580 A Aplic. Pesadas Corrente Máxima: 580 A Ligações Padrão (3 cabos) 220 V: 185 KW ; 250 C. V. 380 V: 300 KW ; 400 C. V. 440 V: 370 KW ; 500 C. V.
Utilizar com Fusivel Ultra Rápido In = 800 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7156
MOELLER DS5-350-670A–H
Soft StarterDigital 670 A Aplic. Pesadas Corrente Máxima: 670 A Ligações Padrão (3 cabos) 220 V: 200 KW ; 270 C. V. 380 V: 330 KW ; 450 C. V. 440 V: 400 KW ; 550 C. V.
Utilizar com Fusivel Ultra Rápido In = 1000 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
Código 7157
MOELLER DS5-350-800A–H
Soft StarterDigital 800 A Aplic. Pesadas Corrente Máxima: 800 A Ligações Padrão (3 cabos) 220 V: 220 KW ; 300 C. V. 380 V: 400 KW ; 550 C. V. 440 V: 500 KW ; 700 C. V.
Utilizar com Fusivel Ultra Rápido In = 1250 A
Para Aplicações pesadas – 10 operações por hora a 5x In por 30 s
Tensão de Comando: 90 – 240 Vcc/Vca / Freq.: 50/60 Hz (configurável )
Para motores de 4 pólos (1800 r.p.m.); regime S1; f. s. = 1
Saidas: 1 Saida de tensão proporcional à corrente ou tensão (0- 10Vcc)
2 Saidas NA + 2 Saidas NF, todas programáveis) 1 saida do tipo “falha”
Comunicação: Modbus – RTU (RS485) incorporado Ethernet com protocolo TCP/IP – opcional Proteções: sobrecarga, sobre/subcorrente,
sobre/subtensão na entrada, cavitação, rotor bloqueado, desbalanceamento e falta de fase, seqüência de fases, sobretemperatura, fator de potência, partidas por hora, tempo entre partidas, tiristores em curto circuito, curto circuito na saida, carga desconectada.
Funções e recursos: programação rápida, histórico de falhas, partida com Kick Start, Energy saver, rampa de aceleração e desaceleração programáveis, parada precisa, limitação de corrente de partida programável, função cavitação, tensão de trabalho programável, frenagem CC por injeção de corrente continua, password – programação com falha
ACESSÓRIOS
Código 7175
MOELLER DS5-KEY-1
Interface Homem MáquinaAplicação: Necessário para programação e monitoramento das softstarters DS5 Compativel com: DS5
Código 7176
MOELLER DS5-CAB-3
Cabo de Comunicação FixoAplicação: Cabo de Comunicação entre DS5 e IHM, quando instalada na porta de painel (3 metros)
Compativel com: DS5
Código 7178
MOELLER DS5-COM-PRG
Interface para comunicação via PC Aplicação: Interface para programação via PC pelo software “Easy Drive V1.1” Compativel com: DS5Código 731
MOELLER Easy Drive V1.1
SoftwareAplicação: Software para programação via PC Compativel com: DS5
Código 7177
MOELLER Easy 200-POW
Fonte chaveadaAplicação: Fonte de Alimentação chaveada para aplicação da DS6 com o comando entre 90-240Vca
Compativel com: DS6
Código 7179
MOELLER FS0-UR-63A
Fusivel Ultra-Rápido 63A Corrente: 63 ATensão Máxima: 550 V I2
t: 1800
Código 7180
MOELLER FS1-UR-125A
Fusivel Ultra-Rápido 125A Corrente: 125 ATensão Máxima: 550 V I2t: 7000
Código 7181
MOELLER FS1-UR-160A
Fusivel Ultra-Rápido 160A Corrente: 160 ATensão Máxima: 550 V I2
Código 7182
MOELLER FS1-UR-250A
Fusivel Ultra-Rápido 250A Corrente: 250 ATensão Máxima: 550 V I2
t: 40000
Código 7183
MOELLER FS2-UR-350A
Fusivel Ultra-Rápido 350A Corrente: 350 ATensão Máxima: 550 V I2t: 84000
Código 7184
MOELLER FS2-UR-400A
Fusivel Ultra-Rápido 400A Corrente: 400 ATensão Máxima: 550 V I2
t: 120000
Código 7185
MOELLER FS3-UR-500A
Fusivel Ultra-Rápido 500A Corrente: 500 ATensão Máxima: 550 V I2t: 180000
Código 7186
MOELLER FS3-UR-630A
Fusivel Ultra-Rápido 630A Corrente: 630 ATensão Máxima: 550 V I2
t: 280000
Código 7187
MOELLER FS4-UR-800A
Fusivel Ultra-Rápido 800A Corrente: 800 ATensão Máxima: 550 V I2
t: 510000
Código 7188
MOELLER FS4-UR-1000A
Fusivel Ultra-Rápido 1000A Corrente: 1000 ATensão Máxima: 550 V I2t: 800000
Código 7189
MOELLER FS4-UR-1250A
Fusivel Ultra-Rápido 1250A Corrente: 1250 ATensão Máxima: 550 V I2
t: 1300000
Código 7190
MOELLER BF-NH00-100
Base para FusivelBase para Fusivel Tipo NH00 para fusiveis Ultra Rápidos de 63A até 100A
Código 7191
MOELLER BF-NH1-250
Base para FusivelBase para Fusivel Tipo NH1 para fusiveis Ultra Rápidos de 125 A até 250A
Código 7192
MOELLER BF-NH2-400
Base para FusivelBase para Fusivel Tipo NH2 para fusiveis Ultra Rápidos de 350 A até 400A
Código 7193
MOELLER BF-NH3-630
Base para FusivelBase para Fusivel Tipo NH3 para fusiveis Ultra Rápidos de 500 A até 630A
