Alan Tunnicliff e/ShutterstockAlan Tunnicliff e/Shutterstock

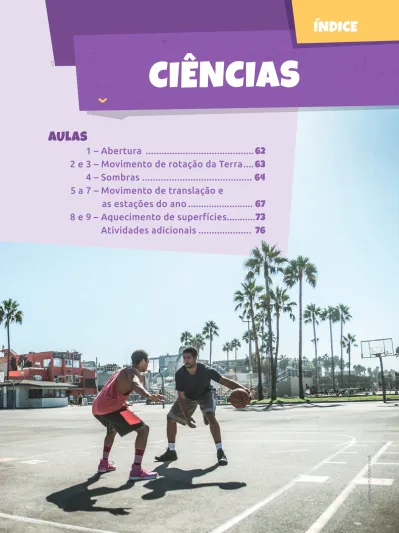

CIÊNCIAS
ÍNDICE
AUlas
1 – Abertura ... 62 2 e 3 – Movimento de rotação da Terra .... 63 4 – Sombras ... 64 5 a 7 – Movimento de translação e
as estações do ano ... 67 8 e 9 – Aquecimento de superfícies ... 73 Atividades adicionais ... 76
213 oneinchpunch/Shutterstock Alan Tunnicliff e/Shutterstock
Atividades adicionais ... 76
213213
ABERTURA AULA 1
Você sabia que o basquete é um jogo de origem norte-americana do século XIX?
Até hoje, os melhores jogadores de basquete jogam em times estadunidenses.
O basquete é um jogo esportivo coletivo que é disputado por duas equipes de 5 jogadores cada com o objetivo de passar a bola por dentro do cesto adversário e evitar que a bola entre no cesto de seu time. Nesse jogo, os jogadores devem sempre quicar a bola no chão (para que não cometam penalidades) e realizar vários movimentos diferentes.
Ligue os tipos de movimento do basquete com as suas sombras.
Quicar a bola Enterrada Lance livre Passe de bola
ostill/Shutterstock
62 CIÊNCIAS
63 CIÊNCIAS
213213
AULAS 2
E3 MOVIMENTO DE ROTAÇÃO DA TERRA
Você já sabe que moramos no planeta Terra e que ele e mais sete planetas fazem parte do Sistema Solar, girando em torno do Sol.
NA SA
Planeta Terra visto do espaço.
oceano
nuvem continentes
Shutterstock
À direita do Sol, a ordem dos planetas que compõem o Sistema Solar: Mercúrio, Vênus, Terra, Marte, Júpiter, Saturno, Urano e Netuno.
Sol
Sistema Solar
Todos os dias, ao amanhecer, o Sol clareia o céu.
Mesmo que esteja nublado ou chovendo, sabemos que o Sol está presente, porque há luz.
Você já reparou que, ao amanhecer, vemos o Sol em uma direção e, no fim da tarde, o vemos em outra?
Temos a mesma sensação em relação à Lua e às estrelas.
Por que será que isso acontece?
Movimento de rotação
O movimento de rotação é aquele que a Terra realiza em torno de seu eixo imaginário, também conhecido como eixo de rotação terrestre.
O eixo de rotação terrestre é uma linha reta que une o polo Sul ao polo Norte, passando pelo centro da Terra.
A Terra leva cerca de 24 horas para completar uma volta em torno do seu eixo. Esse tempo também é conhecido como um dia.
luz do Sol
eixo de rotação
Sul
Norte
ATENÇÃO:
NUNCA OLHE
PARA O SOL
DIRETAMENTE!
213213
Uma pessoa na superfície da Terra tem a impressão de que o Sol se move no céu.
Vemos o Sol nascer no lado leste, percorrer o céu e se pôr no lado oeste, desaparecendo no horizonte. Na verdade, é o movimento de rotação da Terra que provoca o movimento aparente do Sol no céu ao longo do dia.
atividadEs
1 Assinale somente as frases verdadeiras.
( ) A Terra é o único planeta que gira ao redor do Sol.
(
X) A Terra leva aproximadamente 24 horas para dar uma volta em torno do seu eixo.
(
X) O movimento de rotação da Terra dá origem ao dia e à noite.
( ) São sete os planetas do Sistema Solar.
(
X) Não devemos olhar para o Sol diretamente.
2 Desenhe o movimento que a Terra faz ao redor do seu eixo e que tem duração aproximada de 24 horas. Escreva o nome desse movimento.
Atividade prática.Rotação.
ATIVIDADE ADICIONAl
SOMBRAS AULA 4 1
A luz é muito importante para os seres vivos pois, graças a ela, as plantas podem realizar a fotossíntese para produzir o seu próprio alimento, e nós podemos enxergar o mundo.
A fonte de luz natural é o Sol, mas podem haver fontes artificiais, como lâmpada, lanterna ou vela.
64 CIÊNCIAS
65 CIÊNCIAS
213213 Donatas Dabravolskas/Shutterstock
Sol, exemplo de fonte de luz natural.
Dmitry A/Shutterstock
Lanterna do celular, exemplo de fonte de luz artifi cial.
Quando o Sol ilumina um corpo, forma-se, no lado oposto dele, uma região chamada sombra, que se mostra escurecida por não receber a luz emitida pelo Sol.
De Visu/Shutterstock
Sol, fonte de luz natural
corpo (obstáculo)
sombra projetada
A projeção da sombra de um corpo varia de acordo com a posição aparente do Sol.
Observe que a posição da sombra muda conforme o horário do dia.
Editora Núcleo
Parque em São Paulo, 8 horas da manhã.
Editora Núcleo
Parque em São Paulo, 4 horas da tarde.
O relógio de Sol é um tipo de relógio que determina as horas do dia de acordo com a posição do Sol. Um pino central funciona como um ponteiro, que projeta a sombra em diferentes posições (horas), de acordo com a posição do Sol.
CURIOSIDADE
Graffi xzone/Shutterstock
213213
atividadEs
3 Pinte a letra que melhor representa a posição do Sol de acordo com a projeção da sombra da criança no chão.
b c
a
a b c
a b c
4 Observe as sombras dos corpos abaixo e assinale em que posição está o Sol.
a b
d
Dado Photos/Shutterstock
c
a
d c
Thidarii/Shutterstock
b
b
d c
Martynova Marina/Shutterstock
a a b
c
Babab/Shutterstock
d
ATIVIDADEs ADICIONAis
2
E3
66 CIÊNCIAS
67 CIÊNCIAS
213213
AULAS 5
A7 MOVIMENTO DE TRANSLAÇÃO E AS ESTAÇÕES DO ANO
Movimento de translação
O movimento de translação é aquele que a Terra realiza em torno do Sol.
A Terra leva aproximadamente 365 dias (um ano) para dar uma volta completa ao redor do Sol.
O caminho que a Terra percorre ao redor do Sol é chamado de órbita terrestre. Ele é aproximadamente circular, e o Sol está bem perto da posição central.
Sol
órbita terrestre
movimento de translação
atividadEs
5 Na ilustração abaixo, o desenhista esqueceu de colocar o que as setas indicam.
Identifique o nome do movimento e cite qual o tempo necessário para a Terra executá-lo completamente.
Vitoriano Junior/Shutterstock
Movimento de translação da Terra, 365 dias ou um ano.
Movimento de rotação da Terra, 24 horas ou um dia.
213213
6 Desenhe o movimento que a Terra faz ao redor do Sol e tem duração aproximada de 365 dias (um ano), e escreva o nome desse movimento.
Atividade prática.Translação.
As estações do ano
As quatro estações do ano são: primavera, verão, outono e inverno.
As estações do ano não se manifestam igualmente em todos os lugares do planeta.
Na Europa e na Ásia, por exemplo, o verão é uma época de muito calor, o inverno é frio, a primavera é a época mais florida do ano e a queda das folhas das árvores acontece no outono.
No Brasil, as estações possuem características diferentes de acordo com a região.
68 CIÊNCIAS
69 CIÊNCIAS
213213
Inverno
O inverno no Sul do Brasil é muito frio. Já nas regiões Norte e Nordeste, é a época das chuvas.
Eduardo Zappia/Pulsar Imagens
Neve na cidade de Urubici (SC).
Fabio Colombini
Chuva no porto de Manaus (AM).
Verão
No Sudeste, o verão é marcado por muitas chuvas e enchentes, enquanto no Nordeste e em algumas outras regiões há grandes secas.
Alexandre Tokitaka/Pulsar Imagens
Chuva em São Paulo.
Andre Dib/Pulsar Imagens
Período de estiagem no Parque Nacional do Catimbau (PE).
Primavera e outono
Na primavera, uma maior quantidade de flores desabrocha e, no outono, grande parte dos frutos amadurece. Embora nas regiões Sul e Sudeste essas estações sejam conhecidas como estações das flores e dos frutos, em nosso país temos flores e frutos o ano inteiro.
Fabio Colombini
Outono no Parque Ibirapuera, São Paulo (SP).
Fabio Colombini
Primavera no Parque Ibirapuera, São Paulo (SP).
Mas como se formam as estações do ano? Por que quando é verão aqui no Brasil, em
outras partes do mundo está fazendo frio?
213213
Para entender como ocorrem as estações, é preciso dividir a Terra em dois hemisférios: o hemisfério Norte e o hemisfério Sul.
Norte
Sul
hemisfério Norte hemisfério
Sul
À medida que a Terra gira em torno do Sol, como o seu eixo de rotação está inclinado, a luz e o calor do Sol não chegam com a mesma intensidade em todos os pontos da superfície da Terra.
Plano de órbita da Terra
Dependendo da época, o hemisfério Norte recebe mais luz e calor que o hemisfério Sul. Nesse caso, pode ser primavera ou verão no hemisfério Norte, enquanto no
hemisfério Sul temos o outono ou o inverno.
Quando o hemisfério Sul recebe mais luz e calor que o hemisfério Norte, é primavera ou verão nesse hemisfério, enquanto no hemisfério Norte temos o outono ou o inverno.
luz do Sol
Sul
Norte
O hemisfério Norte está recebendo mais luz e calor que o hemisfério Sul. É início do verão no hemisfério Norte, enquanto é início do inverno no hemisfério Sul.
70 CIÊNCIAS
71 CIÊNCIAS
213213
Aproximadamente seis meses depois, temos o início do inverno no hemisfério Norte, enquanto no hemisfério Sul começa o verão. Note como o hemisfério Sul recebe mais luz e calor que o hemisfério Norte.
luz do Sol
Norte
Sul
DATAS DAS ESTAÇÕES
Início Hemisfério Sul Hemisfério Norte 22 ou 23 de setembro primavera outono
22 ou 23 de dezembro verão inverno
20 ou 21 de março outono primavera
22 ou 23 de junho inverno verão
[...] O calendário guarani está ligado à trajetória aparente anual do Sol e é dividido em tempo novo e tempo velho (ara pyau e ara ymã, respectivamente, em guarani). Ara pyau é o período de primavera e verão, sendo ara ymã o período de outono e inverno [...].
[...] O dia do início de cada estação do ano é obtido através da observação do nascer ou do pôr do sol, sempre de um mesmo lugar, por exemplo, da haste vertical. O Sol sempre nasce do lado leste e se põe do lado oeste [...].
Germano Afonso, Scientific American do Brasil.
CURIOSIDADE
atividadEs
7 Quantas e quais são as estações do ano?
Há 4 estações do ano: primavera, verão, outono e inverno.
213213
8 Na Europa, notam-se mudanças na paisagem associadas a cada uma das estações do ano. Pinte cada um dos quadros e complete o espaço abaixo de cada item com o nome da estação correspondente, supondo as características observadas nesse continente.
a)
verão
b)
outono
c)
primavera
d)
inverno
DISCUTA COM SEUS COLEGAS
9 De acordo com o que aprendeu com o estudo sobre as quatro estações do ano, como deveria ser a representação do Papai Noel no hemisfério Sul?
Espera-se que os alunos mencionem que no hemisfério Norte, em dezembro, é inverno, daí a presença de neve e de roupas pesadas. No hemisfério Sul, por sua vez, dá-se o verão, e o Papai Noel, portanto, deveria usar roupas mais leves.
ATIVIDADEs ADICIONAis
4
A6
vectorfusionart/Shutterstock
72 CIÊNCIAS
73 CIÊNCIAS
213213
AULAS 8
E9 AQUECIMENTO DE SUPERFÍCIES
O Sol é fonte de luz e calor para a Terra e para os seres vivos. Uma fonte de calor é aquela que tem a capacidade de aumentar a temperatura de outros corpos.
São exemplos de fontes de calor: Sol, fogo e lâmpada.
O termômetro é um instrumento utilizado para medir a temperatura de um corpo.
Garsya/Shutterstock
Termômetro de mercúrio.
Yuri Samsonov/Shutterstock
Termômetro digital.
Mas podemos sentir a temperatura por meio de nossa pele, que possui estruturas que percebem a temperatura.
Quando a radiação solar atinge um corpo, parte dela é retida e a outra parte é devolvida para o meio de origem. A parte que volta para o meio é chamada
de radiação refletida e a que fica no corpo chamamos de radiação absorvida.
A parte da radiação absorvida pela superfície do corpo contribui para a temperatura dele aumentar.
radiação Sol
refletidamenor temperatura
do cubo maior temperatura do cubo
radiação
absorvida
radiação
absorvida
radiação radiação
radiação
refletidaQuanto maior a absorção da radiação solar pela superfície, maior será a sua
temperatura; e quanto menor for a absorção, menor será a temperatura da superfície.
CUIDADO!
NUNCA ENCOSTE ALGUMA PARTE
DE SEU CORPO EM OBJETOS
QUENTES,
POIS ISSO
PODE CAUSAR
QUEIMADURAS.
213213
Os diferentes tipos de superfície refletem e absorvem diferentes quantidades de radiação solar, e, por isso, podem apresentar temperaturas maiores (são mais quentes) ou menores (mostram-se mais frios). Outros fatores, como o estado físico da superfície (sólido, líquido ou gasoso) e o tipo de material, também participam do processo de aquecimento de superfícies.
Alguns exemplos de superfícies da Terra. As setas indicam a quantidade de radiação solar refl etida.
asfalto
solo vegetação
geleira
mikecphoto-Peter Gudella-Xico Putini/Shutterstock; Hubertus Kanus/Photo Researchers
As superfícies mais claras e lisas refletem mais a radiação solar, enquanto as superfícies escuras e rugosas refletem menos a radiação solar.
Alguns materiais aquecem mais rapidamente do que outros, como os exemplos abaixo:
Isopor e plástico são materiais que demoram a aquecer.
design56-N Azlin Sha/Shutterstock
Metais são materiais que aquecem mais rapidamente.
photo one-Somchai Som/Shutterstock
Isolante térmico é um material que difi culta a troca de calor entre os corpos de temperaturas diferentes.
74 CIÊNCIAS
75 CIÊNCIAS
213213
atividadEs
10 No desenho abaixo, ligue os pontos dos raios solares e pinte de vermelho o raio que tem menor reflexão e de azul o raio com maior reflexão.
azul
vermelho
Responda.
a) Qual das superfícies apresenta maior grau de reflexão da radiação solar?
A montanha coberta de neve.
b) Qual das superfícies apresenta maior temperatura, passando-nos a sensação de ser mais quente? Explique.
O asfalto, porque é uma superfície escura que absorve mais a radiação solar.
11 Imagine que você se mudou para uma cidade que apresenta altas temperaturas ao longo de todo o ano e precisa fazer uma reforma em sua nova casa. Qual das cores abaixo é indicada para a pintura das paredes externas da casa, para a temperatura interna ficar agradável? Explique.
Mile Atanasov-Kenishirotie- Picsfi ve/Shutterstock
Deve-se pintar a casa com a cor branca. Nesse caso, as paredes serão mais claras e refl etirão mais a radiação solar, contribuindo, assim, para gerar temperaturas mais agradáveis no ambiente interno da casa.
LABORATÓRIO
Aquecimento de superfícies Página 87
ATIVIDADEs ADICIONAis
7
E8
213213
ATIVIDADES ADICIONAIS
1 Pinte o desenho abaixo de acordo com a legenda.
raios solares
linha que representa o eixo inclinado da Terra
parte da Terra onde é dia parte da Terra onde é noite
rosa
raios solares
linha que representa o eixo inclinado da Terra
parte da Terra onde é dia parte da Terra onde é noite
amarelo amarelo amarelo amarelo amarelo amarelo amarelo amarelo amarelo
azul preto
Qual o nome do movimento, realizado pela Terra, responsável pelos dias e pelas noites?
Rotação.
2 Descubra qual sombra abaixo corresponde à bicicleta.
a)
b)
c)
d)
76 CIÊNCIAS
77 CIÊNCIAS
213 220
3 Observe o esquema abaixo e complete com as palavras dadas.
sombra projetada
objeto
fonte de luz
4 Assinale somente as frases que forem verdadeiras.
( ) Para a agricultura, o clima não importa.
(
X) Se não houvesse o movimento de translação, não existiriam as estações do ano.
(
X) Se o eixo de rotação da Terra não fosse inclinado, não existiriam as estações do ano.
(
X) Se é verão no Brasil, é inverno nos Estados Unidos.
5 Enigma
Descubra o nome da linha imaginária que separa o hemisfério Norte do hemisfério Sul.
L
I
NH
AD O E Q
U
A D OR
sombra projetada objeto
fonte de luz
213213
6 Complete o quadro.
NO HEMISFÉRIO SUL
Estações Meses
verão
dezembro a marçooutono
março a junho
inverno
junho a setembroprimavera
setembro a dezembro
7 Com a finalidade de melhorar o conforto térmico das casas, há vários tipos de telhado. Observe dois deles abaixo.
Oleg_Mit/Shutterstock
Telhado ecológico.
kaczor58/Shutterstock
Telhado com telhas escuras.
a) Qual tipo de telhado aquece mais?
Telhado com telhas escuras.b) Qual deles aquece menos?
Telhado ecológico.c) Explique o funcionamento dos dois tipos de telhado.
O telhado escuro absorve mais a radiação solar e sua temperatura fica maior (se aquece mais), enquanto o telhado ecológico absorve menos a radiação solar e sua temperatura fica menor (se aquece menos).
78 CIÊNCIAS
79 CIÊNCIAS
213213
8 Em suas férias de verão, Ana foi passar uma semana na praia. Em um dia
ensolarado, ela comprou uma água de coco. O troco ela deixou em cima do isopor, tomando o cuidado de colocar as chaves do apartamento sobre as notas de dois reais. Quando voltou do mergulho no mar, sua mãe pediu para ela guardar o dinheiro na bolsa e pegar o isopor com os lanches, pois estavam indo embora.
Para sua surpresa, as chaves estavam quentes, enquanto o isopor não. Qual a explicação para a diferença de temperatura entre o isopor e as chaves, se ambos ficaram ao Sol?
As chaves são objetos de metal, que aquece mais facilmente que o isopor, um isolante térmico.
Aquecimento de superfícies
Material necessário:
• três placas de Petri ou outro tipo de vasilha rasa;
• pequenas quantidades de areia, solo e água;
• uma luminária com lâmpada incandescente;
• um termômetro (de preferência digital).
Procedimento:
1. Na primeira placa de Petri, em quantidades iguais, colocar água, na segunda, solo e na terceira, areia até enchê-las.
2. Medir as temperaturas da areia, do solo e da água com o termômetro digital e
registrá-las na tabela a seguir.
Atividade prática.3. Colocar as três placas a 20 cm de distância da luminária com lâmpada incandescente e deixar por vinte minutos.
4. Após esse tempo, registrar as temperaturas na tabela a seguir.
Atividade prática.ATENÇÃO: NÃO ENCOSTAR A MÃO
NA LÂMPADA INCANDESCENTE.
ATENÇÃO: NÃO ENCOSTAR A MÃO
NA LÂMPADA INCANDESCENTE.
LABORATÓRIO
213213
SUPERFÍCIE
Água Areia Solo
3 minutos
6 minutos 9 minutos
12 minutos
15 minutos
18 minutos
Responda.
a) Para que serve o termômetro usado no experimento?
O termômetro serve para medir as temperaturas das superfícies.
b) O que aconteceu com as temperaturas da água, da areia e do solo ao serem colocados, por um tempo, próximos a uma fonte de calor?
Os três tipos de superfície tiveram aumento em suas temperaturas.
c) Qual das três superfícies teve aumento de temperatura mais rapidamente?
A areia apresentou aumento de temperatura mais rapidamente.
80 CIÊNCIAS
