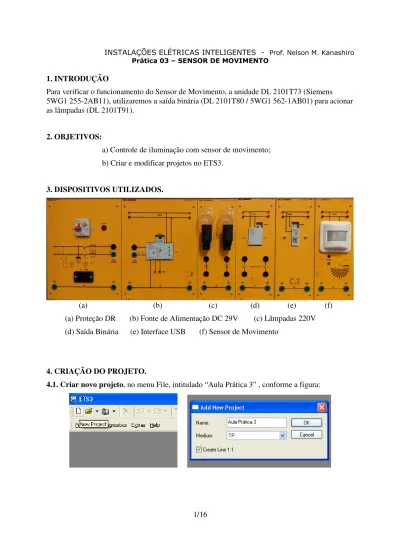

1. INTRODUÇÃO - PRÁTICA 03 SENSOR DE MOVIMENTO 2017

(1)

1. INTRODUÇÃO

Para verificar o funcionamento do Sensor de Movimento, a unidade DL 2101T73 (Siemens 5WG1 255-2AB11), utilizaremos a saída binária (DL 2101T80 / 5WG1 562-1AB01) para acionar as lâmpadas (DL 2101T91).

2. OBJETIVOS:

a) Controle de iluminação com sensor de movimento;

b) Criar e modificar projetos no ETS3.

3. DISPOSITIVOS UTILIZADOS.

(a) (b) (c) (d) (e) (f)

(a) Proteção DR (b) Fonte de Alimentação DC 29V (c) Lâmpadas 220V

(d) Saída Binária (e) Interface USB (f) Sensor de Movimento

4. CRIAÇÃO DO PROJETO.

4.1. Criar novo projeto, no menu File, intitulado “Aula Prática 3” , conforme a figura:

(2)

4.2. Inserir Prédio.

A partir do menu Edit (Add buildings), ou através do botão direito do mouse (menu sensível ao contexto), abre-se uma janela de diálogo, através do qual é possível inserir um prédio. Nomear o prédio como “Santhiago”:

4.3. Inserir Pavimento.

A partir do menu Edit (Add buildings Parts), ou através do botão direito do mouse sobre o nome do prédio “Santhiago”, abre-se uma janela de diálogo, através do qual é possível inserir os pavimentos do prédio. Inserir o 3º andar:

(3)

4.4. Inserir a Sala.

A partir do menu Edit (Add Rooms), ou através do botão direito do mouse sobre o nome do pavimento “3° Andar”, abre-se uma janela de diálogo, através do qual é possível inserir os apartamentos ou as salas do pavimento do prédio. Inserir o “Laboratório de Eletricidade”:

5. INSERIR OS DISPOSITIVOS.

Vamos utilizar a saída binária, que atuará como um “relé”, e o sensor de presença que irá controlar o “relé”. Iniciar inserindo a saída binária.

5.1. Inserindo a saída binária.

Na janela “Buildings”, clicar sobre o “Laboratório de Eletricidade” e com o botão direito do mouse selecione “Add Device” / Siemens / Output / Binary output, 2 fold:

(4)

Entre as funções possíveis para a saída binária, vamos utilizar o programa de aplicação “520501”:

5.2. Inserindo o sensor de movimento.

Opções de aplicações:

- Unidade de extensão

- Unidade central - Dispositivo autônomo

(5)

(6)

7. CRIAÇÃO DOS GRUPOS.

Nesta etapa vamos efetuar associações entre a saída binária e o sensor de movimento.

Clicar com o mouse direito o objeto zero (0) do sensor de movimento, na janela Topology. Com o botão direito do mouse, selecionar “Link with...”:

(7)

Associar o canal A da saída binária com o grupo 0/0/1:

(8)

Clicar sobre “Buildings/Functions”:

Ativar o sistema Online e efetuar donwload. “Program Addres & Application”:

(9)

Após o restabelecimento da energia ou após o processo de programação, é necessário aguardar 80 segundos (tempo de imunidade) para que o sensor de presença não acione acidentalmente o sistema de iluminação.

O sensor está ajustado para raio de ação de mais ou menos 50cm (pode atingir até 12m).

Descreva o ocorrido: ____________________________________________________________

_____________________________________________________________

8. EDIÇÃO DOS PARÂMETROS DO SENSOR DE PRESENÇA.

(10)

8.1. Detecção de movimento (Motion Detection) – A iluminação do ambiente pode interferir na sensibilidade do sensor. Neste item é feito o ajuste da sensibilidade do sensor de acordo com o nível médio de iluminamento. O sensor irá atuar com as variações acima do valor ajustado.

• Para ambientes escuros (totalmente sem iluminação), utilizar as faixas: Disabled ou de 1 a 5 lux;

• Para ambientes com iluminação suave, utilizar as faixas entre 10 a 100 lux;

• Para ambientes com iluminação mediana, utilizar as faixas entre 100 a 500 lux;

• Para ambientes com iluminação intensa, utilizar as faixas entre 1000 lux ou Brightness independent;

a) Ajuste para Brightness independent:

(11)

Após o download, aguarde o fim da zona morta de funcionamento, que é de aproximadamente 1min. e 20s e confira o funcionamento

_____________________________________________________________

b) Repetir o procedimento para 200 lux, 20 lux e 10 lux e confira o funcionamento.

_____________________________________________________________

(12)

8.2. Cyclical sending at motion detection – Quando um mesmo ambiente possuir dois ou mais sensores de movimento é possível fazer com que se um dos sensores detectar movimento este transmite a informação para os outros sensores. Desta forma todos os sensores atuam de forma paralela com a mesma ação.

• Disabled – desativa a função;

• Enabled – ativa a função.

(13)

8. 3. Base for overshoot time / Factor for overshoot time (0-127) – Determinam o tempo que a lâmpada permanecerá acesa. O Base for overshoot time é ajustado a partir de 130ms até 1,2 horas. Factor for overshoot time é o fator multiplicativo.

Tempo que a lâmpada permanece acesa = (Base for overshoot time) x (Factor for overshoot time)

a) Ajuste para:

• Base for overshoot time = 1,0s.

• Factor for overshoot time (0-127) = 10

Destacar somente o detector de movimento e efetue o download:

(14)

Observe que houver um segundo movimento antes da finalização do tempo ajustado, o sistema irá reiniciar a contagem do tempo a partir do último movimento.

_____________________________________________________________

b) Ajuste para:

• Base for overshoot time = 2,1s.

_____________________________________________________________

c) Ajuste para:

• Base for overshoot time = 130ms.

_____________________________________________________________

(15)

8.4. Base for dead time after end of motion detection / Factor for dead time (0-255) – No fim da temporização a lâmpada apaga e o sistema entra num período de zona morta, onde os

movimentos serão desprezados até o término desta zona morta. O Base for dead time after end of motion detection é ajustado a partir de 0,5ms até 33s. Factor for dead time é o fator

multiplicativo.

Tempo que a lâmpada permanece acesa = (Base for overshoot time) x (Factor for overshoot time)

Ajuste para:

• Base for dead time after end of motion detection = 2,1s.

• Factor for dead time = 5

Destacar somente o detector de movimento e efetue o download:

(16)

8.5. Operation mode of blocking object – Opção para bloquear o sensor.

A função dos valores de telegrama do objeto de bloqueio no. 1 é definido com este parâmetro:

"Off = Operação, On = Bloqueio": O valor de envio "Off" permite a operação do detector enquanto o valor de envio "On" ativa a função de bloqueio.

"On = Operação, Off = Bloqueio": O valor de envio "On" permite a operação do detector enquanto o valor de envio "Off" ativa a função de bloqueio.

Nota: Quando esta configuração é selecionada, a função de bloqueio é ativada quando a tensão do barramento é aplicada, pois o valor do objeto após uma reinicialização da unidade de

acoplamento do barramento é idêntico ao "Off".

9. OBJETOS DE COMUNICAÇÃO

Objeto Função Nome do objeto

0 On/Off (Liga/Desliga Switch (chaveamento)

Os telegramas de comutação são enviados através deste objeto.

1 Blocking (bloqueio)

A operação do detector pode ser bloqueada através deste objeto.

Dependendo das configurações dos parâmetros, a detecção de movimento e o envio de

telegramas através do objeto de comutação podem ser desativados ou habilitados através de um telegrama de barramento externo.
