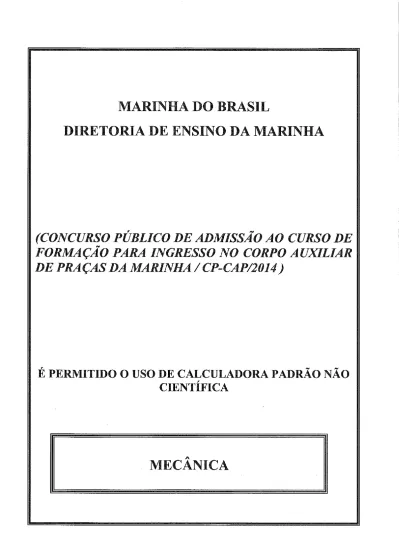

MARINHA DO BRASIL
DIRETORIA DE ENSINO DA MARINHA
(CONCURSO PÚBLICO DE ADMISSÃO AO CURSO DE
FORMAÇÃO PARA INGRESSO NO CORPO AUXILIAR
DE PRAÇAS DA MARINHA / CP-CAP/
2014
)
É PERMITIDO O USO DE CALCULADORA PADRÃO NÃO
CIENTÍFICA
1) Observe a figura a seguir.
A figura acima representa qual tipo de forma de cabeça do parafuso? (A) Quadrado. (B) Triangular. (C) Retangular. (D) Sextavado. (E) Redondo.
2) Considere o par de engrenagens a seguir.
Assinale a opção que apresenta o tipo das engrenagens apresentadas.
(A) Helicoidais. '
(B) Cônicas. (C) Sem-fim.
(D) Dentes retos.
(E) Cilíndrica de dentes retos.
Prova : Amarela Concurso : CP-CAP/14
3) Considere que uma barra está sujeita a uma tensão admissí
vel de 220MPa. Sabendo que essa barra possui uma tensão de
escoamento de 440MPa, determine seu coeficiente de seguran
ça, e assinale a opção correta,
(A) 1 (B) 2 (C) 3 (D) 4 (E) 5
4) A ferramenta utilizada para abrir roscas externas em peças
cilíndricas, tais como parafusos e tubos, recebe o nome de:
(A) cossinete. <B) macho.
{C) retificador. (D) alargador. (E) desandador.
5) Uma barra de Al (Aluminio) possui uma deformação específica
de £ = 10~6m/m, com módulo de elasticidade EA1 = 70GPa. De termine a tensão normal de tração atuante na barra, e assi nale a opção correta.
(A) 5 OkPa (B) 60kPa (C) 70kPa (D) 80kPa (E) 90kPa
Prova : Amarela Concurso : CP-CAP/14
6) Analise o símbolo de rugosidade a seguir.
b
De acordo com o símbolo acima, assinale a opção que repre senta, respect ivamente, a, b, e c.
(A) A direção das estrias, a ondulação e o comprimento da amostra.
{B) O valor da rugosidade, a direção das estrias e a ondula ção .
(C) 0 valor da rugosidade, a ondulação e a orientação em re lação à superfície.
(D) 0 valor da rugosidade, o comprimento da amostra e o
sobremetal para usinagem.
(E) O método de fabricação, a direção das estrias e o com
primento da amostra.
7) Algumas ligas metálicas necessitam de melhorias em sua re
sistência e dureza, e um recurso utilizado é o de formação de partículas extremamente pequenas e uniformemente disper sas em uma segunda fase no interior da matriz da fase origi nal. Esse processo é conhecido por:
(A) normalização.
(B) recozimento pleno. (C) revenimento.
(D) endurecimento por precipitação. (E) cementaçao. Prova Profissão Amarela TÉCNICO EM MECÂNICA Concurso : CP-CAP/14
8) Analise a figura a seguir.
Assinale a opção que apresenta as informações da junta sol
dada referentes ao tipo de processo de soldagem, tipo de
junta e folga, respectivamente.
(A) Eletrodo revestido, junta em ângulo e folga de 2 mm. (B) Eletrodo revestido, junta de topo e folga de 13 mm. (C) MIG/MAG, junta em ângulo e folga de 2 mm.
(D) MIG/MAG, junta de topo e folga de 13 mm.
(E) Eletrodo revestido, junta de topo e folga de 13 mm.
9} Qual é o tratamento térmico indicado para remoção de tensões
internas devido aos tratamentos mecânicos a frio e a quente?
(A) Têmpera. <B) Revenido.
(C) Coalescimento.
' (D) Cementação.
(E) Recozimento.
Prova : Amarela Concurso : CP-CAP/14
10) Observe a figura a seguir.
Com relação a essa figura, é correto afirmar que o valor das reações RA e RB valem, respectivamente:
(A) qL/2 e qL/2 (B) qL e qL/2 (C ) qL/2 e qL (D) qL e qL (E) 2q/L e 2q/L
11) Analise a figura a seguir.
S l 4' o } h-CN is s I íjtíS 9 9 íM
Seja fraax a folga maxima e fmin a folga minima do conjunto furo-eixo acima, assinale a opção que apresenta a folga m á xima e a folga mínima, em milímetros, respectivamente.
(A) 0,06 Imm ; 0,020mm (B) 0,062mm ; 0,002mm <C) 0,062mm ; 0,021mm (D) 0,06Imm ; 0,02Imm (E) 0,060mm ; 0., 0 02mm : Amarela Prova
Profissão: TÉCNICO EM MECÂNICA
12) Observe a figura a seguir.
Os valores aproximados dos componentes ortogonais Fx e Fy são , respectivamente: (A) 64,3N e 76,6N D a d o s : cos 40° = 0,766 (B) 64,3N e 86,2N sen 40° = 0,643 (C) 76,6N e 86,2N (D) 76,6N e 64,3N (E) 86,2N e 76,6N
Analise a figura a seguir.
Sabendo que a figura acima representa parte de um micrômetro, assinale a opção que representa o valor correto, em mm, da medida apresentada. (A) 5,80 (B) 5,82 (C) 5,85 • (D) 8,80 (E) 8,82
Prova : Amarela Concurso : CP-CAP/14
14) Analise a figura a seguir.
Sabendo que a figura acima representa parte de um paquimetro
com resolução de 0,05mm, assinale a opção que representa o
valor correto, em mm, da medida, apresentada.
(A) 30,7 (B) 32,7 (C } 37,0 (D) 60,0 (E) 67,0 Prova : Amarela
Profissão : TÉCNICO EM MECÂNICA
15) Observe a figura a seguir.
Em relaçao à figura acima, pode-se identificar a chaveta
sendo do tipo:
(A) woodruff.
(B) inclinada sem cabeça. (C) quadrada.
(D) tangencial.
(E) inclinada com cabeça.
16) Os aços inoxidáveis são altamente resistentes à corrosão
(ferrugem) em diversos ambientes, especialmente na atmosfera ambiente. Seu elemento de liga predominante é o:
(A) níquel. (B) molibdênio. (C) manganês. (D) cromo. (E) titânio.
Prova : Amarela Concurso : CP-CAP/14
17) Observe o gráfico abaixo.
Com relação ao gráfico acima, pode-se afirmar que o item A
representa:
(A) deformação da tensão de ruptura. (B) resistência à tração.
(C) tensão de proporcionalidade. (D) escoamento.
(E) tensão de ruptura.
18) 0 acabamento superficial de uma peça torneada depende
principalmente:
(A) da velocidade de corte e do material da ferramenta. (B) do avanço de corte e do raio da ponta da ferramenta. (C) da RPM e da profundidade de corte.
(D) da rotação e do avanço de corte.
(E) do material da peça e do material da ferramenta.
Prova : Amarela Concurso : CP-CAP/14
19) Observe o gráfico abaixo.
Alongamento (%)
Com relação ao gráfico acima, pode-se afirmar que a maior
tensão de resistência à tração ocorrerá com que porcentagem de carbono no aço-carbono? (A) o, 06% C (B) o, 21% C (C) o, 34% C (D) o, 48% C (E) 1, 03% C
20) Os materiais, ao sofrerem a ação de uma força, deformam-se
plasticamente sem se romperem e, cessada essa força, o mate rial volta à posição inicial. Sendo assim, pode-se afirmar que essas propriedades do material são, respectivamente:
(A) maleabilidade e tenacidade. (B) tenacidade e fragilidade. (C) fragilidade e ductilidade. (D) ductilidade e elasticidade. (E) elasticidade e maleabilidade.
21) Qual dos ensaios abaixo apresenta resistência à penetração?
■ {A) Compressão. '
(B) Fadiga. {C) Torção. (D) Tração. (E) Dureza.
Prova : Amarela Concurso : CP-CAP/14
22) Um marinheiro que se encontrava em missão no exterior observou em um termômetro que a temperatura da região onde
ele estava marcava 95°F. Essa temperatura, na escala
Celsius, corresponde a: (A) 32 °C (B) 33°C (C) 3 4 °C (D) 35°C (E) 36 °C
23) Observe a figura abaixo.
0 aspecto esquemático da figura acima representa qual tipo
de fratura? (A) Fadiga. (B) Tração. (C) Compressão. (D) Torção. (E) Impacto. Prova Profissão Amarela TÉCNICO EM MECÂNICA Concurso : CP-CAP/14
24) Observe a figura a seguir.
Com relação à figura acima, qual é o tipo de junta soldada
representado? (A) De topo. (B) De canto. (C) Em T. {D) De borda. (E) Sobreposta.
25) Observe a figura a seguir.
A figura acima representa um grifo que é utilizado para rosquear um tubo de d = 20mm a uma luva. A força F exercida pelo grifo no tubo é igual a:
(A) 200N
(B) 220N .
<C) 240N {D) 2 6 ON (E) 2 8 ON
Prova : Amarela Concurso : CP-CAP/14
26) Observe a figura a seguir.
cYiúítíador
0 desenho esquemático acima representa que tipo de máquina de ensaio? (A) De impacto. (B) De torção. (C) De tração. (D) De compressão. (E) De fadiga.
27) Analise as afirmativas abaixo.
No balanço de energia em uma soldagem:
I - uma parte é dissipada para a atmosfera sob a forma de
calor irradiante.
II - pequena parte se perde por convecção no meio gasoso que protege a poça de fusão.
III- somente uma parte é realmente usada.
Assinale a opção correta.
(A) Apenas as afirmativas I
(B) Apenas as afirmativas I
(C) Apenas a afirmativa I é
(D) Apenas as afirmativas I
(E) Apenas as afirmativas I
e III são verdadeiras, e II são verdadeiras, verdadeira.
e III são verdadeiras. II e III são verdadeiras.
Prova : Amarela Concurso : CP-CAP/14
28) Um ventilador de insuflamento de ar em recinto a ser condicionado é do tipo centrífugo (dentro da corrente de ar)
e está acoplado a um motor de 9cv. Pelo catálogo do
fabricante, está registrado um rendimento de 82%. Qual é a
carga térmica adicionada ao ar circulante?
(A) 8,04kW (B) 7,04 kW (C) 6,04 kW (D) 5,04kW (E) 4,04kW
29) Os aços são ligas ferro-carbono que podem conter concentra
ções apreciáveis de outros elementos de liga com diferentes composições e/ou tratamentos térmicos. As propriedades mecâ
nicas são sensíveis ao teor de carbono, que normalmente é
inferior a: (A) 0,25% (B) 0,60% (C) 1% (D) 10% (E) 20%
30) Assinale a opção que representa, respectivamente, os valores
3/8", 3/4", 1 5/16" e 2ft, convertidos em milímetros. (A) 9,52; 19,05; (B) 9,52; 19,65; (C) 9,52; 19,05; (D) 9,52; 19,35; (E) 9,59; 19,05; 33, 34 e 607, 60 34.34 e 609,60 33.34 e 609,60 33.34 e 609,00 33,38 e 609,60
31) A conformação mecânica para a produção de peças metálicas
inclui um grande número de processos que, entretanto, em
função dos tipos de esforços aplicados, podem ser
classificados em apenas algumas categorias. Os processos de
extrusão e estampagem profunda são processos de:
' (A) compressão direta.
(B) compressão indireta. (C) tração.
(D) dobramento. (E) cisalhamento.
Prova : Amarela Concurso : CP-CAP/14
32} Observe a figura a seguir.
A engrenagem, representada na figura acima, tem 70 dentes e seu módulo é de 5mm. Qual é seu diâmetro primitivo?
(A} 140mm
<B) 200mm
(C) 250mm
{D} 300mm
(E) 350mm
33} A chaveta denominada de WOODRUFF é uma chaveta:
(A) meia-lua. (B) plana. (C) inclinada. (D} retangular. (E} tangencial. Prova Profissão Amarela TÉCNICO EM MECÂNICA Concurso : CP-CAP/14
34) Observe a figura a seguir.
A figura acima representa uma polia de diâmetro d = 100mm que gira com velocidade angular CO = 671 rad/s. Determine sua frequKncia, e assinale a opção correta.
{A) f = 1Hz (B) f = 2Hz (C) f = 3Hz (D) f = 4Hz (E) f = 5Hz Dado : 71 {pi} = 3,14
Prova : Amarela Concurso : CP-CAP/14
35) Considere as polias (A)- motora e (B) - movida, de
uma transmissão por correias. Os raios das polias
são, respectivamente, r = 5 mm e R = 15 mm, conforme a
figura abaixo.
36)
Sabendo-se que a rotação
calcule, respectivamente, a
rotação da polia movida (N) ,
(A) i = 0, 20 e N = 2 6 6, 67 rpm (B) i = 0, 33 e N = 266, 67 rpm
(C) i = 3, 00 e N = 266,67rpm
(D) i = 3, 00 e N = 2400rpm
(E) i = 3, 33 e N = 24 00 rpm
Observe a figura a seguir.
da polia motora (n) é 800 rpm, relação de transmissão (i) e a e assinale a opão correta.
r
i'WiMS-4 P-Mfll
Em relação à figura acima, pode-se afirmar que é um rolamen to :
{A) axial de esferas.
(B) radial de uma carreira de esfera. (C) de rolos cônicos.
(D) de rolos cilíndricos. (E) autocompensador de rolos.
Prova : Amarela Concurso : CP-CAP/14
37) Analise a figura a seguir.
\ )
o id
Considere x a tolerância superior e y a tolerância inferior do eixo. Assinale a opção que representa uma medida de ajus te com interferência do eixo acima.
(A) x = -0,059mm e y = +0,043mm (B) x = -0,059mm e y = -0,043mm (C) x = +0,020mm e y = +0,020mm (D) x = +0,059mm e y = -0,043mm (E) x = +0,059mm e y = +0,043mm
38) Observe a figura a seguir.
Qual é o processo de soldagem representado na figura acima?
(A) TIG com proteção gasosa. (B) Eletrodo revestido.
(C) MIG com proteção com gás inerte.
{D) MAG com proteção de C02. ■
(E) Arco submerso.
Prova : Amarela
Profissão : TÉCNICO EM MECÂNICA
39) Observe a figura a seguir.
flC CF K-i, ✓R•-"i
100 fl 213 373 672
Kl!
Ebulição da âguaTC
0
Fusão do gelo
A figura acima representa termômetros de coluna que
utilizam, respectivamente, as escalas de temperatura
Celsius(°C), Fahrenheint (°F), Kelvin <K) e Rankine (R). Com relação a essas escalas, é correto afirmar que:
(A) as escalas Kelvin e Fahrenheint são escalas de tempera
turas absolutas.
(B) as escalas Celsius e Fahrenheint são escalas de tempera turas relativas.
(C) a escala Fahrenheint é uma escala absoluta de temperatu ras no Sistema Britânico de Unidades.
(D) a escala Rankine é uma escala absoluta de temperaturas no Sistema Internacional de Unidades.
(E) a escala Celsius é uma escala absoluta de temperaturas
no Sistema Britânico de Unidades.
40) Nos processos de fabricação por usinagem, como se denomina a
distância percorrida pela ferramenta na direção axial, em
cada volta da peça, a uma dada rotação?
(A) Profundidade.
(B) Cavaco.
(C) Velocidade de corte.
(D) Avanço.
<E) Largura de corte.
P r o v a
Profissão
Amarela
TÉCNICO EM MECÂNICA
41) Observe a figura a seguir.
O gráfico acima representa o diagrama tensão x deformação de um material dúctil. 0 ponto E representa o seguinte limite:
(A) máximo de resistência. (B) de ruptura do material. (C) de proporcionalidade. {D) inferior de escoamento. (E) superior de escoamento.
42) Observe o gráfico a seguir.
0 gráfico acima representa o diagrama tensão x deformação de um material dúctil. Sendo assim, pode-se afirmar que os pon tos 1 e 2 representam, respectivamente, os limites:
(A) de proporcionalidade e superior de escoamento. (B) máximo de resistência e de proporcionalidade. (C) de ruptura do material e superior de escoamento. (D) superior de escoamento e máximo de resistência. (E) de ruptura do material e de proporcionalidade.
Prova : Amarela Concurso : CP-CAP/14
43) Observe a figura a seguir.
Qual é o valor aproximado da força F que atua no prego,
quando uma carga de 80N atua na extremidade A do extrator (pé de cabra) representado na figura acima?
(A) 250N Dados: cos34° = 0,831
(B) 300N (C) 385N (D) 415N (E) 425N
Prova : Amarela Concurso : CP-CAP/14
44) Observe a figura a seguir.
Para a viga biapoxada representada acima, determine o valor do momento fletor máximo, e assinale a opção correta.
(A) 90kN.m (B) lOOkN.m (C) 150kN.m (D) 180 k N .m (E) 210kN.m
45) Assinale a opção que completa corretamente as lacunas da
sentença abaixo.
Para a obtenção de superfícies_____________ , pelo emprego
de Ferramentas multicortantes, a ferramenta ou a peça se
desloca em uma trajetória retilínea, coicidente ou paralela
ao eixo da ferramenta, onde________________ pode ser interno ou externo.
(A) variadas / o brochamento (B) curvas / a retificação (C) variadas / o fornecimento
(D) curvas / a furação .
(E) cônicas / o aplainamento
Prova : Amarela Concurso : CP-CAP/14
46) Observe a figura a seguir.
A figura acima representa um elemento de construção mecânica gue sofre ação de uma força cortante (Q). Sendo assim, pode- se afirmar que esse elemento está submetido a um esforço de:
{A) tração. (B) compressão. (C) torção.
(D) cisalhamento. (E) flexão.
47} Analise as afirmativas abaixo.
Os alargadores são brocas que têm por objetivo:
I - abrir orifícios de 75 a 750 mm de profundidade. Contudo seu maior emprego é para a abertura de orifícios de
profundidade correspondente a, no máximo, quatro vezes
o diâmetro do furo.
II - abrir roscas. Eles são utilizados não apenas em
fura-deiras mas também em tornos mecânicos, automáticos, tornos-revólver e em outros tipos de máquinas operatri zes .
III- acabar com os furos, nas dimensões e acabamentos
finais, não fazendo o furo original.
Assinale a opção correta:
(A) Apenas a afirmativa I é verdadeira. (B) Apenas a afirmativa II é verdadeira. (C) Apenas a afirmativa III é verdadeira.
(D) Apenas as afirmativas I e III são verdadeiras.
(E) Apenas as afirmativas I, II e III são verdadeiras.
Prova : Amarela Concurso : CP-CAP/14
48) Analise a figura a seguir.
A partir das respectivas projeções ortogonais de uma peça representada acima, assinale a opção que representa a p e r s pectiva isométrica dessa peça.
(E)
Prova : Amarela Concurso : C P -CAP/14
49} Observe a figura a seguir.
A transmissão por correias, representada na figura acima, é composta pela polia motora 1 que possui diâmetro D x= 120mm e a polia movida D2 = 240mm. A relação de transmissão é:
(A) 1 ÍB) 2 ÍC) 3 {D) 4 (E) 5
Determine a intensidade da força F, da figura acima para que atue sobre o parafuso um torque de 5 0Nm, e assinale a opção corr e t a .
(A) 22ON Dados: a = 250cm (B} 2 10N
(C) 2 00N (D} 19ON (E) 18 ON
Prova : Amarela Concurso : C P -CAP/14
