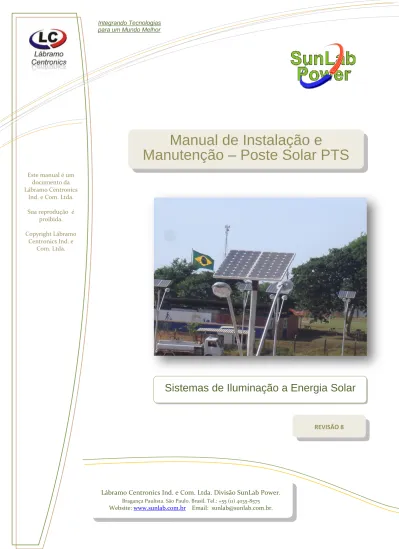

REVISÃO 8
Manual de Instalação e
Manutenção – Poste Solar PTS
Sistemas de Iluminação a Energia Solar
Este manual é umdocumento da Lábramo Centronics
Ind. e Com. Ltda.
Sua reprodução é proibida.
Copyright Lábramo Centronics Ind. e
Com. Ltda.
Lábramo Centronics Ind. e Com. Ltda. Divisão SunLab Power. Bragança Paulista. São Paulo. Brasil. Tel.: +55 (11) 4035-8575 Website: www.sunlab.com.br Email: [email protected].
2
Este manual refere-se a Linha PTS – ILUMINAÇÃO de ÁREAS
A ENERGIA SOLAR
PTS 305
PTS 530
PTS 315
PTS-610
PTS 320
PTS-620
PTS 330
PTS-630
PTS 410
PTS-710
PTS 420
PTS-720
PTS 430
PTS-730
Com fabricação após janeiro 2018
A linha PTS é composta pelo sistema solar e luminária LED Utiliza-se na iluminação pública, rural, urbana e decorativa.
São equipamentos de última geração, que combinam a tecnologia fotovoltaica com a economia e durabilidade
dos emissores de luz a LED. .
Energia limpa, renovável, natural e ecologicamente correta.
Tecnologia produzida no Brasil.
Qualidade, manutenção e assistência garantida.
SunLab Power®
Divisão da Lábramo Centronics Av. Francisca de Paula Pereira, 450.
Bragança Paulista. SP. Brasil
55 (11) 4035-8575
WW
W.
SU
NL
A
B.
COM
.B
R
3
Introdução
Gratos pelo interesse em nossos produtos. Sua satisfação é o objetivo de nosso trabalho, dedicado ao desenvolvimento de soluções e produtos inovadores.
A Lábramo Centronics é conhecida pelo seu pioneirismo e possui mais de três décadas de experiência em suas atividades. A Sunlab Power® é uma das divisões de negócios, dedicada a soluções em energias renováveis, onde o conhecimento e habilidades adquiridos são utilizados na disseminação de novas tecnologias e na preservação da vida deste planeta.
Oferecer tais soluções é nosso meio de proporcionar à sociedade o progresso de forma correta, sustentável e racional.
Considerações Gerais
Este documento foi criado para apresentar as características dos produtos PTS existentes e seus detalhes de instalação e manutenção.
Sistemas de iluminação Fotovoltaicos - PTS
Existem dois conceitos de sistemas a energia fotovoltaica aplicados na linha PTS: O primeiro é o sistema Off-Grid.
Sistema autônomo ou Off Grid: Funciona totalmente independente de outra fonte de energia senão a luz solar. É composto pelo painel solar fotovoltaico, que capta a luz do sol e transforma em energia elétrica, acumulando em baterias. O controlador de carga gerencia a recarga e descarga das baterias e supervisiona as proteções, proporcionando a segurança geral do sistema. O equipamento não requer infraestrutura como cabos de energia, quadros de conexão ou disjuntores. Seu funcionamento é automático e individual.
O segundo é o sistema Híbrido.
Sistema Híbrido: Funciona através da luz solar como prioridade e pela energia elétrica convencional como back-up. É um sistema de alta confiabilidade. A alimentação secundária ou back-up pode vir de um gerador eólico, diesel ou da própria rede pública. Por se tratar de um sistema importador de energia, não há retorno para a rede e não precisa de tratamento especial da distribuidora elétrica.
É composto de um controlador híbrido especial, fabricado pela SunLab Power, que gerencia a operação de recarga e descarga das baterias e só utiliza a segunda fonte de back-up, quando há pouca luz solar disponível e carga baixa das baterias.
4
CONCEITO DA LINHA PTS
A linha PTS, desenvolvida pela SunLab Power® funciona através de painéis que geram sua própria energia e a armazena em baterias especiais.
Um circuito eletrônico programável, coman-dado através de microcontroladores, permite a carga e descarga das baterias, suprindo de energia e provendo da segurança ao sistema.
Esse mesmo circuito possui a função de fotossensor, de forma a perceber o nível de iluminação externa, ligando a luminária ao escurecer e desligando ao alvorecer automaticamente.
Assim, a iluminação funciona por todo o período noturno e ao amanhecer, reinicia o processo de recarga, preparando para a noite seguinte. Todo o sistema opera sem a intervenção humana, noite após noite.
Luz imediata: ao contrário das lâmpadas, os emissores de luz a LED não precisam de tempo para aquecimento ou de espera para iniciar a iluminação. O acender e apagar não danifica os emissores LED. Isso é um ganho para a segurança.
A energia acumulada dá a autonomia para dias nublados ou chuvosos. Nosso dimensionamento garante que a probabilidade de black-out em um PTS é mínima, mesmo quando comparado com a iluminação convencional. Outro ganho para a segurança.
O PTS dispensa infraestrutura elétrica conven-cional: ex.: inversores, reatores, fiação, eletro-dutos, quadro de disjuntores, etc... o que representa uma grande economia em infraestrutura.
Trabalha com tensões 12 ou 24 Volts, não ofe-recendo perigo de choque às pessoas ou animais. Também atende como iluminação de emergência. São adicionais importantes para sua segurança.
Não é suscetível a quebras por vibrações provocadas na passagem de veículos. Não ocorrem trincas como ocorre com lâmpadas.
A luminária é composta por módulos a LED onde o funcionamento é individual. Na eventual falha de um, os outros permanecem funcionando, reduzindo a possibilidade de black-out .
REFERÊNCIAS:
O sistema de iluminação é produzido para atender à norma NBR 5101/2012.
Os postes atendem a NBR-14744/01 (postes de aço para iluminação pública) e NBR-6123/88 (forças devido ao vento em edificações).
A Luminária atende à IES-LM 51 para a aplicação da iluminação pública.
O Painel solar do PTS é fabricado sob o mais rigoroso padrão de qualidade e atende às normas:
IEC 61215
IEC 61730
5
COMPOSIÇÃO
O sistema PTS é composto pela haste estrutural (1), luminária(2) a LED, braço de sustentação (3), painel solar (4) com suporte articulado e regulável, gabinete especial (5) para conter o controlador de recarga, as baterias e proteções.
1- ESTRUTURA (POSTE): Em aço carbono galvanizado a fogo, com fixação por flange e chumbadores ou engastado. O diâmetro e espessura de materiais são calculados para sustentar o peso dos equipamentos e a ação de ventos acima de 150 Km/h, incluindo sobre os painéis solares.
Código Poste
Prefixo Sufixo Altura Tipo
91.508 105 5 metros FL AN G EA DOS 91.508 106 6 metros 91.508 107 7 metros 91.508 108 8 metros 91.508 109 9 metros 91.508 110 10 metros 91.508 111 11 metros 91.508 112 12 metros 91.509 005 5 metros EN G AS TAD O S 91.509 006 6 metros 91.509 007 7 metros 91.509 008 8 metros 91.509 009 9 metros 91.509 010 10 metros 91.509 011 11 metros 91.509 012 12 metros
2- LUMINARIA LED: Com gabinete em alumínio, lente em policarbonato e módulos LED com potencia de acordo com o modelo e aplicação.
Figura 1: Partes que compõem o sistema
Luminária DC Led - ILC Delta
Código Modelo Potencia
821.015 DELTA 15 15W 821.030 DELTA 30 30W 822.060 DELTA 60 60W 822.090 DELTA 90 90W 822.120 DELTA 120 120W 822.150 DELTA 150 150W 822.180 DELTA 180 180W 822.210 DELTA 210 210W
Obs.: A luminária LED DELTA possui fotossensor incorporado no sistema e isento de falhas.
6
Gabinete para bateria e controles
Código Peça
40.054 1 BATERIA ATÉ 70 Ah
40.064 1 BATERIA ATÉ 115 Ah
40.066 2 BATERIAS ATÉ 80 Ah
40.072 2 BATERIAS ATÉ 115 Ah
Código Partes internas do gabinete
Prefixo Sufixo Peça
20.708 006 BORNE C/Fusível- contato 6 mm2 20.713 006 BORNE SIMPLES- contato 6 mm2 40.070 001 TRILHO DIN
Código Controlador fotossensivel
Prefixo Peça TENSÕES
91.122 CONTROLADOR LZP-10ATÉ 10A 12V
91.123 CONTROLADOR LZP-20 ATÉ 20A 12/24V
91.124 CONTROLADOR LZP-30 ATÉ 30A 12/24V
91,125 CONTROLADOR LZP-40 ATÉ 40A 24V
91,126 CONTROLADOR LZP-60 ATÉ 60A 24V
Código Baterias solares deep cycle
Prefixo Peça Tensões
93.503 ACUMULADOR- 175x175x175 40Ah 12V
93.505 ACUMULADOR- 350x166x176 70Ah 12V
93.508 ACUMULADOR- 355x167x179 105Ah 12V
93.515 ACUMULADOR- 510x213x230 165Ah 12V
Código Luminária DC Led ILC
Prefixo Sufixo Peça
30.003 699 DRIVER ILC
49650 315 MÓDULO 15W LED ILC DELTA 49651 330 MÓDULO 30W LED ILC DELTA 70125 000* LENTE FRONTAL MODULO 15 70126 000* LENTE FRONTAL MODULO 30 *
3) BRAÇO SUPORTE DA LUMINARIA: Em aço galvanizado a fogo, tem a capacidade de sustentar a luminária e atender às normas de segurança relacionados ao item 1.
No braço será instalada a luminária. Este pode ser curto, médio ou longo. O braço poderá ter entre 0,5 a 2,5 metros de comprimento e a inclinação é regulável pela luminária.
Código Braço da luminária
Prefixo Sufixo Peça
91.513 025 BRAÇO ø 48mm x 2,5 m
91.513 020 BRAÇO ø 48mm x 2,0 m
91.513 015 BRAÇO ø 48mm x 1,5 m
91.513 005 BRAÇO ø 48mm x 0,5 m
4) SUPORTE ARTICULADO: Em aço galvanizado a fogo, tem a capacidade de sustentar o painel solar. Possui regulagem tanto na inclinação como na rotação.
Código Suporte articulado
Prefixo Peça
41.520 KIT SUPORTE PARA POSTE 3,5”
41.521 KIT SUPORTE PARA POSTE 4,0”
5) GABINETE PARA BATERIAS E ELETRONICOS: O gabinete é em aço, com pintura eletrostática, com ventilação natural ou forçada (opcional). Atende as exigências de segurança e isolação para ambientes externos.
Contêm os grampos de fixação para postes até 104 mm, trilho DIN para fixação do controlador de recarga, dispositivos de proteção e de conexões.
7
PREPARAÇÃO PARA A INSTALAÇÃO Atente para detalhes imprescindíveis:
Utilize EPI’s (Equipamento de Proteção Individual). Calçados especiais, capacetes, cintos de segurança e cordas de ancoragem são indispensáveis no trabalho em alturas. Estas instalações requerem preparo e treinamento. Para não se envolver em riscos desnecessários, utilize sempre de empresas habilitadas e com profissionais treinados para o serviço.
a) Instalações, quando efetuadas sob o Sol, repre-sentam calor excessivo. Sugerimos que o instala-dor esteja protegido e seja feito em horários alternados para reduzir os riscos de insolação. b) Verifique se todo o equipamento e peças
neces-sárias estão “à mão”. Utilize ferramentas secas e com isolação. Todo o material deve estar em boas condições de uso.
c) Painéis solares geram eletricidade se expostos à luz. Antes da instalação, recomendamos cobri-los com plástico preto ou papelão, evitando a geração elétrica e possíveis faíscas. Mantenha-os assim, enquanto estiver instalando ou quando for uma manutenção.
d) Nunca deixe qualquer produto ou peça solta ou de forma insegura, sobretudo quando estiver trabalhando em altura.
CUIDADO: não instale o sistema perto de materiais ou gases inflamáveis.
e) Retire as partes de sua embalagem.
f) Não retire as etiquetas com informações ou avisos do produto.
g) Todo o equipamento vem com Manual de Instalação, esquemas de ligação, etiquetas de advertências, etc.
Tenha o cuidado de ler e se atentar aos detalhes antes de iniciar.
As partes e peças são de encaixe ou parafusadas e podem ser colocadas ou removidas facilmente, tanto para transporte como para a manutenção. Todos os parafusos devem ser bem fixados, e reapertados na instalação, evitando os efeitos de vibrações que podem soltá-los e provocar acidentes.
Onde instalar?
Estude o local antes de colocar o poste solar.
- Eles devem ficar totalmente expostos à luz do Sol, durante todo o dia. Se houver sombra, isso comprometerá a autonomia (tempo de
funcionamento).
- A altura de montagem (AM), determina a cobertura vertical e transversal, pelas
características da luminária. A distância entre postes determinará a uniformidade da iluminação no solo.
Toda instalação de painel solar no hemisfério Sul deve estar voltado para o Norte geográfico, melhorando a geração durante o período de insolação.
O ângulo de inclinação em relação ao horizonte deverá ser calculado pela latitude do local, conforme a expressão abaixo:
Inclinação = Latitude - (Latitude/3)
Figura 6: o painel deve estar voltado para o Norte geográfico.
Isso lhe dará a melhor posição para aprovei-tamento da incidência da luz tanto no verão quanto no inverno.
O ângulo não é rigoroso e a precisão pode ser ajustada por aproximação.
Recomenda-se que a inclinação não seja inferior a 5º (cinco graus) para não acumular poeira e resíduos no vidro do painel .
8
Figura 7: Inclinação do painel deve ser calculada conf. o local
Figura 8: O Norte geográfico é diferente do magnético. Veja como achá-lo:
INSTALANDO:
PASSO 1:
1- Preparação da base:
1.1 Prepare a base e faça as fundações necessárias. Verifique o espaçamento máximo recomendado entre postes;
O poste tem uma estrutura suficientemente forte e dimensionada para suportar os equipamentos (painéis, braços, luminária, caixa de baterias )e a força de arraste dos ventos.
Recomenda-se que a BASE seja engastada entre 1 a 1,5 metros, dependendo da altura e peso. Para postes flangeados, a base de concreto é variável conforme peso e altura. Terá entre 0,5 a 1,5 metros de profundidade.
Para determinar o Norte geográfico, aponte com a mão direita onde nasce o Sol (Leste).
Aponte com a outra mão para onde o Sol se põe (oeste).
O Norte será a direção à sua frente.
Utilize o desenho fornecido pela SunLab, para executar modelos de fixação onde serão coloca-dos os chumbadores, (devem atender à NBR).
Figura 10: Prepare a base. (Exemplo da base flangeada). 1.2 Utilize equipamentos adequados para a obra. Instale a estrutura (1) a prumo e fixe-a, conforme a característica do poste.
1.3 Passe o cabo de energia (c1) principal por dentro do poste.
PASSO 2:
2- Braço para instalação da luminária
2.1 A fixação é através de parafusos na estrutura e poderá ser feita tanto no alto quanto no chão, dependendo do equipamento de instalação sendo utilizado.
2.2 Ao instalar ou içar o(s) braços (3), lance o cabeamento (c2) de ligação da luminária pelo tubo do braço e o do poste;
2.3 Use as janelas de inspeção; Passe a fiação (c2) pela parte interna do poste;
PASSO 3:
3 - Luminária LED ILC
A luminária em alumínio possui lente transparente. O acesso interno é desnecessário.
3.1 Faça a conexão de energia da luminária no cabo que foi passado (passo 2). A conexão é polarizada.
3.2 Cuidado para não danificar a isolação da fiação, pois poderá provocar curto ao ligar.
3.3 Encaixe a luminária no braço. Aperte os dois parafusos do dispositivo de travamento.
3.4 Verifique o ângulo de projeção no chão (à noite).
Regule a inclinação para que o foco de luz esteja adequado e aperte os parafusos.
9
Figura 14: Base regulável. É fixada no topo do poste. Possui regulagem para os painéis tanto na inclinação como na rotação.
4.1 Instale o suporte e ligue os fios do cabo principal (c1).
Figura 15: Instalação da base regulável. O suporte pode ser içado com os painéis já fixados, como abaixo.
4.2 Considere se a opção de instalar primeiro o suporte no poste e depois os painéis, ou
4.3 Montar os painéis e encaixes no suporte ainda no chão e içá-los. Dependerá dos equipamentos e recursos disponíveis.
Figura 11: Instalação da luminária. Parafusos de fixação.
Figura 12: Instalação da luminária. Parafusos de regulagem.
Obs.: A ILC nos postes solares funciona na tensão do sistema dimensionado de fábrica. Não precisa de inversor, reator ou outro acessório. Basta conectar diretamente ao cabo de energia que vem do controlador.
Não corte o conector ou inverta a polaridade pois poderá danificar o equipamento.
PASSO 4:
4 - Suporte do painel solar
O suporte é articulado para permitir o direcionamento da face do painel para o Norte (no hemisfério Sul). Faça a instalação do painel e o aperto dos parafusos após o encaixe deste no topo do poste.
10
4.4 Suba os painéis cobertos para que eles não fiquem gerando eletricidade.
4.5 Regule a inclinação do suporte para o painel solar.
4.6 Faça a conexão do cabo de energia principal.
Figura 17: instalação do suporte com os painéis
4.7 Faça a verificação e o aperto final dos parafusos.
PASSO 5:
5 – Gabinete de controle:
Seu posicionamento deve ser na altura prevista no projeto da estrutura do poste. Deverá coincidir com a(s) janela(s) de inspeção para que as conexões fiquem acessíveis.
Figura 18: Fixação do gabinete no poste.
5.1 Após o posicionamento, fixe o gabinete através das abraçadeiras em “U”. Verifique no poste o furo de referencia para o pino guia que travará o gabinete. Utilize-o sempre para obter mais segurança.
5.2 Aperte as braçadeiras na estrutura.
PASSO 6:
6 – Conexões internas:
Os cabos de energia são dois (c1 e c2). Um para as luminárias e outro dos painéis solares.
Verifique que os conectores são propositalmente diferentes e respeitam as polaridades dos fios.
Figura 19: Fixação dos fios externos nos bornes do gabinete.
6.1 Instale os fios nas posições indicadas pelo esquema, fornecido e com cópia fixada na tampa do gabinete.
6.2 Verifique se os fusíveis estão nos próprios bornes, antes da conexão.
6.3 Utilize o esquema de ligação para auxiliar na identificação e posicionamento dos fios nos respectivos contatos dos bornes.
PASSO 7: 7 – Baterias: CUIDADOS:
7.1 As baterias de eletrólito liquido não devem ser inclinadas além de 45º, para evitar o vazamento acidental da solução.
7.2 Caso ocorra: Coloque na posição correta, e se houve vazamento, em pequena quantidade, basta limpar.
Bateria e Painel Solar devem estar desconectados, para evitar a
11
PARA LIGAR DUAS OU MAIS BATERIAS 12V COM SAIDA EM 12 VOLTS:
Figura 21: Ligação das baterias em paralelo para obter 12 Volts.
PARA LIGAR DUAS OU MAIS BATERIAS 12V COM SAIDA EM 24 VOLTS:
Figura 22: Ligação das baterias em série para obter 24 Volts.
7.3 Não toque no líquido! Caso atinja olhos, boca, pele ou vestimenta, Lave imediatamente com muita água e sabão. A bateria tem sua solução ácida. 7.4 A solução que vazou pode ser lavada cuidadosamente, em uma solução de água e bicarbonato de sódio. Evite o contato com os polos da bateria.
EM CASO DE INGESTÃO PROCURE O SOCORRO MEDICO COM URGENCIA.
7.5 Baterias devem ser armazenadas em locais ventilados, longe da luz solar direta, do calor inten-so e do alcance de crianças e animais.
7.6 Elas contém uma grande quantidade de ener-gia.
7.7 Em corrente contínua um dos fios sempre será positivo (marca sinal +) e é utilizada a cor vermelha para distingui-lo e o outro, de polaridade negativa (marca de sinal “-“) é na cor preta.
CUIDADO: NUNCA FECHE O CONTATO entre polo positivo e negativo DE UMA MESMA BATERIA. A inversão ou curto circuito na conexão destes fios, ou curto dos polos na mesma bateria provocará faíscas e chamas, com possibilidade de explosão. Nunca conecte o equipamento perto de gases, combustíveis, atmosferas agressivas e locais de alto risco a explosão.
As baterias do PTS são de ciclo profundo (deep cycle), seladas e sem necessidade de manutenção. Há opções de eletrólito liquido ou gel. Atente para o guia de orientação de como as baterias devem ser conectadas, fornecido junto com o sistema.
PASSO 8:
8 – Interligando as baterias:
Verifique a tensão do seu PTS se é em 12 ou 24 Volts.
8.1 Instale as bateria no gabinete e faça a conexão entre elas, conforme o esquema, obedecendo a tensão de funcionamento do PTS.
Obs.: Os cabos de ligação são fornecidos.
EFETUE A CONFIRMAÇÃO DA TENSÃO DE OPERAÇÃO DO SISTEMA.
12
Figura 23: Verificação da ligação e tensão gerada pelas baterias.
8.2 Verifique na ponta dos fios se a tensão resul-tante está de acordo com a do sistema.
PASSO 9:
9 – Controlador de carga:
O controlador é o principal componente do sistema. Totalmente eletrônico e microcon-trolado, é programado para efetuar as operações de ligar ou desligar a iluminação, controla a recarga e descarga das baterias, supervisionando o consumo e dando proteção aos equipamentos do sistema.
O PTS utiliza o controlador modelo LZP de nossa fabricação.
Figura 24: Controlador LZP.
A recarga da bateria é feita em quatro estágios e utiliza a modulação da frequência de pulso (PWM), ajustando de acordo com a temperatura e tensões da bateria.
Em razão dos pulsos, a medição de tensão e corrente deste sistema deve ser com multímetro específico (RMS).
PASSO 10: 10 – START UP:
Antes de iniciar, verifique:
10.1 Se as conexões do controlador e cabos estão corretas, comparando com o esquema fornecido. 10.2 Se todos os parafusos, tanto da estrutura quanto do circuito elétrico estão apertados. O aperto deverá ser suficiente para não causar mau contato.
10.3 Se os fusíveis estão em ordem nos bornes SAK e bem encaixados.
Figura 25: Verificação dos fusíveis de proteção
Figura 26: Inserir nos bornes
10.4 Faça uma ultima verificação das conexões e estando tudo correto.
13
11.6 Caso isso se repita com frequência, recomenda-se a verificação da bateria e conexões.
O sistema PTS não precisa de qualquer intervenção para funcionar. O circuito eletrônico o fará acender sempre que não houver luz suficiente e desligará quando do contrário.
MANUTENÇÃO:
O sistema PTS precisa de verificação periódica e a manutenção PREDITIVA se compõe de:
a) Verificação visual e limpeza de contatos das baterias;
b) Limpeza dos painéis solares e; c) Limpeza da lente da luminária.
Frequência:
Recomenda-se que a manutenção seja feita 1 ou 2 vezes por ano.
Em locais de atmosfera agressiva, redobre o cuidado e reduza o período de verificação.
PRONTO?
10.5 Retire a cobertura do painel solar para que ele possa captar a luz do Sol.
10.6 Aperte os bornes SAK dos fusíveis, como mostra a figura 27.
Figura 27: Pressione os bornes com os fusíveis instalados.
PASSO 11: 11 – Operação:
11.1 Uma vez conectados os fusíveis e baterias, o controlador inicializa dando um “bip” para sistemas em 12V ou dois para 24V, e faz o auto-diagnóstico. Se não houver falha, indicará nos LEDs frontais a tensão da bateria.
11.2 Se o painel solar estiver coberto ou se for noite, a luminária se acenderá após 30 segundos. 11.3 De dia, o LED verde (PAINEL) do controlador se acende, mostrando que o painel está gerando e a luminaria se apagará.
Para outros sinais, incluindo os sonoros veja a tabela neste manual.
11.4 Em caso de desconexão ou falta de bateria, o controlador estará mostrando o LED vermelho aceso. Caso pisque, mostra que a bateria está em recarga e não atingiu a tensão necessária para a iluminação funcionar.
11.5 Desconexão do consumo: O controlador desliga a saída de carga, em caso da bateria estiver muito baixa, evitando que ela se danifique.
Antes de finalizar verifique o aperto de todos os parafusos e
14
Procedimentos:
Limpeza:
Na remoção da poeira e depósito de sólidos não utilize materiais agressivos ou derivados de petróleo.
No painel solar e na lente da luminária, use somente água e sabão neutro, aplicado com pano ou esponja não abrasiva.
Na verificação da bateria e limpeza de contatos é recomendado produtos de remoção de óxido e aplicação de resina de proteção condutora.
Vida Útil do Sistema:
O tempo de vida dos painéis solares excede a 25 anos, assim como a dos componentes eletrônicos.
O principal fator que determinará a durabilidade dos elementos estruturais está ligado ao clima e características atmosféricas do local. São projetados para exceder a 15 anos em ambientes não agressivos.
As baterias tem sua durabilidade segundo a tecnologia de fabricação. A vida útil é definida pelo fabricante da bateria e em geral, baterias de eletrólito liquido – VRLA, tem uma vida entre 3 a 5 anos, as de Gel 5 a 7 anos.
Tal variação depende da temperatura do local em que está sendo instalado, a umidade, insolação e regime de carga/descarga.
Ao notar a diminuição de autonomia, averigue o tempo de uso e o estado da bateria.
Manutenção corretiva:
A manutenção corretiva poderá ocorrer caso seja detectado alguma falha de funcionamento. Em geral há a queima de fusível e o controlador passa a indicar através do LED vermelho ou com BIPS constantes. O serviço de suporte da SunLab está a disposição para atender e dar a assistência necessária.
Caso o aviso sonoro seja longo e intermitente, retire o fusível e desligue a bateria, contate a assistência técnica da Sunlab Power mais próxima. Na necessidade de troca de baterias, estas são de descarga profunda e encontradas no mercado. Deve atender a tensão e corrente da original.
Em caso de duvida, consulte nosso Suporte e as marcas de baterias homologadas pela Sunlab Power.
Em caso de necessidade de desligar o sistema, para manutenção, OS FUSIVEIS DEVEM SER RETIRADOS e AS BATERIAS DESCONECTADAS.
Caso julgue necessário, utilize o questionário de AVERIGUAÇÃO contido neste Manual, preenchendo com as informações solicitadas e envie para [email protected] para auxilio no diagnostico de problemas.
Queda da autonomia:
A diminuição das horas de funcionamento pode ocorrer por vários fatores:
a) Final da vida útil da bateria; b) Falta de insolação;
c) Clima de inverno.
Caso ocorra prematuramente, verifique se: a) O painel solar está limpo e voltado para o norte.
b) Se a conexão do painel esta interrompida (veja o LED verde).
c) A conexão com a luminária esta com mau contato ou oxidação?
d) A bateria está devidamente conectada? e) Os polos das baterias estão limpos e sem oxidação?
f) Qual o tempo de uso da bateria?
Cuidados na manutenção:
O equipamento possui partes elétricas e somente deve ser feito por pessoa habilitada; Em nenhuma hipótese LIGUE O PTS NA
ENERGIA CONVENCIONAL (110/220V).
Para se provocar o acendimento da luminária é necessário que o painel não esteja gerando eletricidade.
Para testar, a alternativa é a de cobrir o painel solar com um plástico preto ou desconectar o fusível do painel no controlador, e esperar 30 segundos.
Para a troca de bateria, a SunLab Power ou seu revendedor autorizado recebe a bateria velha, dando o encaminhamento deste produto conforme Norma do CONAMA.
15
TABELA 1: INTERPRETAÇÃO DOS LED DE SUPERVISÃO DO CONTROLADOR LZP
OPERAÇÃO ACESO PISCANDO APAGADO SINAL SONORO
LED VERDE
Painel solar gerando
energia
N.A.
Painel solar sem geração ou bateria com carga
máxima Não há LED AMARELO ALTA Bateria carregada >80% Carga em flutuação ou PWM Carga abaixo
desse nível Não há
LED AMARELO MEDIA Bateria em carga media Carga em nível de transição Carga acima ou abaixo desse nível Não há LED AMARELO BAIXA Bateria abaixo de 35% Bateria abaixo de 30% Carga acima ou abaixo desse nível Não há LED VERMELHO Bateria c/ carga baixa, sem recarga Bateria em recarga se LED verde aceso
Carga acima desse nível
4 Bips de aviso ao desligar a
luminária
TABELA 2: INTERPRETAÇÃO DE FALHAS DO CONTROLADOR LZP
MOSTRADOR FALHA CAUSA PROVÁVEL PROTEÇÃO CORREÇÃO
TOTALMENTE APAGADO Não há energia do painel e na bateria Painel desconectado, fusível aberto, bateria danificada. Fusível - desligamento em caso de curto.
Verificar fusível, cabos e conexões. LED vermelho contínuo Alarme sonoro continuo Curto circuito ou
ausência de bateria Fusível e auto-desligamento. Verificar fusível. Conectar outra bateria. Painel com polaridade invertida Inverter a polaridade da conexão. LED vermelho piscando Alarme sonoro 4 bips curtos Carga baixa da bateria e sem autonomia Desligamento da luminária Em caso de repetição, após recarga, verificar vida útil da bateria.
LED vermelho ora piscando ora apagado Somente há energia do painel Bateria danificada ou desconectada Fusível Verificar fusível, conexão da bateria e bateria.
16
TABELA 3: PROCEDIMENTOS NA MANUTENÇÃO CORRETIVA
Para esses procedimentos é necessário, além de ferramentas convencionais, ter um multímetro. Anotar as medições usando o RELATÓRIO DE AVERIGUAÇÃO:
VERIFICAÇÃO DA ENTRADA DO PAINEL SOLAR – ETAPA 1 RESULTADO -> SIM NÃO
1) Medir a tensão nos CONTATOS 2 e 4 do controlador. O valor deverá estar acima de 12 Volts para sistemas em 12 VDC e acima de 24V para sistemas em 24VDC. (VALOR 1*)
MEDIR COM SOL. MEDIR OS FIOS CONECTADOS AO CONTROLADOR.
ENTRADA DE PAINEL
OK.
POSSIVEL FALHA NO CONTRO-LADOR OU PAINEL.
MEDIR PAINEL. VER ETAPA 2
VERIFICAÇÃO DE GERAÇÃO DO PAINEL SOLAR – ETAPA 2 RESULTADO -> SIM NÃO
2) Desconectar os fios do painel solar do controlador e voltar a medir os CONTATOS 2 e 4.
3) Deverá estar abaixo do (VALOR 1*).
4) Medir os fios do painel em separado. A tensão deve estar acima de 16 Volts.
MEDIR COM SOL. MEDIR OS FIOS DESCONECTADOS DO CONTROLADOR.
PAINEL OK.
O CONTROLADOR ESTÁ COM PROBLEMA: SUBSTITUIR.
PAINEL OK.
O PROBLEMA PODE ESTAR NA FIAÇÃO (CONEXÕES) ou PAINEL SOLAR. CONFIRA.
FALHA NA CAIXA DE JUNÇÃO DO PAINEL: SUBSTITUIR.
Obs.: Com o painel desligado ou coberto, medir a saída de carga (iluminação). O valor deve ser o mesmo valor da tensão da bateria. De dia ao conectar ou ao descobrir o painel, a saída desliga a energia da bateria. Meça se há alteração na tensão. Se ocorrer é porque está funcionando.
VERIFICAÇÃO DA SAÍDA DE CARGA – ETAPA 3 RESULTADO -> SIM NÃO
5) Verificar o fusível do CONTROLADOR.
6) Desconectar PAINEL e CARGA. A bateria deve estar com tensão acima de 11,5 ou 23 Volts (depende do sistema). Se a BATERIA estiver ABAIXO dessas tensões a saída estará DESLIGADA e não será possível esta verificação.
7) Reconectar a bateria. Aguarde o BIP e reconecte a CARGA (CONTATOS 9 e 10), (mas NÃO o PAINEL). A luminária deve se ascender após alguns segundos. 8) Reconecte o PAINEL. A SAÍDA DE CARGA será
desligada.
EFETUAR COM SOL
SAÍDA e LUMINÁRIA
OK.
DESCONECTE A LUMINÁRIA E CONECTE UMA LÂMPADA DE TESTE (12 ou 24Vdc) E VEJA SE ACENDE. CASO POSITIVO O PROBLEMA ESTA NA LUMINÁRIA OU NA SUA CONEXÃO (VEJA A FIAÇÃO).
CASO A LÂMPADA TESTE NÃO ACENDA VEJA O FUSÍVEL,
SE PERSISTIR O CONTROLA-DOR DEVE SER SUBSTITUIDO.
VERIFICAÇÃO DA ENTRADA DE BATERIA(s) ETAPA 4 RESULTADO -> SIM NÃO
9) Se os LEDs estiverem LIGADOS, desconecte o PAINEL e a CARGA e meça a tensão da bateria nos
(CONTATOS 6 e 7) = (VALOR 2*).
10) Desconecte a bateria do controlador e refaça a medição DIRETAMENTE no polo da bateria. O valor deverá estar igual ao (VALOR 2*). Se tiver 2 baterias faça a medição das duas interligadas (em série se 24V ou em paralelo se 12V).
MEDIR COM PAINEL E CARGA DESCONECTADOS DO CONTROLADOR.
ENTRA- DA DE BATERIA
OK.
POSSIVEL QUEIMA DO FUSÍVEL - SUBSTITUIR.
Em caso de repetição: O CONTROLADOR PODE ESTAR DANIFICADO: SUBSTITUIR.
17
VERIFICAÇÃO DA BATERIA(s) ETAPA 5 RESULTADO -> SIM NÃO
11) Reconectar o PAINEL e medir a tensão entre bateria e controlador por 15 minutos. Note que a tensão será crescente.
12) Desconecte o PAINEL e aguarde 10 minutos para refazer a medição. O valor deverá ser acima do VALOR2*.
13) Efetue a operação por quantas vezes quiser. Sem o consumo da luminária o valor deve subir gradativamente até a carga total e não deve se reduzir abaixo do VALOR 2*.
BATERIA OK.
BATERIA DANIFICADA - SUBSTITUIR.
Obs.: Ao conectar o painel solar, verifique que a tensão aumenta. Isso só ocorrerá se o painel e o controlador estiverem em bom funcionamento. O LED verde se acende a há mudança do voltímetro a LED no frontal do Controlador. Após um período de 10 minutos refaça as medições na bateria e a tensão deverá estar maior que a anterior. Caso contrário, a bateria poderá estar comprometida.
Caso tenha dificuldade em diagnosticar a falha, PREENCHA O RELATÓRIO ANEXO conforme solicitado, e envie ao e-mail: [email protected]. Entraremos em contato para maiores detalhes e providências.
EXEMPLO DE ESQUEMA DE LIGAÇÃO QUE ACOMPANHA O PTS
18
RELATÓRIO DE AVERIGUAÇÃO PARA SISTEMA PTS
COMPRADOR:_______________________________________________________________ E_MAIL:_____________________________ TEL.: ( )__ __________________________ MODELO: PTS-_______ NF. DE FORNECIMENTO ou Nº DE SÉRIE__________________ DEFEITO APRESENTADO:
CONTATO:_______________________________________________________________ DATA: _____/_____/_____
MEDIDA VERIFICAÇÃO DA ENTRADA DO PAINEL
SOLAR – ETAPA 1 Tensão nos CONTATOS 2 e 4 (Vdc)
VERIFICAÇÃO DE GERAÇÃO DO PAINEL
SOLAR – ETAPA 2 Tensão no FIO DO PAINEL (Vdc)
VERIFICAÇÃO DA SAÍDA DE CARGA – ETAPA 3
PAINEL DESLIGADO
Tensão nos CONTATOS 9 e 10 (Vdc) VERIFICAÇÃO DA ENTRADA DE BATERIA(s)
ETAPA 4
Tensão da bateria nos (CONTATOS 6 e 7)
VERIFICAÇÃO DA BATERIA(s) ETAPA 4 Tensão da bateria nos PÓLOS
VERIFICAÇÃO DA BATERIA(s) ETAPA 5 PAINEL LIGADO
Tensão INICIAL da bateria nos PÓLOS
BATERIA C/ PAINEL LIGADO Tensão APÓS 5 min.
BATERIA C/ PAINEL LIGADO Tensão APÓS 10 min.
BATERIA C/ PAINEL LIGADO Tensão APÓS 15 min.
19 Para maiores informações:
Visite nosso
Web site: http://www.sunlab.com.br E-mail: [email protected]
Telefone: 55 11 4035-8575 Fax: 55 11 4035-5428
SAC: 0800 - 160053
GARANTIA:
A Sunlab Power, divisão da Lábramo Centronics Ind. e Com. Ltda. garante que o produto fornecido está isento de defeitos e tem o funcionamento adequado ao que se propõe.
1. A GARANTIA em caso de apresentar algum defeito dentro do prazo estabelecido é de 3 meses como período legal, com conserto ou troca por outro equipamento equivalente e adicional de 9 meses imediatamente subsequente ao período contratual, para conserto em fábrica, contado a partir da data de emissão do documento fiscal de venda.
2. Esta GARANTIA é executada no estabelecimento do fabricante, ou através de empresa de assistência autorizada.
3. As despesas de transporte ou deslocamento de pessoal para o atendimento no local correm por conta do comprador.
4. Para o uso do direito à GARANTIA, o cliente deverá comunicar previamente a SunLab Power da ocorrência e obter orientação de como proceder.
5. O envio para conserto deve preceder da obtenção do número de requisição para manutenção (RMA).
6. A Sunlab Power não recebe aos produtos sem o referido numero desta autorização.
Para atendimento SAC a Sunlab Power disponibiliza o telefone 0800-160053 ou no
Email [email protected]. Para maiores informações:
Visite nosso
Web site: http://www.sunlab.com.br E-mail: [email protected]
Telefone: 55 11 4035-8575 Fax: 55 11 4035-5428
Não estão cobertos pela GARANTIA:
1. Dispositivos de proteção (DPS, fusíveis, disjuntores, fusíveis térmicos, PTC ou NTC.) devido a sua característica funcional, podem queimar por ação de descargas atmosféricas, surtos ou picos de corrente/tensão, se autodestruindo e necessitando de troca. Nestes casos não há cobertura da garantia a estes dispositivos.
2. Danos causados por queda de raio, vendavais, incêndio, inundações ou qualquer outra causa fortuita, resultante da ação da natureza ou de força maior;
3. Danos advindo de guerra, rebelião ou atos de vandalismo, assim como ocorridos durante o transporte ou posterior, por erro do instalador. 4. Pelo uso impróprio ou diferente da aplicação a
que o produto foi fabricado.
5. Causados através da ação de equipamentos ou ato de terceiros, não autorizados pelo fabricante formalmente.
6. Erros provenientes da má instalação, operação ou projeto, causado por pessoa ou empresa não autorizada pela Sunlab Power.
7. Prejuízos causais ou consequenciais advindos do não funcionamento do equipamento.
A garantia se rescinde imediatamente caso seja constatado que o produto tenha sido violado. O acesso a partes internas do equipamento deve ser efetuado mediante autorização expressa deste fabricante ou por pessoa/empresa Autorizada. Para obter maiores dados sobre a garantia acesse a internet no endereço:
