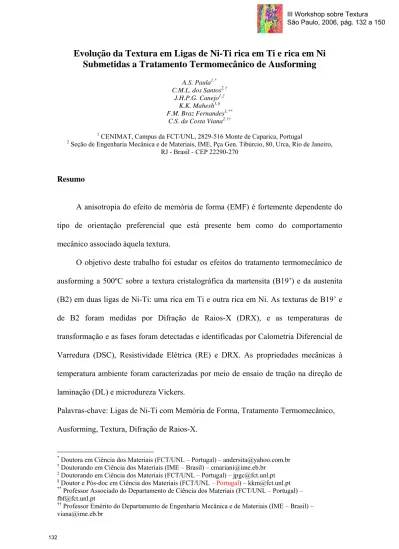

Evolução da Textura em Ligas de Ni-Ti rica em Ti e rica em Ni
Submetidas a Tratamento Termomecânico de Ausforming
A.S. Paula1,* C.M.L. dos Santos2,† J.H.P.G. Canejo1,‡ K.K. Mahesh1,§ F.M. Braz Fernandes1,** C.S. da Costa Viana2,††
1 CENIMAT, Campus da FCT/UNL, 2829-516 Monte de Caparica, Portugal
2 Seção de Engenharia Mecânica e de Materiais, IME, Pça Gen. Tibúrcio, 80, Urca, Rio de Janeiro,
RJ - Brasil - CEP 22290-270
Resumo
A anisotropia do efeito de memória de forma (EMF) é fortemente dependente do tipo de orientação preferencial que está presente bem como do comportamento mecânico associado àquela textura.
O objetivo deste trabalho foi estudar os efeitos do tratamento termomecânico de ausforming a 500ºC sobre a textura cristalográfica da martensita (B19’) e da austenita (B2) em duas ligas de Ni-Ti: uma rica em Ti e outra rica em Ni. As texturas de B19’ e de B2 foram medidas por Difração de Raios-X (DRX), e as temperaturas de transformação e as fases foram detectadas e identificadas por Calometria Diferencial de Varredura (DSC), Resistividade Elétrica (RE) e DRX. As propriedades mecânicas à temperatura ambiente foram caracterizadas por meio de ensaio de tração na direção de laminação (DL) e microdureza Vickers.
Palavras-chave: Ligas de Ni-Ti com Memória de Forma, Tratamento Termomecânico, Ausforming, Textura, Difração de Raios-X.
* Doutora em Ciência dos Materiais (FCT/UNL – Portugal) – [email protected] † Doutorando em Ciência dos Materiais (IME – Brasil) – [email protected]
‡ Doutorando em Ciência dos Materiais (FCT/UNL – Portugal) – [email protected] § Doutor e Pós-doc em Ciência dos Materiais (FCT/UNL – Portugal) – [email protected] ** Professor Associado do Departamento de Ciência dos Materiais (FCT/UNL – Portugal) –
†† Professor Emérito do Departamento de Engenharia Mecânica e de Materiais (IME – Brasil) –
III Workshop sobre Textura São Paulo, 2006, pág. 132 a 150
1 Introdução
As ligas com memória de forma são utilizadas como atuadores na industria mecânica, médica e aeroespacial, devido ao seu comportamento singular conhecido como efeito de memória de forma (EMF). O EMF é conhecido por ser resultante da transformação martensítica termoelástica. A natureza da transformação é fortemente dependente da história termomecânica da liga [1].
A resposta termomecânica das ligas com memória de forma sofre mudanças substanciais com variações na composição química, processamento metalúrgico e ciclagem termomecânica. Pequenas mudanças na composição química da liga são conhecidas por proporcionar significantes mudanças nas temperaturas de transformação [2].
No caso do NiTi, em particular no caso das ligas ricas em Ni e equiatômicas, muitos pesquisadores têm estudado o efeito de tradicionais procedimentos de processamento metalúrgico, como: o trabalho a quente, o trabalho a frio e o envelhecimento nas suas respostas termomecânicas. Defeitos cristalinos introduzidos durante o trabalho a frio foram identificados como responsáveis por afetar as temperaturas de transformação nas ligas de Ni-Ti com memória de forma [3-8]. Nas ligas com memória de forma, o propósito do ausforming é melhorar a resistência dessas ligas com o EMF [9].
Na liga de Ni-Ti com memória de forma, o ausforming tem lugar na campo austenítico homogêneo não-transformável, acima de Md (temperatura abaixo da qual a transformação martensítica induzida por tensão tem seu lugar), na qual pequenas quantidades de uma segunda fase podem formar-se, como por exemplo pela precipitação (ausageing) [10].
Muitas propriedades do material (módulo de Young, coeficiente de Poisson, resistência mecânica, dutilidade, tenacidade, condutividade elétrica, etc.) dependem da textura média de um material.
Vários estudos têm sido dedicados à influência da textura na resposta termomecânica das ligas com memória de forma, principalmente utilizando a radiação neutron in-situ para acompanhar a evolução estrutural [11]. A ciclagem térmica, a laminação ou a trefilação desenvolvem uma textura específica nos metais e ligas. Elas resultam em diferentes características anisotrópicas (comportamento mecânico, elétrico e magnético). As ligas de Ni-Ti com memória de forma também são sensíveis a estes efeitos. A textura obtida dá origem a anisotropia na recuperação da deformação pela transformação [12]. Ligas de Ni-Ti com memória de forma no campo austenítico têm um textura do tipo ccc [13,14]: fibra-α I <110>||DL ({001}<112>-{112}<110>-{111}<110>), fibra-α II <110>||DL ({111}<110>-{110}<110>), fibra-γ <111>||DN ({111}<110>-{111}<112>) e fibra-η <100>||DL ({001}<100>-{011}<100>). A correspondência cristalográfica calculada entre a fase mãe (austenita, B2) e a martensita (B19’) baseia-se na notação da variante correspondente de Miyazaki [14], onde a variante {110}<1 1 0> da fase mãe corresponde às variantes {111}<211> e {002}<002> da martensita; e a variante {111}<1 1 0> da fase mãe corresponde às variantes {210}<211> e {210}<002> da martensita.
No presente trabalho, o efeito da laminação a quente (ausforming) sobre a textura foi estudado em duas ligas de Ni-Ti, uma rica em Ti (Ni-51,0%at.Ti) com EMF e outra rica em Ni (50,8%at.Ni-Ti) superelástica. As fases foram identificadas por DRX e as transformações de fases foram analisadas pelo emprego das técnicas de DSC e RE. Além disso, foram observados os comportamentos mecânicos por microdureza Vickers e ensaio de tração à temperatura ambiente.
2 Materiais e Métodos
Os materiais em estudo são duas ligas metálicas binárias constituídas por Níquel (Ni) e Titânio (Ti), uma rica em Ti (49,0%at.Ni-51,0%at.Ti, segundo análise de SEM/EDS e 2,00 mm de espessura) que apresenta características de memória de forma acima da temperatura ambiente (Tamb) e uma outra rica em Ni (50,8%at.Ni-49,2%at.Ti, segundo informações do fornecedor e 1,00 mm de espessura) que apresenta características superelásticas (SE) à Tamb.
As ligas de Ni-Ti com EMF e SE foram fornecidas pela empresa Memory-Metalle GmbH, situada na Alemanha (www.memory-metalle.de). Segundo informações cedidas pelo fornecedor, as ligas de Ni-Ti são fundidas num forno de indução sob vácuo e atmosfera de argônio, usando cadinhos de grafite compactada.
2.1 Processamento Termomecânico de Ausforming
O tratamento termomecânico de ausforming realizado teve por objetivo observar como o ausforming pode afetar as diferentes propriedades das ligas de Ni-Ti rica em Ti (EMF) e rica em Ni (SE). Para tal, as chapas dessas ligas foram utilizadas neste processamento para uma condição de máxima redução em uma única etapa de laminação a quente. As amostras foram laminadas no mesmo sentido da laminação da chapa como recebida.
O processamento de laminação a quente (ausforming) foi efetuado com a chapa de Ni-Ti entre outras duas folhas de aço inoxidável martensítico de 0,35 mm de espessura cada, ou seja um “sanduíche” Aço/Ni-Ti/Aço (Fig. 01). Para evitar que ocorresse caldeamento entre o aço e o Ni-Ti durante o ausforming, as folhas de aço foram previamente aquecidas a alta temperatura para promover a formação de uma camada de óxido sobre a superfície. Um termopar de cromel-alumel foi introduzido entre uma das
folhas de aço e a chapa de Ni-Ti (Fig. 01) para definição da temperatura de pré-aquecimento de forma a laminar a amostra próximo dos 500ºC.
A abertura entre os cilindro foi de 0,70 mm (2 vezes a espessura da folha de aço inox martensítico – Fig. 01) e o comprimento das chapas de aço inox martensítico era superior ao da chapa de Ni-Ti com o objetivo de garantir a “mordedura” dos cilindros e a laminação com máxima redução nas chapas das Ligas EMF e SE. A Fig. 02 apresenta o esquema do processamento de ausforming. As amostras de chapa das Ligas EMF e SE foram submetidas a laminação a quente, onde o tratamento térmico ao ar teve como objetivo aquecer as amostras antes de serem introduzidas entre os cilindros (Tamb) do laminador à temperatura almejada do processamento de ausforming (Fig. 02). Após serem laminadas a quente, estas amostras foram temperadas em água à temperatura ambiente.
Fig. 01 – Configuração “sanduíche” Aço/Ni-Ti/Aço para laminação durante o ausforming.
Fig. 02 – Diagrama esquemático do tratamento termomecânico de ausforming.
2.2 Caracterização Estrutural e Térmica
A DRX foi realizada empregando um difratômetro Bruker (30 kV / 100 mA, anodo rotativo de Cu) para varreduras θ/2θ e análise de textura entre a temperatura ambiente e 150ºC. A direção de laminação (DL) foi mantida alinhada em φ = 0º, enquanto a direção transversal (DT) em φ = 90º.
Amostras com uma massa no intervalo de 40 a 50 mg foram cortadas para análise de DSC (SETARAM DSC92). O ciclo térmico para o DSC compreendeu um aquecimento até 180ºC para a Liga EMF e até 80ºC para a Liga SE, manutenção por 360 s e subsequente resfriamento até -30ºC para a Liga EMF e até -100ºC para a Liga SE com taxas de aquecimento e resfriamento de 7,5ºC/min.
no próprio departamento por K.K. Mahesh. O equipamento consiste no método de medição da resistividade em 4 pontos, onde 4 eletrodos de cobre estão em contato com as amostras ao longo do seu comprimento em 4 pontos equidistantes. A corrente aplicada (1,6 A) é injetada na amostra pelos 2 eletrodos externos. A resistividade é calculada a partir da medição da diferença de potencial entre os 2 eletrodos internos. Uma placa de aquisição de dados (National Instruments, EUA) com uma precisão melhor que 1 μV foi utilizada para enviar o sinal para o computador. O intervalo de temperatura observado para cada amostra foi entre -30 e 150ºC para a Liga EMF e 60ºC para a Liga SE.
Os ensaios de microdureza Vickers foram realizados usando um microdurômetro Leitz DURIMET. Para cada amostra, dez medidas foram tomadas à temperatura ambiente com carga de 200 g.
Os ensaios de tração foram realizados utilizando uma SHIMATZU Autograph AG-G Séries. Os testes foram realizados à temperatura ambiente com o intuito de observar o comportamento mecânico das duas ligas sob diferentes condições iniciais.
3 Resultados e Discussão
As Fig. 03 e 04 apresentam ciclos térmicos de DSC e RE das chapas das Ligas EMF e SE, respectivamente, após tratamento termomecânico de ausforming. Ambas as ligas apresentam comportamento similar no que diz respeito à sequência das transformações direta e reversa, apesar das gamas de temperaturas de transformação serem superiores para a liga rica em Ti (Liga EMF). Os resultados de DSC evidenciam que as Ligas EMF e SE, pelas Fig. 03c e 04c, após o ausforming apresentam transformações direta e reversa em múltiplas etapas (B2↔R, B2↔B19’ e R↔B19’). O mesmo ocorre para a Liga EMF antes do ausforming, enquanto a Liga SE apresenta
transformação direta em duas etapas (B2→R e R→B19’) e reversa em múltiplas etapas (B19’→R, B19’→B2’ e R→B2). A transformação B2→R é claramente evidenciada pelo primeiro pico exotérmico sobreposto ao segundo (Fig. 03a e 04a) e aumento da resistividade elétrica (Fig. 03b e 04b) no resfriamento. O grau de sobreposição dos picos exotérmicos de DSC no resfriamento deixa indícios de existir transformação direta em uma etapa (B2→B19’) em certas regiões da matriz e em outras regiões a transformação direta ocorrer em duas etapas (B2→R e R→B19’). Outra evidência da transformação em múltiplas etapas no resfriamento é apresentada pelos resultados de RE (Fig. 03b e 04b) no resfriamento, evidenciada pelo aumento menos abrupto da resistividade associado à formação de fase-R quando comparado com as condições das Ligas EMF e SE como recebidas (Fig. 03b e 04b); este comportamento estará provavelmente associado a uma transformação paralela B2→B19’. O fim da transformação direta dá se pela transformação R→B19’ evidenciada pelo segundo pico exotérmico sobreposto ao primeiro (Fig.03a e 04a) e decréscimo na resistividade elétrica (Fig.03b) no resfriamento. Para a amostra da Liga SE após ausforming (Fig. 04d) não foi possível apresentar o ciclo térmico por RE até completa transformação direta, devido a limitações do equipamento, mas pode-se observar claramente a transformação B2→R.
No que diz respeito à transformação reversa, verifica-se por DSC (Fig. 03a e 04a) que a transformação ocorre em múltiplas etapas (R→B2, B19’→B2 e R→B2) pela forma do pico endotérmico no aquecimento e a sobreposição com a gama da temperatura de transformação dos picos exotérmicos no resfriamento. Na análise de RE da amostra da Liga EMF após ausforming (Fig. 03d) verifica-se um patamar durante o aquecimento da transformação B19’→B2, o que indicia a presença de transformação em múltiplas etapas.
Fig. 03 – Análises de (a,c) DSC e (b,d) RE nas amostras da chapa da Liga EMF (a,b) antes e (c,d) após o tratamento termomecânico de ausforming.
A Fig. 05 apresenta as figuras de pólos (111) de B19’ da chapa da Liga EMF
antes (Fig. 05a) e após (Fig. 05c) o tratamento termomecânico de ausforming. Devido às limitações instrumentais (temperatura mínima) não foi possível obter figuras de pólos (111) de B19’ (induzida termicamente) para a Liga SE antes e após o tratamento termomecânico de ausforming.
A Fig. 05 apresenta as figuras de pólos (110) de B2 das chapas das Ligas EMF (Fig. 05b,d) e SE (Fig. 05e,f) antes (Fig. 05b,e) e após (Fig. 05d,f) o tratamento termomecânico de ausforming.
Fig. 04 – Análises de (a,c) DSC e (b,d) RE nas amostras da chapa da Liga SE (a,b) antes e (c,d) após o tratamento termomecânico de ausforming.
Com base na Fig. 05, verifica-se a ocorrência das seguintes componentes de textura para as amostras:
− Liga EMF antes do ausforming (Fig. 05a) para B19’: reforços centrais associados às variantes 1:(111)[211]B19’ e 4:(111)[211]B19’ correspondentes
a {110}<110>B2.
− Liga EMF antes do ausforming (Fig. 05b) para B2: reforço central associado à componente de textura (110)[110]B2, com DL em <110>.
− Liga EMF após o ausforming (Fig. 05c) para B19’: reforços próximos de χ = 33º associados às variantes 3:(120)[211]B19’ e 5:(120)[002]B19’
correspondentes a {111}<110>B2.
− Liga EMF após o ausforming (Fig. 05d) para B2: reforços próximos de χ = 35º associados às componentes de textura {111}<110>B2, com DL em <110>, em concordância com os resultados encontrados para B19’.
− Liga SE antes do ausforming (Fig. 05e) para B2: reforços próximos de χ = 18º associados às componentes textura {210}<110>B2 e outros reforços próximos de χ = 30º associados às componentes textura {211}<110>B2, com DL em <110>.
− Liga SE após o ausforming (Fig. 05f) para B2: reforços próximos de χ = 35º associados às componentes de textura {111}<110>B2, com DL em <110>.
Fig. 05 – Figuras de pólos (a,c) (11 1 )B19’ e (b,d-f) (110)B2 das chapas das Ligas (a-d) EMF e (e,f) SE (a,b,e) antes e (c,d,f) após o tratamento termomecânico de ausforming.
A Fig. 06 apresenta os valores de dureza (HV média) para as amostras das Ligas EMF e SE antes e após o tratamento termomecânico de ausforming. Verifica-se um decréscimo da dureza (HV média) da martensita (Liga EMF – Fig. 06a) e da austenita (Liga SE – Fig. 06b) após ausforming comparada com a condição como recebida. Este comportamento deve estar relacionado com as mudanças da textura em B19’ e B2 devido ao tratamento termomecânico de ausforming.
Fig. 06 – Valores médios de dureza HV oriundos de 10 medições de microdureza Vickers antes e após o tratamento termomecânico de ausforming. (a) Liga EMF. (b)
Liga SE.
A Fig. 07 apresenta os resultados à Tamb da amostra da Liga EMF relativo ao espectro de DRX (a,c) e a curva tensão-extensão em tração (b,d), (a,b) antes e (c,d) após o ausforming. Verifica-se que a amostra possui B19’ e fase-R (Fig. 07b) coexistindo à Tamb após o tratamento termomecânico de ausforming com subsequente têmpera em água, justificada pela temperatura de fim da transformação direta próxima da Tamb (Fig. 03c,d). Por outro lado, na condição antes do ausforming a amostra possui somente B19’ (Fig. 07a) em concordância com a temperatura de fim da transformação direta (Fig. 03a,b). Com base no comportamento da condição como recebida (Fig. 07d), a chapa da Liga EMF após o ausforming (Fig. 07d) apresenta um patamar de tensão, relativo à reorientação das variantes de B19’, não muito bem definido e com o aumento do nível de tensão. Este comportamento deve estar associado à presença de fase-R juntamente com B19’ e ao elevado nível de tensões internas na martensita, evidenciado pelo decréscimo da área dos picos endotérmicos e exotérmicos nos ensaios de DSC após ausforming (Fig. 03c). Além disso, há um decréscimo na resistência à tração e um
aumento na extensão total para aproximadamente 45% (Fig. 07d), quando comparada com a condição antes do ausforming, (Fig. 07b).
Fig. 07 – (a,c) DRX e (b,d) ensaio de tração à temperatura ambiente da chapa da Liga EMF (a,b) antes e (c,d) após tratamento termomecânico de ausforming.
A Fig. 08 apresenta os resultados à Tamb da amostra da Liga SE relativos ao espectro de DRX (a,c) e à curva tensão-extensão em tração (b,d), (a,b) antes e (c,d) após o ausforming. Verifica-se que a amostra possui B2 à Tamb antes e após o tratamento termomecânico de ausforming com subsequente têmpera em água, sendo impossível detetar qualquer presença de fase-R à Tamb como mostram as transformações por DSC
(Fig. 04a,c) e RE (Fig. 04b,d). O espectro de DRX (Fig. 08c) não apresenta nenhum precipitado como o Ni4Ti3, presente na condição antes do ausforming, (Fig. 08a). Com base no comportamento da condição antes do ausforming (Fig. 08b), a chapa da Liga SE após o ausforming (Fig. 08d) apresenta um patamar de tensão, relativo à transformação da martensita induzida por tensão, não muito bem definido e com aumento do nível de tensão. Este comportamento deve estar associado ao elevado nível de tensões internas na austenita, evidenciado pelo decréscimo da área dos picos endotérmicos e exotérmicos nos ensaios de DSC após ausforming (Fig. 04c). Além disso, há um decréscimo na resistência à tração e um aumento na extensão total para aproximadamente 48% (Fig. 08d).
Fig. 08 – (a,c) DRX e (b,d) ensaio de tração à temperatura ambiente da chapa da Liga SE (a,b) antes e (c,d) após tratamento termomecânico de ausforming.
Uma temperatura de laminação a quente vizinha de 500ºC é ainda muito próxima da temperatura de início da recristalização (350ºC) das ligas de Ni-Ti com EMF e SE [10], e conjugadamente com percentagens de deformação iguais ou superiores a 30% (redução da espessura) não irá promover uma completa recristalização da matriz austenítica. Dessa forma, a densidade de discordâncias após o tratamento de ausforming é alta e promove a transformação B2→R antecedendo a transformação B2→B19’ e/ou R→B19’ (Fig. 03c,d e Fig. 04c,d) [10,15-18]. Além disso, ambas as ligas apresentam um decréscimo nas áreas dos picos endotérmicos e exotérmicos (Fig. 03c e Fig. 04c)
quando comparadas com as suas respectivas condições como recebidas (Fig. 03a e 04b) [10,15,18].
Apesar das Ligas EMF e SE apresentarem diferentes componentes de textura em B2 no estado como recebido ((110)[110]B2 para a Liga EMF – Fig. 05b, e {221}<110> B2 e {210}<110>B2 para a Liga SE – Fig. 05e) o processamento termomecânico de ausforming teve como resultado componentes de textura próximas para ambas as ligas, {111}<110>B2 (Fig. 05d,f).
Devido às limitações experimentais, não foi possível obter figuras de pólos de B19’ para a Liga SE. Dessa forma não é possível comparar a influência da textura cristalográfica entre as ligas no que respeita às propriedades mecânicas de B19’ e B2, mas, como possuem texturas de B2 tão próximas, poderá presumir-se que as ligas estudadas (Liga EMF e Liga SE) apresentam propriedades mecânicas similares entre elas quando se encontram quer em domínio martensítico, quer em domínio austenítico. Dessa forma, ambas as ligas EMF e SE apresentam uma perda na definição do patamar de tensão devido à reorientação das variantes da martensita (Fig. 07d) e à transformação martensítica induzida por tensão (Fig. 08d), respectivamente, um aumento na extensão total e um decréscimo na tensão máxima (mais significativo para a Liga EMF). Observa-se também um decréscimo da dureza (HV média) de B19’ para a Liga EMF (Fig. 06a) e de B2 para a Liga SE (Fig. 06b) [15,19,20].
4 Conclusões
O ausforming nas Ligas de NiTi com EMF e SE a aproximadamente 500ºC e com 30% (ou mais) de redução na espessura:
− resulta numa estrutura parcialmente recristalizada;
B2↔B19’; R↔B19’);
− promove o desenvolvimento da componente de textura associada a {111}<110>B2;
− apresenta um decréscimo da definição do patamar associado à reorientação das variantes de B19’ ou à transformação martensítica induzida por tensão, bem como um aumento na dutilidade.
5 Agradecimentos
A.S.P, K.K.M e F.M.B.F. agradecem à FCT/MCTES pelo subsídio plurianual ao CENIMAT. C.M.L.S. e C.S.C.V agradecem à agência Brasileira CNPq (concessão 141664/2002-9).
6 Referências Bibliográficas
1. V. Birman, Appl. Mech. Rev., vol. 50, 1997, p.629.
2. “Shape Memory Materials”, K. Otsuka e C.M. Wayman, Cambridge University Press, 1998.
3. Y. Liu e P.G. McCormick, Acta Metall. Mater., vol. 38, 1990, p.1321.
4. "The thermomechanical constitutive experimentation of NiTi shape memory alloy strips and rods”, S.D. Howard, in: Aerospace Engineering, Texas A&M University, College Station, 1995.
5. H. Matsumoto, Physica B, vol. 190, 1993, p.115.
6. H. Morawied, D. Stroz e D. Chrobak, J. Phys. Suppl., vol. 5, 1995, p.C2-205.
7. “Hot isostatic pressing of NiTi powders”, M. McNeese, in: Aerospace Engineering, Texas A&M University, College Station, 1998.
8. D.A. Miller e D.C. Lagoudas, Materials Science and Engineering A, vol. 308, 2001, p.161.
9. M. Franz e E. Hornbogen, ibid., vol. 86, 1995, p.31.
10. E. Hornbogen, Journal of Materials Science, vol. 34, 1999, p.599.
11. H. Sitepu, W.W. Schmahl e R.B. Von Dreele, Materials Science Forum, vol. 394-395, 2002, p.233.
12. T. Goryczka e H. Morawiec, Journal of Alloys and Compounds, vol. 367, 2004, p.137.
13. K. Kitamura, S. Miyazaki, H. Iwai e M. Kohl, SMST-97: Proceedings of the Second International Conference on Shape Memory and Superelastic Techonologies, 1997, p.47.
14. S.Miyazaki, K.Otsuka e C.M.Wayman, Acta Metallurgica, vol. 37, 1989, p.1873. 15. E. Hornbogen, Materials Science Forum, vol. 455-456, 2004, p.335.
16. M.H. Wu, Materials Science Forum, vol. 394-395, 2002, p.285.
17. L.M. Wang, L.H. Liu, H. Yang, L.Y. Wang e G.Q. Xiu, Materials Science Forum, vol. 394-395, 2002, p.297.
18. A.S. Paula, Tratamentos Termomecânicos de Ligas do Sistema Ni-Ti – Caracterização Estrutural e Optimização das Propriedades Associadas ao Efeito de Memória de Forma, Universidade Nova de Lisboa, 2006, Dissertação de Doutorado. 19. F. Khelfaoui, G. Thollet e G. Guenin, Materials Science and Engineering A, vol. 338, 2002, p.305.
