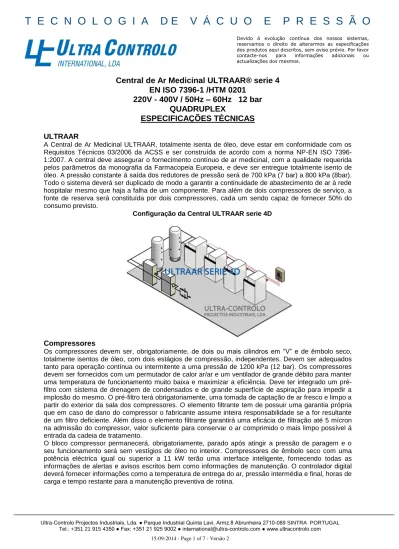

Central de Ar Medicinal ULTRAAR® serie 4
EN ISO 7396-1 /HTM 0201
220V - 400V / 50Hz – 60Hz 12 bar
QUADRUPLEX
ESPECIFICAÇÕES TÉCNICAS
ULTRAAR
A Central de Ar Medicinal ULTRAAR, totalmente isenta de óleo, deve estar em conformidade com os Requisitos Técnicos 03/2006 da ACSS e ser construída de acordo com a norma NP-EN ISO 7396-1:2007. A central deve assegurar o fornecimento contínuo de ar medicinal, com a qualidade requerida pelos parâmetros da monografia da Farmacopeia Europeia, e deve ser entregue totalmente isento de óleo. A pressão constante á saída dos redutores de pressão será de 700 kPa (7 bar) a 800 kPa (8bar). Todo o sistema deverá ser duplicado de modo a garantir a continuidade de abastecimento de ar á rede hospitalar mesmo que haja a falha de um componente. Para além de dois compressores de serviço, a fonte de reserva será constituída por dois compressores, cada um sendo capaz de fornecer 50% do consumo previsto.
Configuração da Central ULTRAAR serie 4D
Compressores
Os compressores devem ser, obrigatoriamente, de dois ou mais cilindros em “V” e de êmbolo seco, totalmente isentos de óleo, com dois estágios de compressão, independentes. Devem ser adequados tanto para operação contínua ou intermitente a uma pressão de 1200 kPa (12 bar). Os compressores devem ser fornecidos com um permutador de calor ar/ar e um ventilador de grande débito para manter uma temperatura de funcionamento muito baixa e maximizar a eficiência. Deve ter integrado um pré-filtro com sistema de drenagem de condensados e de grande superfície de aspiração para impedir a implosão do mesmo. O pré-filtro terá obrigatoriamente, uma tomada de captação de ar fresco e limpo a partir do exterior da sala dos compressores. O elemento filtrante tem de possuir uma garantia própria que em caso de dano do compressor o fabricante assume inteira responsabilidade se a for resultante de um filtro deficiente. Além disso o elemento filtrante garantirá uma eficácia de filtração até 5 mícron na admissão do compressor, valor suficiente para conservar o ar comprimido o mais limpo possível á entrada da cadeia de tratamento.
O bloco compressor permanecerá, obrigatoriamente, parado após atingir a pressão de paragem e o seu funcionamento será sem vestígios de óleo no interior. Compressores de êmbolo seco com uma potência eléctrica igual ou superior a 11 kW terão uma interface inteligente, fornecendo todas as informações de alertas e avisos escritos bem como informações de manutenção. O controlador digital deverá fornecer informações como a temperatura de entrega do ar, pressão intermédia e final, horas de carga e tempo restante para a manutenção preventiva de rotina.
Unidade de Tratamento de Ar Medicinal
A ULTRAAR deve ser equipada com uma das seguintes unidades de tratamento de ar: (Escolha a unidade que melhor se adequa ao seu caso)
FD
Sistema completo de secagem de ar comprimido ULTRASEC com secador de refrigeração, drenagem capacitiva sem perda de ar para redução de custos de operação com indicador de ponto de orvalho (LCD), alarme de contacto seco para um funcionamento económico e seguro, caixa metálica para proteção completa contra danos mecânicos e pó. O permutador de calor ar/ar com baixa perda de pressão através de uma nova tecnologia em alumínio, sem corrosão e a transferência de calor é feita de forma eficiente, conseguido através de um desenho de fluxo transversal do permutador de calor, válvula ar/ar, e derivação de gás quente, e aço inoxidável desenhado para evitar a congelação e proporcionar um ponto de orvalho constante.
Um filtro eficiente de 1 mícron para separar gotas de óleo e partículas sólidas (> 1 mícron), um sub-microfiltro UFSM eficaz com uma alta capacidade de retenção de 99,9999% do limiar, filtro mícron UFM por cima, alta filtração de 0,01 mícron. Teor de óleo residual de até 0,01 mg / m 3 a 7 bar e 20 ° C e validados de acordo com a norma ISO 8573, o filtro de carvão ativado UCA adsorção de vapores de hidrocarbonetos e óleo com um aerossol residual óleo> 0003 mg / m 3 de entrada inicial.
UM
A corrente de tratamento de ar ULTRAMED, em duplicado, preenche completamente os parâmetros do monógrafo da Farmacopeia Europeia. Cada unidade de processamento de ar está equipada com: Um estágio de pré-filtro para remoção de aerossóis de óleo e água, assim como partículas sólidas inferiores a 0.01μ, um filtro de carvão ativado de alta performance para adsorção de vapores de óleo e odores, com um conteúdo residual de 0.01mg/m3.
Um secador dessecante sem calor que reduz a quantidade de vapor de água presente no ar abaixo de um ponto de orvalho de -40ºC e em simultâneo mantem os níveis de Dióxido de Carbono (CO2), Monóxido de Nitrogénio (NO), Dióxido de Nitrogénio (NO2), e Dióxido de Enxofre (SO2) abaixo dos limites permitidos legalmente.
Um filtro de hopcalite na saída do secador que converte o CO em CO2 por oxidação, e elimina o CO2 quimicamente. No último estágio tem um filtro de pó.
UT
Uma unidade de tratamento de ar, em duplicado, deverá ser capaz de processar todo o ar necessário para abastecer a rede hospitalar com ar de qualidade medicinal. A cadeia de tratamento deve ser constituída, no mínimo, por um pré-filtro micrónico para eliminação de todas as partículas sólidas e liquidas, com dimensões superiores a 0,1 mícron presentes no ar e um filtro sub-micronico para eliminação de todas as partículas sólidas e líquidas com dimensões até 0,01 mícron. Ambos os filtros terão purgas automáticas eletrónicas sem perda de ar. As purgas devem possuir, obrigatoriamente, botão de teste, para avaliar o estado de funcionalidade do sistema de purga.
A unidade de tratamento incluirá um secador de adsorção para retenção de moléculas de água em malha molecular com forte atração física e constituído por duas colunas de material adsorvente. A regeneração das colunas saturadas faz-se por variação de pressão á temperatura constante utilizando parte do ar tratado para a secagem do produto adsorvente. O processo de secagem e regeneração é controlado eletronicamente através de um controlador digital. A unidade deverá ser capaz de trabalhar a uma temperatura ambiente variando de +4ºC e 50ºC e a pressões compreendidas entre 4 a 16 bar. O ar tratado é seco sob pressão podendo atingir um ponto de orvalho de -70ºC. O meio dessecante deverá ter uma vida útil mínima de 3 anos a 5 anos e uma perda de carga inicial, obrigatoriamente inferior a 200mbar. Uma coluna de carvão ativado fará a retenção de hidrocarbonetos, sabores e odores. Uma coluna filtrante de dois estágios catalisa o monóxido de carbono transformando-o em dióxido de carbono sendo este em conjunto com compostos de SOx e NOx, retidos na segunda camada filtrante. A cadeia de tratamento de ar deverá completar-se com um filtro de alta eficiência para a retenção de partículas sólidas.
Não serão aceites unidades de tratamento de ar com secadores de adsorção constituídos por elementos ou cartuchos, descartáveis, e elementos filtrantes de carvão ativado e de catalisação de CO e retenção de CO2, uma vez que todos estes cartuchos e elementos filtrantes têm uma saturação rápida e uma colmatação muito precoce que obrigam a substituições muito frequentes baseados em tempo de utilização. Cada unidade de tratamento terá o seu próprio controlador de orvalho com leitura digital. A qualidade do ar garantida á saída da unidade de tratamento deverá encontrar-se, obrigatoriamente, dentro dos valores indicados no quadro seguinte.
Contaminante Concentração
O secador de adsorção deve incorporar um sistema de controlo por ponto de orvalho para poupança de energia de modo a desligar a purga de ar enquanto o ponto de orvalho se encontre dentro dos parâmetros exigidos.
H2O 67 ppm v/v Partículas < 0,01 micron Óleo Isento CO 5 ppm v/v CO2 500 ppm v/v SO2 1 ppm v/v NO 2 ppm v/v NO2 2 ppm v/v
FD-UM
Sistema completo de secagem de ar comprimido ULTRASEC com secador de refrigeração, drenagem capacitiva sem perda de ar para redução de custos de operação com indicador de ponto de orvalho (LCD), alarme de contacto seco para um funcionamento económico e seguro, caixa metálica para proteção completa contra danos mecânicos e pó. O permutador de calor ar/ar com baixa perda de pressão através de uma nova tecnologia em alumínio, sem corrosão e a transferência de calor é feita de forma eficiente, conseguido através de um desenho de fluxo transversal do permutador de calor, válvula ar/ar, e derivação de gás quente, e aço inoxidável desenhado para evitar a congelação e proporcionar um ponto de orvalho constante.
A corrente de tratamento de ar ULTRAMED preenche completamente os parâmetros do monógrafo da Farmacopeia Europeia. Cada unidade de processamento de ar está equipada com:
Um estágio de pré-filtro para remoção de aerossóis de óleo e água, assim como partículas sólidas inferiores a 0.01μ, um filtro de carvão ativado de alta performance para adsorção de vapores de óleo e odores, com um conteúdo residual de 0.01mg/m3.
Um secador dessecante sem calor que reduz a quantidade de vapor de água presente no ar abaixo de um ponto de orvalho de -40ºC e em simultâneo mantem os níveis de Dióxido de Carbono (CO2), Monóxido de Nitrogénio (NO), Dióxido de Nitrogénio (NO2), e Dióxido de Enxofre (SO2) abaixo dos limites permitidos legalmente.
Um filtro de hopcalite na saída do secador que converte o CO em CO2 por oxidação, e elimina o CO2 quimicamente. No último estágio tem um filtro de pó.
FD-UT
Sistema completo de secagem de ar comprimido ULTRASEC com secador de refrigeração, drenagem capacitiva sem perda de ar para redução de custos de operação com indicador de ponto de orvalho (LCD), alarme de contacto seco para um funcionamento económico e seguro, caixa metálica para proteção completa contra danos mecânicos e pó. O permutador de calor ar/ar com baixa perda de pressão através de uma nova tecnologia em alumínio, sem corrosão e a transferência de calor é feita de forma eficiente, conseguido através de um desenho de fluxo transversal do permutador de calor, válvula ar/ar, e derivação de gás quente, e aço inoxidável desenhado para evitar a congelação e proporcionar um ponto de orvalho constante.
Uma unidade de tratamento de ar deverá ser capaz de processar todo o ar necessário para abastecer a rede hospitalar com ar de qualidade medicinal. A cadeia de tratamento deve ser constituída, no mínimo, por um pré-filtro micrónico para eliminação de todas as partículas sólidas e liquidas, com dimensões superiores a 0,1 mícron presentes no ar e um filtro sub-micronico para eliminação de todas as partículas sólidas e líquidas com dimensões até 0,01 mícron. Ambos os filtros terão purgas automáticas eletrónicas sem perda de ar. As purgas devem possuir, obrigatoriamente, botão de teste, para avaliar o estado de funcionalidade do sistema de purga.
A unidade de tratamento incluirá um secador de adsorção para retenção de moléculas de água em malha molecular com forte atração física e constituído por duas colunas de material adsorvente. A regeneração das colunas saturadas faz-se por variação de pressão á temperatura constante utilizando parte do ar tratado para a secagem do produto adsorvente. O processo de secagem e regeneração é controlado eletronicamente através de um controlador digital. A unidade deverá ser capaz de trabalhar a uma temperatura ambiente variando de +4ºC e 50ºC e a pressões compreendidas entre 4 a 16 bar. O ar tratado é seco sob pressão podendo atingir um ponto de orvalho de -70ºC. O meio dessecante deverá ter uma vida útil mínima de 3 anos a 5 anos e uma perda de carga inicial, obrigatoriamente inferior a 200mbar. Uma coluna de carvão ativado fará a retenção de hidrocarbonetos, sabores e odores. Uma coluna filtrante de dois estágios catalisa o monóxido de carbono transformando-o em dióxido de carbono sendo este em conjunto com compostos de SOx e NOx, retidos na segunda camada filtrante. A cadeia de tratamento de ar deverá completar-se com um filtro de alta eficiência para a retenção de partículas sólidas.
Não serão aceites unidades de tratamento de ar com secadores de adsorção constituídos por elementos ou cartuchos, descartáveis, e elementos filtrantes de carvão ativado e de catalisação de CO e retenção de CO2, uma vez que todos estes cartuchos e elementos filtrantes têm uma saturação rápida e uma colmatação muito precoce que obrigam a substituições muito frequentes baseados em tempo de utilização. Cada unidade de tratamento terá o seu próprio controlador de orvalho com leitura digital. A qualidade do ar garantida á saída da unidade de tratamento deverá encontrar-se, obrigatoriamente, dentro dos valores indicados no quadro seguinte.
Contaminante Concentração
O secador de adsorção deve incorporar um sistema de controlo por ponto de orvalho para poupança de energia de modo a desligar a purga de ar enquanto o ponto de orvalho se encontre dentro dos parâmetros exigidos.
H2O 67 ppm v/v Partículas < 0,01 micron Óleo Isento CO 5 ppm v/v CO2 500 ppm v/v SO2 1 ppm v/v NO 2 ppm v/v NO2 2 ppm v/v
Sistema de Controlo
A central de ar ULTRAAR terá um sistema de arranque automático, sequencial e em cascata dos compressores com alternância obrigatória a fim de equilibrar as horas de funcionamento e maximizar a vida útil e o desgaste por igual. Deverá disponibilizar a alimentação das unidades de tratamento de ar. Deverá operar em baixa tensão e incluir a sinalização para a Central de Gestão Técnica, fornecendo alertas e alarmes de falhas da central, incluindo um alarme de pressão baixa. O sistema de controlo deverá possuir um dispositivo electromecânico que em caso de falha do controlo digital, permita manter a instalação em funcionamento semi-automático. Como opcional, poderão ser instalados módulos de comunicação para ligação a uma rede LAN, recepção de mensagens via SMS, GSM ou correio eletrónico.
Reservatórios
Os reservatórios de ar devem cumprir com a norma EN 286-1 e ser fornecidos com certificados de teste relevantes. Os reservatórios terão um tratamento interno e externo por galvanização a quente a fim de evitar a contaminação da rede com material ferroso e terão uma pintura a primário e acabamento a epóxi para protecção contra o ambiente. Os reservatórios estarão equipados com válvula de segurança calibrada e manómetro aferido, acompanhados dos respectivos certificados. O sistema deverá possuir conexões adicionais disponíveis e livres para a ligação de grupos de emergência.
Controlador de Orvalho
A unidade de tratamento de ar deve incorporar obrigatoriamente uma sonda higrométrica de cerâmica com uma precisão de ± 1°C na escala de -20 a -80°C de ponto de orvalho atmosférico e uma saída analógica de 4-20 mA directa para o controlador de orvalho digital. Sensores com filamento de óxido de
alumínio ou paládio não são aceitáveis. O controlador disporá obrigatoriamente de uma saída digital para sinalização de alarme se o ponto de orvalho exceder -46ºC do ponto de ajuste atmosférico. O quadro de controlo deverá repetir a condição de alarme para a central de gestão técnica. Para habilitar a calibração periódica do elemento sensor de ponto de orvalho, o quadro de comando deverá permitir o funcionamento automático sem a sonda. O controlador de orvalho deve vir instalado na própria unidade de tratamento de ar. Como medida de protecção da unidade e de segurança dos operadores contra o escape do ar, toda a cadeia de tratamento deverá vir integrada dentro de um armário metálico.
Conjunto de redução
A central deverá ser equipada com um conjunto de redução de pressão em duplex, com respectivo manómetro, incluindo filtro de esterilização de ar com elemento filtrante esterilizável em autoclave a vapor. Os conjuntos estarão munidos de válvulas de seccionamento e de despressurização.
Configuração Básica da Central de Ar Medicinal, ULTRAAR serie 4:
4 Compressores de êmbolo seco, 100% isentos de óleo, de dois estágios de compressão 2 Unidades de tratamento e secagem do ar com controlador de orvalho digital
2 Reservatórios verticais, galvanizados, com respectivos acessórios de segurança 1 Conjunto de redução com filtro de esterilização, em duplex
1 Quadro eléctrico de comando e controlo incluindo sinalização para telegestão
Especificações do Sistema
SISTEMA DE AR COMPRIMIDO MEDICINAL - ISENTO DE ÓLEO - ULTRAAR
Construída de acordo com a ISO 7396-1 para modelos com 3 ou mais compressores
Sistemas simplex e duplex estão preparados para a ISO 7396-1
380V - 400V / 50Hz – 60Hz
Modelos Standard ULTRAAR HP KW Capacidade do Sistema m3/h l/m l/s scfm QUADRUPLEX 4.24/800D 5,5 4 48 800 13,3 28,2 4.48/1000D 10 7,5 96 1600 26,6 56,4 4.50/1000D 15 11 100 1667 27,8 58,8 4.70/1500D 15 11 128 2134 35,6 75,2 4.80/1500D 20 15 80 2667 44,4 94 4.100/2000D 25 18,5 200 3334 55,6 117,6 4.130/2000D 30 22 260 4334 72,2 152,8 4.160/2000D 40 30 320 5334 88,8 188Central de Ar Medicinal ULTRAAR® serie 4
EN ISO 7396-1 /HTM 0201
400V / 50Hz 12 bar
QUADRUPLEX
Modelo
C
ap
ac
id
ad
e do
s
is
tema
(
l/
mi
n
)
Po
tê
n
ci
a do
Mo
to
r
(kW
)
ULTRAAR
400V 50Hz
Número de Artigo
De acordo com a unidade de tratamento
FD
ULTRASECUM
ULTRAMEDUT
ULTRATECHFD-UM
Combined ULTRASEC + ULTRAMEDFD-UT
Combined ULTRASEC + ULTRATECH 4.24/800D 800 4 301.01.20300 301.01.10300 301.01.00300 301.01.40300 301.01.30300 4.48/1000D 1600 7,5 301.01.20301 301.01.10301 301.01.00301 301.01.40301 301.01.30301 4.50/1000D 1667 11 301.01.20302 301.01.10302 301.01.00302 301.01.40302 301.01.30302 4.70/1500D 2134 11 301.01.20303 301.01.10303 301.01.00303 301.01.40303 301.01.30303 4.80/1500D 2667 15 301.01.20304 301.01.10304 301.01.00304 301.01.40304 301.01.30304 4.100/2000D 3334 18,5 301.01.20305 301.01.10305 301.01.00305 301.01.40305 301.01.30305 4.130/2000D 4334 22 301.01.20306 301.01.10306 301.01.00306 301.01.40306 301.01.30306 4.160/2000D 5334 30 301.01.20307 301.01.10307 301.01.00307 301.01.40307 301.01.30307D- com 2 reservatórios T- com 3 reservatórios Q- com 4 reservatórios NOTA: Outras capacidades (inferiores e superiores) disponíveis sob consulta.
Central de Ar Medicinal ULTRAAR® serie 4
EN ISO 7396-1 /HTM 0201
380V / 60Hz 12 bar
QUADRUPLEX
Modelo
C
ap
ac
id
ad
e do
s
is
tema
(
l/
mi
n
)
Po
tê
n
ci
a do
Mo
to
r
(kW
)
ULTRAAR
380V 60Hz
Número de Artigo
De acordo com a unidade de tratamento
FD
ULTRASECUM
ULTRAMEDUT
ULTRATECHFD-UM
Combined ULTRASEC + ULTRAMEDFD-UT
Combined ULTRASEC + ULTRATECH 4.24/800D 800 4 301.01.20900 301.01.10900 301.01.00900 301.01.40900 301.01.30900 4.48/1000D 1600 7,5 301.01.20901 301.01.10901 301.01.00901 301.01.40901 301.01.30901 4.50/1000D 1667 11 301.01.20902 301.01.10902 301.01.00902 301.01.40902 301.01.30902 4.70/1500D 2134 11 301.01.20903 301.01.10903 301.01.00903 301.01.40903 301.01.30903 4.80/1500D 2667 15 301.01.20904 301.01.10904 301.01.00904 301.01.40904 301.01.30904 4.100/2000D 3334 18,5 301.01.20905 301.01.10905 301.01.00905 301.01.40905 301.01.30905 4.130/2000D 4334 22 301.01.20906 301.01.10906 301.01.00906 301.01.40906 301.01.30906 4.160/2000D 5334 30 301.01.20907 301.01.10907 301.01.00907 301.01.40907 301.01.30907D- com 2 reservatórios T- com 3 reservatórios Q- com 4 reservatórios NOTA: Outras capacidades (inferiores e superiores) disponíveis sob consulta.
