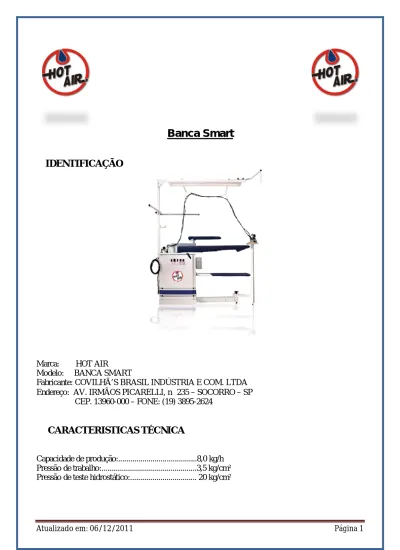

Banca Smart IDENTIFICAÇÃO CARACTERISTICAS TÉCNICA

(1)

Atualizado em: 06/12/2011 Página 1

Banca Smart



IDENTIFICAÇÃO

Marca: HOT AIR

Modelo: BANCA SMART

Fabricante: COVILHÃ’S BRASIL INDÚSTRIA E COM. LTDA Endereço: AV. IRMÃOS PICARELLI, n 235 – SOCORRO – SP CEP. 13960-000 – FONE: (19) 3895-2624

 CARACTERISTICAS TÉCNICA

Capacidade de produção:...8,0 kg/h Pressão de trabalho:...3,5 kg/cm² Pressão de teste hidrostático:... 20 kg/cm²

(2)

1.0 GARANTIA

1.1– PRESCRIÇÕES DE GARANTIA

1.1.1 Os equipamentos e/ou peças fornecidas pela COVILHÃ’S BRASIL são garantidas contra eventuais defeitos de montagem ou de fabricação devidamente comprovado pelo nosso departamento técnico.

1.1.2 Esta garantia é válida por 6 meses, contado a partir da data de emissão da nota fiscal.

1.1.3 Dentro do período de garantia os equipamentos e/ou componentes que, comprovado pelo nosso departamento técnico, apresentem defeitos de fabricação serão consertados ou conforme o caso, substituídos sem custo.

1.1.4 Durante o período de garantia ficará a cargo do cliente: - Eventuais despesas de transporte de peças;

- Caso haja necessidade de deslocamento do técnico, as despesas com transporte (passagens, quilometragens, etc), refeições e pernoites.

Obs.: Caso seja solicitado o técnico e se comprove a imperícia, erro de operação ou outros motivos que não sejam problemas técnicos do equipamento e/ou peças, conforme mencionado no item B, acima, além das despesas serão cobrados os custos de mão de obra, conforme nossa tabela de Assistência Técnica em vigor.

1.2 – CESSA A GARANTIA CASO OCORRA

1.2.1 Utilização inadequada do equipamento conforme previsto em manual. 1.2.2 Ligação do equipamento inadequado conforme previsto no manual.

1.2.3 Armazenagem incorreta ou inadequada do equipamento antes da instalação. 1.2.4 Desgaste natural de materiais de consumo.

1.2.5 Desgaste oriundo de intervalos longos entre revisões.

1.2.6 Se o produto for modificado ou revisado por terceiros, sem previa autorização da COVILHÃ’S BRASIL e o uso de peças que não sejam originais.

(3)

1.3.1 Todo e qualquer serviço de assistência técnica não faz parte da garantia. Caso seja solicitada a presença do técnico, todos os custos (horas trabalhadas, quilometragem, passagens, hospedagens, refeições, pedágio, etc) serão cobrados.

Para quaisquer esclarecimentos, contatar-nos.

2.0 INSTALAÇÃO

Antes de instalar o equipamento, verifique se a base esta nivelada, e siga a seqüência de montagem:

2.0.1 Conectar a mangueira d’água na entrada de água do equipamento.

2.0.2 Conecte o cabo elétrico ao disjuntor especificado conforme modelo do equipamento, tomando cuidado de verificar se a tensão é correspondente ao equipamento.

2.0.3 Somente após esses cuidados o equipamento poderá entrar em operação, cujos procedimentos descreveremos nos próximos capítulos.

2.0.4 Recomendamos que quando for ligada pela 1ª vez esteja presente além do operador um encarregado ou outra pessoa habilitada.

3.0 – TRATAMENTO DA ÁGUA

A água de alimentação da caldeira deverá ser pré-tratada, afim de se evitar problemas futuros, tais como, corrosão por oxidação.

Recomendamos que seja feita uma análise periódica da água de alimentação e do interior da caldeira a cada 12 meses conforme NR 13, por uma empresa

(4)

OS PARÂMETROS QUE DEVERÃO SER ADOTADOS SÃO:

ÁGUA DE ALIMENTAÇÃO PARA CALDEIRA

Até 12.65kg/cm²

1 Dureza total (como CaCO3)...Máximo 30 ppm 2 Alcalinidade total (como CaCO3)...Máximo 60 ppm 3 Cloretos (como CI)...Máximo 30 ppm 4 Sílica (como SiO2)...Máximo 20 ppm 5 Sólidos dissolvidos...Máximo 100 ppm 6 PH...8 a 9 7 PH do condensado...7 a 8

ÁGUA NA CALDEIRA

Pressões de trabalho em kg/cm² Até 12.65 kg/cm² _{12.65 a 24.60kg/cm²} PH _11,0 _11,0

Dureza(CaCO3) Zero Zero

SiO2 SiO2

Cloreto (Cl) 300 ppm Máximo 15 vezes Cl / alim. Sílica (Si O2) 300 ppm 200 ppm Fosfatos (PO4) 40 – 80 ppm 30 – 60 ppm Sulfitos (SO3) _{30 – 50 ppm} _{20 – 40 ppm} Hidrazina _{0,1 – 0,2 ppm} Sólidos Suspensos _{400 ppm} _{250 ppm} Sólidos Dissolvidos _{3.500 ppm} _{2.500 ppm}

4.0– INSTRUÇÕES DE INSTALAÇÃO

(5)

4.0.1 INFORMAÇÃO IMPORTANTE

A banca Smart HOT AIR foi projetada para operar com energia de 220 V monofásica ou

Bifásica ou trifásica ou 380 V trifásica, conforme solicitado no pedido de compra e especificação do equipamento. Verifique portanto, a rede de energia elétrica em que irá ser ligado o equipamento.

PRECAUÇÕES

Evite a instalação nos seguintes locais:

Expostos à luz direta do sol ou em lugares extremamente quentes; Expostos à umidade excessiva do ar;

Expostos à corrente de ar; Expostos ao pó.

4.0.2 INSTALAÇÃO HIDRÁULICA

- Ligada à caixa d'água de distribuição do imóvel, deverá haver uma tubulação hidráulica de no minimo ½” de diâmetro, seguido de um registro de água (torneira tipo jardim 3/4”).

- Para instalar a mangueira, coloque a abraçadeira na extremidade da mesma e acople o bico mangueira e aperte a abraçadeira .Conecte a outra extremidade da mangueira ao terminal da máquina, posicionado na lateral do equipamento utilizando abraçadeira, jamais remover o terminal da máquina para fazer a ligação da mangueira.

4.0.3 INSTALAÇÃO ELÉTRICA

- Prepare a alimentação da rede elétrica monofásica 220V, bifásica 220 V, trifásica 220 V, ou trifásica 380 V, conforme a especificação do equipamento.

Nota 1

: Para equipamento monofásico ou bifásico 220 V, deve haver 2 (dois) cabos de alimentação de 6 mm² e 1 (um) disjuntor bipolar de 50 (cinqüenta) ampères mais o fio terra.

Nota 2

: Para equipamento trifásico 220 V, deve haver 3 (três) cabos de alimentação de 4 mm² e 1 disjuntor tripolar de 35 (trinta e cinco) ampères mais o fio terra

Nota 3

: Para equipamento trifásico 380 V, deve haver 3 (três) cabos de alimentação de 2,5 (dois e meio) mm² e 1 (um) disjuntor de 20 (vinte) ampères, mais o fio neutro de 2,5 (dois e meio) mm².

Nota 4

: Para equipamentos de modelo sem caldeira os cabos de alimentação devem ser de, no mínimo, 1 mm² e disjuntores de 10 (dez) ampères,monofásico 220 V, bifásico 220 V, trifásico 220

(6)

V, ou trifásico 380 V, conforme especificação do equipamento.

OBS.: OBRIGATORIAMENTE A BITOLA DEVE SER EM MILÍMETRO QUADRADO E NÃO BITOLA AWG).

- Instale os disjuntores próximos ao local onde a máquina ficará operando (1,50m de distância e 1,50 m de altura).

Importante

: Acompanham o equipamento 2,5 m (dois metros e meio) de cabo, devendo nos casos de tensão 220V o fio azul do mesmo ser conectado ao sistema de aterramento do prédio e, nos casos de tensão 380V o fio azul do cabo deve ser ligado ao neutro.

- Conecte o cabo elétrico no disjuntor de alimentação.

5.0 – PROCEDIMENTOS DE OPERAÇÃO

INSTRUÇÕES PARA OPERAÇÃO MODELO - SMART

5.1 – PARA LIGAR A MÁQUINA A PRIMEIRA VEZ AO DIA

5.1.1 Ligue o registro de água para alimentar o equipamento;

Atenção :nunca ligue a máquina sem antes ligar a água; pois pode entrar ar na bomba e danifica-la.

5.1.2 Ligue o disjuntor de alimentação de energia;

5.1.3 Acione os interruptores da resistência caldeira e tampo e o interruptor do ferro;

5.1.4 Aguarde até que o nível d'água adequado para operação do equipamento seja alcançado e entre em processo de aquecimento;

5.1.5 Observe quando o manômetro indicar no máximo 0,5 kg/cm², ponto em que se deve com cuidado e com o equipamento ligado, retirar água pelo do dreno até notar que a bomba d’água seja acionada, fechando o registro em seguida e aguarde o equipamento atingir a pressão de trabalho.

Atenção : Somente executar esta operação com o manômetro indicando no máximo 0,5 kg/cm², caso estiver acima desta . NÃO FAÇA GRANDE RISCO DE QUEIMADURA. 5.1.6 Observe no manômetro quando a pressão da caldeira atingir 3,5 kg/cm², o equipamento estará

(7)

5.2

-

PARA DESLIGAR O EQUIPAMENTO

5.2.1 Em pequenos intervalos (almoço, café, etc...), desligue somente a chave geral; 5.2.2 Ao final do expediente, desligar chave geral, disjuntor e fechar o registro de água de

alimentação do equipamento.

5.3

-

PARA RETOMADA DA OPERAÇÃO APÓS PEQUENOS INTERVALOS.

5.3.1 Ligue a chave geral;

5.3.2 Observe no manômetro quando a pressão da caldeira atingir 3,5 kg/cm², o equipamento estará pronto para operação;

5.3.3 Volte a operar o equipamento normalmente;

6.0 - CUIDADOS GERAIS

6.0.1 Jamais introduza qualquer tipo de material ou a mão dentro do tubo de escape do sistema de resfriamento, porque há risco de grave mutilação.

6.0.2 Jamais coloque o rosto diretamente na frente do tubo de escape, porque há risco de graves queimaduras.

Quando o equipamento estiver em operação e/ou pressurizado, tomar cuidado para não sofrer queimaduras graves,principalmente: no ferro, embaixo da mesa e no dreno de esgotamento da caldeira;

6.0.3 Jamais abrir o dreno quando houver pressão no equipamento, principalmente quando estiver ligado, pois há risco de queimaduras graves.
