Prof. Bene

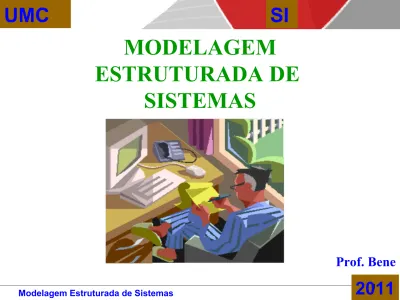

MODELAGEM

ESTRUTURADA DE

SISTEMAS

UMC

SI

Conceito

“Habilidade mental que permite aos seres

humanos visualizarem os problemas do

mundo real com vários graus de detalhe,

dependendo do contexto do problema.”

(J.Rumbaugh)

UMC

SI

Conceito

Visão 1

Visão 2

Visão 3

Nível Conceitual

Nível Físico

UMC

SI

Instâncias e Esquemas

Instância: coleção de informações armazenadas no

banco de dados em um instante particular.

Esquema: concepção global do banco de dados.

Esquema = Definição, Modelo

Instância = Valor, Conteúdo

Cliente (Saldo, Idade)

UMC

SI

Independência de Dados

“É a capacidade de modificar uma definição de

esquema em um nível, sem afetar a definição de

esquema em um nível mais alto”

Independência de dados FÍSICA:

Capacidade de modificar o esquema físico sem precisar

reescrever os programas de aplicação

Independência de dados LÓGICA:

Capacidade de modificar o esquema conceitual sem a

necessidade de reescrever os programas de aplicação

UMC

SI

Linguagem de Definição de Dados

(Data Definition Language - DDL)

“Linguagem que define as aplicações, arquivos e campos

que irão compor o banco de dados (comandos de criação

e atualização da estrutura dos campos dos arquivos).”

EX:

Create Table (comando SQL que cria tabela)

Create Index (comando SQL que cria índice em uma

tabela)

UMC

SI

Linguagem de Definição de Dados

(Data Definition Language - DDL)

Onde ficam armazenadas estas definições?

Onde ficam armazenadas estas definições?

Dicionário de Dados (Data Dictionary - DD): arquivo que

contém metadados; isto é, “dados acerca de dados”. Este

arquivo é consultado antes de dados reais serem lidos ou

modificados no sistema de banco de dados.

UMC

SI

Linguagem de Manipulação de Dados

(Data Manipulation Language - DML)

“Linguagem que permite aos usuários acessar ou

manipular dados organizados por um modelo de

dados apropriado.”

UMC

SI

Linguagem de Manipulação de Dados

(Data Manipulation Language - DML)

O que é a manipulação de dados?

O que é a manipulação de dados?

• A recuperação da informação armazenada no banco

de dados.

• A inserção de novas informações no banco de dados.

• A remoção de informações do banco de dados.

UMC

SI

Linguagem de Manipulação de Dados

(Data Manipulation Language - DML)

Existem dois tipo básicos e DML:

• Procedimental ou Procedural: requer do usuário a

especificação de quais dados são desejados e

como chegar até eles (EX: Álgebra Relacional).

• Não-Procedimental ou Não-Procedural: requer do

usuário a especificação de quais dados são

desejados, sem especificar como chegar até eles

(EX: Cálculo Relacional).

UMC

SI

Sistema Gerenciador de Banco de Dados (SGBD)

“Um SGBD é uma coleção de programas que permitem

ao usuário definir, construir e manipular Bases de

Dados para as mais diversas finalidades.”

Um conceito que deverá ficar bastante claro inicialmente é o que envolve a separação clara entre os Gerenciadores de Base de Dados dos

Gerenciadores de Arquivo.

Sistemas em "Banco de Dados" baseados em Btrieve e dBase (Fox e Clipper), podem no máximo simular as características típicas de um

ambiente de Banco de Dados. As linguagens Delphi (utiliza opcionalmente o padrão dBase) e o VB (que utiliza o Access), recomendam a utilização de Banco de Dados reais, porém utilizam àqueles "Banco de Dados" que

possuem algumas características de Bancos de Dados, mas possuem

UMC

SI

Sistema Gerenciador de Banco de Dados (SGBD)

Características Gerais de um SGBD:

• Interação com o gerenciador de arquivos

• Garantia de Integridade

• Garantia de Segurança

• Recuperação e Backup

• Controle de Concorrência

• Interface de Manipulação

UMC

SI

Administradores e Usuários de Banco de Dados

Administrador de Dados:

Desenvolve e administra centralizadamente estratégias,

procedimentos,

práticas

e

planos

capazes

de

disponibilizar os dados corporativos necessários, quando

necessários,

com

integridade,

privacidade,

documentação e compartilhamento. Participa dos

levantamentos de dados, e regras de negócio da

empresa. Elabora e/ou acompanha a confecção de

modelos. Participa da compatibilização do planejamento

de sistemas com os modelos lógicos. Participa de

pesquisa de softwares de apoio, relacionados a área de

AD, assim como SGBD.

UMC

SI

Administradores e Usuários de Banco de Dados

Níveis de Abstração de Informação

Administrador de Banco de Dados:

Define a criação do esquema original do banco de dados,

a partir dos modelos lógicos. Definição da estrutura de

armazenamento e do método de acesso. Modificação da

organização física e do esquema. Concessão de

autorização para acesso a dados. Especificação de

restrições e integridades.

UMC

SI

Administradores e Usuários de Banco de Dados

Usuários:

• Programadores de Aplicação

• Usuários Ocasionais

• Usuários Simples

• Usuários Especializados

UMC

SI

Estrutura Geral de Sistema

Componentes Funcionais de um SGBD:

• Gerenciador de Arquivos: gerencia a alocação de espaço e armazenamento em disco e estruturas de dados.

• Gerenciador do Banco de Dados: proporciona interface entre os dados de baixo nível e os programas de aplicação e consultas.

• Processador de Consultas: traduz comandos de uma linguagem de consulta em instruções de baixo nível para que o GBD entenda. Tenta otimizar os pedidos de consulta dos usuários.

• Pré-Compilador DML: compila comandos DML em rotinas da linguagem do host. Precisa interagir com o processador de consultas para gerar código apropriado.

• Compilador DDL: converte comandos DDL em um conjunto de tabelas contendo metadados, que são armazenados no DD.

UMC

SI

Estrutura Geral de Sistema

• Arquivo de Dados:

armazenam os dados propriamente ditos. • Dicionário de Dados:

armazena informações sobre a estrutura do banco de dados. • Índices:

proporcionam acesso rápido aos itens de dados com valores específicos.

Estruturas de Dados de um SGBD:

UMC

SI

Níveis de Abstração de Informação

Vantagens dos Bancos de Dados

• Redução ou Eliminação de Redundâncias

• Eliminação de Inconsistências

• Compartilhamento dos Dados

• Restrições de Segurança

• Padronização dos Dados

• Independência dos Dados

• Manutenção da Integridade

UMC

SI

Modelagem de Dados

É um metodo de análise de sistemas que

busca especificar, a apartir de dados

relevantes, a perspectiva dos dados,

permitindo organizá-los em estruturas

bem definidas, estabelecendo as regras

UMC

SI

Modelos de Dados

Mundo

Real

Modelo

Conceitual

Modelo

Lógico

Modelo

Físico

Implementação

informações informais descrições das estruturas e_{das transações}

informações formais estruturas de informações; _{especificações de manipulação}

dados

estruturas externas de dados; especificações e programas de manipulação

UMC

SI

Modelos de Dados

Mundo

Real

Modelo

Conceitual

Modelo

Lógico

Modelo

Físico

Implementação

UMC

SI

• Modelo Conceitual de Dados

– Elaboração do Modelo Conceitual – Independe do SGBD

• Modelo Lógico de Dados

– Falta de terminologia uniforme – Diferentes para os vários SGBD’s – Depende do modelo lógico do SGBD

• Modelo Físico

– Depende de características do hardware

Mundo Real Modelo Conceitual Modelo Lógico Modelo Físico Implementação

Modelos de Dados

UMC

SI

• Observações:

– Uma mudança no Modelo Conceitual acarreta uma mudança no Modelo Lógico, porém a reciproca não é verdadeira;

– Uma mudança no modelo Lógico acarreta uma mudança no Modelo Físico, porém a reciproca não é verdadeira;

– Se criarmos uma nova entidade no Modelo Conceitual, ela deverá também ser criada no Modelo Lógico. Mundo Real Modelo Conceitual Modelo Lógico Modelo Físico Implementação

Modelos de Dados

UMC

SI

Representa o chamado nível conceitual, o

que procura espelhar a realidade,

independentemente de restrições de

implementação, segundo uma visão global

do sistema sob análise

UMC

SI

Princípios

– Base para compreensão mais formal da empresa – Passo no projeto de banco de dados

– Compreendido por leigos em computação – É essencial que seja:

• Simples • Abrangente

• Amplamente utilizado

• Reflita características mais do mundo real

UMC

SI

Podemos estabelecer que o modelo conceitual de dados deve

satisfazer os seguintes requisitos:

– Expandir a mobilidade do analista no reconhecimento dos requisitos de informação;

– Capturar ao máximo a semântica do mundo real durante o processo de modelagem;

– Tornar fácil o entendimento, através de uma representação formalizada que possa ser entendida por usuários;

– Tornar possível a transformação ‘direto’ do modelo conceitual para o modelo lógico.

UMC

SI

• _{Modelos Lógicos de Dados de um SGBD}

– Os principais Modelos Lógicos de Dados:

• Rede; Hierárquico; Relacional; Orientado a Dados

– OS principais Sistemas Gerenciadores de Banco de Dados

Relacionais

• Oracle; DB2; Informix; SQL Server; (há no mercado aproximadamente 150)

Modelo Lógico de Dados

As características básicas das estruturas de dados

utilizadas para especificação do esquema interno

dependem fundamentalmente, do Modelo Lógico de

UMC

SI

• Estruturas Lógicas

– São as representações das entidades do mundo real a

serem utilizadas pelos programas de aplicação

– É através das estruturas lógicas que um programa de

aplicação se comunica com o SGBD para receber ou

transferir dados;

• Estruturas Físicas

– São as represntações internas dos dados

– É através das estruturas físicas que o SGBD armazena e

manipula os dados nos meios de armazenamento.

UMC

SI

Descreve as estruturas físicas de armazenamento de

dados, projetados de acordo com os requisitos de

processamento e uso dos recursos computacionais.

UMC

SI

• Aspectos relevantes na definição do modelo físico

– CPU (RISC, Intel, …)

– Armazenamento (RAID, Ótico, …) – Ambiente (Distribuído, Centralizado)

• Aspectos conjuntos de ambiente

– Estruturas de armazenamento, endereçamento, acesso e alocação física, tratamento de transações, mecanismos de recuperação e back-up, …

UMC

SI

• Conceitos Básicos

– Componentes do Modelo Conceitual

• Atributos

• Relacionamentos • Domínios

– Classificação das Entidades

– Diagrama Entidade-Relacionamento (DER)

– Classificação dos Relacionamentos.

UMC

SI

Entidades

– Representação abstrata de um objeto do mundo

real (coisa, ser, organismo social, fato, etc) sobre o

qual a empresa tem interesse em guardar

informações, pode ser identificado e possui

características próprias.

UMC

SI

Entidade

Abordagem Entidade Relacionamento

Nome: Cidade: Estado: Telefone: Nome:Maria Cidade:Rio de Janeiro Estado:RJ

Telefone: (021) 22222Nome:Pedro_{Cidade:Belo Hrozonte} Estado:MG

Telefone: (031) 2969040

CLIENTE

Entidade

UMC

SI

Entidade

Representação Gráfica:

Abordagem Entidade Relacionamento

nome_da_entidade

UMC

SI

Entidade

Tipos de entidade: • _{Entidade Forte:}

– _{É a entidade que não depende de uma outra entidade para existir}

Abordagem Entidade Relacionamento

nota_fiscal

UMC

SI

Entidade

Tipos de entidade: • _{Entidade Fraca:}

– _{É a entidade que depende de uma outra entidade para existir (a chamada}

entidade-pai)

Abordagem Entidade Relacionamento

item_nota_fiscal

UMC

SI

Relacionamento

Relação de dependência de existência:

– É o tipo de relacionamento existente entre uma fraca e

entidade-pai.

Abordagem Entidade Relacionamento

empregado dependente Entidade-pai Entidade-filho ou entidade fraca possui

1

n

UMC

SI

Atributos

Definição:

– São os itens de dados

– _{Descrevem, caracterizam ou identificam uma entidade.}

Exemplo:

Entidade: CLIENTE Entidade: EMPREGADO

Abordagem Entidade Relacionamento

Atributos: código do Cliente nome do Cliente endereço do Cliente limite de Crédito Atributos: num_matricula nom_empregado dat_nascimento dat_admissao sal_bruto

UMC

SI

Atributos

Atributo Identificador

Para identificar e individualizar cada componente de uma entidade, é necessário estabelecer uma referência que personalize o conjuto.

Abordagem Entidade Relacionamento

Antonio

Maria

UMC

SI

Atributos

Atributo Qualificador

Utilizado para descrever ou qualificar uma entidade.

Abordagem Entidade Relacionamento

Peso - 82

Sexo - Feminino

UMC

SI

Relacionamento entre Entidades

• Algumas informações só são completas quando consideramos

simultaneamente atributos de duas ou mais entidades. Nestes

casos, dizemos que existe um relacionamento entre as

entidades.

• Exemplos:

– O empregado Paulo trabalha na loja da Savassi. – O empregado Pedro chefia a loja da Savassi.

– O cliente Furukawa é o nosso maior fornecedor de cabos de fibra. – O Grupo Gerdau vendeu 2 toneladas de aço CA 50 para a Mendes Jr.

UMC

SI

Relacionamento entre Entidades

– Descrevem regras de associação entre entidades

– _{Representam um traço contínuo ligando uma entidade a outra,} apresentando uma origem e um destino.

– _{Um relacionamento estabelece quando uma entidade apresenta} atributos importados de outra entidade.

Abordagem Entidade Relacionamento

A possui B

A pertence B

UMC

SI

Relacionamento entre Entidades

– _Exemplo: • Fato:

– O empregado Pedro trabalha na loja da Savassi • Representação do Relacionamento:

• Ocorrências:

Pedro loja da Savassi

Abordagem Entidade Relacionamento

UMC

SI

Relacionamento entre Entidades

– Cardinalidade:

• Indica a multiplicidade do relacionamento, ou seja, qual o número de ocorrências de cada uma das entidades que pode estar associado a uma mesma ocorrência da outra entidade. • Quantidade de correspondência de uma tupla da entidade A

nas tuplas equivalentes da entidade B.

• Define a ligação lógica existente entre as entidades • É representada por 1 (um) ou N (muitos).

• 1:1  um para um • 1:N  um para muitos • M:N  muitos para muitos

UMC

SI

Relacionamento entre Entidades

– Representações:

Cardinalidade

Abordagem Entidade Relacionamento

,1

,n

:1

:n

UMC

SI

Relacionamento entre Entidades

– Exemplo de Relacionamento:

Abordagem Entidade Relacionamento

pedido cliente item_pedido produto n faz 1 n contém 1 1 possui n

UMC

SI

Relacionamento entre Entidades

– Opcionalidade:

• Indica se sempre deve ou não existir pelo menos uma

ocorrência de cada entidade envolvida no relacionamento; • Em caso afirmativo, o relacionamento é considerado

obrigatório, senão, é opcional;

• É representada por 0 (opcional) ou 1 (obrigatório).

UMC

SI

Relacionamento entre Entidades

– Representações:

Opcionalidade

Abordagem Entidade Relacionamento

0,

1,

0:

1:

UMC

SI

Relacionamento entre Entidades

– Cardinalidade + Opcionalidade

• Documentação das regras de negócio:

Abordagem Entidade Relacionamento

A

0:1

A

1:1

A

0:n

A

1:n

A entidade A poderá ou não ter correspondente na entidade B A entidade A terá sempre correspondente na entidade B A entidade A poderá ou não ter correspondentes na entidade B A entidade A terá sempre de 1 a

UMC

SI

Relacionamento entre Entidades

– Exemplo de Relacionamento:

Abordagem Entidade Relacionamento

pedido cliente item_pedido produto 0,n faz 1,1 0,n contém 1,1 1,1 possui 1,n

UMC

SI

Relacionamento entre Entidades

– Exemplo de Relacionamento:

• 0,1 (Mínimo 0 e Máximo 1)

Abordagem Entidade Relacionamento

empregado cert_reservista 1,1 possui 0,1

Isabel

Maria

Ana

José

João

CR08273

CR09867

Ocorrências de relacionamentos:

UMC

SI

Relacionamento entre Entidades

– Exemplo de Relacionamento:

• 0,n (Mínimo 0 e Máximo n)

Abordagem Entidade Relacionamento

empregado dependente 1,1 possui 0,n

Isabel

Maria

Ana

José

João

Ocorrências de relacionamentos:

Julinha

Flavinha

Carlinhos

Paulinha

Pedrinho

UMC

SI

Relacionamento entre Entidades

– Exemplo de Relacionamento:

• 1,n (Mínimo 1 e Máximo n)

Abordagem Entidade Relacionamento

pedido item_pedido 1,1 possui 1,n

Pedido 3

Pedido 2

Pedido 1

Ocorrências de relacionamentos:

Óleo

Biscoito

Maionese

Margarina

Sabão

UMC

SI

Relacionamento entre Entidades

– Exemplo de Relacionamento:

• Um aluno pode cursar uma ou mais disciplinas e uma disciplina pode ter um ou mais alunos.

Abordagem Entidade Relacionamento

UMC

SI

Relacionamento entre Entidades

– Entidade Associativa:

• É aquela que não existe por si só e sua existência está

condicionada a existência de duas ou mais entidades, a partir das quais ela é concebida.

Abordagem Entidade Relacionamento

aluno 1,n _{aluno_disciplina} 1,n disciplina

aluno 1,1 aluno_disciplina 1,1 disciplina

UMC

SI

Relacionamento entre Entidades

– Exemplo de Relacionamento:

• 0:1 (Mínimo 1 e Máximo n)

Abordagem Entidade Relacionamento

turma disciplina 1,n possui 1,n

Turma C

Turma B

Turma A

Ocorrências de relacionamentos:

Inglês

Biologia

Química

Física

Estatística

UMC

SI

Diagrama Entidade-Relacionamento

Abordagem Entidade Relacionamento

empregado

departamento

Entidades

Cardinalidade

Opcionalidade

UMC

SI

Regras de Integridade

– Atributo Identificador (Chave Primária)

• É uma chave que apresenta um valor diferente para cada registro;

• Identifica de maneira precisa um registro em um arquivo; • Composta por uma ou mais colunas;

• Deve ter o menor tamanho possível. – Elo de ligação (Chave Estrangeira)

• Identifica um conjunto de registros;

• Pode ou não ter valor(es) diferente(s) para cada registro.

UMC

SI

Regras de Integridade

– Atributo Identificador:

• É aquele atributo que identifica de forma única cada

ocorrência na entidade.

Abordagem Entidade Relacionamento

e

UMC

SI

Regras de Integridade

– Atributos Compostos ou Concatenados:

• Quando o identificador é formado por mais de um atributo

na formação do atributo identificador.

Abordagem Entidade Relacionamento

dependente

UMC

SI

Regras de Integridade

• Elo de Ligação

– É um atributo importado de outra entidade, para implementar logicamente o relacionamento 1,n

Abordagem Entidade Relacionamento

departamento

empresa

UMC

SI

Regras de Integridade

• Elo de Ligação (chave estrangeira)

– É um atributo importado de uma relação cujos valores correspondem a valores de chave primária de outra relação.

– O elo de ligação não precisa, necessáriamente, fazer parte da chave primária de sua relação.

Abordagem Entidade Relacionamento

cod_emp nome cod_depto

5540 João 35

7935 Pedro 21

5892 Ana 11

8100 André 21

cod_dept nom_dept

11 Finanças

21 Engenharia

35 TI

empregado

departamento

UMC

SI

Relacionamento entre Entidades

• Implementação Implícita

– Possível para relacionamentos 1,1 e 1,N;

– O relacionamento é implementado com a transposição da chave de uma Tabela “A” para uma Tabela “B”.

Modelo conceitual

Implementação do modelo relacional

empregado (#matricula, nome)

dependente (#codigo, nome, grau-de-parentesco, *matricula)

Abordagem Entidade Relacionamento

empregado

1:1

0:n

UMC

SI

Relacionamento entre Entidades

• Implementação Explícita

– O relacionamento é implementado com a criação de uma nova relação sem entidade correspondente no DER;

– A Tabela “R” tem como chave a concatenação das chaves das outras duas relações;

– Atributos do relacionamento dão origem a colunas na nova relação.

Modelo conceitual

Abordagem Entidade Relacionamento

UMC

SI

Relacionamento entre Entidades

• Implementação Explícita (cont.)

Modelo conceitual

Implementação do modelo relacional

fornecedor (#fornecedor, nome, telefone) peça (#peça, nome, peso)

fornecedor_peça (#(*fornecedor, *peça), quantidade)

Abordagem Entidade Relacionamento

fornecedor 1,1 fornecedor_peça 1,1 peça

1,n 1,n

UMC

SI

Atributos

• Propriedades de Atributos:

– Definição:

• Descrição que represente claramente seu propósito e alcance.

– Tipo:

UMC

SI

Atributos

• _{Propriedades de Atributos (cont.):} – Formato:

• (999.999,99) • (dd/mm/yy)

– Domínio:

• Conjunto de valores possíveis para uma dada coluna de uma relação. • Duas ou mais colunas podem ser definidas sobre um mesmo

domínio.

– De 10 a 20; – > 100 e < 1000;

– (José, Maria, Antonio, Pedro).
