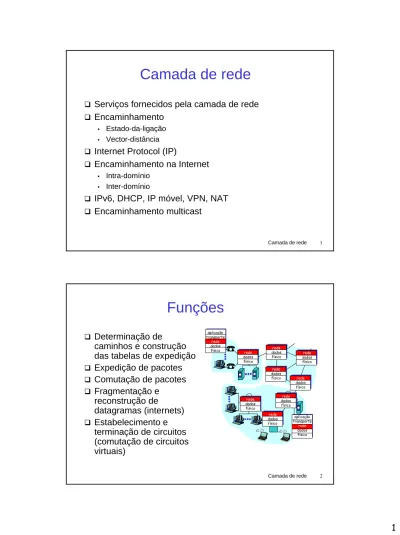

Camada de rede. Funções

(1)

Camada de rede 1

Camada de rede

Serviços fornecidos pela camada de rede

Encaminhamento

• Estado-da-ligação • Vector-distância

Internet Protocol (IP)

Encaminhamento na Internet

• Intra-domínio • Inter-domínio

IPv6, DHCP, IP móvel, VPN, NAT

Encaminhamento multicast

Funções

Determinação de

caminhos e construção

das tabelas de expedição

Expedição de pacotes

Comutação de pacotes

Fragmentação e

reconstrução de

datagramas (internets)

Estabelecimento e

terminação de circuitos

(comutação de circuitos

virtuais)

rede dados físico aplicação transporte rede dados

físico _dadosrede físico rede dados físico rede dados físico rede dados físico rede dados físico rede dados físico rede dados físico aplicação transporte rede dados físico

(2)

Camada de rede 3

Serviços

Circuitos-virtuais

• Estabelecimento e terminação de circuitos • Transferência de dados

• Alocação de recursos ao longo de um caminho • Garantias de qualidade de serviço

• Informação de estado por fluxo em todos os encaminhadores

Datagramas

• Transferência de dados não é precedida por estabelecimento de

circuito

• Serviço na base do melhor esforço

• Encaminhadores não mantêm informação de estado por fluxo

Encaminhamento

Determinação de “bons

caminhos” entre origens e

destinos

Rede modelada por um grafo

• Nós

• Ligações

Comprimento de uma ligação

• Função aditiva

• Atraso, custo monetário, nível de

congestão

Conceito de “bom caminho”

• Caminho mais curto

A E D C B F 2 2 1 3 1 1 2 5 3 5

(3)

Camada de rede 5

Protocolos para

encaminhamento dinâmico

Vector-distância

• Algoritmo distribuído para cálculo das distâncias • Nós enviam vectores de distâncias aos seus vizinhos

Estado-da-ligação

• Algoritmo distribuído para difusão da topologia da rede • Nós difundem o comprimento das ligações por toda a rede

• Algoritmo sequencial para cálculo dos caminhos mais curtos

Vector-caminho

• Como em vector-distância, mas os vectores incluem todo o caminho para alcançar cada nó destino

Difusão fiável

inicialização para todo v lspA[v] := 0 seq_A := 1 recebe <LSP,v,n> de w se (n > lspA[v])

envia <LSP,v,n> a todos os vizinhos excepto w lsp_A[v] := n

ligação entre A e w é alterada

envia <LSP,A,seq> a todos os vizinhos seqA := seqA + 1 A E D C B F lsp_A[v]– número do último LSP com origem no nó v recebido em A

(4)

Camada de rede 7

Algoritmo de Dijkstra

para todo v dA[v] := infinito pA[v] := nulo d_A[A] := 0 N := todos os nós

enquanto (N não é vazio)

extrair de N o nó w tal que d_A[w] é mínimo

para (v vizinho de w)

se (d_A[v] > d_A[w] + c[w,v]) dA[v] := dA[w] + c[w,v]

pA[v] := w

d_A[v]– distância do nó A ao nó v pA[v]– predecessor no caminho mais

curto de A até v

c[w,v]– comprimento da ligação entre os nós w e v

Algoritmo de Dijkstra: exemplo

1 2 3 4 5 6 N BCDEF BCEF BCF CF F d[B],p[B] 2,A 2,A 2,A d[C],p[C] 5,A 4,D 3,E 3,E d[D],p[D] 1,A d[E],p[E] infinito 2,D d[F],p[F] infinito infinito 4,E 4,E 4,E A E D C B F 2 2 1 3 1 1 2 5 3 5 iteração

(5)

Camada de rede 9

Algoritmo de Bellman-Ford

para todo A e todo t se (A = t)

dant[A,t] := 0

senão

dant[A,t] := infinito

fazer N-1 vezes

para todo A e todo t se (A = t)

d[A,t] := 0

senão

d[A,t] := min {c[A,B] + dant[B,t], B vizinho de A} dant := d

d[A,t]– distância do nó A ao nó t

dant[A,t]– antiga distância do nó A ao nó t c[A,B]– comprimento da ligação entre os nós A e B N– número de nós

Bellman-Ford distribuído:

recepção de mensagem

inicialização para todo t d_A[t] := infinito dA[A] := 0 recebe <d,t> do vizinho B dtab_A[B,t] := c[A,B] + d se (t = A) dA[t] := 0 senão

d_A[t] := min {dtab_A[B,t], B vizinho de A}

se (d_A[t] foi alterado)

envia <d_A[t],t> a todos os vizinhos

dA[t]– distância do nó A ao nó t

dtab_A[B,t]– distância do nó A ao nó t via nó B c[A,B]– comprimento da ligação entre os nós A e B

(6)

Camada de rede 11

Bellman-Ford distribuído:

alteração das ligações

ligação entre A e B foi restaurada para todo t

envia <d_A[t],t> ao nó B

comprimento da ligação entre A e B aumentou de dd para todo t

dtabA[B,t] := dd + dtabA[B,t] se (t = A)

d_A[t] := 0

senão

dA[t] := min {dtabA[B,t], B vizinho de A} se (d_A[t] foi alterado)

envia <d_A[t],t> a todos os vizinhos

Exemplo de uma tabela de

distâncias

A E D C B 7 8 1 2 1 2

dtab

E

[ , ]

A

B

C

D

A

1

7

6

4 B

14

8

9

11 D

5

4

2

vizinho d e s ti no

dtab

_E

[D,C]

= c[E,D] + 2 = 4 ciclo!

dtab

_E

[D,A]

= c[E,D] + 3 = 5

ciclo!

(7)

Camada de rede 13

Bellman-Ford distribuído:

exemplo

A E C A d[ , ] 7 ∞ ∞ B D A d[ , ] ∞ C E A d[ , ] ∞ ∞ A B D A d[ , ] 1 ∞ ∞ ∞ A E C A d[ , ] 7 9 ∞ B D A d[ , ] ∞ C E A d[ , ] ∞ A B D A d[ , ] 1 15 ∞ 8 3 A E D C B 7 8 1 2 1 2 E D C B

Bellman-Ford distribuído: cont.

exemplo

A E C A d[ , ] 7 9 9 B D A d[ , ] C E A d[ , ] A B D A d[ , ] 1 15 5 A E C A d[ , ] 7 9 6 B D A d[ , ] C E A d[ , ] A B D A d[ , ] 1 15 5 8 5 8 5 10 3 A E D C B 7 8 1 2 1 2 E D C B 7 3

(8)

Camada de rede 15

Bellman-Ford distribuído:

propriedades

Comprimento de uma ligação diminui

• Convergência rápida

Comprimento de uma ligação aumenta

• Convergência lenta

• Problema da contagem para o infinito

Problema da contagem para o infinito

• Protocolo não converge quando não há caminho entre origem e destino

• Separação de horizontes com envenenamento inverso não

resolve o problema da contagem para o infinito

• Limitação do diâmetro da rede

• Alteração ao protocolo

Encaminhamento adaptado ao

tráfego: oscilações

Encaminhamento adaptado ao tráfego pode gerar

oscilações

A D C B 1 _1+e e 0 e 1 ₁ 0 0 início A D C B 2+e 0 0 0 1+e 1 1a_iteração A D C B 0 2+e 1+e 1 0 0 2a_iteração A D C B 2+e 0 e 0 1+e 1 3a_iteração

(9)

Camada de rede 17

Encaminhamento adaptado ao

tráfego: paradoxo de Braess

Equilíbrio quando todos os caminhos que suportam

um fluxo têm comprimentos iguais

0.1f 1 1 10 5 5 5 5 10 Atraso=1.5 10 0 10 0 10 Atraso=2! 10 0.1f 0.1f 1 1 0 10 0.1f

(10)

Camada de rede 19

Encaminhamento hierárquico

Partição dos encaminhadores em áreas

Agregação de endereços associados a uma área

• Redução do número mensagens de encaminhamento • Redução do número de entradas nas tabelas de expedição • Caminhos extremo-a-extremo deixam de ser óptimos

Protocolo de encaminhamento intra-área pode ser

diferente do protocolo de encaminhamento inter-área

Encaminhamento hierárquico:

exemplo

a b b a a C A B d c b c B (1,1) c C (1,2) d a (0,2) d c (0,1) c d (0,1) d

Tabela de expedição em A.b

c

Caminho A.c-A.d-A.a-C.c-C.b não é o caminho mais curto de A.c para C.b

(11)

Camada de rede 21

Camada de rede na Internet

tabela de expedição Protocolos encaminhamento RIP, OSPF, BGP Protocolo IP Endereçamento

Formato dos datagramas Operações sobre datagramas

Protocolo ICMP

Relato de erros Controlo Camada de transporte: TCP, UDP

Camada de ligação de dados Camada física

Camada

de rede

Endereços IP

Identificadores de 32

bits

Cada endereço IP

identifica uma interface,

e não uma estação

223.1.1.1 223.1.1.2 223.1.1.3 223.1.1.4 223.1.2.9 223.1.2.2 223.1.2.1 223.1.3.2 223.1.3.1 223.1.3.27 223.1.1.1 = 11011111 00000001 00000001 00000001 223 1 1 1

(12)

Camada de rede 23

Redes

Endereço IP • Componente de rede • Componente de estação Conceito de rede

• Interfaces com a mesma componente de rede

Interfaces com a mesma componente de rede comunicam directamente

Interfaces com componente de rede distintas comunicam através de encaminhadores 223.1.1.1 223.1.1.2 223.1.1.3 223.1.1.4 223.1.2.9 223.1.2.2 223.1.2.1 223.1.3.2 223.1.3.1 223.1.3.27 LAN 223.1.3.0/24 223.1.3.*

3 redes IP (neste caso os primeiros 24 bits formam a componente de rede)

Classes de endereços IP

Divisão implícita em classes

0 rede 10 110 rede 1110 Endereço multicast A B C D classe 0.0.0.0 a 127.0.0.0 128.0.0.0 a 191.255.255.255 192.0.0.0 a 223.255.255.255 224.0.0.0 a 239.255.255.255 32 bits estação estação rede estação

(13)

Camada de rede 25

Expedição de datagramas: local

A descobre que B está

na mesma rede

Camada de ligação de

dados entrega

datagrama a B,

encapsulado numa

trama

223.1.1.1 223.1.1.2 223.1.1.3 223.1.1.4 223.1.2.9 223.1.2.2 223.1.2.1 223.1.3.2 223.1.3.1 223.1.3.27 A B

Rede dest. Sucessor distância

223.1.1.0/24 - 1 223.1.2.0/24 223.1.1.4 2 223.1.3.0/24 223.1.1.4 2 Outros cab. 223.1.1.1 223.1.1.3 dados IP origem IP destino

Expedição de datagramas:remoto

A descobre que o datagrama deve ser enviado para 223.1.1.4

Camada da ligação de dados em A entrega datagrama a 223.1.1.4, encapsulado numa trama

Encaminhador descobre que E está na rede 223.1.2.0/24

Camada da ligação de dados no encaminhador entrega datagrama a E, encapsulado 223.1.1.1 223.1.1.2 223.1.1.3 223.1.1.4 (I1) 223.1.2.9 (I2) 223.1.2.2 223.1.2.1 223.1.3.2 223.1.3.1 223.1.3.27 (I3) A E

Rede dest. sucessor dist. interface

223.1.2.0/24 - 1 I2 223.1.3.0/24 - 1 I3 223.1.1.0/24 - 1 I1 Outros cab. 223.1.1.1 223.1.2.2 dados IP origem IP destino

(14)

Camada de rede 27

Gestão de endereços IP:

objectivos

Utilização eficiente dos endereços

• Rede necessita de 300 endereços

• É-lhe atribuído um bloco de endereço de classe B, com 65536 endereços

• Eficiência na utilização endereços é 0.46%!

Reduzir o número de entradas nas tabelas de

expedição

• Organização necessita de 8100 endereços

• São-lhe atribuídos 32 blocos de endereços de classe C,

num total de 8160 endereços

• Tabelas de expedição têm que ter 32 entradas à conta desta

organização!

Classless Inter-Domain Routing

(CIDR)

Endereços IP agregados em blocos contíguos denominados prefixos

Prefixo

• Endereço IP de base

• Comprimento da máscara

• Exemplo: a.b.c.d/x

Número de endereços IP associados a um prefixo é uma potência de 2

11001000 00010111 00010000 00000000

Componente de rede Componente de estação

200.23.16.0/23

(15)

Camada de rede 29

Agregação de endereços IP

200.23.16.0/20 200.23.16.0/23 200.23.18.0/23 200.23.30.0/23 ISP1 Organização 0 Internet ISP2 199.31.0.0/16 200.23.20.0/23 . . . . . . Organização 1 Organização 2 Organização 7 200.23.19.172 200. 23. 19.172 Endereço IP destino 255.255.254. 0 Máscara da organização 1 200. 23. 18. 0 Endereço base da organização 1

Expedição por prefixo mais

específico

200.23.16.0/20 200.23.16.0/23 200.23.18.0/23 200.23.30.0/23 ISP1 Organização 0 Internet ISP2 199.31.0.0/16 200.23.18.0/23 200.23.20.0/23 . . . . . . Organização 1 Organização 2 Organização 7

Organização 1 mudou do ISP1 para o ISP 2 mas manteve o seu bloco de endereços IP

(16)

Camada de rede 31

Anatomia de um datagrama IP

TOS • Tipo de serviço Protocolo • Chave de desmultiplexagem para a camada de transporte: TCP, UDP, ... Identificador, offset e sinalizadores • Fragmentação e reconstrução de datagramas TTL • Decrementado em cada encaminhador ver. comprimento do datagrama 32 bits

dados da camada de transporte (comprimento variável) identificador checksum TTL endereço IP fonte comp. cab. TOS sinal. offset protocolo endereço IP destino opções (comprimento variável)

Fragmentação e reconstrução

Cada ligação tem um MTUs

Datagramas fragmentados na camada IP Reconstrução apenas no destino Campos no cabeçalho proporcionam reconstrução

Offset indica número do primeiro byte do fragmento, em múltiplos de 8 bytes ID =x offset =0 s. frag =0 comp. =4000 ID =x offset =0 s. frag =1 comp. =1500 ID =x offset =1480 s. frag =1 comp. =1500 ID =x offset =2960 s. frag =0 comp. =1040 Fragmentação (MTU=1500 bytes)

(17)

Camada de rede 33

Internet Control Message

Protocol (ICMP)

Utilizado para propagação de informação de controlo

• Erros: destino não existe, porto não existe, TTL chegou a 0, reconstrução do datagrama falhou

• Pedido/resposta

Mensagens ICMP transportadas em datagramas IP

• Tipo

• Código

• 8 primeiros bytes do datagrama que causou o erro

Traceroute

• ICMP time exceeded (TTL é zero)

Ping

• ICMP echo request

• ICMP echo reply

Encaminhamento na Internet

A Internet consiste num número de sistemas

autónomos interligados (Autonomous System, AS)

• AS terminal • AS multi-terminal

• AS de trânsito

Encaminhamento intra-AS (Interior Gateway

Protocols, IGP)

• RIP: Routing Information Protocol • OSPF: Open Shortest Path First

Encaminhamento inter-AS (Exterior Gateway

Protocol, EGP)

(18)

Camada de rede 35

A Internet

AS de trânsito Tier-1 AS de trânsito Tier-2 AS de trânsito Tier-3 AS multi-terminal AS terminal

Relação fornecedor cliente

Relação de paridade

Exemplo de uma tabela de

expedição

Destino Gateway Flags Ref Use Interface -- -- --- --- --- ---127.0.0.1 ---127.0.0.1 UH 0 26492 lo0 192.168.2. 192.168.2.5 U 2 13 eth2 193.55.114. 193.55.114.6 U 3 58503 eth0 192.168.3. 192.168.3.5 U 2 25 ppp0 224.0.0.0 193.55.114.6 U 3 0 eth1 0.0.0.0 193.55.114.129 UG 0 143454 eth1

Três redes: 192.168.2., 193.55.114., 192.168.3.

Um endereço multicast: 224.0.0.0

(19)

Camada de rede 37

Routing Information Protocol

(RIP)

Vector distância

Comprimento das ligações é unitário

Diâmetro da rede inferior a 16

Cada encaminhador envia periodicamente o seu

vector de distâncias aos vizinhos

• Encaminhadores não guardam informação sobre os

vectores distância dos vizinhos

Ausência prolongada da recepção de vectores

distância indica falha na ligação

Opera sobre UDP (

!

)

Processo que executa RIP é o routed

Open Shortest Path First (OSPF)

Estado da ligação

A cada ligação podem estar associadas várias

métricas

Múltiplos caminhos do mesmo comprimento entre

pares origem destino

Segurança

Suporte de hierarquias dentro de uma AS

Suporte de multicast

Opera sobre IP

(20)

Camada de rede 39

OSPF hierárquico

Encaminhamento intra-área: estado-da-ligação

Encaminhamento inter-área: vector-distância

Toda a comunicação inter-área atravessa a área 0

Área 0

Área 1 Área 2

Área 3

Border Gateway Protocol (BGP)

Vector caminho

• Cada encaminhador fronteira anuncia, para cada prefixo IP destino, todo o caminho de ASes até chegar a esse destino

• Problema da contagem para o infinito não existe

Políticas na escolha de caminhos

• Cada AS pode decidir não anunciar os seus caminhos a algumas ASes vizinhas

• Cada AS atribui um nível de preferência aos caminhos

anunciados pelos vizinhos

External BGP (EBGP) e Internal BGP (IBGP)

(21)

Camada de rede 41

Atributos do BGP

LOCAL-PREF

• Nível de preferência atribuído localmente a uma rota • Não é passado fora da AS

AS-PATH

• Sequência de ASes pelas quais a rota passou • Acrescentado pela AS

MED

• Discrimina ligações diferentes a uma mesma AS vizinha

• Algum controlo sobre o tráfego que entra na AS

NEXT-HOP

• Endereço IP do encaminhador fronteira da AS vizinha que

anuncia a rota

• Não é alterado pelo iBGP

IPv6

Motivação principal

• Escassez de endereços IP

Razões adicionais

• Expedição e comutação rápidas de datagramas • Qualidade de serviço

• Autoconfiguração • Endereços anycast

Formato dos datagramas

• Endereços de 128 bits • Não permite fragmentação • Não tem checksum

(22)

Camada de rede 43

Anatomia de um datagrama IPv6

Classe de tráfego

• Prioridades

Rótulo de fluxo

• QoS ?

Comprimento

• Dos dados apenas

Próximo cabeçalho

• Chave de

desmultiplexagem

Limite de saltos

• Semelhante ao TTL

ver. rótulo de fluxo

dados da camada de transporte (comprimento variável) comprimento classe tráfego próximo cab. lim. saltos 32 bits endereço IP fonte endereço IP destino

Migração IPv4 - IPv6

Não vai haver um dia R em que todos os

encaminhadores mudam de IPv4 para IPv6

Migração de IPv4 para IPv6 terá que ser gradual

Soluções de migração

• Pilha dupla IPv4/IPv6: alguns encaminhadores conseguem

traduzir datagramas entre os dois formatos

• Túneis: Datagramas IPv6 transportados como dados de datagramas IPv4

(23)

Camada de rede 45

Pilha dupla

Há informação no cabeçalho do datagrama IPv6

inicial que é perdida quando ele é traduzido num

datagrama IPv4

A B C D E F IPv6 Fluxo: X IP fonte: A IP dest.: F IPv6 Fluxo: ? IP fonte: A IP dest.: F

IPv4 IPv4 IPv6 IPv6

IPv6 IPv6 IPv4 IP fonte: A IP dest.: F IPv4 IP fonte: A IP dest.: F

Túnel

A B C D E F IPv6 Fluxo: X IP fonte: A IP dest.: F

IPv4 IPv4 IPv6 IPv6

IPv6 IPv6 IPv4 Proto: IP-IP IP fonte: B IP dest.: E A F IPv6 IPv6 IPv6 IPv6 E B IPv6 Fluxo: X IP fonte: A IP dest.: F IPv4 Proto: IP-IP IP fonte: B IP dest.: E IPv6 Fluxo: X IP fonte: A IP dest.: F IPv6 Fluxo: X IP fonte: A IP dest.: F

(24)

Camada de rede 47

Dynamic Host Configuration

Protocol (DHCP)

Atribuição dinâmica

de endereços IP

• Partilha de endereços • Configuração automática

Porto UDP

bem-conhecido: 67 e 68

Mensagens

• DHCPDISCOVER • DHCPOFFER • DHCPREQUEST • DHCPACK Cliente Servidor 1 200.2.6.5 Servidor 2 200.2.6.10 0.0.0.0,68 255.255.255.255,67 DHCPDISCOVERY 0.0.0.0 756 200.2.6.5,67 255.255.255.255,68 DHCPOFFER 200.2.6.120 756 3600 200.2.6.10,67 255.255.255.255,68 DHCPOFFER 200.2.6.30 756 3600 0.0.0.0,68 255.255.255.255,67 DHCPREQUEST 200.2.6.120 200.2.6.5 757 3600 200.2.6.5,67 255.255.255.255,68 DHCPACK 200.2.6.120 757 200.2.6.5 3600

IP móvel

Mobilidade transparente para as aplicações

• Manutenção do endereço IP aquando da deslocação de

uma rede para outra

Entidades intervenientes

• Estação móvel

• Agente caseiro (home agent, HA)

• Agente estrangeiro (foreign agent, FA)

Sinalização

• Endereço temporário (care-of-address, COA) • Protocolo estação móvel – agente estrangeiro

• Protocolo agente estrangeiro – agente caseiro

Transferência de dados

(25)

Camada de rede 49

Encaminhamento indirecto

HA FA 198.27.30.253 198.27.30.45 77.174.12.254 77.174.12.130 COA 200.129.12.165 198.27.30.0/24 200.129.12.0/24 77.174.12.0/24 2 1

Encaminhamento directo

HA FA 198.27.30.253 198.27.30.45 77.174.12.254 77.174.12.130 COA 200.129.12.165 198.27.30.0/24 200.129.12.0/24 77.174.12.0/24 2 1 3

(26)

Camada de rede 51

Virtual Private Networks (VPN)

10.1.0.0/16 10.2.0.0/16 10.3.0.0/16 198.150.2.73 220.10.68.2 IP-IP 198.150.2.73 220.10.68.2 10.1.0.5 10.3.12.2 10.1.0.5 10.3.12.2 Internet R1 R2 R3 IRT site 1 IRT site 2 IRT site 3 193.12.96.1

Network Address Translation

(NAT)

10.1.0.0/16 10.2.0.0/16 10.3.0.0/16 198.150.2.0/24 220.10.68.0/24 10.1.0.5 Internet R1 R2 R3 IRT site 1 IRT site 2 193.12.96.0/24 128.234.7.2 198.150.2.1 128.234.7.2

(27)

Camada de rede 53

Multicast

Quando a aplicação fonte gera uma mensagem, uma

cópia dessa mensagem deverá ser entregue a cada

um de vários destinos distintos

Multicast emulado

• Fonte estabelece sessões unicast com cada um dos

destinos

Multicast na camada de aplicação

• Estações terminais constroem árvore multicast lógica sobre a rede

Multicast na camada de rede

• Encaminhadores constroem árvore multicast

Tipos de multicast

Multicast emulado Multicast na camada de aplicação Multicast na camada de rede

(28)

Camada de rede 55

Multicast na camada de rede

Questões fundamentais

• Como endereçar os elementos de um grupo multicast?

• Como realizar a entrada e saída de elementos do grupo multicast? • Como expedir um datagrama para todos os elementos de um

grupo multicast ?

• Como desenhar protocolos de encaminhamento multicast, para construção de tabelas de expedição multicast?

Parâmetros para a comparação de protocolos de encaminhamento multicast

• Número máximo de elementos nos grupos multicast

• Propagação de tráfego desnecessário • Concentração de tráfego

• Caminhos óptimos

Internet Group Management

Protocol (IGMP)

Destinos de um grupo multicast partilham um mesmo

endereço IP multicast, de classe D

Internet Group Management protocol

• Opera entre uma estação e o encaminhador a que a

estação está directamente ligada

• Encaminhador pretende saber para cada interface quais os grupos multicast que têm membros ligados a essa interface

• Encaminhador convida estações a indicarem os grupos

multicast a que querem pertencer

Informação de estado soft

• Encaminhador infere a inexistência de elementos de um grupo multicast associados a uma interface

(29)

Camada de rede 57

Árvores multicast

Árvore de grupo partilhada Árvores de fonte específicas

Árvore de grupo partilhada

Todos os nós do grupo

multicast partilham a

mesma árvore

Árvore de custo mínimo

que cobre todos os nós do

grupo

• Árvore de Steiner

• Complexo do ponto de vista

computacional 4 3 2 1 1 2 2 1

(30)

Camada de rede 59

Árvores de grupo centradas

Existe um nó que é

escolhido como centro

Nós enviam mensagens de

participação ao nó central

usando encaminhamento

unicast

Mensagens de participação

são expedidas até que

cheguem ao nó central ou

até um nó que já pertença

à árvore multicast

1

2 3

Expedição por caminho inverso

Difusão de um datagrama por

toda a rede usando as tabelas de expedição unicast

Datagrama é recebido pela interface que conduz ao caminho mais curto até à origem do datagrama

• Encaminhador propaga o datagrama

Redução do número de cópias enviadas

• Encaminhadores designados • Mensagens de corte

(31)

Camada de rede 61

Multicast na Internet

Distance Vector Multicast Routing Protocol (DVMRP)

• Árvores de fonte

• Expedição por caminho inverso

Multicast Open Shortest Path First (MOSPF)

• Árvores de fonte

Core based Trees (CBT)

• Árvore centrada

Protocol Independent Multicast (PIM)

• Modo esparso: árvore centrada • Modo denso: árvores de fonte
