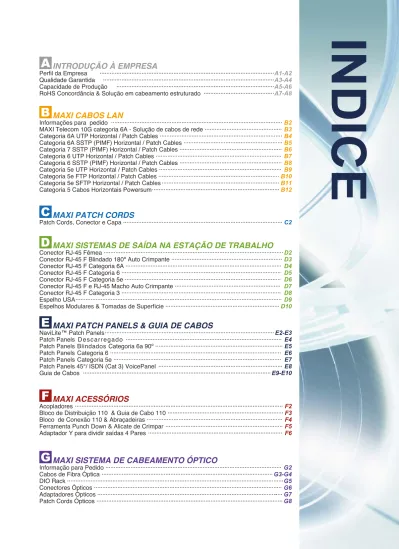

INTRODUÇÃO À EMPRESA
Perfil da Empresa ···A1-A2 Qualidade Garantida ···A3-A4 Capacidade de Produção ···A5-A6 RoHS Concordância & Solução em cabeamento estruturado ···A7-A8
MAXI CABOS LAN
Informações para pedido ···B2
MAXI Telecom 10G categoria 6A - Solução de cabos de rede ···B3
Categoria 6A UTP Horizontal / Patch Cables ···B4
Categoria 6A SSTP (PIMF) Horizontal / Patch Cables ···B5
Categoria 7 SSTP (PIMF) Horizontal / Patch Cables ···B6
Categoria 6 UTP Horizontal / Patch Cables ···B7
Categoria 6 SSTP (PIMF) Horizontal / Patch Cables ···B8
Categoria 5e UTP Horizontal / Patch Cables ···B9
Categoria 5e FTP Horizontal / Patch Cables ···B10
Categoria 5e SFTP Horizontal / Patch Cables ···B11
Categoria 5 Cabos Horizontais Powersum···B12
MAXI PATCH CORDS
Patch Cords, Conector e Capa ···C2
MAXI SISTEMAS DE SAÍDA NA ESTAÇÃO DE TRABALHO
Conector RJ-45 Fêmea ···D2Conector RJ-45 F Blindado 180º Auto Crimpante ···D3
Conector RJ-45 F Categoria 6A ···D4
Conector RJ-45 F Categoria 6 ··· D5
Conector RJ-45 F Categoria 5e ··· D6
Conector RJ-45 F e RJ-45 Macho Auto Crimpante ··· D7
Conector RJ-45 F Categoria 3 ··· D8
Espelho USA···D9
Espelhos Modulares & Tomadas de Superfície ···D10
MAXI PATCH PANELS & GUIA DE CABOS
NaviLite™ Patch Panels···E2-E3
Patch Panels Descarregado ··· E4
Patch Panels Blindados Categoria 6a 90º ···E5
Patch Panels Categoria 6 ··· E6
Patch Panels Categoria 5e ··· E7
Patch Panels 45°/ ISDN (Cat 3) VoicePanel ···E8
Guia de Cabos ···E9-E10
MAXI ACESSÓRIOS
Acopladores···F2
Bloco de Distribuição 110 & Guia de Cabo 110···F3
Bloco de Conexão 110 & Abraçadeiras ···F4
Ferramenta Punch Down & Alicate de Crimpar ···F5
Adaptador Y para dividir saídas 4 Pares··· F6
MAXI SISTEMA DE CABEAMENTO ÓPTICO
Informação para Pedido ···G2
Cabos de Fibra Óptica ···G3-G4
DIO Rack ···G5
Conectores Ópticos ···G6
Adaptadores Ópticos ···G7
Patch Cords Ópticos···G8
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
A
1
Excelência, Inovação, Investimento e Ética.
Estes são os pilares que fazem da Maxi Telecom uma marca de destaque em produtos
de alta qualidade para sistemas de cabeamento estruturado.
Toda nossa linha de produtos são fabricados em regime de O&M com patente requerida
e qualidade total assegurada em seus processos de fabricação através dos
certifi-cados internacionais de qualidade ISO 9001:2000, UL Listed, ETL Verified, ISO 9002,
IECQ, CSA e 3P-Third Party Testing Lab. Toda linha segue as normas EIA/TIA, ISO/
IEC 11801 e EN 50173.
Alem disso, nossos produtos são produzidos conforme as especificações RoHS
(Restriction of Hazardous Substances) que restringe o uso de substâncias nocivas ao
meio ambiente e aos seres humanos. O que garante a presença dos produtos MAXI
Telecom em mais de 50 países, e no Brasil com seus representantes estrategicamente
localizados e preparados para prestar um pronto atendimento, suporte e garantia.
Maxi Telecom
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Maxi Telecom, conquistas significativas:
Tecnologia no desenvolvimento de produtos para sistemas de cabeamento
estrutu-rado, aprovados e certificados com os selos UL e ETL desde 1995
Desde 1996 fabricando cabos Fast Ethernet e pach cords ópticos.
Produtos aprovados pelo mercado Europeu, patenteado e certificados com ISO
9002 e 3P.
10 novas patentes em 2005, consolidando seu DNA competitivo no mercado.
Todos os produtos em concordância com a diretriz RoHS desde 2005.
Em 2007 iniciou a produção para sistemas de cabeamento de cabeamento
estruturado.
Perfil da Empresa
A Maxi Telecom conta com todo seu parque produtivo certificado pelo ISO 9001 e IECQ
desde 1988, em suas fábricas na china e taiwan. Foi o primeiro fabricante asiático com
certificação 3P (Third Party Testing) em 2000 e conquistou o prémio “Rising Star” e
“Award of Outstanding” em 2001.
Qualidade, atendimento diferenciado, presença em todo o Brasil e garantia plena tem
sido as principais metas de nossa cultura corporativa. E a Maxi Telecom continuará a
crescer com base nessa cultura e também buscando novos produtos ideais às
necessi-dades do mercado Brasileiro.
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Com rígido sistema de controle de qualidade e reconhecido com a certificação UL em
concordância ao padrão ISO 9001:2000. Todos nossos produtos estão dentro das
normas internacionais do IEC, FCC e EIA, além de serem certificados pelos selos UL,
ETL, CSA e 3P.
A MAXI Telecom transmite a todos seus colaboradores e representantes que “Qualidade
e Eficiência devem sempre estar no mais alto nível”.
A
3
Garantia de
Qualidade
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
A
5
Com a mais alta qualidade, os patch cords MAXI Telecom, 6A e 6/5E são produzidos
em concordância com todos os padrões TIA / EIA-568 A/B e testados por laboratórios
independentes. Há uma variedade de Patch Cords blindados, sem blindagem e de
diversos comprimentos.
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Com 20 anos de tradição na produção de cabos LAN e grande capacidade produtiva a
MAXI telecom conta com um time de profissionais que confere aos nossos cabos uma
competitividade imbatível no cenário brasileiro.
Desenvolvimento de novos produtos e melhoria continua dos processos produtivos,
levando mais e melhores soluções para o mercado brasileiro. Essa é nossa visão e
aplicação de liderança.
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
A
7
Concordância RoHS
Preocupada com o impacto ambiental com as substâncias de ricso, os produtos MAXI
Telecom estão em concordância com a diretriz RoHS (restrição de uso de substâncias
de risco) desde janeiro de 2005.
Em fevereiro de 2003 a União Européia emitiu o procedimento 2002/95/EC relacionada
a restrição do uso de substâncias de risco em equipamentos eletro-eletrônicos (RoHS)
e também a adoção do procedimento 2002/96/EC.
A diretriz RoHS requer que os fabricantes de produtos eletro-eletrônicos eliminem o
uso de 6 substâncias prejudiciais ao meio ambiente (chumbo, mercúrio, cádmio, cromo
hexavalente, bisfenil polibrominato PBB e éteres de difenil polibrominato).
Assim, a MAXI Telecom atende as mais rigorosas exiências mundiais na fabricação de
seus cabos, patch cords e componentes para redes.
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
A MAXI Telecom fornece um completo sistema de cabeamento estruturado para atender
as necessidades dos nossos clientes. Uma série de produtos de alta performance para
uma solução completa, de áreas de trabalho às salas de equipamentos e servidores.
Todos nossos produtos atendem ou excedem as expecificações da industria
interna-cional de telecomunicações, tais como ANSI, TIA, EIA-568B, ISO/IEC11801 e são
certificados pelo selo UL/3P/ ETL, criando sistemas inteligentes de cabeamento
estrutu-rado, garantindo a mais alta velocidade na transmissão de voz, dados e imagem.
D
D
A
1
A
1
2
2
1
1
B
B
E
E
Fibra
Cobre
Área de Trabalho
Subsistema Horizontal
Sistema de Administração
Subsistema Riser
Backbone Campus
Sala de Equipamento
C
F
F
F
F
B
A
A
A
A
A
A
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
MAXI 10G Categoria 6A
B3
Categoria 6A UTP Horizontal
B4
Categoria 6A SSTP(PIMF) Horizontal/Patch Cables
B5
Categoria 7 SSTP(PIMF) Horizontal/Patch Cables
B6
Categoria 6 UTP Horizontal/Patch Cables
B7
Categoria 6 SSTP(PIMF) Horizontal/Patch Cables
B8
Categoria 5e UTP Horizontal/Patch Cables
B9
Categoria 5e FTP Horizontal/Patch Cables
B10
Categoria 5e SFTP Horizontal/Patch Cables
B11
Categoria 5/ Categoria 3 Cabos Horizontais
B12
Cabos Lan
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
INFORMAÇÃO PARA PEDIDO
MAXI-
X
1X
2X
3P
-X
4X
5-
XXX6
XX
7MAXI: MAXI LAN Cable
X
1: Categoria
X
2: Blindados / Não Blindados
X
3: Cobre
P: Par
01: 1 Par
02: 2 Par
04: 4 Par
25: 25 Par
50: 50 Par
100: 100 Par
200: 200 Par
X
4: Capa
A: PVC CM
B: PVC CMR
C: LSOH
D: Teflon CMP
E: PE (externo)
F: PE+Gel filled (externo)
X
5: Embalagem
R: Reel (carretel)
N: Box (caixa)
XXX6: Comprimento
100: 100 M
305: 305 M
500: 500 M
1000: 1000 M
XX
7: Cor
Outras cores: disponíveis sob encomenda
3: Categoria 3
5 : Categoria 5
E: Categoria 5e
EP: Categoria 5e Plus –350MHz
6: Categoria 6
6P: categoria 6 Plus – 550MHZ
A : Categoria 6 A
AP: Categoria 6 A Plus
7: Categoria 7
U: UTP (w/o cross)
UC: UTP (with cross)
UD: UTP Duplex
F: FTP
S: SFTP
P: SSTP/PIMF
H: Cabo Horizontal (Solido)
P: Patch Cable (Flexível)
WH: Branco RD: Vermelho YL: Amarelo BL: Azul
BK: Preto
GY: Cinza OR: Laranja
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
CARACTERÍSTICAS
MAXI Telecom 10G categoria 6 A
Solução de cabos de rede
IEEE 802.3 10GBASE-T 10 Gb/s IEEE 802.3 1000BASE-T 1 Gb/s TIA/EIA-854 1000BASE-TX 1 Gb/s ATM 155 Mb/s 155 Mb/s IEEE 802.3 100BASE-TX 100 Mb/s CDDI 100 Mb/s IEEE 802.3 10BASE-T 10 Mb/s Fácil instalação e manuseio de cabo com novo formato
flexível e compacto.
Documentado a estabilidade dessas características (LCL /TCL , ELT CTL) Atenuação reduzida (inserção de perda)
A mais alta performance de cabo UTP disponível
Fornece largura de banda requerida para multi-midia., ampla faixa de vídeo, vídeo analógico e outras futuras aplicações.
Estabilidade nas suas características melhora a performance do cabo e reduz erros de transmissão.
Melhora inserção de perda com sinais mais fortes para proporção ruído
0 100 20 40 60 80 0 50 100 150 200 250 300 350 400 450 500 PS ANEXT dB MHz 0 100 20 40 60 80 0 50 100 150 200 250 300 350 400 450 500 PS AACR-F dB MHz Channel(3 Connector)
Near End Far End
1
2 3 4 5
6
7 Component 1: Category 6A Patch Cord (5 m)
Component 2: Category 6A Unshielded Keystone Jack Component 3: Category 6A UTP Horizontal Cable (80 m)
Component 4: CP (Consolidation Point)
Component 5: Category 6A UTP Horizontal Cable (10 m) Component 6: Category 6A Unshielded Patch Panel Component 7: Patch Cable (5 m)
6×4 Outer Crosstalker 1×4 Inner Victim 100 m Cable Bundle 6” 1 2 3 4 5 6 7 Soruce Cable:1~6 Victim Cable: 7
Categoria 6A 6+1 Channel Test (com Alien Crosstalk)
Com a experiência adquirida com o passar dos anos, 100Mb/s e mais tarde em 1Gb/s, os padrões foram
ratificados e sendo assim nós acreditamos num potencial de 10G no sistema de cabeamento estruturado
no mercado global. Essa largura de banda será a “peça chave” num futuro próximo para muitas aplicações.
Portanto será importante investir na já comprovada capacidade de 10G para solução de cabeamento
estruturado do tipo – par trançado.
A solução de cabeamento estruturado 10G cat. 6 A suporta a operação 10G base-T para 100 metros com
uma freqüência de até 500 MHz.
APLICAÇÕES
APROVAÇÕES
APROVAÇÕES
CONFIGURAÇÃO
LAN CA BLENorth American ANSI/TIA/EIA-568-B.2-10 Augmented Categoria 6 UL 444 and CSA C22.2 No. 214-02
International ISO/IEC 11801 2nd Edition Categoria 6 EU Directive 2002/95/EC (RoHS) Flame Rating Non-plenum-UL 1666, CMR, IEC 332-1
Patch-UL 1685, CM, IEC 332-1 Frequency (MHz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0 300.0 400.0 500.0 Attention (dB/100m) 2.1 3.8 5.3 5.9 7.5 8.4 9.6 10.5 15.0 19.1 27.6 31.1 34.3 40.1 45.3 NEXT (dB) 74.3 65.3 60.8 59.3 56.2 54.8 53.3 51.9 47.4 44.3 39.8 38.3 37.1 35.3 33.8 PSNEXT (dB) 72.3 63.3 58.8 57.3 54.2 52.8 51.3 49.9 45.4 42.3 37.8 36.3 35.1 33.3 31.8 ACRF (dB) 67.8 55.8 49.7 47.8 43.7 41.8 39.8 37.9 31.9 27.8 21.8 19.8 18.3 15.8 13.8 PSACRF (dB) 64.8 52.8 46.7 44.8 40.7 38.8 36.8 34.9 28.9 24.8 18.8 16.8 15.3 12.8 10.8 PSAACRF (dB) 67.0 66.2 60.1 58.2 54.1 52.2 50.2 48.3 42.3 38.2 30.2 30.2 28.7 26.2 24.2 PSANEXT (dB) 67.0 67.0 67.0 67.0 67.0 67.0 67.0 67.0 65.6 62.5 58.0 56.5 55.3 53.5 52.0 20.0 23.0 24.5 25.0 25.0 25.0 24.3 23.6 21.5 20.1 18.0 17.3 16.8 15.9 15.2 20.0 23.0 24.5 25.0 25.0 25.0 24.2 23.3 20.7 19.0 16.4 15.6 14.9 13.8 13.0 RL(dB) Solid Stranded
Categoria 6 A UTP Horizontal / Patch cables
UL/cUL Listed
ETL Certified para Categoria 6A UTP cabo Horizontal e patch cable
110G Categoria 6A UTP cabo Horizontal, 23 AWGx4P, PVC/LSOH 10G Categoria 6A UTP Patch Cable, 24 AWGx4P, PVC/LSOH
*Performance para freqüências além das requeridas por TIA/EIA é somente para informação.
Toda performance é baseada em 100 m (328ft).
Capa Isolação
Condutor Cross
Spark Test (teste de faísca): 2000±250 V AC Dielectric Strength: 2500 V DC/3 seconds Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 7.91 Ω/100m at 20°C for Patch Cable
CARACTERÍSTICAS ELÉTRICAS
EM CONCORDÂNCIA COM PADRÕES
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
CARACTERÍSTICAS
MAXI Telecom 10G categoria 6 A
Solução de cabos de rede
IEEE 802.3 10GBASE-T 10 Gb/s IEEE 802.3 1000BASE-T 1 Gb/s TIA/EIA-854 1000BASE-TX 1 Gb/s ATM 155 Mb/s 155 Mb/s IEEE 802.3 100BASE-TX 100 Mb/s CDDI 100 Mb/s IEEE 802.3 10BASE-T 10 Mb/s Fácil instalação e manuseio de cabo com novo formato
flexível e compacto.
Documentado a estabilidade dessas características (LCL /TCL , ELT CTL) Atenuação reduzida (inserção de perda)
A mais alta performance de cabo UTP disponível
Fornece largura de banda requerida para multi-midia., ampla faixa de vídeo, vídeo analógico e outras futuras aplicações.
Estabilidade nas suas características melhora a performance do cabo e reduz erros de transmissão.
Melhora inserção de perda com sinais mais fortes para proporção ruído
0 100 20 40 60 80 0 50 100 150 200 250 300 350 400 450 500 PS ANEXT dB MHz 0 100 20 40 60 80 0 50 100 150 200 250 300 350 400 450 500 PS AACR-F dB MHz Channel(3 Connector)
Near End Far End
1
2 3 4 5
6
7 Component 1: Category 6A Patch Cord (5 m)
Component 2: Category 6A Unshielded Keystone Jack Component 3: Category 6A UTP Horizontal Cable (80 m)
Component 4: CP (Consolidation Point)
Component 5: Category 6A UTP Horizontal Cable (10 m) Component 6: Category 6A Unshielded Patch Panel Component 7: Patch Cable (5 m)
6×4 Outer Crosstalker 1×4 Inner Victim 100 m Cable Bundle 6” 1 2 3 4 5 6 7 Soruce Cable:1~6 Victim Cable: 7
Categoria 6A 6+1 Channel Test (com Alien Crosstalk)
Com a experiência adquirida com o passar dos anos, 100Mb/s e mais tarde em 1Gb/s, os padrões foram
ratificados e sendo assim nós acreditamos num potencial de 10G no sistema de cabeamento estruturado
no mercado global. Essa largura de banda será a “peça chave” num futuro próximo para muitas aplicações.
Portanto será importante investir na já comprovada capacidade de 10G para solução de cabeamento
estruturado do tipo – par trançado.
A solução de cabeamento estruturado 10G cat. 6 A suporta a operação 10G base-T para 100 metros com
uma freqüência de até 500 MHz.
APLICAÇÕES
APROVAÇÕES
APROVAÇÕES
CONFIGURAÇÃO
LAN CA BLENorth American ANSI/TIA/EIA-568-B.2-10 Augmented Categoria 6 UL 444 and CSA C22.2 No. 214-02
International ISO/IEC 11801 2nd Edition Categoria 6 EU Directive 2002/95/EC (RoHS) Flame Rating Non-plenum-UL 1666, CMR, IEC 332-1
Patch-UL 1685, CM, IEC 332-1 Frequency (MHz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0 300.0 400.0 500.0 Attention (dB/100m) 2.1 3.8 5.3 5.9 7.5 8.4 9.6 10.5 15.0 19.1 27.6 31.1 34.3 40.1 45.3 NEXT (dB) 74.3 65.3 60.8 59.3 56.2 54.8 53.3 51.9 47.4 44.3 39.8 38.3 37.1 35.3 33.8 PSNEXT (dB) 72.3 63.3 58.8 57.3 54.2 52.8 51.3 49.9 45.4 42.3 37.8 36.3 35.1 33.3 31.8 ACRF (dB) 67.8 55.8 49.7 47.8 43.7 41.8 39.8 37.9 31.9 27.8 21.8 19.8 18.3 15.8 13.8 PSACRF (dB) 64.8 52.8 46.7 44.8 40.7 38.8 36.8 34.9 28.9 24.8 18.8 16.8 15.3 12.8 10.8 PSAACRF (dB) 67.0 66.2 60.1 58.2 54.1 52.2 50.2 48.3 42.3 38.2 30.2 30.2 28.7 26.2 24.2 PSANEXT (dB) 67.0 67.0 67.0 67.0 67.0 67.0 67.0 67.0 65.6 62.5 58.0 56.5 55.3 53.5 52.0 20.0 23.0 24.5 25.0 25.0 25.0 24.3 23.6 21.5 20.1 18.0 17.3 16.8 15.9 15.2 20.0 23.0 24.5 25.0 25.0 25.0 24.2 23.3 20.7 19.0 16.4 15.6 14.9 13.8 13.0 RL(dB) Solid Stranded
Categoria 6 A UTP Horizontal / Patch cables
UL/cUL Listed
ETL Certified para Categoria 6A UTP cabo Horizontal e patch cable
110G Categoria 6A UTP cabo Horizontal, 23 AWGx4P, PVC/LSOH 10G Categoria 6A UTP Patch Cable, 24 AWGx4P, PVC/LSOH
*Performance para freqüências além das requeridas por TIA/EIA é somente para informação.
Toda performance é baseada em 100 m (328ft).
Capa Isolação
Condutor Cross
Spark Test (teste de faísca): 2000±250 V AC Dielectric Strength: 2500 V DC/3 seconds Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 7.91 Ω/100m at 20°C for Patch Cable
CARACTERÍSTICAS ELÉTRICAS
EM CONCORDÂNCIA COM PADRÕES
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Categoria 6A SSTP(PIMF) Horizontal/Patch cables
UL/cUL Listed
3P Certified ANSI/TIA/EIA 568-B.2-10 Categoria 6A testes de Performance requeridos
Categoria 10G SSTP(PIMF) cabo Horizontal, 23 AWGx4P, PVC/LSOH Categoria 10G SSTP(PIMF) Patch Cable, 26 AWGx4P, PVC/LSOH ANSI/TIA/EIA, ISO/IEC e CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2-10 Categoria 6A ISO/IEC 11801 CLASS EA, 2nd Edition IEEE 802.3an 10GBase-T
IEC 61156-6
CENELEC EN 50173-1
CENELEC EN 50288-5-1, CENELEC EN 50288-5-2 Retardamento de chama de acordo IEC 60332-1-2.
Isolação Condutor Fita-Aluminizada Malha de Cobre Capa
Spark Test: 2000±250 V AC para cabo Horizontal; 750±250 V AC para Patch Cable Força Dieléctrica: 2500 V DC/3 segundos Resistência de isolação: Min.150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable
Frequency (MHz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0 300.0 400.0 500.0 Attention (dB/100m) 2.1 3.8 5.3 5.9 7.5 8.4 9.6 10.5 15.0 19.1 27.6 31.1 34.3 40.1 45.3 NEXT (dB) 74.3 65.3 60.8 59.3 56.2 54.8 53.3 51.9 47.4 44.3 39.8 38.3 37.1 35.3 33.8 PSNEXT (dB) 72.3 63.3 58.8 57.3 54.2 52.8 51.3 49.9 45.4 42.3 37.8 36.3 35.1 33.3 31.8 ACRF (dB) 67.8 55.8 49.7 47.8 43.7 41.8 39.8 37.9 31.9 27.8 21.8 19.8 18.3 15.8 13.8 PSACRF (dB) 64.8 52.8 46.7 44.8 40.7 38.8 36.8 34.9 28.9 24.8 18.8 16.8 15.3 12.8 10.8 PSAACRF (dB) 67.0 66.2 60.1 58.2 54.1 52.2 50.2 48.3 42.3 38.2 30.2 30.2 28.7 26.2 24.2 PSANEXT (dB) 67.0 67.0 67.0 67.0 67.0 67.0 67.0 67.0 65.6 62.5 58.0 56.5 55.3 53.5 52.0 20.0 23.0 24.5 25.0 25.0 25.0 24.3 23.6 21.5 20.1 18.0 17.3 16.8 15.9 15.2 20.0 23.0 24.5 25.0 25.0 25.0 24.2 23.3 20.7 19.0 16.4 15.6 14.9 13.8 13.0 RL(dB) Solid Stranded
* Performance para freqüências além das requeridas por TIA/EIA é somente para informação. Toda performance é baseada em 100 m (328ft)
A atenuação para cabo flexível (stranded) é de 1.5 vezes a de cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
CONFIGURAÇÃO
LAN CAB LECategoria 7 SSTP (PIMF) Horizontal/Patch cable
Voz, T1, ISDN 10BASE-T, 100BASE-T Fast Ethernet (IEEE 802.3) 100 VG - AnyLAN (IEEE802.12), 155/622 Mbps ATM
550 MHz Broadband Video 1000BASE-Tx Gigabit Ethernet
Frequency (MHz) 1.0 4.0 10.0 16.0 20.0 31.25 62.5 100.0 155.0 200.0 300.0 600.0 Attenuation (dB/100M) 2.0 3.7 5.9 7.4 8.3 10.4 14.9 19.0 24.0 27.5 34.2 50.1 NEXT (dB) 80.0 80.0 80.0 80.0 80.0 80.0 75.5 72.4 69.5 67.9 65.2 60.7 PSNEXT (dB) 77 77 77 77 77 77 72.5 69.4 66.5 64.9 62.2 57.7 RL (dB) -23.1 25.0 25.0 25.0 23.6 21.5 20.1 18.8 17.3 17.3 17.3 ANSI/TIA/EIA, ISO/IEC,
and CENELEC EN Standards, ANSI/TIA/EIA 568-B.2-10
ISO/IEC 11801 CLASS F, 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-4-1, 2nd Edition para cabo Horizontal IEC 61156-6, CENELEC EN 50288-4-2 para Patch Cable
Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P Certified Categoria 7, testes de Performance requeridos.
Categoria 7 SSTP(PIMF) 23 AWGx4P cabo Horizontal, PVC/LSOH
Categoria 7 SSTP(PIMF) 23 AWGx4Px2 cabos Horizontais Duplex, PVC/LSOH Categoria 7 SSTP(PIMF) 26 AWGx4P Patch Cable, PVC/LSOH
Spark Test: 1050±250 V AC para cabo Horizontal; 750±250 V AC para Patch Cable Força Dielétrica: 2500 V DC/3 segundos Resistência de isolação: Min. 150 MΩ/Km
Resistência do condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 5% para Patch Cable
* Atenuação para freqüências além da requerida por TIA/EIA é para informação somente. Toda performance baseada em 100 m (328ft).
A performance do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
APROVAÇÕES
CONFIGURAÇÃO
APLICAÇÕES
Isolação Condutor Fita-Aluminizada Malha de Cobre CapaCabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Categoria 6A SSTP(PIMF) Horizontal/Patch cables
UL/cUL Listed
3P Certified ANSI/TIA/EIA 568-B.2-10 Categoria 6A testes de Performance requeridos
Categoria 10G SSTP(PIMF) cabo Horizontal, 23 AWGx4P, PVC/LSOH Categoria 10G SSTP(PIMF) Patch Cable, 26 AWGx4P, PVC/LSOH ANSI/TIA/EIA, ISO/IEC e CENELEC EN Standards,
ANSI/TIA/EIA 568-B.2-10 Categoria 6A ISO/IEC 11801 CLASS EA, 2nd Edition IEEE 802.3an 10GBase-T
IEC 61156-6
CENELEC EN 50173-1
CENELEC EN 50288-5-1, CENELEC EN 50288-5-2 Retardamento de chama de acordo IEC 60332-1-2.
Isolação Condutor Fita-Aluminizada Malha de Cobre Capa
Spark Test: 2000±250 V AC para cabo Horizontal; 750±250 V AC para Patch Cable Força Dieléctrica: 2500 V DC/3 segundos Resistência de isolação: Min.150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable
Frequency (MHz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0 300.0 400.0 500.0 Attention (dB/100m) 2.1 3.8 5.3 5.9 7.5 8.4 9.6 10.5 15.0 19.1 27.6 31.1 34.3 40.1 45.3 NEXT (dB) 74.3 65.3 60.8 59.3 56.2 54.8 53.3 51.9 47.4 44.3 39.8 38.3 37.1 35.3 33.8 PSNEXT (dB) 72.3 63.3 58.8 57.3 54.2 52.8 51.3 49.9 45.4 42.3 37.8 36.3 35.1 33.3 31.8 ACRF (dB) 67.8 55.8 49.7 47.8 43.7 41.8 39.8 37.9 31.9 27.8 21.8 19.8 18.3 15.8 13.8 PSACRF (dB) 64.8 52.8 46.7 44.8 40.7 38.8 36.8 34.9 28.9 24.8 18.8 16.8 15.3 12.8 10.8 PSAACRF (dB) 67.0 66.2 60.1 58.2 54.1 52.2 50.2 48.3 42.3 38.2 30.2 30.2 28.7 26.2 24.2 PSANEXT (dB) 67.0 67.0 67.0 67.0 67.0 67.0 67.0 67.0 65.6 62.5 58.0 56.5 55.3 53.5 52.0 20.0 23.0 24.5 25.0 25.0 25.0 24.3 23.6 21.5 20.1 18.0 17.3 16.8 15.9 15.2 20.0 23.0 24.5 25.0 25.0 25.0 24.2 23.3 20.7 19.0 16.4 15.6 14.9 13.8 13.0 RL(dB) Solid Stranded
* Performance para freqüências além das requeridas por TIA/EIA é somente para informação. Toda performance é baseada em 100 m (328ft)
A atenuação para cabo flexível (stranded) é de 1.5 vezes a de cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
CONFIGURAÇÃO
LAN CAB LECategoria 7 SSTP (PIMF) Horizontal/Patch cable
Voz, T1, ISDN 10BASE-T, 100BASE-T Fast Ethernet (IEEE 802.3) 100 VG - AnyLAN (IEEE802.12), 155/622 Mbps ATM
550 MHz Broadband Video 1000BASE-Tx Gigabit Ethernet
Frequency (MHz) 1.0 4.0 10.0 16.0 20.0 31.25 62.5 100.0 155.0 200.0 300.0 600.0 Attenuation (dB/100M) 2.0 3.7 5.9 7.4 8.3 10.4 14.9 19.0 24.0 27.5 34.2 50.1 NEXT (dB) 80.0 80.0 80.0 80.0 80.0 80.0 75.5 72.4 69.5 67.9 65.2 60.7 PSNEXT (dB) 77 77 77 77 77 77 72.5 69.4 66.5 64.9 62.2 57.7 RL (dB) -23.1 25.0 25.0 25.0 23.6 21.5 20.1 18.8 17.3 17.3 17.3 ANSI/TIA/EIA, ISO/IEC,
and CENELEC EN Standards, ANSI/TIA/EIA 568-B.2-10
ISO/IEC 11801 CLASS F, 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-4-1, 2nd Edition para cabo Horizontal IEC 61156-6, CENELEC EN 50288-4-2 para Patch Cable
Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P Certified Categoria 7, testes de Performance requeridos.
Categoria 7 SSTP(PIMF) 23 AWGx4P cabo Horizontal, PVC/LSOH
Categoria 7 SSTP(PIMF) 23 AWGx4Px2 cabos Horizontais Duplex, PVC/LSOH Categoria 7 SSTP(PIMF) 26 AWGx4P Patch Cable, PVC/LSOH
Spark Test: 1050±250 V AC para cabo Horizontal; 750±250 V AC para Patch Cable Força Dielétrica: 2500 V DC/3 segundos Resistência de isolação: Min. 150 MΩ/Km
Resistência do condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 5% para Patch Cable
* Atenuação para freqüências além da requerida por TIA/EIA é para informação somente. Toda performance baseada em 100 m (328ft).
A performance do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
APROVAÇÕES
CONFIGURAÇÃO
APLICAÇÕES
Isolação Condutor Fita-Aluminizada Malha de Cobre CapaCabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Category 6 UTP Horizontal/Patch Cables
1000BASE-TX Gigabit Ethernet 100BASE-T (IEEE 802.3)
100 VG - AnyLAN(IEEE802.12) Voz, T1, ISDN, 10BASE(IEEE802.3) 155/622 Mbps ATM, 550 MHz Broadband Video
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2-1 Categoria 6 teste de segurança / Performance requerida. Spark Test: 2000±250 V AC para cabo Horizontal
750±250 V AC para Patch Cable Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação Min. 150 MΩ/Km
Resistência do Condutor Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal.
Max. 5% para Patch Cable
1 4 3 2 Capa Cross Isolação Condutor ANSI/TIA/EIA,
ISO/IEC, and CENELEC EN Standards, ANSI/TIA/EIA 568-B.2-1 Categoria 6 ISO/IEC 11801 CLASS E, 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-6-1 para cabo Horizontal IEC 61156-6, CENELEC EN 50288-6-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 74.3 72.3 67.8 64.8 20.0 20.0 4.0 3.8 65.3 63.3 55.8 52.8 23.0 23.0 8.0 5.3 60.8 58.8 49.7 46.7 24.5 24.5 10.0 6.0 59.3 57.3 47.8 44.8 25.0 25.0 16.0 7.6 56.2 54.2 43.7 40.7 25.0 25.0 20.0 8.5 54.8 52.8 41.8 38.8 25.0 25.0 25.0 9.5 53.3 51.3 39.8 36.8 24.3 24.2 31.25 10.7 51.9 49.9 37.9 34.9 23.6 23.3 62.5 15.4 47.4 45.4 31.9 28.9 21.5 20.7 100.0 19.8 44.3 42.3 27.8 24.8 20.1 19.0 200.0 29.0 39.8 37.8 21.8 18.8 18.0 16.4 250.0 32.8 38.3 36.3 15.3 16.8 17.3 15.6
*Atenuação para freqüências além da requerida por TIA/EIA é para informação somente.
Toda Performance é baseada em 100 m (328ft). A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid). Categoria 6 UTP cabo Horizontal, 23 AWGx4P, PVC/LSOH
Categoria 6 UTP cabo Horizontal, 23 AWGx4P, outdoor Categoria 6 UTP Patch Cable, 24 AWGx4P, PVC/LSOH
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
CONFIGURAÇÃO
APLICAÇÕES
w w w . c a b l e s . c o m . t w
Categoria 6 SSTP(PIMF) Horizontal/Patch Cables
ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards ANSI/TIA/EIA 568-B.2-1 Categoria 6
ISO/IEC 11801 CLASS E, 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-5-1 para cabos Horizontais IEC 61156-6, CENELEC EN 50288-5-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2-1 Categoria 6 teste de segurança / performance requerida
Categoria 6 SSTP(PIMF) cabo Horizontal,23AWGx4P, PVC/LSOH Categoria 6 SSTP(PIMF) Patch Cable ,26AWGx4P, PVC/LSOH Spark Test: 1050±250 V AC para cabo Horizontal
750±250 V AC para Patch Cable Força Dielétrica: 2500V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 6.8 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal
Max. 5% para Patch Cable
Isolação Condutor Fita Aluminizada Malha de Cobre Capa
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 74.3 72.3 67.8 64.8 20.0 20.0 4.0 3.8 65.3 63.3 55.8 52.8 23.0 23.0 8.0 5.3 60.8 58.8 49.7 46.7 24.5 24.5 10.0 6.0 59.3 57.3 47.8 44.8 25.0 25.0 16.0 7.6 56.2 54.2 43.7 40.7 25.0 25.0 20.0 8.5 54.8 52.8 41.8 38.8 25.0 25.0 25.0 9.5 53.3 51.3 39.8 36.8 24.3 24.2 31.25 10.7 51.9 49.9 37.9 34.9 23.6 23.3 62.5 15.4 47.4 45.4 31.9 28.9 21.5 20.7 100.0 19.8 44.3 42.3 27.8 24.8 20.1 19.0 200.0 29.0 39.8 37.8 21.8 18.8 18.0 16.4 250.0 32.8 38.3 36.3 15.3 16.8 17.3 15.6
* Atenuação para freqüências além da requerida por TIA/EIA é para informação somente. Toda Performance é baseada em 100 m (328ft).
A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Category 6 UTP Horizontal/Patch Cables
1000BASE-TX Gigabit Ethernet 100BASE-T (IEEE 802.3)
100 VG - AnyLAN(IEEE802.12) Voz, T1, ISDN, 10BASE(IEEE802.3) 155/622 Mbps ATM, 550 MHz Broadband Video
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2-1 Categoria 6 teste de segurança / Performance requerida. Spark Test: 2000±250 V AC para cabo Horizontal
750±250 V AC para Patch Cable Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação Min. 150 MΩ/Km
Resistência do Condutor Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal.
Max. 5% para Patch Cable
1 4 3 2 Capa Cross Isolação Condutor ANSI/TIA/EIA,
ISO/IEC, and CENELEC EN Standards, ANSI/TIA/EIA 568-B.2-1 Categoria 6 ISO/IEC 11801 CLASS E, 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-6-1 para cabo Horizontal IEC 61156-6, CENELEC EN 50288-6-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 74.3 72.3 67.8 64.8 20.0 20.0 4.0 3.8 65.3 63.3 55.8 52.8 23.0 23.0 8.0 5.3 60.8 58.8 49.7 46.7 24.5 24.5 10.0 6.0 59.3 57.3 47.8 44.8 25.0 25.0 16.0 7.6 56.2 54.2 43.7 40.7 25.0 25.0 20.0 8.5 54.8 52.8 41.8 38.8 25.0 25.0 25.0 9.5 53.3 51.3 39.8 36.8 24.3 24.2 31.25 10.7 51.9 49.9 37.9 34.9 23.6 23.3 62.5 15.4 47.4 45.4 31.9 28.9 21.5 20.7 100.0 19.8 44.3 42.3 27.8 24.8 20.1 19.0 200.0 29.0 39.8 37.8 21.8 18.8 18.0 16.4 250.0 32.8 38.3 36.3 15.3 16.8 17.3 15.6
*Atenuação para freqüências além da requerida por TIA/EIA é para informação somente.
Toda Performance é baseada em 100 m (328ft). A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid). Categoria 6 UTP cabo Horizontal, 23 AWGx4P, PVC/LSOH
Categoria 6 UTP cabo Horizontal, 23 AWGx4P, outdoor Categoria 6 UTP Patch Cable, 24 AWGx4P, PVC/LSOH
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
CONFIGURAÇÃO
APLICAÇÕES
w w w . c a b l e s . c o m . t w
Categoria 6 SSTP(PIMF) Horizontal/Patch Cables
ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards ANSI/TIA/EIA 568-B.2-1 Categoria 6
ISO/IEC 11801 CLASS E, 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-5-1 para cabos Horizontais IEC 61156-6, CENELEC EN 50288-5-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2-1 Categoria 6 teste de segurança / performance requerida
Categoria 6 SSTP(PIMF) cabo Horizontal,23AWGx4P, PVC/LSOH Categoria 6 SSTP(PIMF) Patch Cable ,26AWGx4P, PVC/LSOH Spark Test: 1050±250 V AC para cabo Horizontal
750±250 V AC para Patch Cable Força Dielétrica: 2500V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 6.8 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal
Max. 5% para Patch Cable
Isolação Condutor Fita Aluminizada Malha de Cobre Capa
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 74.3 72.3 67.8 64.8 20.0 20.0 4.0 3.8 65.3 63.3 55.8 52.8 23.0 23.0 8.0 5.3 60.8 58.8 49.7 46.7 24.5 24.5 10.0 6.0 59.3 57.3 47.8 44.8 25.0 25.0 16.0 7.6 56.2 54.2 43.7 40.7 25.0 25.0 20.0 8.5 54.8 52.8 41.8 38.8 25.0 25.0 25.0 9.5 53.3 51.3 39.8 36.8 24.3 24.2 31.25 10.7 51.9 49.9 37.9 34.9 23.6 23.3 62.5 15.4 47.4 45.4 31.9 28.9 21.5 20.7 100.0 19.8 44.3 42.3 27.8 24.8 20.1 19.0 200.0 29.0 39.8 37.8 21.8 18.8 18.0 16.4 250.0 32.8 38.3 36.3 15.3 16.8 17.3 15.6
* Atenuação para freqüências além da requerida por TIA/EIA é para informação somente. Toda Performance é baseada em 100 m (328ft).
A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Categoria 5e UTP Horizontal/Patch Cables
ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards, ANSI/TIA/EIA 568-B.2 Categoria 5e
ISO/IEC 11801 Class D+ 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-3-1 para cabo Horizontal IEC 61156-6, CENELEC EN 50288-3-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2 Categoria 5e testes de performance requeridos.
1000BASE-T Gigabit Ethernet 100BASE-T Fast Ethernet (IEEE 802.3), 10BASE-T 100 VG - AnyLAN(IEEE802.12), 155/622 Mbps ATM 550MHz Broadband Video
Voz, T1, ISDN
Categoria 5e UTP cabo Horizontal, 24 AWGx4P, PVC/LS0H Categoria 5e UTP cabo Horizontal, 24 AWGx4P, externo Categoria 5e UTP Patch Cable, 24/26 AWGx4P, PVC/LSOH Spark Test: 2000±250 V AC para cabo Horizontal
750±250 V AC para Patch Cable Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal.
Max. 5% para Patch Cable
Isolação
Capa Condutor
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0 4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0 8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5 10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0 16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0 20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0 25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2 31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3 62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7 100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0
* Performance para freqüências além da requerida por TIA/EIA é para informação somente.
Toda Performance é baseada em 100 m (328ft). A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
APLICAÇÕES
CONFIGURAÇÃO
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
Categoria 5e FTP Horizontal/Patch Cables
ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards, ANSI/TIA/EIA 568-B.2 Categoria 5e ISO/IEC 11801 Class D+ 2nd Edition CENELEC EN 50173-1
IEC 61156-5, 2nd Edition CENELEC EN 50288-2-1 para cabo Horizontal IEC 61156-6, 2nd Edition CENELEC EN 50288-2-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P Certified ANSI/TIA/EIA-568-B.2 categoria 5e, testes de performance requeridos.
Categoria 5e FTP cabo Horizontal, 24 AWGx4P, PVC/LSOH Categoria 5e FTP Patch Cable, 26 AWGx4P, PVC/LSOH
Isolação
Condutor
Cabo Dreno Fita Aluminizada Capa
Spark Test: 850±250 V AC
Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência de Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal
Max. 5% para Patch Cable
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0 4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0 8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5 10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0 16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0 20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0 25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2 31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3 62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7 100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0
* Performance para freqüências além da requerida por TIA/EIA é para informação somente. Toda Performance é baseada em 100 m (328ft).
A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Categoria 5e UTP Horizontal/Patch Cables
ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards, ANSI/TIA/EIA 568-B.2 Categoria 5e
ISO/IEC 11801 Class D+ 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-3-1 para cabo Horizontal IEC 61156-6, CENELEC EN 50288-3-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P/ETL Certified ANSI/TIA/EIA-568-B.2 Categoria 5e testes de performance requeridos.
1000BASE-T Gigabit Ethernet 100BASE-T Fast Ethernet (IEEE 802.3), 10BASE-T 100 VG - AnyLAN(IEEE802.12), 155/622 Mbps ATM 550MHz Broadband Video
Voz, T1, ISDN
Categoria 5e UTP cabo Horizontal, 24 AWGx4P, PVC/LS0H Categoria 5e UTP cabo Horizontal, 24 AWGx4P, externo Categoria 5e UTP Patch Cable, 24/26 AWGx4P, PVC/LSOH Spark Test: 2000±250 V AC para cabo Horizontal
750±250 V AC para Patch Cable Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal.
Max. 5% para Patch Cable
Isolação
Capa Condutor
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0 4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0 8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5 10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0 16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0 20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0 25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2 31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3 62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7 100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0
* Performance para freqüências além da requerida por TIA/EIA é para informação somente.
Toda Performance é baseada em 100 m (328ft). A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
APLICAÇÕES
CONFIGURAÇÃO
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
Categoria 5e FTP Horizontal/Patch Cables
ANSI/TIA/EIA, ISO/IEC, e CENELEC EN Standards, ANSI/TIA/EIA 568-B.2 Categoria 5e ISO/IEC 11801 Class D+ 2nd Edition CENELEC EN 50173-1
IEC 61156-5, 2nd Edition CENELEC EN 50288-2-1 para cabo Horizontal IEC 61156-6, 2nd Edition CENELEC EN 50288-2-2 para Patch Cable Retardamento de chama de acordo com IEC 60332-1-2.
UL/cUL Listed
3P Certified ANSI/TIA/EIA-568-B.2 categoria 5e, testes de performance requeridos.
Categoria 5e FTP cabo Horizontal, 24 AWGx4P, PVC/LSOH Categoria 5e FTP Patch Cable, 26 AWGx4P, PVC/LSOH
Isolação
Condutor
Cabo Dreno Fita Aluminizada Capa
Spark Test: 850±250 V AC
Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência de Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal
Max. 5% para Patch Cable
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0 4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0 8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5 10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0 16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0 20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0 25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2 31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3 62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7 100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0
* Performance para freqüências além da requerida por TIA/EIA é para informação somente. Toda Performance é baseada em 100 m (328ft).
A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid).
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
CONFIGURAÇÃO
Estação de Trabalho
IEC 61156-5, 2nd Edition CENELEC EN 50288-2-1 para cabo Horizontal IEC 61156-6, 2nd Edition CENELEC EN 50288-2-2 para Patch Cable
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Categoria 5e SFTP Horizontal/Patch Cables
Categoria 5e SFTP cabo Horizontal, 24 AWGx4P, PVC/LSOH Categoria 5e SFTP cabo Horizontal, 24 AWGx4P, PE Categoria 5e SFTP Patch Cable, 26 AWGx4P, PVC/LSOH ANSI/TIA/EIA, ISO/IEC, and CENELEC EN Standards, ANSI/TIA/EIA 568-B.2
ISO/IEC 11801 Class D+ 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-2-1 cabo Horizontal IEC 61156-6, CENELEC EN 50288-2-2 para Patch Cable
3P/ETL Certified ANSI/TIA/EIA-568-B.2 Categoria 5e para testes de performance requeridos. Isolação Condutor Fita Aluminizada Malha de Cobre Capa Spark Test: 850±250 V AC
Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal.
Max. 5% para Patch Cable
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0 4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0 8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5 10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0 16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0 20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0 25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2 31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3 62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7 100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0
* Performance para freqüências além da requerida por TIA/EIA é para informação somente. Toda Performance é baseada em 100 m (328ft).
A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid). Retardamento de chama de acordo com IEC 60332-1-2 or IEC60332-3-24
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
CONFIGURAÇÃO
Categoria 5 Cabos Horizontais Powersum
Categoria 3 Cabos Horizontais Powersum
UL/cUL Listed
3P Certified ANSI/TIA/EIA-568-A Categoria 5, testes de performance requeridos.
UL 444, ANSI/TIA/EIA-568-B.2, Cat.3 ISO/IEC 11801 EN 50173 10 BASE-T Ethernet(IEEE 802.3) 4 Mbps Token Ring(IEEE 802.5) Voz, T1, ISDN
Esses cabos são usados para comunicações de voz e dados. Podem ser aplicados com comprimento
de bandas até 16 MHz.
A categoria de cabos “powersum horizontal” são projetados para ambas
aplicações - “backbone e horizontal”.
Performance de transmissão caracterizada para 100 MHz.
D.C. Loop Resistance D.C. Resistance Unbalanced Insulation Resistance Mutual Capacitance Capacitance Unbalanced Max. 19 Ω/100m Max. 5% Min. 50 MΩ/100m; 500 vdc/60s Max. 5600 pf/100m Max. 330 pf/100m @ 20°C Velocity of Propagation Propagation Delay Delay Skew Mean Impedance Characteristic Impedance Min. 0.66C Max. 5350 ns/km@1~100MHz Max. 400 ns/km@100MHz 100 Ω +/-10 Ω@10~100MHz 100 Ω +/-15 Ω@1~100MHz
F
H
F
L
100BASE-T Fast Ethernet (IEEE 802.3), 100 VG - AnyLAN(IEEE802.12) Voz, T1, ISDN
Categoria 3 UTP cabo Horizontal
Categoria 3 UTP Power Sum cabo (25/50/100/200 pares disponíveis) Categoria 5 UTP cabo Horizontal, 24 AWG x4P,PVC/LSOH
Categoria 5 UTP Patch Cable, 26 AWGx4P,PVC/LSOH
Categoria 5 UTP cabos Powersum (25/50/100/200) (Pares disponíveis)
CONFIGURAÇÃO
APROVAÇÕES
APLICAÇÕES
ESPECIFICAÇÕES
APROVAÇÕES
CONFIGURAÇÃO
APLICAÇÕES
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Categoria 5e SFTP Horizontal/Patch Cables
Categoria 5e SFTP cabo Horizontal, 24 AWGx4P, PVC/LSOH Categoria 5e SFTP cabo Horizontal, 24 AWGx4P, PE Categoria 5e SFTP Patch Cable, 26 AWGx4P, PVC/LSOH ANSI/TIA/EIA, ISO/IEC, and CENELEC EN Standards, ANSI/TIA/EIA 568-B.2
ISO/IEC 11801 Class D+ 2nd Edition CENELEC EN 50173-1
IEC 61156-5, CENELEC EN 50288-2-1 cabo Horizontal IEC 61156-6, CENELEC EN 50288-2-2 para Patch Cable
3P/ETL Certified ANSI/TIA/EIA-568-B.2 Categoria 5e para testes de performance requeridos. Isolação Condutor Fita Aluminizada Malha de Cobre Capa Spark Test: 850±250 V AC
Força Dielétrica: 2500 V DC/3 segundos Resistência de Isolação: Min. 150 MΩ/Km
Resistência do Condutor: Max. 9.38 Ω/100m at 20°C para cabo Horizontal Max. 14.07 Ω/100m at 20°C para Patch Cable Resistance Unbalance: Max. 2% para cabo Horizontal.
Max. 5% para Patch Cable
Frequency Attenuation NEXT PSNEXT ELFEXT PSELFEXT RL(dB)
(MHz) (dB/100m) (dB) (dB) (dB) (dB) Solid Strandard 1.0 2.0 65.3 62.3 63.8 60.8 20.0 20.0 4.0 4.1 56.3 53.3 51.8 48.8 23.0 23.0 8.0 5.8 51.8 48.8 45.7 42.7 24.5 24.5 10.0 6.5 50.3 47.3 43.8 40.8 25.0 25.0 16.0 8.2 47.2 44.2 39.7 36.7 25.0 25.0 20.0 9.3 45.8 42.8 37.8 34.8 25.0 25.0 25.0 10.4 44.3 41.3 35.8 32.8 24.3 24.2 31.25 11.7 42.9 39.9 33.9 30.9 23.6 23.3 62.5 17.0 38.4 35.4 27.9 24.9 21.5 20.7 100.0 22.0 35.3 32.3 23.8 20.8 20.1 19.0
* Performance para freqüências além da requerida por TIA/EIA é para informação somente. Toda Performance é baseada em 100 m (328ft).
A atenuação do cabo flexível (stranded) é de 1.5 vezes a do cabo rígido (solid). Retardamento de chama de acordo com IEC 60332-1-2 or IEC60332-3-24
EM CONCORDÂNCIA COM PADRÕES
CARACTERÍSTICAS ELÉTRICAS
APROVAÇÕES
CONFIGURAÇÃO
Categoria 5 Cabos Horizontais Powersum
Categoria 3 Cabos Horizontais Powersum
UL/cUL Listed
3P Certified ANSI/TIA/EIA-568-A Categoria 5, testes de performance requeridos.
UL 444, ANSI/TIA/EIA-568-B.2, Cat.3 ISO/IEC 11801 EN 50173 10 BASE-T Ethernet(IEEE 802.3) 4 Mbps Token Ring(IEEE 802.5) Voz, T1, ISDN
Esses cabos são usados para comunicações de voz e dados. Podem ser aplicados com comprimento
de bandas até 16 MHz.
A categoria de cabos “powersum horizontal” são projetados para ambas
aplicações - “backbone e horizontal”.
Performance de transmissão caracterizada para 100 MHz.
D.C. Loop Resistance D.C. Resistance Unbalanced Insulation Resistance Mutual Capacitance Capacitance Unbalanced Max. 19 Ω/100m Max. 5% Min. 50 MΩ/100m; 500 vdc/60s Max. 5600 pf/100m Max. 330 pf/100m @ 20°C Velocity of Propagation Propagation Delay Delay Skew Mean Impedance Characteristic Impedance Min. 0.66C Max. 5350 ns/km@1~100MHz Max. 400 ns/km@100MHz 100 Ω +/-10 Ω@10~100MHz 100 Ω +/-15 Ω@1~100MHz
F
H
F
L
100BASE-T Fast Ethernet (IEEE 802.3), 100 VG - AnyLAN(IEEE802.12) Voz, T1, ISDN
Categoria 3 UTP cabo Horizontal
Categoria 3 UTP Power Sum cabo (25/50/100/200 pares disponíveis) Categoria 5 UTP cabo Horizontal, 24 AWG x4P,PVC/LSOH
Categoria 5 UTP Patch Cable, 26 AWGx4P,PVC/LSOH
Categoria 5 UTP cabos Powersum (25/50/100/200) (Pares disponíveis)
CONFIGURAÇÃO
APROVAÇÕES
APLICAÇÕES
ESPECIFICAÇÕES
APROVAÇÕES
CONFIGURAÇÃO
APLICAÇÕES
nce requeridos.ser aplicados com comprimento
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
MAXI Patch cords, conector macho e capa
C2
Patch Cord
C
1
Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels& Guia de Cabos
Acessórios
Sistema de
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
INFORMACÃO PARA PEDIDO
Patch Cords
Conector e Capa (Boot)
Standards: TIA/EIA 568-B.2, EN 50173, ISO/IEC 11801 Verificações: 3P, UL, ETL
Cores Padrão: Cinza, Azul, Vermelho, Verde e Amarelo Conector: 8P8C RJ45, 50µ banho de ouro.
Configuração: (T568B+T568B), Crossover (T568A+T568B) ou (T568A+T568A)
Housing & Insert: PC, UL 94V-0
Contatos: Fosforo - bronze, banho de ouro sobre nickel.
A capa é projetada para proteger o conector RJ45 macho e o cabo. Para uso somente com conectores macho de 8 posições.
Em concordância com os requisitos TIA e ISO para performance de componente.
ESPECIFICAÇÕES
ESPECIFICAÇÕES
PART Nø. DESCRIÇÃO
XXX1: comprimento 005: 0.5 Metro 050: 5.0 Metro 100: 10.0 Metro X2: Wiring A: T568A+T568A B: T568B+T568B X: T568A+T568B XX3: Cor WH: Branco RD: Vermelho BL: Azul YL: Amarelo GN: Verde * Outra cor e comprimento estão todos disponíveis sob encomenda.
Nós oferecemos conectores em configurações padrões para terminações modulares em aplicações de
patch e estações de trabalho. O gerenciador de par integrado optimiza a performance e consistência,
reduzindo distorção no conector. Conector blindado fornece patch para aterramento.
É fornecido em uma variedade de comprimentos e cores para se adequar as exigências dos mesmos.
Os patch cords Maxi Telecom são montados com 4 pares de fios flexíveis unidos por conectores machos
nas duas extremidades. Eles oferecem uma alternativa de alta performance onde crosstalk, EMI ou a
distância devem ser consideradas.
Nossos patch cords categoria 6A tem performance elétrica garantida para atender ou exceder as
especificações de canal do TIA / EIA 568B.2-10, pode suportar velocidades de até 10Gbps.
● ● ● ● ● ● ● ● ● ●
MAXI-EUA-XXX1MX2-XX3 Cat.5e UTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor MAXI-EFA-XXX1MX2-XX3 Cat.5e FTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor MAXI-ESA-XXX1MX2-XX3 Cat.5e SFTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor MAXI-6UA-XXX1MX2-XX3 Cat.6 UTP Patch Cord, PVC, T568B or 568B, xxx metros, Cor MAXI-6PA-XXX1MX2-XX3 Cat.6 PIMF Patch Cord, PVC, T568B or 568B, xxx metros, Cor MAXI-AUA-XXX1MX2-XX3 Cat.6A UTP Patch Cord, PVC, T568A or 568B, xxx metros, Cor MAXI-APA-XXX1MX2-XX3 Cat.6A PIMF Patch Cord, PVC, T568A or 568B, xxx metros, Cor MAXI-7PA-XXX1MX2-XX3 Cat.7 PIMF Patch Cord, PVC, T568A or 568B, xxx metros, Cor
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabos Lan
Patch Cord
Sistemas de Saída na
Estação de Trabalho
Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios Sistema de Cabeamento Óptico Cabos Lan Patch Cord Sistemas de Saída na Estação de Trabalho Patch Panels
& Guia de Cabos
Acessórios
Sistema de
Cabeamento Óptico
Conector RJ-45 Femea
IDC traseiro que facilita ao instalador a crimpagem. Tipo 110 e IDC duplo de 8 fios
Versão blindada proteção contra EMI / RFI
CARACTERÍSTICAS
MATERIAIS
PART NO. DESCRIÇÃO
MAXI-EDUVD-XX Categoria 5e conector RJ-45 90° Tipo IDC Duplo MAXI-EDUHD-XX Categoria 5e conector RJ-45 180° Tipo IDC Duplo MAXI-EDFVD Categoria 5e conector RJ-45 90° Blindado Tipo IDC Duplo MAXI-EDFHD Categoria 5e conector RJ-45 180° Blindado Tipo IDC Duplo
PART NO. DESCRIÇÃO
MAXI-DUVD-XX Categoria 6 conector RJ-45 90° Tipo IDC Duplo MAXI-DUHD-XX Categoria 6 conector RJ-45 180° Tipo IDC Duplo MAXI-DFVD Categoria 6 conector RJ-45 90° Blindado Tipo IDC Duplo MAXI-DFHD Categoria 6 conector RJ-45 180° Blindado Tipo IDC Duplo
INFORMAÇÃO PARA PEDIDO
RELATÓRIO DE TESTE
Category 5e Categoria 6
Categoria 5e Categoria 6
Housing : Plástico de alto impacto e não propagante de chama. Contatos do RJ-45 com 50µ ouro sobre nickel.
Conector: Insulation displacement connector (IDC) aceita bitolas 22-26 AWG para cabos rígidos e flexíveis Todos os componentes em acordo com RoHS
● ● ● ● ●
MAXI-Telecom fornece um conector RJ-45F de alta performance que atende as mais críticas aplicações.
O conectro RJ-45F não somente atende a classe D+ (categoria 5e) ou a classe E (categoria 6) requeridos
para testes de link de canal, como também atendem aos rigorosos testes requeridos pelo ANSI / TIA /
EIA –568-B para conexões de hardware em combinação com todas as classes de qualidade para
conecto-res RJ 45. A terminação é fornecida com configurações T568 A e T568 B.
