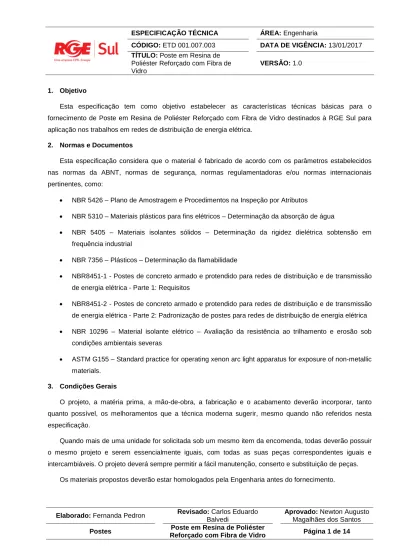

ESPECIFICAÇÃO TÉCNICA ÁREA: Engenharia

CÓDIGO: ETD 001.007.003 DATA DE VIGÊNCIA: 13/01/2017 TÍTULO: Poste em Resina de

Poliéster Reforçado com Fibra de Vidro

VERSÃO: 1.0

Elaborado: Fernanda Pedron Revisado: Carlos Eduardo Balvedi

Aprovado: Newton Augusto Magalhães dos Santos Postes Poste em Resina de Poliéster

Reforçado com Fibra de Vidro Página 1 de 14 1. Objetivo

Esta especificação tem como objetivo estabelecer as características técnicas básicas para o fornecimento de Poste em Resina de Poliéster Reforçado com Fibra de Vidro destinados à RGE Sul para aplicação nos trabalhos em redes de distribuição de energia elétrica.

2. Normas e Documentos

Esta especificação considera que o material é fabricado de acordo com os parâmetros estabelecidos nas normas da ABNT, normas de segurança, normas regulamentadoras e/ou normas internacionais pertinentes, como:

• NBR 5426 – Plano de Amostragem e Procedimentos na Inspeção por Atributos

• NBR 5310 – Materiais plásticos para fins elétricos – Determinação da absorção de água

• NBR 5405 – Materiais isolantes sólidos – Determinação da rigidez dielétrica sobtensão em frequência industrial

• NBR 7356 – Plásticos – Determinação da flamabilidade

• NBR8451-1 - Postes de concreto armado e protendido para redes de distribuição e de transmissão de energia elétrica - Parte 1: Requisitos

• NBR8451-2 - Postes de concreto armado e protendido para redes de distribuição e de transmissão de energia elétrica - Parte 2: Padronização de postes para redes de distribuição de energia elétrica

• NBR 10296 – Material isolante elétrico – Avaliação da resistência ao trilhamento e erosão sob condições ambientais severas

• ASTM G155 – Standard practice for operating xenon arc light apparatus for exposure of non-metallic materials.

3. Condições Gerais

O projeto, a matéria prima, a mão-de-obra, a fabricação e o acabamento deverão incorporar, tanto quanto possível, os melhoramentos que a técnica moderna sugerir, mesmo quando não referidos nesta especificação.

Quando mais de uma unidade for solicitada sob um mesmo item da encomenda, todas deverão possuir o mesmo projeto e serem essencialmente iguais, com todas as suas peças correspondentes iguais e intercambiáveis. O projeto deverá sempre permitir a fácil manutenção, conserto e substituição de peças.

(2)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 2 de 14 4. Características Técnicas

4.1. Generalidades

Os postes podem ser divididos em até três partes, sendo que a quantidade deve estar discriminada no pedido de compra, quando não discriminada, considerar-se-á que o poste é composto por uma única peça.

Os postes devem ser fornecidos com seção cônica na base com transição suave no topo quadrado, podendo ser inteiriço ou seccionado em partes.

As medidas apresentadas nesta especificação referem-se ao poste montado (inteiro).

Para o poste construído em partes os ensaios deverão ser realizados com o poste montado.

Na fabricação dos postes devem ser obedecidos os critérios mínimos descritos nesta especificação.

Os postes abrangidos por esta especificação devem ser fabricados e projetados para operar em qualquer nível de contaminação, em clima tropical, atmosfera salina, exposição à ação direta a luz solar, intempéries, devendo receber tratamento adequado para resistir às condições ambientais da Tabela 1.

Características Valores

Altitude não superior (m) 1.500

Temperatura mínima (°C) -10

Temperatura máxima (°C) +45

Temperatura média (°C) +20

Umidade relativa do ar até (%) 100

Pressão máxima do vento (N/m²) 700

Precipitação pluviometria média anual (mm) 1.000 a 3.000 Nível de contaminação (ABNT IEC/TR 60815) Muito Alto (IV) Nível de salinidade (mg/cm² dia) > 0,3502

Radiação solar máxima (wb/m²) 1.100

Tabela 1: Condições Ambientais

4.2. Materiais

Os postes de resina de poliéster reforçados com fibra de vidro (RPRFV) e são fabricados a partir de Resina Poliéster Tereftálica, ou Isoftálica, reforçada com Fibra de Vidro do tipo Roving, pelo sistema Filament Winding (entrelaçamento de fibra de vidro em resinas poliésteres).

Os postes devem apresentar resistência ao ataque de agentes naturais físicos e biológicos (radiação ultravioleta, tempestades, umidade, variação de temperatura, ação de insetos, aves, roedores, fungos e etc.).

(3)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 3 de 14

Nota: Não poderá haver, em hipótese alguma, materiais condutores na composição dos postes de fibra de vidro.

4.3. Dimensões

As dimensões são apresentadas no Anexo. Dado o formato e as dimensões do poste, admitem-se as seguintes tolerâncias:

• ±50 mm para o comprimento nominal,

• ±10 mm para o traço de referência e para o sinal demarcatório;

• +2 e -1 mm para o diâmetro dos furos, quando não indicado no padrão;

• ±5 mm para as dimensões transversais.

As demais tolerâncias são indicadas no desenho padrão.

As tolerâncias não são acumulativas.

4.4. Vida Média

Os postes fabricados de acordo com esta especificação devem ter vida útil não inferior a 35 anos a partir da data de fabricação, sendo que os mesmos estarão sob os efeitos de intempéries tais como sol, chuva, maresia, ventos, poluição ambiental, gradientes de temperatura, etc. Admitindo-se um percentual de falhas, a saber:

• 0% nos primeiros 5 anos;

• 1% a cada 5 anos subsequentes.

Notas:

• Entende-se como falha em um poste polimérico, a deterioração de sua constituição ou o

colapso do mesmo durante a sua utilização normal.

• Qualquer peça que falhar nos primeiros 05 (cinco) anos, deve ser substituído sem ônus para a

RGE Sul.

4.5. Acabamento

Os postes devem apresentar superfícies externas suficientemente lisas, sem fendas ou fraturas. O poste deve possuir pintura de proteção (denominada Gelcoat), contra raios ultravioletas (UV). O topo e a base devem ser fechados, porém o fechamento da base deve ser de fácil remoção. Por essa razão, na base deve constar a inscrição “quebrar antes de instalar”.

(4)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 4 de 14 Como proteções nos furos do poste devem ser introduzidas nos mesmos um tubo de PVC - cloreto do polivinila, ou do mesmo material do poste.

Todos os furos (quando existirem) devem ser cilíndricos ou ligeiramente tronco-cônicos, permitindo-se o arremate na saída dos furos para garantir uma superfície tal que não dificulte a montagem de estruturas, colocação de parafusos (fixação e escalada).

Nos furos de configuração tronco-cônica, o diâmetro menor define o diâmetro do furo.

O poste deve ser pintado com tinta apropriada na cor RAL 6012.

O poste deve conter furação adequada para aterramento, bem como um sistema que facilite a colocação do condutor de aterramento, as dimensões devem ser realizadas de acordo com o especificado no desenho do Anexo.

4.6. Identificação

O dispositivo deve ser adequadamente identificado, de forma legível e indelével com no mínimo os seguintes dados:

• Nome ou marca do fabricante;

• Data de fabricação (dia/mês/ano);

• Comprimento nominal (m);

• Resistência Nominal (daN);

• Número de série de fabricação;

• Massa bruta do poste (kg);

• Número do pedido de compra;

• Logo da RGE Sul.

Nota: Para o poste seccionável em partes (tripartidos), as partes extremas devem ser identificadas com uma placa, com os itens de Nome ou marca do fabricante, número de série de fabricação e logo da RGE Sul, adicionado da sequência de montagem para uma melhor visualização das peças na montagem dos mesmos. Na secção do meio deve possuir a placa de identificação com todas as informações supracitadas.

4.7. Marcações

As marcações no poste devem ser em baixo relevo. A placa de identificação deve ser incorporada ao corpo do poste a 4 m da base. O poste deve conter sinais demarcatórios de cor preta de forma legível e indelével:

(5)

VERSÃO: 1.0

• No centro de gravidade (CG), para facilitar o seu içamento, quando o mesmo for construído por partes, o sinal para o centro de gravidade deve ser referente ao poste montado;

• Traço de referência de engastamento.

4.8. Acondicionamento

O dispositivo deve ser adequadamente acondicionado, de forma a preservar suas funcionalidades e características técnicas durante o transporte e o armazenamento.

Os postes só poderão ser transportados após 36 horas do final do processo de fabricação.

5. Ensaios

A RGE Sul poderá submeter os dispositivos aos ensaios e testes necessários em seus laboratórios ou na rede elétrica, a fim de comprovar o cumprimento das características técnicas definidas nesta descrição e/ou aquelas garantidas pelo fornecedor como indicado em sua proposta aprovada por esta empresa. Quaisquer características que divirjam da especificação técnica deverão ser indicadas detalhadamente pelo proponente.

5.1. Ensaios de Tipo

Para a homologação do fornecimento do Poste em Resina de Poliéster Reforçado com Fibra de Vidro para a RGE Sul, é imprescindível uma proposta técnica e uma demonstração de utilização, através de representante ou de envio de amostras, conforme solicitação da RGE Sul.

Antes de qualquer fornecimento do referido poste, portanto, o mesmo deve ser homologado através da realização dos ensaios descritos neste item, cabendo a RGE Sul o direito de designar um inspetor para acompanha-los e participar dos ensaios.

5.1.1. Inspeção Geral

Deve ser verificado se o material possui todas as características indicadas quanto a seu material, seu acabamento, sua furação e identificação.

5.1.2. Verificação Dimensional

Conforme Anexo e respeitando as tolerâncias descritas no item 4.3.

5.1.3. Momento de Torção

O poste está sujeito a esforços no seu eixo. Desta forma deve ser aplicada uma força na vertical, provocando uma torção do eixo do poste, para isto deve-se colocar uma cruzeta de 1 metro de comprimento a 200 mm do topo.

(6)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 6 de 14 O poste será considerado aprovado se não apresentar deformação permanente, fissuras, rachaduras, bolhas e no caso de poste seccionável a ruptura ou deslocamento do niple.

A força aplicada na extremidade desta cruzeta deve ser:

MT = Cn x 1,4

Onde:

MT – Momento de Torção (DaN.m)

Cn - Capacidade nominal (DaN)

Figura 1: Ilustração Ensaio de Momento de Torção

5.1.4. Elasticidade

Os postes em RPRFV atendem à ASTM D4923 quanto à especificação para limite de flexão, que indica como máxima flecha admissível 10% do comprimento útil do poste, que é a medida total menos o comprimento engastado e deverá ser medida após 10 minutos da retirada da força aplicada.

5.1.5. Resistência à Ruptura

Deve atender ao disposto na norma NBR 8451. A resistência à ruptura não deve ser inferior a duas vezes a resistência nominal.

5.1.6. Resistência à Ultravioleta

Realizar ensaio de elasticidade (item 5.1.4).

• Realizar envelhecimento a ultravioleta (UV), conforme a norma ASTM G-155 método A com 2.000 horas;

(7)

VERSÃO: 1.0

• Repetir o ensaio de elasticidade e resistência à flexão em corpo de prova

Critério de aprovação: os resultados nos ensaios de elasticidade não devem apresentar variação maior que 25% antes e após o envelhecimento.

5.1.7. Flamabilidade

Deve atender os valores especificados para a categoria 2 da NBR 7356.

Equipamento para ensaio: dispositivo lança chama, tipo longo, alimentado por GLP, diâmetro do bico de saída de 50 mm.

Procedimento: Posicionar o poste em ambiente livre de correntes de ar, acender o dispositivo lança chama e regular a chama para um comprimento de 200 mm contados a partir da ponta do bico de saída. Em seguida aplicar a chama ao poste por 60 segundos, em três pontos distintos (próximo à base, próximo ao topo e ao longo do poste). O bico de saída deve ficar a uma distância de aproximadamente 100 mm do corpo de prova.

Critério de aprovação: Após a retirada da fonte de calor, a chama não pode se propagar, e deve se extinguir em até 30 segundos.

5.1.8. Absorção de água

Realizar amostragem e procedimento de ensaio conforme NBR 5310 usando método gravimétrico. O teor de absorção de água do composto polimérico não deve exceder a 3%.

5.1.9. Rigidez dielétrica

De acordo com a NBR 5405, sendo que a média dos valores obtidos por dez corpos de prova deve ficar no mínimo em 20kV/mm com desvio padrão de no máximo 3kV/mm.

5.1.10. Fadiga à Flexão

Conforme item 14.3 da ASTM D 4923-1.

5.1.11. Trilhamento e Erosão

Conforme método 2 e critério “A” da NBR 10296, sendo que o valor mínimo aceitável é de 2 A 1,75.

5.2. Ensaios de Recebimento

A constatação durante a análise de relatórios, na inspeção em fábrica ou no laboratório de recebimento da RGE Sul, de desvios ou exceções não indicados na homologação, poderá implicar na rejeição automática do material, sem quaisquer ônus ou obrigações da RGE Sul.

(8)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 8 de 14 5.2.1. Inspeção Geral Idem ao item 5.1.1. 5.2.2. Verificação Dimensional Idem ao item 5.1.2. 5.2.3. Momento de torção Idem ao item 5.1.3. 5.2.4. Elasticidade Idem ao item 5.1.4. 5.2.5. Rigidez Dielétrica Idem ao item 5.1.9

5.2.6. Ensaio de Trilhamento e Erosão:

Idem ao item 5.1.11.

5.2.7. Resistência ao torque

O poste de resina de poliéster reforçado com fibra de vidro (RPRFV), por ser oco deve possuir resistência ao torque quando da instalação de cintas ou transpassada por parafusos, desta forma o ensaio deve ser realizado da seguinte forma:

- Poste do tipo quadrado no topo – Deve ser transpassado um parafuso com arruela quadrada (38 mm x 3 mm, conforme figura abaixo) no furo mais perto do topo do poste, com um torquimetro deve ser aplicar 8 kgf.m na porca e aguardar durante 5 minutos.

- Poste do tipo cônico no topo – Deve ser fixada uma cinta a 200 mm do topo do poste e com um torquimetro aplicar 8 kgf.m na porca que prende a cinta e aguardar durante 5 minutos.

(9)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 9 de 14 Figura 2: Arruela quadrada

5.3. Amostragem

O tamanho da amostra ou séries de tamanhos de amostras, bem como o critério de aceitação do lote, para o ensaio de elasticidade e para inspeção geral deve estar de acordo com as Tabelas 2 e 3.

Caso o inspetor verifique a existência de poste com indício de defeito visível dentro do lote, mas fora das amostras a serem ensaiadas, é permitido que este poste seja incluído na amostra a ser ensaiada, substituindo-o por um poste de dentro da amostra.

Tamanho do lote

Ensaio (amostragem normal simples) Nível de inspeção S3 NQA 1,5 % Crítico NQA 4,0 % Grave Tamanho da amostra Ac Re Tamanho da amostra Ac Re Até 150 8 0 1 3 0 1 151 a 200 8 0 1 13 1 2 201 a 500 8 0 1 13 1 2 501 a 1200 8 0 1 13 1 2 1201 a 3200 8 0 1 13 1 2 3201 a 10000 32 1 2 20 2 3

Tabela 2: Plano de amostragem para os ensaios

Notas:

• Para tamanho do lote até 150 unidades podem ser estabelecidos de comum acordo entre

comprador e fornecedor os valores do tamanho de Ac e de Re;

• Ac – Número de peças defeituosas que ainda permite aceitar o lote;

(10)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 10 de 14 Tamanho do

lote

Inspeção Geral (amostragem normal simples) Nível de inspeção I NQA 1,52 % Crítico NQA 4,0 % Grave NQA 10 % Tolerável Tamanho da amostra Ac Re Tamanho da amostra Ac Re Tamanho da amostra Ac Re Até 90 8 0 1 3 0 1 5 1 2 91 a 150 8 0 1 13 1 2 8 2 3 151 a 280 8 0 1 13 1 2 13 3 4 281 a 500 32 1 2 20 2 3 20 5 6 501 a 1200 32 1 2 32 3 4 32 7 8 1201 a 3200 50 2 3 50 5 6 50 10 11 3201 a 10000 50 3 4 80 7 8 80 14 15

Tabela 3: Planos de amostragem para a inspeção geral.

Notas:

• Para tamanho do lote até 90 unidades podem ser estabelecidos de comum acordo entre comprador

e fornecedor os valores do tamanho de Ac e de Re;

• Ac – Número de peças defeituosas que ainda permite aceitar o lote;

• Re - Número de peças defeituosas que implica na rejeição do lote.

6. Homologação

Para homologação na RGE Sul, a empresa proponente deve apresentar amostra(s) por código proposto para testes de aplicação, bem como apresentação de relatório de ensaios realizados no máximo há 5 anos da data da apresentação.

Os ensaios para homologação devem, obrigatoriamente, ser realizados em laboratório independente e de reconhecida idoneidade, previamente aprovado pela RGE Sul.

7. Garantia e Assistência Técnica

O poste deverá ser garantido pelo fornecedor contra falhas ou defeitos de funcionamento que venham a ocorrer no período mínimo de 12 (doze) meses a partir da data da entrega ou período estipulado pelo Pedido de Compra, prevalecendo o maior.

O proponente deverá detalhar na proposta os critérios adotados para a prestação de serviços de manutenção, assistência técnica e calibração para os produtos ofertados, tanto para cobertura de falhas de fabricação ocorridas no período de garantia quanto para consertos ou recuperação de iniciativas da RGE Sul.

8. Requisitos ambientais

A RGE Sul tem entre suas premissas a responsabilidade ambiental, desta forma, todo o serviço executado pelos fornecedores/prestadores de serviços e seus subcontratados, bem como todos os

(11)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 11 de 14 materiais utilizados nesses serviços e os resíduos gerados durante a execução dos mesmos, deverão atender integralmente todas as leis (federal, estadual e municipal) aplicáveis a sua atividade, tomando todas as medidas cabíveis para controlar impactos, prevenir incidentes e/ou acidentes ambientais.

O fornecedor/prestador de serviço será o único e exclusivo responsável pelo cumprimento de todas as normas municipais, estaduais e federais concernentes à proteção do meio ambiente, ao manuseio, acondicionamento, transporte e destinação final dos produtos e dos resíduos gerados que estiverem sob sua responsabilidade, seu tratamento e destinação final, respondendo por quaisquer multas, penalidades ou outras que eventualmente lhe sejam impostas face ao descumprimento de quaisquer normas, bem como por ações administrativas ou judiciais, mesmo àquelas impostas contra a Contratante, mas que sejam decorrentes da execução do presente Contrato, de maneira a manter a Contratante sempre a salvo de quaisquer reclamações.

Quando o fornecedor e/ou prestador de serviço atuar em nome da RGE Sul e/ou em nossas instalações, esta deverá trabalhar em consonância as normas e procedimentos internos da RGE Sul, legislação ambiental vigente e com a Política de Sustentabilidade da empresa.

O fornecedor e/ou prestador de serviço fica responsável pela identificação, acondicionamento, armazenamento, transporte e destinação de todos os resíduos gerados nos serviços prestados de acordo com a legislação ambiental vigente. Os resíduos gerados deverão ser destinados para locais autorizados pelos órgãos ambientais, dando preferência para empresas que realizam seu reaproveitamento (reciclagem, descontaminação, reaproveitamento, reuso, bio-remediação, co-processamento, etc.). O armazenamento dos resíduos deverá seguir a legislação ambiental vigente e as normas internas da RGE Sul.

A destinação das embalagens de inseticidas, herbicidas ou outros produtos químicos, deverá atender as recomendações descritas no rótulo do produto, em suas FISPQs, ou determinações legais.

As licenças ambientais dos receptores dos resíduos gerados poderão ser solicitadas pela RGE Sul a qualquer tempo. De acordo com o grau de risco, a RGE Sul por meio da Área Corporativa de Segurança e Meio Ambiente, em conjunto com a Gerência de Engenharia e Obras, realizará Auditoria Integrada de Meio Ambiente, Saúde e Segurança do Trabalho Ambiental nas instalações da empresa.

A empresa tratará como diferenciadas as empresas que comprovem sua boa conduta ambiental, podendo este ser um critério de desempate.

Quanto ao fornecimento de

Materiais e

É proibido utilizar estopas e panos de limpeza convencionais em atividades que envolvam manutenção de equipamentos e áreas operacionais. A contratada deverá utilizar toalhas industriais reutilizadas (contrato de comodato ou aluguel).

(12)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 12 de 14 Equipamentos

É proibida a utilização de veículos que não estejam cumprindo a legislação vigente.

Recomendamos o abastecimento em postos de combustível que estejam

licenciados pela FEPAM, FATMA IAP, CETESB ou Órgão Ambiental responsável.

Durante a manutenção de equipamentos ou recebimento de cilindros de gases contendo SF6, não deverá ser efetuada a liberação do gás para a atmosfera.

É proibido o fornecimento de quaisquer materiais contendo amianto em sua composição, especialmente telhas e caixas d’água. Proibido também o uso deste material na construção de edificações temporárias ou permanentes dentro de nossas instalações.

É proibida a compra e/ou utilização de madeiras nativas, sem comprovação de certificado de origem.

É proibido o fornecimento ou uso de produtos florestais de espécies ameaçadas de extinção, conforme legislação ambiental vigente.

Produtos importados em embalagens de madeira, provenientes de países

estrangeiros tais como: USA, Japão, China, Coréia do Norte e Coréia do Sul ou que em sua rota de transporte, passem por esses países devem apresentar o

Documento de fiscalização fitossanitária contra o Besouro da China e/ou outras espécies quem apresentem riscos a biodiversidade.

Todo papel de impressão deverá ser adquirido de empresas que possuam a certificação FSC (Forest Stewardship Council). Deverá ser dada prioridade a aquisição de papéis produzidos a partir da tecnologia ECF (Elemental Chlorine Free) e de empresas certificadas pela ISO 14.001.

Será dada preferência aos fornecedores de produtos e subprodutos de origem florestal, que possuírem a certificação FSC (Forest Stewardship Council).

(13)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 13 de 14 9. Código de Material SAP

9.1. Postes de Distribuição – Tripartidos

Item Código Descrição do Material

1 700463 POSTE FIBRA DE VIDRO 9 M 300 DAN

4 700681 POSTE CIRCULAR EM COMPÓSITO 9M 400DAN 5 700682 POSTE CIRCULAR EM COMPÓSITO 9M 600DAN 6 700683 POSTE CIRCULAR EM COMPÓSITO 11M 400DAN 7 700684 POSTE CIRCULAR EM COMPÓSITO 11M 600DAN 8 700685 POSTE CIRCULAR EM COMPÓSITO 12M 600DAN 9 700686 POSTE CIRCULAR EM COMPÓSITO 12M 400DAN

9.2. Postes de Distribuição – Inteiriços

Item Código Descrição do Material

1 700730 POSTE EM COMPÓSITO 9M 300DAN INTEIRIÇO 2 700731 POSTE EM COMPÓSITO 9M 400DAN INTEIRIÇO 3 700732 POSTE EM COMPÓSITO 9M 600DAN INTEIRIÇO 4 700733 POSTE EM COMPÓSITO 11M 300DAN INTEIRIÇO 5 700734 POSTE EM COMPÓSITO 11M 400DAN INTEIRIÇO 6 700735 POSTE EM COMPÓSITO 11M 600DAN INTEIRIÇO 7 700736 POSTE EM COMPÓSITO 12M 300DAN INTEIRIÇO 8 700737 POSTE EM COMPÓSITO 12M 400DAN INTEIRIÇO 9 700738 POSTE EM COMPÓSITO 12M 600DAN INTEIRIÇO

(14)

VERSÃO: 1.0

Reforçado com Fibra de Vidro Página 14 de 14 Anexo I – Desenho ilustrativo do poste de distribuição com suas dimensões

1 300 90 345 167 2 400 100 348 169 3 600 110 351 173 4 300 120 373 168 5 400 130 377 172 6 600 150 383 178 7 300 180 376 171 8 400 200 380 178 9 600 220 386 181 A±5 F±15 J±5 Traço Engastam ento±5 1200 1700 1000 1300 2775 T±5 M±5 1800 1875 1500 9 75 11 12 3025 3000 4525 4500 4525 4500 ITEM COMPRIME NTO NOMINAL L±0,05 (m ) RESISTÊNCIA NOMINAL Rn (daN) MASSA APROX. (kg) B±15 DIMENSÕES (m m )
