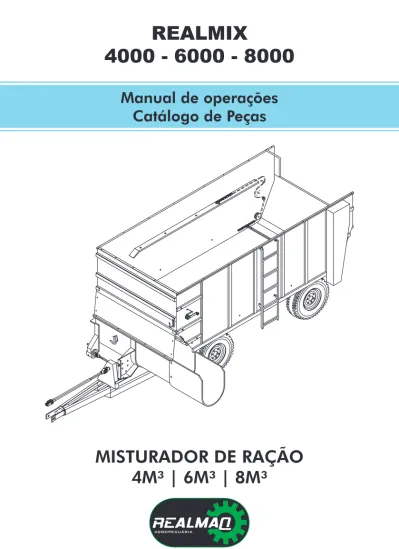

REALMIX

(1)

Manual de operações

Catálogo de Peças

MISTURADOR DE RAÇÃO

4M³ | 6M³ | 8M³

REALMIX

4000 - 6000 - 8000

(2)

(3)

MISTURADOR DE RAÇÃO Manual de Operações

Este manual divide-se em duas partes:

Primeira parte - Manual de Operação:

Destina-se a informar e habilitar o operador a trabalhar com a

máquina, preserva-la de quebra e obter melhor desempenho e

produção.

Segunda parte - Catálogo de Peças:

Visa facilitar o pedido de peças para reposição. A peça desejada

deverá ser identificada no desenho pela denominação e o número

de Código da Lista de Peças.

Portanto, recomendamos a leitura deste manual com atenção para

se obter segurança, bom rendimento, maior duração e um perfeito

desempenho da máquina.

Apresentação

Realmaq Indústria e Comércio de Máquinas

e Peças para Agropecuária

(4)

Índice

Pág. Garantia 05 Cliente 06 Manual de Operações Pág. 1.0 – Apresentação da Máquina 09 2.0 – Características Técnicas 10 3.0 – Capacidade 11 4.0 – Acoplamento 12

5.0 – Regulagem da esteira - esticador 13

6.0 – Lubrificação 14

7.0 – Sistema Eletrônico de Pesagem 15

8.0 – Recomendações finais 16

Catálogo de Peças

Pág.

Classificação dos Conjuntos 19

Recibo de Entrega 60

(5)

Garantia

A Garantia aqui expressa é de responsabilidade do revendedor a seu cliente e não deve ser objeto de enten-dimento direto entre o cliente e a Em-presa Realmaq Indústria e Comércio.

As condições abaixo descri-tas são básicas e serão consideradas sempre que o revendedor submeter a julgamento do Fabricante qualquer so-licitação para concessão da Garantia. 1º - A Realmaq Indústria e Comércio garante a máquina especificada no verso deste, somente ao primeiro com-prador, contra defeitos de material ou fabricação, dentro de um período de seis meses, a contar da data de entre-ga, comprovada pelo Certificado de Entrega.

2º - Quaisquer acessórios que não se-jam de nossa exclusiva fabricação, tais como: Rolamentos, Correias, Pneus, Câmaras de ar, Peças e materiais pe-recíveis, etc., não estão abrangidos por esta Garantia.

3º - A Garantia cobre exclusivamen-te o maexclusivamen-terial defeituoso, sendo que a mão-de-obra. O frete e outras despe-sas são de responsabilidade do reven-dedor.

4º - A Garantia tornar-se-á nula quan-do ficar positivaquan-do que o defeito ou quebra dói resultante do uso inade-quado da máquina, da inobservância das instruções.

5º - Exclui-se também da Garantia a máquina que sofreu reparos ou modi-ficações em oficinas que não perten-cem a nossa rede de revendedores, ou apresentarem defeitos devido a apli-cação de peças ou componentes não genuínos, indevidamente aplicados. 6º - Fica igualmente excluída da Ga-rantia a máquina que for descuidada de forma tal que venha a afetar a sua qualidade e segurança.

7º - Os defeitos de fabricação ou de material, objeto desta Garantia, não constituirão em nenhuma hipótese motivo para rescisão de contrato de compra e venda ou indenização de qualquer natureza.

8º - A Realmaq Indústria e Comércio reserva-se o direito de introduzir mo-dificações nos projetos se seus produ-tos e/ou aperfeiçoa-los sem que isso importe tem qualquer obrigação de aplica-los em produtos anteriormente fabricados.

(6)

REALMIX 4000 - 6000 - 8000

Manual de Operações MISTURADOR DE RAÇÃO

6

Rua ____________________________________ nº _

Cidade _________________________________ Est. _

Máquina _______________________Série _

nº ______________________________________________________

Revendedor ______________________________________________

Rua __________________________________ nº

Cidade _________________________________ Est. _

CEP ____ Fone

Nota Fiscal nº __________ Data da Compra //

Cliente

Para o Cliente

Declaro que recebi nesta data a máquina

es-pecificada neste manual, nova, em perfeito

estado mecânico e de funcionamento, e que

a modalidade de garantia foi por eu aceita.

Data da Compra //_

Assinatura do comprador

(7)

(8)

(9)

Equipamento construído para proporcionar durabilidade e

resistência ao conjunto, com baixo custo e versatilidade.

Sistema de tombamento, mistura e descarga rápida.

Excelente na mistura de qualquer espécie de alimento

ani-mal, silagem de milho, cana, sorgo, capim , farelos, concentrados,

sais ou outro tipo de matéria orgânica. Grande capacidade e

agi-lidade na mistura.

Processo de Mistura

Não necessita quantidade mínima para obter uma mistura

homogênea.

Quando utilizamos diferentes tipos de ingredientes, a

mis-tura completa desses alimentos assegura que o animal coma o

alimento correto e balanceado.

Um PH estável também é mantido no rúmen, reduzindo o

risco de problemas digestivos.

Vantagens:

- Mistura rápida gerando economia no combustível e manutenção

dos tratores;

- O processo de mistura não para mesmo após o inívio da

distri-buição nos cochos;

- Comporta de descarga mecânica ou hidráulica;

- Processa a homogeneização da mistura dos componentes;

- Ótima relação custo x benefício;

- Possui sistema de mistura de tombamento que proporciona uma

mistura rápida e homogênea;

- A descarga é feita pela lateral esquerda por meio de rosca sem

fim.

(10)

REALMIX 4000 - 6000 - 8000

10

2.0 – CARACTERÍSTICAS TÉCNICAS

Dimens. Modelos 4000 6000 8000 A 4,80 5,10 6,05 B 3,40 3,80 4,45 C - - - 0,91 2,30 D 2,20 2,45 2,65 E 1,75 1,90 2,10 F 1,86 1,60 1,86 G 2,10 2,60 2,65 Modelo 4000 6000 8000 Capacidade da máquina (Kg) 2000 2800 3500

Tempo de mistura (min) 3 a 5 3a 5 3 a 5

Tempo de descarga (min) 3 a 6 4 a 8 4 a 8

Peso aproximado da máquina (Kg) 1200 2300 2600

Pneus 750x16 750x16 750x16

Notas:

1 - Medias expressas em metros. 2 - Modelo 4000, um só eixo 3 - Modelo 6000 - rodado tandem

(11)

3.0 – CAPACIDADE

O uso do equipamento acima da capacidade de carga

isentará a empresa sobre qualquer garantia.

(12)

REALMIX 4000 - 6000 - 8000

12

O acoplamento ao trator é feito pelo cabeçalho á barra de

tração no trator e pelo cardan à tomada de força do mesmo.

4.0 – ACOPLAMENTO

(13)

5.0 – REGULAGEM DA ESTEIRA - ESTICADOR

A regulagem da esteira é necessária sempre que observar

que a tampa móvel “a” estiver parada ( inerte ) durante o

funcio-namento do misturador. Portanto um leve movimento no sentido

longitudinal da referida tampa é normal e natural, para esta

regu-lagem proceder da seguinte forma:

1 - Soltar a contra porca “b”.

2 - Girar o fuso regulador “c” no sentido horário até que perceba

que a tampa “a” esteja novamente em movimento, conforme

citado anteriormente.

(14)

REALMIX 4000 - 6000 - 8000

14

6.0 – LUBRIFICAÇÃO

Óleo SAE 140 – V

erificar e completar o nível de óleo a cada 120 horas

Graxa Multipurpose – L

ubrificar a cada 120 horas de trabalho

Graxa Multipurpose – L

(15)

Caso tenha optado pelo “Sistema Eletrô-nico de Pesagem” no seu equipamento, quando for utilizá-lo observar os seguintes critérios:

► Certifique se o seu modelo de

carre-gador possui a chave com as opções de 110=220, a chave normalmente esta lo-calizada na lateral do corpo do carregador próximo a base. Coloque a chave na posi-ção conforme a voltagem do local.

► Caso o seu carregador não possua a

chave citada acima, isto indica que o mes-mo é bi volt, não sendo necessário natural-mente o procedimento citado.

► Recomenda-se que a primeira carga

seja de aproximadamente 12 h.

► Nas cargas subseqüentes em média 6

horas, evite longos períodos de carga, su-periores a 24 horas por exemplo, pois a mesma em excesso pode diminuir a vida útil da bateria.

► Quando o carregador não estiver sendo

utilizado desligue-o da tomada.

Para carregar a bateria proceda na seguinte maneira:

► O cabo a ser conectado ao carregador

é o mesmo que interliga bateria/indicador, caso ele esteja conectado no indicador basta desconecta-lo e liga-lo ao carrega-dor, e este a tomada, como mostra a figura acima.

► Quando a bateria estiver carregada

desconecte o cabo do carregador e retorne ao indicador.

A chave liga/desliga do sistema foi colo-cada estrategicamente atrás do indicador alfa, para inibir o acesso a mesmo, evitan-do que pessoas próximas evitan-do equipamento fiquem acionando-a desnecessariamente podendo danificar o sistema.

(16)

REALMIX 4000 - 6000 - 8000

16

Recomendações técnicas de uso realmix 4000-6000-8000

01 – Após usar o equipamento, este deve ser lavado e em seqüência lubrificar todos os pontos de lubrificação (indicados na página 14) a cada 10 h de uso. 02 – Manter os parafusos entre o chassi e a estrutura sempre apertados. 03 – Manter os pneus sempre com pressão em 55 libras (indicados no aro). 04 – Verificar se as correntes dianteira e lateral não estão muito esticadas. 05 – Verificar a tensão da esteira interna obs.: caso fique muito esticada, o desgaste das roldanas poderá ser precoce, e caso fique com muita folga, poderá ‘pular’ o dente da engrenagem.

06 – A cada 02 dias, funcionar o vagão vazio e verifique todas as roldanas se estão trabalhando. Caso tenha entrado silagem em alguma, com a máquina desligada, destravar a roldana e refazer a verificação.

07 – Na caixa de transmissão, repor o óleo apenas se verificar que algum retentor tenha danificado e ocorrendo vazamento. Se perceber algum som diferente na caixa, será preciso fazer a verificação dos rolamentos. Caso tenha rolamento danificado, é preciso trocá-lo para não comprometer as engrena-gens.

08 – A cada 20 dias verificar os rolamentos do eixo principal do misturador. 09 – Nunca encher o vagão acima das correntes (esteira).

(17)

MISTURADOR DE RAÇÃO Catálogo de Peças

(18)

(19)

Pág.

1.0 – Conjunto chassi e rodagem - 4000

20 2.0 – Conjunto chassi e rodagem - 6000

22 3.0 – Conjunto roda dianteira e trazeira - 8000

24 4.0 – Berço do sem fim

26 5.0 – Estrutura

28 6.0 – Transmissão

30 7.0 – Rosca sem fim

32 8.0 – Conjunto acionamento do misturador

34 9.0 – Conjunto roldanas dianteiras

36 10.0 – Transmissão do misturador

38 11.0 – Redutor dianteiro realmix 4000

40 12.0 – Redutor dianteiro realmix 6000 - 8000

42 13.0 – Redutor traseiro realmix 4000

44 14.0 – Redutor traseiro realmix 6000 - 8000

46 15.0 – Redutor traseiro - fixação

48 16.0 – Sistema esticador da corrente

50 17.0 – Opcional - fixação do conjunto da balança

52 18.0 – Opcional - conjunto da balança

54 19.0 – Opcional - conjunto do indicador da balança

56 20.0 – Opcional - descarga hidraulica

58

(20)

REALMIX 4000 - 6000 - 8000

Catálogo de Peças MISTURADOR DE RAÇÃO

20

(21)

Item Especificação Código Qtd.

1 Chassi Real Mix 4000 1037

2 Retentor 0517 1010 3 Rolamento 30210 1011 4 Cubo da roda 1012 5 Rolamento 30207 1013 6 Arruela reforçada 1” 1014 7 Porca castelo 1” 1015 8 Calota do cubo 1016 9 Engraxadeira reta 1/8” BSP 1017 10 Parafuso cravo 9/16” x 1 3/4” 1018 11 Contra pino 3/16” x 1/2” 1019 12 Aro 16 1020 13 Porca cônica 9/16” 1021 14 Câmara de ar 700 x 15 1022 15 Pneu 7.50 x 16 1023

(22)

REALMIX 4000 - 6000 - 8000

22

(23)

1 Chassi Real Mix 6000 1038

2 Pino de Articulação do Eixo Tandem 1039

3 Pino de Sustentação do Eixo Tandem 1040

4 Eixo Tandem 1041 5 Retentor 0517 1010 6 Rolamento 30210 1011 7 Cubo da roda 1012 8 Rolamento 30207 1013 9 Arruela reforçada 1” 1014 10 Porca castelo 1” 1015 11 Calota do cubo 1016 12 Engraxadeira reta 1/8” BSP 1017 13 Parafuso cravo 9/16” x 1 3/4” 1018 14 Contra pino 3/16” x 1/2” 1019 15 Aro 16 1020 16 Porca cônica 9/16” 1021 17 Câmara de ar 700 x 15 1022 18 Pneu 7.50 x 16 1023

(24)

REALMIX 4000 - 6000 - 8000

24

(25)

Item Especificação Código Qtd. 1 Pino de art. Barra direção 1001

2 Parafuso 3/8” x 2 1/2” 1002 3 Porca sextavada 3/8” 1003 4 Parafuso sextavado 9/16” x 4” 1004 5 Barra de direção 1005 6 Porca sextavada 9/16” 1006 7 Bucha de articulação da manga de eixo 1007 8 Manga de eixo lado direito 1008 9 Manga de eixo lado esquerdo 1009 10 Retentor 0517 1010 11 Rolamento 30210 1011 12 Cubo da roda 1012 13 Rolamento 30207 1013 14 Arruela reforçada 1” 1014 15 Porca castelo 1” 1015 16 Calota do cubo 1016 17 Engraxadeira reta 1/8” BSP 1017 18 Parafuso cravo 9/16” x 1 3/4” 1018 19 Contra-pino 3/16” x 1/2” 1019 20 Aro 16 1020 21 Porca cônica 9/16” 1021 22 Câmara de ar 700 x 15 1022 23 Pneu 7.50 x 16 1023 24 Bucha espaçadora do chassi 1024 25 Porca sextavada 9/16” 1025 26 Parafuso 9/16” x 4 1/2” 1026 27 Eixo de articulação da balança 1027 28 Eixo da balança traseira 1028 29 Engraxadeira 45º 1/8” BSP 1029 30 Parafuso especial 9/16” manga de eixo 1030 31 Aruela da manga de eixo 1031 32 Bucha fundida da manga de eixo 1032 33 Cabeçalho 1033 34 Botinha 1034 35 Pino de ligação botinha e chassi 1035 36 Pino de ligação botinha e cabeçalho 1036

(26)

REALMIX 4000 - 6000 - 8000

26

(27)

1 Parafuso Sextavado 3/8” 1101

2 Arruela lisa 3/8” 1102

3 Proteção da rosca lado direito 1103

4 Presilha 1/4” 1104

5 Parafuso Sextavado 3/8” x 3/4” 1105

6 Porca sextavada 3/8” 1106

7 Engraxadeira reta 3/8” 1107

8 Protetor da corrente frontal 1108

9 Berço do sem fim 1109

10 Cinta da borracha de descarga 1110

11 Parafuso sextavado 7/16” x 1” 1111

12 Proteção da rosca lado esquerdo 1112

13 Borracha de descarga 1113

16 Eixo do carretel 1116

17 Carretel 1117

18 Anel elástico E20 1118

19 Manivela do carretel 1119

20 Maçaneta 7/16” 1120

21 Trava do carretel 1121

22 Tampa frontal móvel 1122

23 Cabo de aço 1/4” 1123

24 Pino de art. da tampa frontal 1124

25 Suporte da mola 1125

26 Mola da tampa 1126

(28)

REALMIX 4000 - 6000 - 8000

28

(29)

1 Complemento superior direito 1201

2 Complemento superior esquerdo 1202

3 Complemento superioir frontal 1203

4 Parafuso sextavado 3/8” x 3/4” 1204

6 Carenagem interna da esteira lado direito R 4000 1206 - A

Carenagem interna da esteira lado direito R 6000 1206 - B

Carenagem interna da esteira lado direito R 8000 1206 - C

7 Carenagem interna da esteira lado esquerdo R 4000 1207 - A

Carenagem interna da esteira lado esquerdo R 6000 1207 - B Carenagem interna da esteira lado esquerdo R 8000 1207 - C

8 Guia da esteira 1208

9 Parafuso francês 3/8” x 2” 1209

(30)

REALMIX 4000 - 6000 - 8000

30

(31)

1 Cardan de acionamento da rosca sem fim R 4000 1301 - A

Cardan de acionamento da rosca sem fim R 6000 1301 - B Cardan de acionamento da rosca sem fim R 8000 1301 - C

2 Redutor Frontal R 4000 1302 - A

Redutor Frontal R 6000/8000 1302 - B

3 Chaveta 3/8” x 40 mm 1303

4 Engrenagem Z11 ASA 80 1304

5 Parafuso allen 3/8” x 1/2” 1305

6 Cardan principal c/ proteção Reamix 4000/6000 1306 - A

Cardan principal c/ proteção Reamix 8000 1306 - B

7 Corrente ASA 80 frontal 1307

8 Engrenagem Z21 ASA 80 1308

9 Anel elástico I 80 1309

10 Tampa proteção do mancal 1310

11 Rolamento 6307 1311

12 Engraxadeira reta 1/8” BSP 1312

13 Mancal com base 85 mm 1313

14 Chaveta 5/16” x 40 mm 1314

15 Eixo frezado da engrenagem Z21 1315

16 Cardan maior inferior Realmix 4000 1316 - A

Cardan maior inferior Realmix 6000 1316 - B

(32)

REALMIX 4000 - 6000 - 8000

32

(33)

2 Carenagem direita 1402

3 Base de sustentação da rosca 1403

4 Parafuso sextavado 1/2” x 1 1/4” 1404 5 Engraxadeira 3/8” 1405 6 Porca sextavada 3/8” 1406 7 Porca sextavada 1/2” 1407 8 Engrenagem Z24 ASA 60 1408 9 Parafuso sextavado 1/2” x 1 1/2” 1409 10 Mancal de orelha 80 mm 1410 11 Anel elástico E 30 1411 12 Rolamento 6206 1412 13 Mancal de orelha 62 mm 1413 14 Corrente ASA 60 1414 15 Porca sextavada 9/16” 1415 16 Arruela lisa 9/16” 1416

17 Esticador de nylon da corrente 1417

18 Rolamento 6208 1418 19 Chaveta 5/16” x 50 mm 1419 20 Engrenagem Z16 ASA 60 1420 21 Anel elástico I 72 1421 22 Protetor do rolamento 1422 23 Rolamento 6207 1423

24 Eixo estriado de acion. Da rosca 1424

25 Rosca sem fim Realmix 4000 1425 - A

Rosca sem fim Realmix 6000 1425 - B

(34)

REALMIX 4000 - 6000 - 8000

34

(35)

MISTURADOR DE RAÇÃO Catálogo de Peças Item Especificação Código Qtd. 1 Fixador da borracha 1501 2 Parafuso sextavado 5/16” x 1” 1502 3 Porca sextavada 3/8” 1503 4 Parafuso sextavado 5/8” x 1 3/4” 8.8 1504 5

Travessa da esteira Realmix 4000

1505 - A

1505 - B

1505 - C 6 Porca sextavada 5/16” 1506 7 Borracha do raspador 1507 8 Suporte da borracha 1508 9 Parafuso sextavado 1509 10 Roldana lisa 1510 11

Arruela lisa reforçada 1 1/2”

1511 12 Contra pino 1/4” x 2” 1512 13 Engraxadeira reta 1513 14 Porca sextavada 5/8” 1514 15 Parafuso sextavado 1515 16 Parafuso allen 3/8” x 3/4” 1516 17

Eixo da carretilha dentada R 4000

1517 - A

1517 - B

1517 - C 18 Chaveta 1/2” x 100 mm 1518 19 Carretilha dentada R 4000 1519 - A Carretilha dentada R 6000/8000 1519 - B Item Especificação Código Qtd. 20

Parafuso sextavado 5/8” x 1 1/2” aço

1520 21 Mancal F211 Realmix 4000 1521 Mancal F213 Realmix 6000 1522 Mancal F213 Realmix 8000 1523 22 Porca parloque 5/8” 1524 23 Rolamento UC 211 1525 Rolamento UC 213 1526 Rolamento UC 213 1527 24 Engraxadeira reta 1528

(36)

REALMIX 4000 - 6000 - 8000

36

(37)

1 Contra pino 1/4” x 2” 1601

2 Arruela lisa reforçada 1 1/2” 1602

3 Roldana lisa 1510

4 Raspador da roldana lisa 1604

6 Escada 1606

9 Parafuso sextavado 1609

10 Conjunto da esteira Realmix 4000 1610

Conjunto da esteira Realmix 6000 1611

(38)

REALMIX 4000 - 6000 - 8000

38

(39)

1 Parafuso sextavado 1/2” x 1 1/4” 1701

2 Chaveta 1/2” x 70 mm 1702

3 Engrenagem 57 Z ASA 80 1703

4 Capo das engrenagens 1704

5 Maçaneta 7/16” 1705

6 Parafuso 3/8” x 1/2” allen 1706

7 Corrente maior lateral ASA 80 R 4000 1707 - A

Corrente maior lateral ASA 80 R 6000 1707 - B

Corrente maior lateral ASA 80 R 8000 1707 - C

8 Engrenagem 12 Z ASA 80 1708 9 Engrenagem 12 Z do esticador 1709 10 Anel elástico E 25 1710 11 Rolamento 6205 1711 12 Anel elástico I 52 1712 13 Macho do esticador 1713 14 Mola do esticador 1714 15 Agulha do esticador 1715 16 Porca sextavada 3/8” 1716 17 Parafuso sextavado 1/2” x 1 1/2” 1717 18 Arruela lisa 1/2” 1718 19 Anel elástico I 85 1719 20 Protetor do mancal 1720 21 Rolamento 6209 1721

22 Mancal com base 85 mm R 4000 1722 - A

Mancal com base 85 mm Reforçado R 6000/8000 1722 - B

23 Eixo estriado traseiro R 4000 1723 - A

Eixo estriado traseiro R 6000/8000 1723 - B

(40)

REALMIX 4000 - 6000 - 8000

40

(41)

2 Flange do redutor 1802

3 Eixo pinhão do redutor Realmix 4000 1803

4 Anel elástico E 25 1804

6 Retentor 1806

8 Eixo da coroa Realmix 4000 1808

9 Junta de velumóide 1809

11 Tampa cega do redutor 1811

12 Junta de velumóide 92 mm 1812

14 Plug 1/2” 1814

15 Tampa com furo do redutor 1815

(42)

REALMIX 4000 - 6000 - 8000

42

(43)

1 Retentor BR 27 1817

5 Eixo da coroa ref. 8816602 1821

6 Eixo pinhão ref. 8411805 1822

7 Anel elástico E 38 1823

8 Retentor tampa TA 17 1824

9 Respiro RP 01 1825

10 Coroa/engrenagem cônica ref. 85118 HD 1826

12 Parafuso M6 x 1” 1828

13 Tampão do nível 1829

14 Tampa da caixa 1830

(44)

REALMIX 4000 - 6000 - 8000

44

(45)

1 Retentor RR 27 1901

5 Eixo da Coroa ref. 8817402 1905

6 Eixo pinhão ref. 8411902 1906

7 Anel Elástico E 38 1907

8 Tampa TA 17 1908

10 Engrenagem cônica ref. 85119 1910

11 Arruela 1/4” 1911

(46)

REALMIX 4000 - 6000 - 8000

46

(47)

1 Retentor incobo 11651 2000

5 Eixo da coroa ref. 88114-02 2004

6 Eixo pinhão ref. 88107-02 2005

7 Anel elástico E45 2006

8 Tampa TA 2007

10 Engrenagem cônica ref. 8590 hd 2009

11 Arruela 1/4” 2010

(48)

REALMIX 4000 - 6000 - 8000

48

(49)

1 Eixo de ligação do redutor 2101

2 Luva estriada 2102 3 Redutor traseiro 2103 4 Porca sextavada 1/2” 2104 5 Mancal de orelha 80 mm 2105 6 Rolamento 6307 2106 7 Encosto do rolamento 2107 8 Parafuso sextavado 1/2” x 1 1/2” 2108 9 Arruela lisa 2109 10 Parafuso 2110

(50)

REALMIX 4000 - 6000 - 8000

50

(51)

1 Graxeira reta 1/8” BSP 2200

2 Parafuso sextavado 5/8” x 1 1/4” 2201

3 Arruela de regulagem do esticador 2202

4 Proteção do esticador direito 2203

5 Caixa do esticador direita 2204

6 Suporte fixação do esticador 2205

7 Contra pino 2” x 5/16” 2206

8 Parafuso sextavado 1” x 7/16” 2207

9 Agulha do esticador 2208

10 Porca sextavada da agulha 2209

11 Bucha de apoio da mola 2210

12 Mola de 5 espiras 2211

13 Arruela 75 x 45 x 1/8” 2212

14 Roldana do esticador 2213

15 Bucha de bronze da roldana 2214

16 Eixo de apoio da mola 2215

17 Caixa do esticador esquerda 2216

(52)

REALMIX 4000 - 6000 - 8000

52

(53)

1 Porca sextavada 5/8” parloq 2301

2 Mancal da balança 2302

3 Célula de carga 2303

4 Parafuso aço sextavado 5/8” x 2” 2304

5 Parafuso aço sextavado 1/2” x 3” 2305

6 Bucha trava da célula de carga 2306

8 Caixa de junção 2308

9 Porca sextavada parloq 1/4” 2309

10 Parafuso sextavado parloq 3/8” x 3/4” 2310

11 Cahapa de fixação da bateria 2311

12 Bateria 2312

(54)

REALMIX 4000 - 6000 - 8000

54

(55)

1 Indicador de pesagem 2401

2 Cabo das células de carga 2402

3 Células de carga 2303

4 Caixa de junção 2308

5 Cabo da bateria 2405

6 Carregador da bateria 2406

(56)

REALMIX 4000 - 6000 - 8000

56

(57)

1 Indicador de pesagem 2401

2 Visor da caixa do indicador 2502

(58)

REALMIX 4000 - 6000 - 8000

58

(59)

1 Conjunto de mangueira do pistão 2601

2 Niple de ligação das mangueiras 2602

3 Pistão 2603

(60)

REALMIX 4000 - 6000 - 8000

60

Para R

ealmaq R

eformas e P

eças para Agropecuária

Declaro que recebi nesta data a máquina deste manual, nova, em perfeito estado

mecânico e de funcionamento, e que a modalidade de garantia foi por eu aceita.

Data da Compra _/_/___

Assinatura do Comprador

Assinatura do Revendedor

Para o R

evendedor

Declaro que recebi nesta data a máquina deste manual, nova, em perfeito estado

mecânico e de funcionamento, e que a modalidade de garantia foi por eu aceita.

Data da compra _/_/___

Assinatura do Comprador

(61)

Cliente _______________________________________________________________________

Rua

___________________________________________ nº

_______CEP

________________

Cidade

___________________________________________Estado

_____________________

Revendedor ___________________________________________________________________

Rua

___________________________________________ nº

_______CEP

________________

Cidade

___________________________________________Estado

_____________________

Nota F

iscal

nº ________________________________Data da Compra//

Certificado de Entrega

Cliente _______________________________________________________________________

Rua

___________________________________________ nº

_______CEP

________________

Cidade

___________________________________________Estado

_____________________

Revendedor ___________________________________________________________________

Rua

___________________________________________ nº

_______CEP

________________

Cidade

___________________________________________Estado

_____________________

Nota F

iscal

nº ________________________________Data da Compra//

Certificado de Entrega

(62)

REALMIX

Manual de operações

Catálogo de Peças

MISTURADOR DE RAÇÃO

4M³ | 6M³ | 8M³

REALMIX

4000 - 6000 - 8000

Este manual divide-se em duas partes:

Primeira parte - Manual de Operação:

Destina-se a informar e habilitar o operador a trabalhar com a

máquina, preserva-la de quebra e obter melhor desempenho e

produção.

Segunda parte - Catálogo de Peças:

Visa facilitar o pedido de peças para reposição. A peça desejada

deverá ser identificada no desenho pela denominação e o número

de Código da Lista de Peças.

Portanto, recomendamos a leitura deste manual com atenção para

se obter segurança, bom rendimento, maior duração e um perfeito

desempenho da máquina.

Apresentação

Realmaq Indústria e Comércio de Máquinas

e Peças para Agropecuária

Índice

Garantia

Rua __________________________________________ nº _______

Cidade _______________________________________ Est. _______

Máquina _________________________________Série ___________

nº ______________________________________________________

Revendedor ______________________________________________

Rua __________________________________________ nº ________

Cidade _______________________________________ Est. _______

CEP __________________________ Fone ______________________

Nota Fiscal nº ______________ Data da Compra ____/____/____

Cliente

Para o Cliente

Declaro que recebi nesta data a máquina

es-pecificada neste manual, nova, em perfeito

estado mecânico e de funcionamento, e que

a modalidade de garantia foi por eu aceita.

Data da Compra ____/____/_____

Assinatura do comprador

Equipamento construído para proporcionar durabilidade e

resistência ao conjunto, com baixo custo e versatilidade.

Sistema de tombamento, mistura e descarga rápida.

Excelente na mistura de qualquer espécie de alimento

ani-mal, silagem de milho, cana, sorgo, capim , farelos, concentrados,

sais ou outro tipo de matéria orgânica. Grande capacidade e

agi-lidade na mistura.

Processo de Mistura

Não necessita quantidade mínima para obter uma mistura

homogênea.

Quando utilizamos diferentes tipos de ingredientes, a

mis-tura completa desses alimentos assegura que o animal coma o

alimento correto e balanceado.

Um PH estável também é mantido no rúmen, reduzindo o

risco de problemas digestivos.

Vantagens:

- Mistura rápida gerando economia no combustível e manutenção

dos tratores;

- O processo de mistura não para mesmo após o inívio da

distri-buição nos cochos;

- Comporta de descarga mecânica ou hidráulica;

- Processa a homogeneização da mistura dos componentes;

- Ótima relação custo x benefício;

- Possui sistema de mistura de tombamento que proporciona uma

mistura rápida e homogênea;

- A descarga é feita pela lateral esquerda por meio de rosca sem

fim.

2.0 – CARACTERÍSTICAS TÉCNICAS

Notas:

3.0 – CAPACIDADE

O uso do equipamento acima da capacidade de carga

isentará a empresa sobre qualquer garantia.

O acoplamento ao trator é feito pelo cabeçalho á barra de

tração no trator e pelo cardan à tomada de força do mesmo.

4.0 – ACOPLAMENTO

5.0 – REGULAGEM DA ESTEIRA - ESTICADOR

A regulagem da esteira é necessária sempre que observar

que a tampa móvel “a” estiver parada ( inerte ) durante o

funcio-namento do misturador. Portanto um leve movimento no sentido

Rua ____________________________________ nº _

Cidade _________________________________ Est. _

Máquina _______________________Série _

Rua __________________________________ nº

Cidade _________________________________ Est. _

CEP ____ Fone

Nota Fiscal nº __________ Data da Compra //

Data da Compra //_

Data da Compra _/_/___

Data da compra _/_/___
