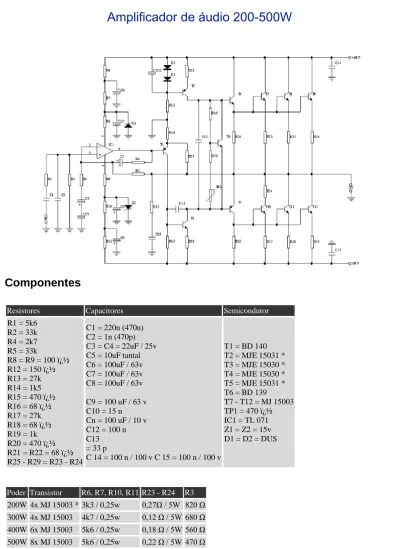

Amplificador de áudio 200-500W

Componentes

Resistores Capacitores Semicondutor

R1 = 5k6 R2 = 33k R4 = 2k7 R5 = 33k R8 = R9 = 100 � R12 = 150 � R13 = 27k R14 = 1k5 R15 = 470 � R16 = 68 � R17 = 27k R18 = 68 � R19 = 1k R20 = 470 � R21 = R22 = 68 � R25 - R29 = R23 - R24 C1 = 220n (470n) C2 = 1n (470p) C3 = C4 = 22uF / 25v C5 = 10uF tantal C6 = 100uF / 63v C7 = 100uF / 63v C8 = 100uF / 63v C9 = 100 uF / 63 v C10 = 15 n Cn = 100 uF / 10 v C12 = 100 n C13 = 33 p C 14 = 100 n / 100 v C 15 = 100 n / 100 v T1 = BD 140 T2 = MJE 15031 * T3 = MJE 15030 * T4 = MJE 15030 * T5 = MJE 15031 * T6 = BD 139 T7 - T12 = MJ 15003 TP1 = 470 � IC1 = TL 071 Z1 = Z2 = 15v D1 = D2 = DUS Poder Transistor R6, R7, R10, R11 R23 - R24 R3 200W 4x MJ 15003 * 3k3 / 0,25w 0,27Ω / 5W 820 Ω 300W 4x MJ 15003 4k7 / 0,25w 0,12 Ω / 5W 680 Ω 400W 6x MJ 15003 5k6 / 0,25w 0,18 Ω / 5W 560 Ω 500W 8x MJ 15003 5k6 / 0,25w 0,22 Ω / 5W 470 Ω

(2)

Fonte de alimentação do amplificador

Potência / Saída Impedância Transformador Poder transf Eleger. Capacitor

200 w / 4 Ω 2x36v 300w 2x10.000uF / 80v 300 w / 4 Ω 2x44v 400w 2x15.000uF / 80v 400 w / 4 Ω 2x49v 550w 2x20.000uF / 100v 500 w / 4 Ω 2x54v 650w 2x20.000uF / 100v

PCB

(3)
