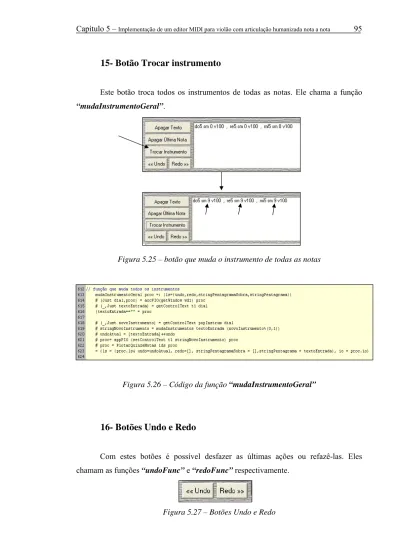

Figura 5.25 – botão que muda o instrumento de todas as notas
Figura 5.26 – Código da função “mudaInstrumentoGeral”
16- Botões Undo e Redo
Com estes botões é possível desfazer as últimas ações ou refazê-las. Eles chamam as funções “undoFunc” e “redoFunc” respectivamente.
Figura 5.28 – Código das funções “undoFunc” e “redoFunc”
17- Campo de visualização de partitura
Neste campo pode-se visualizar no pentagrama todas as notas que foram inseridas e seus respectivos timbres (representados pelos números de cor vermelha). O máximo de notas que podem ser visualizadas simultaneamente são 15 (quinze). Deste modo quando o usuário quer visualizar as outras notas ele deve utilizar o Scroll que faz a partitura “caminhar” nota a nota para esquerda ou direita. É possível também redesenhar o pentagrama quando isto for necessário.
Figura 5.29 – Campo de visualização de partituras
18- Botões Play e Stop
Os botões Play e Stop servem para ouvir a seqüência musical que está sendo criada e parar a execução da mesma, respectivamente.
Figura 5.30 – botões Stop e Play Nota musical Número do instrumento
Foram criadas algumas funções para manipulação dos dados contidos no campo de edição de texto e para visualização das notas no pentagrama, são elas:
● “criaNotaTexto” Æ Esta função cria a String de evento de nota formada pela nota musical, figura rítmica, número do instrumento e volume (exemplo: “do5 sm 2 v90”). Ela tem como argumento de entrada a String “nota” e o processo. Segue abaixo o fluxograma desta função.
Figura 5.31 – Fluxograma da função “criaNotaTexto”
Esta String é posteriormente concatenada no final da String contida no campo de edição de Texto.
Início
Lê a figura rítmica selecionada. Lê o tipo de figura (pontuada, tercina, ou normal) Lê o tipo de instrumento selecionadoFim
Lê o volume da nota Cria a String de evento de nota Testa se é nota melódica oudo acorde Testa se é primeira nota da música Acrescenta uma vírgula no início da String Sim Não Se nota melódica Se nota de acorde
Figura 5.32 – Código da função “criaNotaTexto”
● “PlotarQuinzeNotas”Æ Esta função cria a partitura plotando as figuras musicais no
pentagrama a partir dos eventos de notas contidos no campo de edição de texto. Veja a seguir o fluxograma desta função.
Figura 5.33 – Fluxograma da função “PlotarQuinzeNotas”
O processo de desenhar notas musicais em pentagramas está ricamente detalhado no trabalho de CAMARGO (2007) fornecido como material de apoio contido no CD, não sendo necessário inseri-lo no corpo desta dissertação.
Início
Lê o conteúdo do campo de edição de texto Separa todos os elementos utilizando a função “StringTokens”Testa se existem mais de 15 notas ou acordes
Fim
Sim
Não
Chama uma função recursiva que desenha
todas as notas no pentagrama Armazena-se apenas as
15 últimas notas melódicas ou acordes para serem desenhadas
Figura 5.34 – Código da função “PlotarQuinzeNotas”
“PlotarQuinzeNotas” deslocados de um índice a menos, ou seja, se numa seqüência
musical contendo 22 (vinte) notas visualiza-se as 15 (quinze) últimas ( da oitava até a vigésima segunda), a função “RolarEsquerda” plota as 15 (quinze) penúltimas (da sétima a vigésima primeira). Se chamada novamente, são plotadas as 15 (quinze) antepenúltimas (da sexta a vigésima ), e assim por diante.
Figura 5.35 – função “RolarEsquerda”
Figura 5.37 – Trecho do código da função “RolarDireita”
