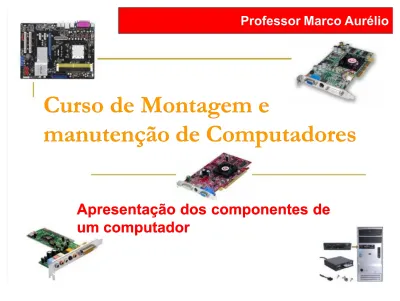

Curso de Montagem e

manutenção de Computadores

Apresentação dos componentes de

um computador

Professor Marco Aurélio

(2)

(3)

Essa Apresentação tem por finalidade ajudar

professores de curso de manutenção de

computadores.

Tem o objetivo de mostrar imagens de

dispositivos sem se fixar nas explicações que

devem ter seu conteúdo nas apostilas.

(4)

Essa Apresentação é LIVRE (FREE) e pode

ser usado por qualquer pessoa.

Pedimos apenas os créditos para:

Professor Marco Aurélio.

Muita imagens foram retiradas da internet.

Muita imagens foram retiradas da internet. Se algum proprietárioSe algum proprietário

reivindicar o direito de exposição de qualquer uma a mesma será

retirada imediatamente.

(5)

Conhecendo o computador e suas peças

Montagem e Manutenção de Computador

Os sistemas de computação são formados por um conjunto de elementos indispensáveis para seu funcionamento. Ele pode ser dividido em duas partes principais e estas partes podem ser subdivididas. Existem dois elementos básicos do sistema de computação.

HARDWARE: É a parte física. São as peças, as placas, os periféricos, enfim tudo que podemos tocar.

SOFTWARE: É a parte lógica (virtual) do sistema. São os programas que fazem o computador funcionar, sem estes o computador de hoje não serviria para nada, seria apenas um aparelho que não faria nada.

(6)

Como o computador é montado

O computador atual é baseado ainda na arquitetura dos primeiros micros da IBM. Todas as placas, cabos e peças são interligados em uma placa maior denominada Placa-Mãe. Para cada fim temos uma peça ou placa inteira para executar as tarefas. Por exemplo: temos um componente para retirar o vídeo do computador, outro para retirar o som e assim por diante.

(7)

Placa Mãe

É o ponto de ligação de todos os componentes do computador. Também chamada de Placa de sistema

(8)

(9)

ChipSet

Todo dispositivo ou placa de computador tem uma peça denominada CHIP responsável por desempenhar a função do dispositivo.

Na Placa-Mãe esse chip é chamado de CHIPSET e são dois:

Chipset Ponte Norte: Faz a comunicação do processador com as memórias, e em alguns casos com os barramentos de alta velocidade AGP e PCI Express. Também contém o vídeo onboard e é um chip quente, por isso usa sempre um dissipador de calor ou um cooler.

Chipset Ponte Sul: Abriga os controladores de HDs (ATA/IDE e SATA), portas USB, paralela, PS/2, serial, os barramentos PCI e ISA (que já não é usado mais em placas-mãe modernas), circuitos de som e rede.

(10)

(11)

(12)

Placa de Vídeo

É o dispositivo responsável por retirar (ou inserir) o sinal de vídeo do computador. As placas de vídeo tem um chip chamado de GPU (chip gráfico) responsável por todas as funções da placa.

(13)

(14)

Placa de Vídeo - Conectores

As placas de vídeo atuais podem contar com vários tipos de conectores (saída ou entrada). Nas placas mais simples existe somente o conector VGA, porém nas placas mais sofisticadas existem outros tipos.

Conector VGA (Video Graphics Array) Conector DVI (Digital Video Interface) Conector S-Video (Separated Video) Conector Vídeo Composto

(15)

(16)

(17)

Conector DVI

O conector DVI recebe um nome diferente para cada tipo de sinal que ele implementa:

DVI-D para somente digital

DVI-A para somente analógico

DVI-I para integrado, digital e analógico DVI-DL para dual link

(18)

(19)

(20)

(21)

(22)

Placa de Som

É o dispositivo responsável por

retirar (ou inserir) o sinal de áudio

do computador.

(23)

(24)

(25)

(26)

(27)

Placa de Som - Conectores O código de cores usado pelos conectores de

áudio analógicos é o seguinte: Rosa: Entrada para microfone (Mic in)

Azul: Entrada de linha (Line in)

Verde: Saída para caixas de som frontais (Front speakers out)

Preto (azul escuro): Saída para caixas de som traseiras (Rear speakers out) Laranja: Saída para caixa Central/subwoofer (Center/subwoofer out)

(28)

Placa de Modem

É o dispositivo responsável por

ligar o computador em uma linha

telefônica.

É ligado à linha telefônica através

de um conector RJ11.

Na placa tem 2 conectores: um para

a linha e outro para um telefone.

(29)

(30)

(31)

Placa de Rede

É o dispositivo responsável em ligar o computador em um sistema de rede.

Existem, hoje em dia, dois tipos básicos de placa de rede:

Cabo: Utiliza um conector RJ45 e usa cabo Par-Trançado (que contém 8 fios trançados identificados por padrão de cor) para transferir dados.

Rádio (Wireless): Utiliza uma antena e sinais de rádio frequência para transferir dados.

(32)

(33)

Placa de Rede – Conector RJ45

(34)

(35)

Disco Rígido - HD

É o dispositivo responsável em armazenar dados (Sistema Operacional, programas, arquivos e documentos) no computador.

Existem dois tipos básicos de HD:

HD IDE: O HD chamado de IDE é o mais antigo. Sua ligação com a placa mãe é feita através de um cabo FLAT e seu conector é ligado na IDE da placa.

HD SATA: Sua ligação com a placa mãe é feita através de um cabo SATA e seu conector é ligado no conector chamado SATA da placa.

(36)

(37)

(38)

Disco Rígido (HD) - Conectores

(39)

Disco Rígido (HD) - Cabos

Cabo IDE

Cabo SATA

(40)

Disco SSD

SSD (Solid State Disks) (discos de estado sólido) é um dispositivo responsável em armazenar dados (Sistema Operacional, programas, arquivos e documentos) no computador.

(41)

(42)

Drive Gravador CD - DVD

É o dispositivo responsável por ler ou gravar dados em um disco removível do tipo CD ou DVD.

Existem dois tipos básicos de drive:

Drive IDE: O Drive chamado de IDE é o mais antigo. Sua ligação com a placa mãe é feita através de um cabo FLAT e seu conector é ligado na IDE da placa.

Drive SATA: Sua ligação com a placa mãe é feita através de um cabo SATA e seu conector é ligado no conector chamado SATA da placa.

(43)

(44)

Drive Gravador de CD – DVD Conectores

(45)

Leitor Car

tão de Memória Frontal

É um dispositivo responsável por ler ou gravar É um dispositivo responsável por ler ou gravar dados em uma mídia removível do tipo Cartão dados em uma mídia removível do tipo Cartão de Memória.

de Memória.

Sua ligação com a placa mãe é feita por um Sua ligação com a placa mãe é feita por um cabo o qual é ligado direto no conector de USB cabo o qual é ligado direto no conector de USB Frontal da placa.

Frontal da placa.

Esse dispositivo também tem uma porta

(46)

Leitor de Cartão de Memória Frontal

(47)

Drive Disquete

É o dispositivo responsável por ler ou gravar É o dispositivo responsável por ler ou gravar dados em um disco

dados em um disco removível do tipo Disquete.removível do tipo Disquete. Sua ligação com a placa mãe é feita por um Sua ligação com a placa mãe é feita por um cabo FLAT e o conector da placa é chamado de cabo FLAT e o conector da placa é chamado de FLOPPY ou FDC.

(48)

(49)

(50)

Memória

É o dispositivo responsável por alocar (executar) programas, dados de configurações e parâmetros de software.

Existem alguns tipos de memória RAM e alguns tipos de Encapsulamento: •SIMM; •DIMM; •DIMM DDR •DIMM DDR 2 •DIMM DDR 3

(51)

Memória RAM - Encapsulamento

SIMM 72 Pinos

(52)

DIMM 168 Pinos

(53)

(54)

DIMM DDR2 240 Pinos

(55)

DIMM DDR3

(56)

(57)

Processador

Os processadores – por vezes chamados de

microprocessadores ou simplesmente CPU (Central Processing Unit) – são circuitos

integrados passíveis de serem programados para executar uma tarefa predefinida, basicamente manipulando e processando dados.

(58)

(59)

(60)

Processador - Soquete

Soquete é a base onde o processador é encaixado. Cada tipo de processador tem um soquete específico e existem muitos soquetes desde a criação dos processadores.

Seu modelo é representado por letras e números.

Soquete

(61)

(62)

Cooler

Do inglês refrigerador ou “resfriador” é um

componente responsável por resfriar o processador.

Cooler é o conjunto de FAN (ventilador ou ventoinha) mais o Dissipador (peça metálica), conjunto de resfriamento.

(63)

(64)

(65)

(66)

Fonte de Alimentação

A fonte de alimentação é o dispositivo responsável por fornecer energia elétrica aos componentes de um computador.

(67)

(68)

Fonte de Alimentação - Conectores

ATX 20 Pinos ATX 24 Pinos

ATX 24-20 Pinos

(69)

ATX P4 EPS 12V

SATA Molex

(70)

(71)

(72)

Fonte de Alimentação - Conectores Conectores ATX P4 e FAN

(73)

Fonte de Alimentação - Adaptadores

Molex para SATA Molex para ATX P4

(74)

Gabinete

Também chamado de Mini Torre (Torre) o Gabinete é onde vão ser alojados todos os componentes do computador.

(75)

(76)

(77)

Monitor de Vídeo

O Monitor é o dispositivo responsável por apresentar (mostrar) os sinais de vídeo (imagem) do computador.

Com o avanço tecnológico os monitores evoluíram muito e há no mercado vários tipos de monitores.

Monitor Tubo - CRT Monitor LCD

(78)

(79)

Monitor - Medida A medida do Monitor é dada em POLEGADAS e é considerado a distância entre os cantos da tela na DIAGONAL.

(80)

Barramento - Slot

Os Barramentos ou Slot de Expansão são meios de comunicação onde podemos ligar dispositivos externos para comunicação do computador.

Existem vários tipos de Barramentos: Barramento Interno ISA PCI AGP PCI Express IDE SATA

(81)

Barramento - SLOT

O Barramento Interno (Barramento Local) Utiliza comunicação paralela para conectar o processador à memória RAM.

O barramento Interno pode ser dividido em:

• Barramento de dados: por onde os dados circulam;

• Barramento de endereços: por onde a informação de endereço é

fornecida;

• Barramento de controle: informações adicionais(operação é de leitura ou

escrita).

(82)

(83)

Barramento - SLOT

O Barramento ou Slot de Expansão ISA é um tipo antigo e descontinuado que podia ligar placas de dispositivos para diversas finalidades (vídeo, som, modem, rede).

O barramento ISA (Industry Standard Architecture) possui as seguintes características:

• Transferências em grupos de 8 ou 16 bits • Clock de 8 MHz

(84)

(85)

Barramento - SLOT

O Barramento ou Slot de Expansão PCI é um tipo de SLOT que pode conectar placas de dispositivos para diversas finalidades (vídeo, som, modem, rede).

PCI (Peripheral Component Interconnect). Possui as seguintes características:

• Opera com 32 ou 64 bits

• Apresenta taxas de transferência de até 132 MB/s, com 32 bits • Possui suporte para o padrão PnP (Plug and Play)

(86)

(87)

Barramento - SLOT

O Barramento ou Slot de Expansão AGP é um tipo de SLOT que pode conectar somente placas de Vídeo.

A principal vantagem do AGP (Accelerated Graphics Port) é o uso de maior quantidade de memória para armazenamento de texturas para objetos tridimensionais, além da alta velocidade no acesso a essas texturas.

(88)

(89)

(90)

(91)

(92)

Barramento - SLOT

O Barramento ou Slot de Expansão PCI-Express é um tipo de SLOT que pode conectar placas de Vídeo.

(93)

(94)

(95)

Barramento - SLOT

O Barramento IDE (Integrated Device Electronics) serve à conexão do disco rígido, CD-ROM e outros dispositivos (chamados IDE).

(96)

(97)

Barramento - SLOT

O Barramento SATA (Serial ATA) ou (Serial Advanced Technology Attachment) serve à conexão do disco rígido, CD-ROM e outros dispositivos (chamados SATA).

(98)

(99)

Barramento - SLOT

O Barramento FDC (Floppy) serve para ligar o drive de disquete à placa mãe.

(100)

Barramento (SLOT)

(101)

Portas

de

Comunicaçã

o

-

E/S

(I/O)

As Portas de Comunicação - Entrada e Saída As Portas de Comunicação - Entrada e Saída (E/S) ou (I/O), servem para fazer o computador (E/S) ou (I/O), servem para fazer o computador se comunicar com o mundo externo ligando se comunicar com o mundo externo ligando dispositivos e periféricos.

dispositivos e periféricos.

Existem vários tipos de Porta de E / S: Existem vários tipos de Porta de E / S:

Porta Paralela

Porta Paralela – – LPTLPT

Porta de Serial

Porta de Serial – – COMCOM

Porta USB

Porta IrDA

(102)

Portas

Portas de de Comunicação Comunicação - - E/S E/S (I/O)(I/O)

Porta Paralela - LPT

A Porta LPT também chamada de Porta Paralela A Porta LPT também chamada de Porta Paralela (devido ao seu sistema de comunicação em paralelo) é (devido ao seu sistema de comunicação em paralelo) é uma porta de entrada e saída (E/S) ou (I/O).

uma porta de entrada e saída (E/S) ou (I/O). São ligadasSão ligadas por um conector DB25.

por um conector DB25.

Alguns dos periféricos que podem ser ligados na LPT: Alguns dos periféricos que podem ser ligados na LPT:

Impressora Impressora Scanner Scanner Alarmes Alarmes Roletas Roletas Cartão de Ponto Cartão de Ponto

(103)

(104)

Portas de Comunicação - E/S (I/O)

Porta Serial - COM

A Porta COM também chamada de Porta Serial (devido ao seu sistema de comunicação serial) é uma porta de entrada e saída (E/S) ou (I/O). São ligadas por um conector DB9.

Alguns dos periféricos que podem ser ligados na LPT: Mouse

Impressora de Cupom Fiscal Alarmes

Roletas

(105)

(106)

Porta USB

A Porta USB (Universal Serial Bus) é uma porta de entrada e saída (E/S) ou (I/O). Tem a vantagem de poder ligar 127 dispositivos por vez em uma única porta.

Pode-se ligar praticamente todos os tipos de periféricos na porta USB.

(107)

(108)

Portas

Portas de de Comunicação Comunicação - - E/S E/S (I/O)(I/O)

Porta USB 3

A Porta USB3 é uma porta de entrada e saída (E/S) ou A Porta USB3 é uma porta de entrada e saída (E/S) ou (I/O). É uma evolução da porta USB2 e sua principal (I/O). É uma evolução da porta USB2 e sua principal diferença e na velocidade de transferência de dados diferença e na velocidade de transferência de dados que é muito mais rápida.

que é muito mais rápida.

Pode-se ligar praticamente todos os tipos de Pode-se ligar praticamente todos os tipos de periféricos na porta USB3.

(109)

Porta de Comunicação

(110)

Porta USB 3 - Conectores

(111)

Conector USB Frontal

Em várias placas mãe existem conectores internos para ligar portas USB frontal. Esses conectores obdesem um padrão aonde são ligados fios que vão para as portas frontais.

(112)

(113)

(114)

Porta IrDA

O IrDA é uma Porta de comunicação E/S sem fios: a comunicação é feita através de luz infravermelha, da mesma forma que ocorre na comunicação do controle remoto da televisão. Pode-se ter até 126 periféricos IrDa

“interligado” com uma mesma porta.

O IrDA pode ser utilizado para conectar vários tipos de periféricos sem fio:

Teclado Mouse

Impressora Celular

(115)

(116)

Periféricos

Periféricos são dispositivos que ficam na parte de fora do computador. Existem vários tipos de periféricos e para desempenhar várias funções:

Scanner Data Show Ploter

Leitor de Códodigo de Barras HUB USB

(117)

Periféricos

Scanner

O Scanner é um periférico que copia uma imagem de superfícies (folhas) e as insere no sistema do computador.

(118)

(119)

Periféricos

DataShow

O DataShow é um periférico que projeta a imagem do computador em um telão. Geralmente usado em palestras, conferências e aulas.

(120)

(121)

Periféricos

Plotter

O Plotter é um periférico que funciona como uma impressora. Suas dimensões são bem maiores do que uma impressora comum, mas seu funcionamento é parecido.

Há também os Plotters de corte onde ao invés de imprimir tinta ele recorta lonas de vinil no formato de imagens e letras.

(122)

(123)

(124)

(125)

Periféricos

Leitor de Código de Barras

O Leitor de Código de Barras é um periférico que funciona como um Scanner. Sua função é a de ler o código de barras de embalagens de mercadorias. É muito utilizado em lojas nos sistemas de automação comercial para agilizar o atendimento. Para o SISTEMA seu funcionamento é igual ao de um teclado comum.

(126)

(127)

Periféricos

HUB USB

O HUB USB é um periférico que permite ligarmos mais de um dispositivo USB em um única porta USB. Do HUB sai um fio com um conector USB que será conectado no computador

(128)

(129)

Periféricos

Adaptador IrDA

O Adaptador IrDA é um periférico que permite a comunicação de periféricos infra vermelho através de uma porta USB.
