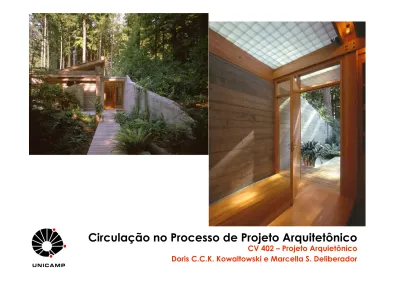

Circulação no Processo de Projeto Arquitetônico

CV 402 – Projeto Arquietônico

Doris C.C.K. Kowaltowski e Marcella S. Deliberador

Ensino de projeto



Nicolas-François Blondel (1618

- 1686)



Primeira escola de arquitetura



Sistema do atelier de projeto



Instrução de temáticas



Matemática



Ornamentação



Agrimensura e construção



1675 - cálculo de escadas

M (64,8 cm) = 2e + p

O que é circulação?



Movimento empreendido por um sujeito, no tempo e

no espaço, para se deslocar de um ponto de origem

até um ponto de destino, segundo um objetivo.

Conceito da circulação

N. Foster, City Hall, GB, 2002



Pouco explicitado na teoria



Define volumes e formas



Elementos expressivos



Vence complexidade



Articula funções



Percepção e satisfação do usuário

Concepção do projeto



Circulação



Essência de projeto



Define volumes

Concepção do projeto



Circulação em evidência

Concepção do projeto



Resolução de problemas



Experiência – repertório



Articular funções



Metodologias e ferramentas



Brainstorming – checklists



Analogias



Combinações



Mutações - transformações



Princípios básicos



Restrições



Analogias



Caracol

Le Corbusier, Museu do Crescimento Ilimitado, Argélia, 1939



Combinações (escada com ondas)



Órgão do mar

Concepção de projeto



Mutação



estante-escada

Concepção de projeto

Escada tipo

Santos Dumont

dentro de estante



Transformação



Desnível natural - teatro



Escada - assento



Princípios básicos



Conectar espaços



nest, string, cluster

(Moore, Mitchell, Turnbull, 1993)



Ascender, ganhar altura



Pirâmide

(blocos sobrepostos, degraus)



Passo do ser humano

Pirâmide de PALENQUE (~600)



Restrições



Limites da tecnologia, da economia, do sítio



Normas, leis



Lei de uso e ocupação de solo



ABNT 9050



Corpo de bombeiros



Permeabilidade



Continuidade



Controle



Segurança



Conforto



Desenho Universal



Articulação



Organização



Marcos

Conceitos da Circulação

Conceitos da Circulação



Permeabilidade - continuidade



ao uso

Conceitos da Circulação



Controle



limites



barreiras

Conceitos da Circulação



Segurança



criminalidade



física - quedas

Conceitos da Circulação



Segurança



Rotas de fuga



Saídas de emergência



Alturas máximas



sistemas de proteção

Conceitos da Circulação



Insegurança proposital



Angústia



Obstáculos



Confusão

P. Eisenman, Mem. for the murdered Jews of Europe, Alemanha, 2005

D. Libeskind, Jewish Museum,



Dimensionamento das saídas de emergência em

função da população e observar os seguintes

critérios:



a)os acessos dos pavimentos;



b)as escadas, rampas e descargas são dimensionadas

em função do pavimento de maior população.



A largura das saídas é dada pela seguinte fórmula:

Segurança



Física: escada de incêndio

Segurança

Física:



evacuação de recintos



capacidade de escoamento



número de pessoas / modulo



distância máxima



saída (45m)

Rota de fuga

FONTE: NBR 9050, 2004

.

ROTAS DE FUGA – escadas de emergência



área de resgate com espaço reservado e demarcado



um espaço para um Módulo de Referência a cada 500

pessoas

MÓDULO DE REFERÊNCIA

Dimensões do Módulo de Referência ( M.R.)‏

Fonte: CREA-SP, 2005

0,80

Conceitos da Circulação



Desenho Universal

1.

Uso eqüitativo

2.

Flexibilidade de uso

3.

Uso intuitivo

4.

Informação perceptível

5.

Tolerância ao erro

6.

Baixo esforço físico

7.

Tamanho e espaço para acesso e uso



O projeto de uma edificação é inclusivo quando:



possibilita a autonomia do individuo no seu uso



confere direitos e oportunidade iguais para todos os cidadãos



permite que o ambiente construído seja utilizado de forma plena

Para isso é preciso considerar as diferentes características humanas

Acessibilidade para todos. FONTE: Duarte e Cohen, 2004

Pessoas com mobilidade reduzida

Dimensões de cadeira de

Ambientes Inclusivos

Fonte: ABNT 9050, 2004

Fonte: Mace, 1998.



Faixa tátil de alerta



Braille

Leitor em Braille

FONTE: Whitehouse

Sinalização no piso dos degraus

Sinalização tátil de alerta junto à porta

nomenclatura dos pisos táteis

piso guia

FONTE: Bins Ely, 2004

piso de alerta

cruzamento

sinalizador

Faixa tátil de percurso

Exemplo de percurso com piso tátil.

Fonte: www.tecnogram.com.br

Barreiras físicas para o deficiente visual FONTE: Duarte e Cohen, 2004

Estacionamento - Orientações:



apresentar sinalização horizontal pintada no piso e vertical



localizar mais próximo possível do acesso principal da edificação



ter o piso nivelado, firme e estável



ter faixa adicional à vaga para circulação de cadeira de rodas



estar ligada às circulações por meio de guia rebaixada

No. Total de

vagas

reservada

Vagas

s

Até 10

--

De 11 a 100

1

Acima de 100

1%

1

Acesso aos pisos somente através de escadas

Faculdade de Engenharia Civil, Arquitetura e Urbanismo (FEC)

Torre: elevador, banheiro especial nas edificações-padrão da Unicamp

Perspectiva Fonte: Coordenadoria de Projetos - Unicamp

Conceitos da Circulação



Articulação



acentuar a autonomia de partes



formas



espaços

Conceitos da Circulação



Organização



funções



percursos

Conceitos da Circulação



Organização: separação de fluxos



Veículos



Bicicletas

Conceitos da Circulação



Organização: eixos

Conceitos da Circulação



Organização linear

J. Nouvel, Cultural Center, Espanha, 1999 _{A. Aalto, Baker Bldg., EUA, 1948} 1957

Conceitos da Circulação



Organização



Convergência

Conceitos da Circulação



Organização



Divergência

Le Corbusier, Hospital Veneza, Itália, 1966

Conceitos da Circulação

Conceitos da Circulação



Organização: hierarquia



Sistema de vias e canais

Conceitos da Circulação



Organização: hierarquia



público – privado

Intimacy gradient Alexander et al.(1977)

Conceitos da Circulação



Marcos



Visíveis



Auditivos



Táteis

Escalas de circulação



Regional

N. Foster, Millau Viaduct, França, 2004

N. Foster, Black Sea Gardens, Bulgária, 2008



Urbana

R. Rogers, One Hyde Park, GB, 2011



Arquitetônico

E. Jiricna, Joseph Store, GB, 1989

Funções de circulação



Unir



Conectar / separar



Acessar / conduzir



Subir / descer



Limitar / quebrar



Transportar



Inserir



Estender



Movimentar



Proteger



Integrar (fisicamente / visualmente)



Espaço



Antropométrico



atividades



fluxos



Veicular



manobras



estacionamento

Funções de circulação

Funções de circulação



Contribuir ao conforto ambiental



Sombrear caminhos



Ventilar espaços



Luz natural

N. Foster, T. Deacon Acad., GB, 2007

Olimpíada, Grécia, 2004 Vegetação como aliado

Funções de circulação



Contribuir ao conforto ambiental



Ventilar espaços



Iluminação natural

João Filgueiras Lima,

Hospital Sarah Kubitschek, Salvador, 1994

João Filgueiras Lima,

C. de Reab. Infantil Sarah, RJ, 2000

Funções de circulação



Contribuir ao conforto ambiental



Isolamento acústico

Funções de circulação



Contribuir ao conforto ambiental



Isolamento acústico

Projeto e circulação



Implantação



Aproveitar da topografia



Criar eixos



Direcionar fluxos



Hierarquizar acessos



Separar fluxos

R. Meier, análise de sítio Tadao Ando, Museu da criança, Japão, 1987 A.E. Reidy, Conj. Resid. Marquês de São Vicente, Rio de Janeiro, 1952

Elementos de circulação



Portais



Marquise….



Fachadas



Entradas, portas, soleiras



Espaços de transição



Praças, Saguão…



Pontes



Caminhos



Escadas



Elevadores



Rampas

Projeto e circulação



Portais



Conduzir



Convidar



Despertar interesse



Criar expectativas

Denton Corker Marshall, Melbourne Gateway, Austrália, 2000

Denton Corker Marshall,

Art and Design Building - Monash University, Austrália, 2004

Projeto e circulação



Portais

Projeto e circulação



Entrada – marquises

Denton Corker Marshall, Melbourne Museum, Austrália, 1999

Projeto e circulação



Fachadas



Marcar entradas

Projeto e circulação



Portas



Hierarquia



Posição e fluxos



Detalhamento:



Proteção



Convite

Projeto e circulação



Portas



Símbolo de passagem



Personalização



Expressão artística

A. Rodin, Gates of Hell, 1880 Arquitetura vernacular – Tunísia

Arquitetura e circulação

C. Correa, Casa em Koramengala, India, 1988

Projeto e circulação



Distribuição



Ponte, praça, túnel, passarela, rua, promenada, corredor,

atrium, arcada, galeria, …….



Ponte

Denton Corker Marshall Web Bridge, Austrália, 2005 Linkway Singapore Polytechnic, Singapura, 2004

Projeto e circulação



Distribuição



Praças no interior

Atelier PRO Architects,

Projeto e circulação



Distribuição



átrio

Projeto e circulação



Distribuição



Galeria

Projeto e circulação



Saguão e transição



Integrar



rua – edifício



Fixar atividades



além do café

!



Orientar

Projeto e circulação



Corredor - central



Integração interna

Corredor expandido –

espaço colaborativo

Projeto

Escolar -

Corredor

Central

Projeto e circulação



Corredor - unilateral



Integração externa

N. Foster, W. London Academy, GB, 2006

G. Murray + A. Dunlop Architects,

Hazelwood School For The Multiple Sensory Impaired GB, 2008

Projeto e circulação



Corredor - detalhamento



Largura, vistas, materiais, estrutura, …

J. Cutler, Ohana House, EUA, 2006

R. Rapson Ass., Recreat. Facilities Bldg., EUA, 1976

J. Cutler, Meteor Vineyard House, EUA, 2005

Projeto e circulação



Escadas

Projeto e circulação



Escadas

Projeto e circulação



Escadas

Dante Aleghieri

1308 - 1321,

Comédia Divina ~

… a pior coisa do

inferno é que as

escadas têm a

proporção errada!

Escadas

Escadas



Cálculo:

H= Pé direito

e = ~ 17 – 18 cm

H / e = No. de degraus = N

N = número inteiro

H / N = e (exato)

2e + p = entre - 61 - 64 cm

Projeto e circulação



Escadas



Detalhamento



Piso



Estrutura



Guarda-corpo



Corrimão

R. Rogers, Minami Yamashiro School, Japão, 2003

Projeto e circulação



Escadas:



Uso

“Hora do almoço”, New York Public Library, A. EISENSTAEDT

Relaxar, Berlim, Alemanha Circulação de pessoas em praça urbana

Projeto e circulação



Escada - Sem projeto!

Projeto e circulação



Elevadores:



Grécia antiga – Archimedes



EUA - E. Otis - 1853



Brasil - A. F. Lacerda -1869



Elevador Hidráulico da Conceição



Busca da verticalidade



Importância das invocações



Louis Henri Sullivan (1856 – 1924)

Elevador Lacerda, Bahia, 1872 Otis, Patente do elevador seguro, 1861 W. LeBaron Jenney,

Projeto e circulação



Elevadores



Maior verticalização



Importância do núcleo (core)



Setorização influencia projeto



Impactos negativos e positivos

R. Rodgers, 175 Greenwich St. EUA, ~ 2008 S. Calatrava, Turning Torso, Suécia, 2005

Projeto e circulação



Elevadores



circulação e serviços

Projeto e circulação



Elevadores - Detalhamento



Equipamento



Materiais



Integração visual

R. Piano, Morgan Library, EUA, 2006 Portas de elevador, Uruguai

Projeto e circulação



Elevadores - Detalhamento



Topo do prédio



Casa de máquina



Acesso controlado



Ventilação cruzada

R. Piano, KPN Tower, Holanda, 2000 Topo de prédio sem projeto

Denton Corker Marshall,

Projeto e circulação



Elevadores



Psicologia



Invenções

I.M. Pei, Museu do Louvre, adição de elevador

Elevadores

Dimensionamento das caixas dos elevadores

NBR-7192

Padrão de elevadores das empresas:



velocidade entre 0,75 a 1m/s



lotação de 6 a 8 pessoas, portanto 420 a 560 kg



carga uniformemente distribuída

...o dimensionamento depende de ...



Capacidade



Velocidade



Localização do contrapeso

Elevadores

Residencial

pequenos fluxos

fechamento lento

Elevadores

Elevadores

Escritórios

Melhor no quesito

estética

Projeto e circulação

Arquitetura e circulação



Rampas

Exemplo de dimensionamento rampa curva. FONTE; ABNT 9050, 2004.

Ambientes inclusivos: Rampas



Inclinação máxima de 8,33% recom. 6%



Raio mínimo de 3,00 m

Inclinação = (H x 100%) /

comprimento

Inclinação

admissível

i (%)

Desníveis

máximos

h (m)

Número máximo

de segmentos

de rampa

5

1,5

sem limite

5

‹

i

‹

6,25

1,00

sem limite

6,25

‹

i

‹

8,33

0,80

15

Ambientes inclusivos: Rampas



Prever áreas de

descanso nos

patamares, a cada 50 m

de percurso

Projeto e circulação



Rampas

FONTE:

Duncan,

Área da escada

Área da rampa



Rampas ocupam espaços extensos

Referências



ABNT. Associação Brasileira de Norma Técnicas – NBR 9058/2004 – Acessibilidade a edificações,

mobiliários, espaços e equipamentos urbanos.



Andrea Palladio, “The four books on architecture”, (transl.), The MIT Press, Cambridge Mass, 1991.



Ching, F.D.K. & Winkel, S. R., “Building Codes Illustrated”, Wiley & sons, Hoboken, New Jersey, 2003



Ching, F.D.K., “Arquitetura: Forma, Espaço e Ordem”, São Paulo: Martins Fontes, 1998.



Duarte, C.R. e Cohen, R. (coord) “Acessibilidade para todos, uma cartilha de orientação” Rio de Janeiro:

Núcleo Pró-Acesso, UFRJ/FAU/PROARQ, 2004.



Lynch, K. “Site Planning”, the MIT Press, Cambridge, Mass, 1972.



Moore, C.W.; Mitchell, w. J. & Turnbull, w., “The Poetics of Gardens”, The MIT Press, Cambridge Mass, 1993.



Nair, P. & Fielding, R., “The Language of School Design”, Design Share, 2007



Nasar, J., L; Preiser, W., E. & Fisher, T., “Designing for Designers: Lessons Learned from Schools of

Architecture”, Fairchild Publ., New York, 2007.



Neufert, E., “A Arte de Projetar em Arquitetura”, Ed. Gustavo Gili, Sâo Paulo, 1976.



Slessor, C., Escaleras contemporáneas, GG, Barcelona, 2001



Snow, C.P., “The two culutures”, Cambridge University Press, London, UK, 1959.



Templer, J., “ The Staircase: Studies of Hazards, Falls and Safer Design”, MIT Press, Cambridge, Mass, 1998



Sites:



Ateleirs Jean Nouvel:

http://www.jeannouvel.com/



Bernard Tschumi Architects:http://www.tschumi.com/



Charles Correa Associates:http://www.charlescorrea.net/



Cutler Anderson Archit.:

http://www.cutler-anderson.com/



Denton Corker Marshall Archit.: http://www.dentoncorkermarshall.com/default.aspx



Design Share:

http://www.designshare.com/index.php/case-studies



Eisenman Architects:

http://www.eisenmanarchitects.com/



Eva Jiricna Architects:

http://www.ejal.com/



Norman Foster Partners: http://www.fosterandpartners.com/Practice/Default.aspx



Pei Cobb Freed Partners: http://www.pcfandp.com/



Pritzker Prize: http://www.pritzkerprize.com/



Renzo Piano Building Workshop:http://rpbw.r.ui-pro.com/



Richard Meier Archit.:

http://www.richardmeier.com



Richard Rogers Partners:http://www.richardrogers.co.uk/rshp_home



Santiago Calatrava Architects: http://www.calatrava.com/
