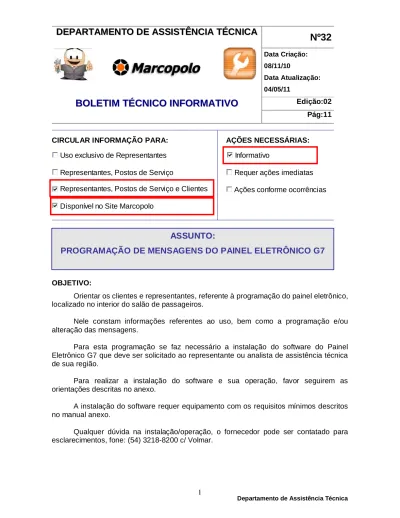

PROGRAMAÇÃO DE MENSAGENS DO PAINEL ELETRÔNICO G7

D

D

E

E

P

P

A

A

R

R

T

T

A

A

M

M

E

E

N

N

T

T

O

O

D

D

E

E

A

A

S

S

S

S

I

I

S

S

T

T

Ê

Ê

N

N

C

C

I

I

A

A

T

T

É

É

C

C

N

N

I

I

C

C

A

A

B

B

O

O

L

L

E

E

T

T

I

I

M

M

T

T

É

É

C

C

N

N

I

I

C

C

O

O

I

I

N

N

F

F

O

O

R

R

M

M

A

A

T

T

I

I

V

V

O

O

Nº32

CIRCULAR INFORMAÇÃO PARA: AÇÕES NECESSÁRIAS:

Uso exclusivo de Representantes Informativo

Representantes, Postos de Serviço

Requer ações imediatas

Representantes, Postos de Serviço e Clientes

Ações conforme ocorrências

Disponível no Site Marcopolo

OBJETIVO:

Orientar os clientes e representantes, referente à programação do painel eletrônico, localizado no interior do salão de passageiros.

Nele constam informações referentes ao uso, bem como a programação e/ou alteração das mensagens.

Para esta programação se faz necessário a instalação do software do Painel Eletrônico G7 que deve ser solicitado ao representante ou analista de assistência técnica de sua região.

Para realizar a instalação do software e sua operação, favor seguirem as orientações descritas no anexo.

A instalação do software requer equipamento com os requisitos mínimos descritos no manual anexo.

Qualquer dúvida na instalação/operação, o fornecedor pode ser contatado para esclarecimentos, fone: (54) 3218-8200 c/ Volmar.

A

A

S

S

S

S

U

U

N

N

T

T

O

O

:

:

Departamento de Assistência Técnica 2

Atenciosamente

Sérgio L. Cornelli

Depto. de Assistência Técnica

Elaborado por: Aprovado por:

Tecgª Josiane Sousa

Analista de Assistência Técnica

Sérgio L. Cornelli

ANEXO

MANUAL DE OPERAÇÃO

PAINEL

ELETRÔNICO DE

MENSAGENS

5.1. Instalando o software de configuração 5.2. Iniciando a configuração

5.3. Editando os campos

5.4. Gravando as configurações 5.5. Lendo as configurações 5.6. Encerrando o processo

5.7. Exportando/Importando arquivo de configurações 6. CARACTERÍSTICAS TÉCNICAS

6.1. Painel Eletrônico 6.2. Software

Departamento de Assistência Técnica 4

1. INTRODUÇÃO

O Painel Eletrônico LOHR foi desenvolvido para ser instalado no interior de veículos de passageiros. Ele pode ser utilizado para mostrar informações como: temperatura interna e externa, horário, velocidade instantânea do veículo e também, diferentes mensagens programáveis, além de três mensagens associadas a eventos fixos, sendo eles: parada solicitada, WC ocupado e excesso de velocidade. O painel eletrônico possui também uma saída para sinalizador sonoro associada ao evento de excesso de velocidade.

Este equipamento opera conectado ao sistema Multiplex SCML LOHR, recebendo todas as informações e comandos do mesmo, via barramento de comunicação LIN.

As mensagens associadas aos eventos fixos são pré-programadas com “PARADA SOLICITADA”, “WC OCUPADO” e “EXCESSO DE VELOCIDADE”. Estas, porém, podem ser alteradas com auxilio do software de configuração.

As mensagens configuráveis não possuem programação de fábrica, e para serem utilizadas, devem ser programadas mediante a utilização do software de configuração. O painel comporta 1024 caracteres para mensagens, distribuídos entre todas as mensagens, sem limitação de tamanho para as mensagens individuais. A limitação é de 250 mensagens com 4 caracteres cada.

Para efetuar a programação é necessário dispor de um computador com pelo menos uma

porta USB 1.1 ou 2.0 livre.

2. DESCRIÇÃO DO PAINEL

 1 – Conector de alimentação e comunicação com SCML.  2 – Painel, Mostrador.

 3 – Conector para a gravação de mensagens.

Departamento de Assistência Técnica 6

4. OPERAÇÃO

Ao ser instalado em um veículo que possui o Sistema SCML LOHR, o Painel Eletrônico deve ser conectado a linha de comunicação serial padrão LIN utilizada pelo Sistema SCML utilizando o conector tipo Multilock com três vias, o que permitirá controlar seu funcionamento pelo painel localizado na cabine do veículo.

No painel do SCML LOHR existem as seguintes teclas que são utilizadas para acionar o Painel Eletrônico.

Caso existam mensagens, além das três fixas, programadas no Painel Eletrônico, estas podem ser acessadas com o uso das seguintes teclas:

1. Aciona a próxima mensagem 2. Aciona a mensagem anterior

Para acionar as mensagens, o menu do Painel Eletrônico deve ter sido acionado, o que é feito pressionando-se a tecla . Este menu é desativado três segundos após o acionamento desta tecla, caso nenhuma outra tecla seja acionada.

Para trocar uma mensagem, a tecla deve ser acionada primeiro, para então, com o uso das setas (1 e 2), ser feita a seleção de outra mensagem ou mesmo o desacionamento das mesmas.

5. SOFTWARE DE CONFIGURAÇÃO

Este equipamento conta com um software para sua programação.

Software de configuração

Descrição:

1. Configura se o painel é superior ou inferior. (para os carros Comil configurar como superior)

2. Área para configuração das mensagens 3. Área para digitação das mensagens 4. Seleção de porta de comunicação do PC 5. Abre a comunicação

6. Importa arquivo de configurações 7. Exporta arquivo de configurações 8. Insere a mensagem digitada

9. Altera mensagens já digitadas e pré-definidas 10. Remove mensagens digitadas

11. Altera ordem das mensagens 12. Limpa todas as mensagens

13. Lê as mensagens gravadas do Painel Eletrônico 14. Grava as mensagens digitadas no Painel Eletrônico

5.1. Instalando o software de configuração

Para iniciar a instalação, execute o seguinte arquivo:

Departamento de Assistência Técnica 8

Quando a seguinte janela for exibida:

Assegure-se de que “Instalar COM Virtual” esteja marcado, caso contrário, não será possível estabelecer a comunicação com o Painel Eletrônico.

Ao encerrar-se a instalação, a seguinte janela será exibida:

Para dar inicio à configuração do Painel Eletrônico é necessário conectá-lo ao computador através de um cabo USB padrão A/B (Não Fornecido).

Caso o computador não seja capaz de estabelecer a comunicação com o painel, a seguinte mensagem será exibida:

Neste caso, será necessário desconectar o painel do computador, aguardar alguns segundos a tornar a conectá-lo.

5.2.1. Iniciando a conexão

Conecte o Painel Eletrônico ao computador, utilizando um cabo USB padrão A/B.

Execute o software de gravação, e em seguida inicie a comunicação. Para tanto, é necessário selecionar a porta a ser usada na comunicação (chamada “Painel Eletrônico”):

Em seguida, pressione o botão “Abrir”.

Caso o equipamento seja encontrado, o software libera os campos de configuração para serem modificados, caso contrário, a seguinte mensagem será exibida:

Neste caso, verifique as conexões, assegure-se de que o software está corretamente instalado, e de que a porta selecionada existe.

5.3. Editando os campos

Após aberta a conexão, pode-se editar todos os campos.

Para adicionar uma mensagem, selecione o campo “Mensagem”, digite a mensagem desejada e pressione .

Departamento de Assistência Técnica 10

Para alterar uma mensagem, primeiro selecione-a, e em seguida, pressione , digite a mensagem desejada e por fim, pressione .

Para alterar a posição de uma mensagem, selecione a mensagem desejada e utilize as teclas para alterar a posição desta.

Para recuperar os valores iniciais, pressione .

5.4. Gravando as configurações

Após a edição dos campos desejados, deve-se gravar os dados no equipamento, para tanto se utiliza à tecla .

Confirme a gravação:

Caso a operação ocorra normalmente, a seguinte tela será exibida:

No caso de a gravação dos dados não ser bem sucedida, a seguinte tela será exibida:

Neste caso, deve-se verificar a conexão com o Painel Eletrônico e repetir a operação de gravação.

5.5. Lendo as configurações

Para ler as mensagens gravadas no Painel eletrônico, pressione a tecla , todas as mensagens e configurações serão lidas do equipamento e carregadas pelo software.

5.6. Encerrando o processo

Pressionando-se a tecla , a comunicação com o equipamento é encerrada.

5.7. Exportando/Importando arquivo de configurações

O sistema permite a criação de arquivos de configurações, úteis para o caso de vários veículos exigirem a mesma configuração, já que a mesma poderá ser salva e posteriormente recuperada sem a necessidade de inserir todos os parâmetros novamente.

Para exportar um arquivo, pressione a tecla , selecione o nome desejado e pressione .

Para importar um arquivo, pressione a tecla , selecione o arquivo desejado e pressione a tecla .

6. CARACTERÍSTICAS TÉCNICAS 6.1. Painel Eletrônico:
