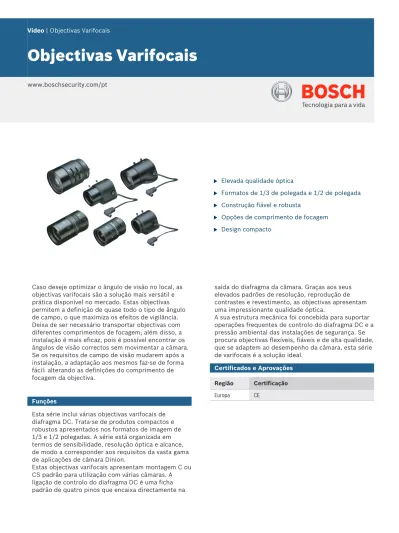

Objectivas Varifocais
www.boschsecurity.com/ptu Elevada qualidade óptica
u Formatos de 1/3 de polegada e 1/2 de polegada u Construção fiável e robusta
u Opções de comprimento de focagem u Design compacto
Caso deseje optimizar o ângulo de visão no local, as objectivas varifocais são a solução mais versátil e prática disponível no mercado. Estas objectivas permitem a definição de quase todo o tipo de ângulo de campo, o que maximiza os efeitos de vigilância. Deixa de ser necessário transportar objectivas com diferentes comprimentos de focagem; além disso, a instalação é mais eficaz, pois é possível encontrar os ângulos de visão correctos sem movimentar a câmara. Se os requisitos de campo de visão mudarem após a instalação, a adaptação aos mesmos faz-se de forma fácil: alterando as definições do comprimento de focagem da objectiva.
Funções
Esta série inclui várias objectivas varifocais de diafragma DC. Trata-se de produtos compactos e robustos apresentados nos formatos de imagem de 1/3 e 1/2 polegadas. A série está organizada em termos de sensibilidade, resolução óptica e alcance, de modo a corresponder aos requisitos da vasta gama de aplicações de câmara Dinion.
Estas objectivas varifocais apresentam montagem C ou CS padrão para utilização com várias câmaras. A ligação de controlo do diafragma DC é uma ficha padrão de quatro pinos que encaixa directamente na
saída do diafragma da câmara. Graças aos seus elevados padrões de resolução, reprodução de contrastes e revestimento, as objectivas apresentam uma impressionante qualidade óptica.
A sua estrutura mecânica foi concebida para suportar operações frequentes de controlo do diafragma DC e a pressão ambiental das instalações de segurança. Se procura objectivas flexíveis, fiáveis e de alta qualidade, que se adaptem ao desempenho da câmara, esta série de varifocais é a solução ideal.
Certificados e Aprovações Região Certificação
Planeamento
1
2
3
4
Conector de diafragma DC de 4 pinos (vista frontal)
1 Bobina amortecedora - 3 Bobina condutora + (aberta)
2 Bobina amortecedora + 4 Bobina condutora
-Tipo de
objectiva L D H W
mm (pol.) mm (pol.) mm (pol.) mm (pol.)
LTC 3274/41 77 (3,03) 42 (1,65) 56,8 (2,24) 46,5(1,83) LTC 3664/30 44,4 (1,75) 35,2(1,39) 44,7(1,76) 38,3(1,51) LTC 3364/50 55 (2,17) 34 (1,34) 46 (1,81) 40 (1,57) LTC 3364/60 45,3 (1,78) 33 (1,3) 46,5(1,83) 39 (1,54) LTC 3374/50 61,5 (2,42) 44 (1,73) 52,2(2,06) 44,4(1,75) Tipo de objectiva L D H W
mm (pol.) mm (pol.) mm (pol.) mm (pol.)
LTC 3664/40 59 (2,32) 44 (1,73) 26,2 (1,03) 26,4(1,04) LTC 3674/20 55,2 (2,17) 38 (1,5) 27,2(1,07) 31 (1,22) LTC 3764/20 53,9 (2,12) 40 (1,57) 31 (1,22) 24,6(0,97) LTC 3774/30 62 (2,44) 38,6 (1,52) 31,1(1,22) 31,8(1,25) LTC 3664/31 42,8 (1,69) 33 (1,3) 25,5(1,0) 22,7(0,9) Especificações Técnicas Especificações eléctricas/mecânicas Ver tabela de comparação no final desta folha de dados. Especificações ambientais
Temperatura de serviço -10 °C a +50 °C (+14 °F a +122 °F) Temperatura de
armazenamento -40 °C a +70 °C (-40 °F a + 158 °F)
Humidade em
funcionamento Até 93% sem condensação
Certificação CE
Como encomendar
LTC 3364/41 Objectiva varifocal
1/3 pol., 2,8 a 12 mm, diafragma DC, montagem CS F1.4-360, 4 pinos
N.º de encomenda LTC 3364/41
LTC 3364/50 Objectiva varifocal
1/3 pol., 2,8 – 10 mm, diafragma DC, montagem CS, F1.4-360, 4 pinos
LTC 3364/60 Objectiva varifocal
1/3 pol., 3,5 – 8 mm, diafragma DC, montagem CS F1.4-360, 4 pinos
N.º de encomenda LTC3364/60
LTC 3374/50 Objectiva varifocal
1/3 pol., 5 – 50 mm, diafragma DC, montagem CS F1.7-360, 4 pinos
N.º de encomenda LTC3374/50
LTC 3374/21 Objectiva varifocal
1/3 pol., 5 a 50 mm, diafragma DC, montagem CS F1.4-360, 4 pinos
N.º de encomenda LTC 3374/21
LTC 3664/31 Objectiva Varifocal
Objectiva com correcção de IV, 960H, 1/3 pol., 3-8 mm, diafragma DC, montagem CS, F1.0
N.º de encomenda LTC 3664/31
LTC 3664/40 Objectiva varifocal com correcção de IV 1/3 pol., 2,8 - 11 mm, diafragma DC, montagem CS, F1.4-360, 4 pinos
N.º de encomenda LTC3664/40
LTC 3674/20 Objectiva varifocal com correcção de IV 1/3 pol., 7,5 – 50 mm, diafragma DC, montagem CS, F1.3-360, 4 pinos
N.º de encomenda LTC 3674/20
LTC 3764/20 Objectiva varifocal com correcção de IV 1/2 pol., 4 – 12 mm, diafragma DC, montagem C, F1.2-360, 4 pinos
N.º de encomenda LTC 3764/20
LTC 3774/30 Objectiva varifocal com correcção de IV 1/2 pol., 10 – 40 mm, diafragma DC, montagem C, F1.4-360, 4 pinos
N.º de encomenda LTC 3774/30
LTC 3274/41 Objectiva varifocal
1/2 pol., 7,5 – 75 mm, diafragma DC, montagem C F1.7-360, 4 pinos
N.º de encomenda LTC3274/41
Acessórios de hardware S1374 Adaptador
converte as objectivas de montagem C para câmaras de montagem CS
Objectivas varifocais de 1/3 e 1/2 pol.
--- MISSING LINK --- LTC 3364/50 Objectiva
varifocal --- MISSING LINK --- LTC 3364/60 Objectivavarifocal
Formato da imagem 1/3 polegada 1/3 polegada 1/3 polegada 1/3 polegada
Distância focal 2,8 – 10 mm 2,8 – 10 mm 3,5 – 8 mm 3,5 – 8 mm
Alcance do diafragma F1.4 - Próximo F1.4 - 360 F1.4 - Próximo F1.4 - 360
Distância mínima do objecto 0,3 m (1 pé) 0,3 m (1 pé) 0,3 m (1 pé) 0,3 m (1 pé)
Distância de retrofocagem 7,8 mm (0,3 pés) 7,8 mm (0,3 pés) 8,4 mm (0,33 pés) 8,4 mm (0,33 pés)
Peso 57 g (0,13 lb) 69 g (0,15 lb) 41 g (0,1 lb) 53 g (0,12 lb)
Montagem da objectiva CS CS CS CS
Amplitude de visualização
Grande angular (1/3 pol.) 83 x 62,4 83 x 62,4 77,6 x 58,2 77,6 x 58,2
Amplitude de visualização
Teleobjectiva (1/3 pol.) 28,8 x 21,6 28,8 x 21,6 33,6 x 25 33,6 x 52
Amplitude de visualização
Grande angular (1/2 pol.) - - -
-Amplitude de visualização
Teleobjectiva (1/2 pol.) - - -
-Controlo do diafragma manual Controlo DC de 4 pinos manual Controlo DC de 4 pinos
Controlo de focagem manual manual manual manual
Controlo do zoom manual manual manual manual
--- MISSING LINK --- --- MISSING LINK --- --- MISSING LINK --- LTC 3364/41 Objectiva
varifocal
Formato da imagem 1/3 polegada 1/3 polegada 1/3 polegada 1/3 polegada
Distância focal 3 – 8 mm 3 – 8 mm 2,8 – 12 mm 2,8 – 12 mm
Alcance do diafragma F1.0 - Próximo F1.0 - 360 F1.4 - Próximo F1.4 - 360
Distância mínima do objecto 0,2 m (0.66 pés) 0,2 m (0,7 pés) para inf. 0,3 m (1 pé) 0,3 m (1 pé) para inf.
Distância de retrofocagem 8,4 mm (0,33 pés) 8,4 mm (0,33 pés) 8,6 mm (0,34 pés) 8,6 mm (0,34 pés)
Peso 39 g (0,09 lb) 50 g (0,11 lb) 67 g (0,15 lb) 71 g (0,16 lb)
Montagem da objectiva CS CS CS CS
Amplitude de visualização
Grande angular (1/3 pol.) 91 x 66,9 91 x 66,6 97,4 x 72,5 97,4 x 72,5
Amplitude de visualização
--- MISSING LINK --- --- MISSING LINK --- --- MISSING LINK --- LTC 3364/41 Objectiva varifocal
Amplitude de visualização
Grande angular (1/2 pol.) - - -
-Amplitude de visualização
Teleobjectiva (1/2 pol.) - - -
-Controlo do diafragma manual Controlo DC de 4 pinos manual Controlo DC de 4 pinos
Controlo de focagem manual manual manual manual
Controlo do zoom manual manual manual manual
--- MISSING LINK --- LTC 3374/50 Objectiva
varifocal --- MISSING LINK --- LTC 3374/21 Objectivavarifocal
Formato da imagem 1/3 polegada 1/3 polegada 1/3 polegada 1/3 polegada
Distância focal 5 – 50 mm 5 – 50 mm 5 – 50 mm 5 – 50 mm
Alcance do diafragma F1.7 - Próximo F1.7 - 360 F1.4 - Próximo F1.4 - 360
Distância mínima do objecto 1 m (3,3 pés) 1 m (3,3 pés) 1 m (3,3 pés) 1 m (3,3 pés)
Distância de retrofocagem 7,6 mm (0,3 pés) 7,6 mm (0,3 pés) 10,05 mm (0,4 pés) 10,05 mm (0,4 pés)
Peso 149 g (0,33 lb) 160 g (0,35 lb) 75 g (0,17 lb) 84 g (0,19 lb)
Montagem da objectiva CS CS CS CS
Amplitude de visualização
Grande angular (1/3 pol.) 50 x 37,8 50 x 37,8 53,4 x 40,1 53,4 x 40,1
Amplitude de visualização
Teleobjectiva (1/3 pol.) 5,5 x 4,1 5,5 x 4,1 5,3 x 4,1 5,3 x 4,1
Amplitude de visualização
Grande angular (1/2 pol.) - - -
-Amplitude de visualização
Teleobjectiva (1/2 pol.) - - -
-Controlo do diafragma manual Controlo DC de 4 pinos manual Controlo DC de 4 pinos
Controlo de focagem manual manual manual manual
Controlo do zoom manual manual manual manual
LTC 3364/21 Objectiva varifocal com correcção de IV
--- MISSING LINK --- LTC 3664/40 Objectiva
varifocal com correcção de IV
LTC 3674/20 Objectiva varifocal com correcção de IV
Formato da imagem 1/3 polegada (IV) 1/3 polegada (IV) 1/3 polegada (IV) 1/3 polegada (IV)
Distância focal 2,8 – 6 mm 3 – 8 mm 2,8 – 12 mm 7,5 – 50 mm
LTC 3364/21 Objectiva varifocal com correcção de IV
--- MISSING LINK --- LTC 3664/40 Objectiva
varifocal com correcção de IV
LTC 3674/20 Objectiva varifocal com correcção de IV
Distância mínima do objecto 0,3 m (1,0 pé) 0,3 m (1 pé) para inf. 0,3 m (1 pé) para inf. 0,4 m (1,3 pés)
Distância de retrofocagem 7,6 mm (0,3 pés) 7,5 mm (0,3 pés) 8,6 mm (0,34 pés) 8,1 mm (0,32 pés)
Peso 59 g (0,13 lb) 60 g (0,13 lb) 79 g (0,17 lb) 68 g (0,15 lb)
Montagem da objectiva CS CS CS CS
Amplitude de visualização
Grande angular (1/3 pol.) 96,9 x 72,5 93,2 x 69 97,4 x 72,4 36,6 x 27,4
Amplitude de visualização
Teleobjectiva (1/3 pol.) 46,7 x 35,1 35,2 x 26,4 26,2 x 19,7 5,6 x 4,3
Amplitude de visualização
Grande angular (1/2 pol.) - - -
-Amplitude de visualização
Teleobjectiva (1/2 pol.) - - -
-Controlo do diafragma Controlo DC de 4 pinos Controlo DC de 4 pinos Controlo DC de 4 pinos Controlo DC de 4 pinos
Controlo de focagem manual manual manual manual
Controlo do zoom manual manual manual manual
LTC 3764/20 Objectiva varifocal com correcção de IV
LTC 3774/30 Objectiva varifocal com correcção de IV
LTC 3274/41 Objectiva varifocal
Formato da imagem 1/2 polegada (IV) 1/2 polegada (IV) 1/2 polegada
Distância focal 4 – 12 mm 10 – 40 mm 7,5 – 75 mm
Alcance do diafragma F1.2 - 360 F1.4 - 360 F1.7 – 360
Distância mínima do objecto 0,3 m (1,0 pé) 0,5 m (1,6 pés) 0,3 m (1 pé)
Distância de retrofocagem 9 mm (0,35 pés) 12,4 mm (0,49 pés) 8,5 mm (0,34 pés)
Peso 68 g (0,15 lb) 87 g (0,19 lb) 220 g (0,48 lb)
Montagem da objectiva C C C
Amplitude de visualização
Grande angular (1/3 pol.) 68,9 x 51,3 27,5 x 20,4 35,5 x 26,6
Amplitude de visualização
Teleobjectiva (1/3 pol.) 23,4 x 17,5 7,0 x 5,2 3,7 x 2,8
Amplitude de visualização
Grande angular (1/2 pol.) 93,6 x 68,9 37,5 x 27,5 46,2 x 35,5
Amplitude de visualização
Teleobjectiva (1/2 pol.) 31,2 x 23,4 9,2 x 7,0 4,9 x 3,7
Controlo do diafragma Controlo DC de 4 pinos Controlo DC de 4 pinos Controlo DC de 4 pinos
Controlo de focagem manual manual manual
