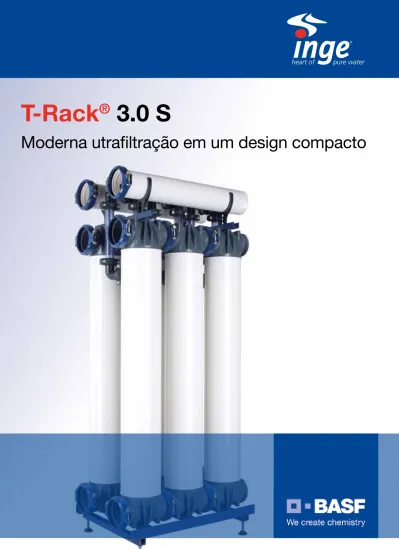

T-Rack
®
3.0 S
* A pressão de projeto corresponde à pressão máxima permitida em operação contínua na temperatura de projeto especificada. Uma pressão de operação superior à 5 bar, 40°C pode ser utilizada em certos casos. No entanto, esta deve ser verificada e aprovada pela inge®.
® = Marca Registrada BASF
T-Rack
®
3.0 S – O estado da arte em soluções para UF
O T-Rack
®3.0 S é otimizado para as necessidades específicas de
economia de espaço. São soluções de UF leves e com uma baixa altura.
O que permite a implantação comercial em aplicações móveis, como por
exemplo, em containers, pequenas embarcações e reboques (carretinhas).
Robusto:
A nova geração de racks possui alta resistência à corrosão e
pressão. Esses benefícios são alcançados devido à soldagem direta das
peças “T-pieces” ao corpo do módulo e a ligação dos módulos individuais
com a tubulação primária (header), utilizando tubos flexíveis de 6”,
eliminando assim a necessidade de conexões adesivas ou roscáveis.
Como resultado, a pressão de projeto* do nosso novo T-Rack
®3.0 é de
5 bar à 40°C, com uma vida útil de serviço de 10 anos
Compacto:
A integração da tubulação primária (header) com as tampas
do módulo permitiu um posicionamento mais próximo dos módulos no
rack. O design do T-Rack
®3.0 S trás economia de espaço, permitindo
assim reduzir a área de instalação (“footprint”) em até 60%, em comparação
a área de instalação ocupada pelos racks convencionais. Nosso novo
rack é facilmente expansível, pois utilizamos componentes padronizados.
Enorme capacidade:
O módulo dizzer
®para o novo T-Rack
®3.0 S está
disponível em duas variantes: Módulos equipados com a membrane
Multibore
®0.9 tem uma área de membrana ativa de 60 m
2por modulo.
O tamanho máximo do rack com 80 módulos, totalizando 4.800 m
2de
área de membrane, fornece uma capacidade de tratamento de água de
aprox. 380 m
3/h, assumindo uma taxa de fluxo de 80 LMH. Para a
versão com o Multibore
®1.5, a área de membrana é de 40 m
2por
módulo, com uma capacidade de tratamento correspondente de aprox.
260 m
3/h para o tamanho máximo do rack.
Expansível:
Os componentes padronizados e o design modular do rack
tornam rápido e fácil o processo de expansão para atender as mudanças
necessárias. Módulos individuais podem ser simplesmente adicionados
à extremidade do rack.
Flexível:
Quanto maior a flexibilidade que você tem ao configurar um
sistema, melhor você pode adaptá-lo às suas reais necessidades.
Dependendo do tamanho e da capacidade do sistema de tratamento
requerida, nós podemos fornecer configurações com duas ou quatro
fileiras de módulos. No entanto, a concepção inclui a separação das
tubulações primárias, de modo que cada fileira pode ser operada
individualmente como uma única linha de filtração.
Opcionais:
A versão padrão dos rack incluem perfis e suportes
Comprovado conceito de racks
(T-Rack
®3.0) –
Operação segura e confiável
Próprio para instalações em containers -
pequenas dimensões
Instalação “plug-and-play” –
fácil de montar no campo
Otimizado para água do mar –
superior resistência à corrosão (C5)
Design modular –
Especificações Técnicas
T-Rack
®3.0 S
T-Rack
®
3.0 S – design flexível para máxima performance
T-Rack
®3.0 S lista de peças
Pos. Descrição do Item Material 1 Base estrutural
1.1 Perfil em U angular 50 x 50 x 4 x div.* 1.0037 Revestimento C5 1.2 Perfil em U (DIN 1026) 50 x 710 mm* 1.0037 Revestimento C5 1.3 Porca sextavada (DIN 934) M16 1.4401
1.4 Parafuso sextavado (DIN 933) M16 x 150 1.4401 1.5 Arruela (DIN 125) A17 1.4401 1.6 Pé ajustável M16 PA6 GF 30
2 Cinta de conexão inferior
2.1 Perfil em U (DIN 1026) 50 x 688 mm* 1.0037 Revestimento C5 2.2 Pinos roscáveis (DIN 913) M10 x 50 1.4401
2.3 Arruela (DIN 125) A10.5 1.4401 2.4 Porca sextavada (DIN 934) M10 1.4401
3 Cinta de conexão superior
3.1 Perfil em U (DIN 1026) 50 x 688 mm* 1.0037 Revestimento C5 3.2 Pinos roscáveis (DIN 913) M10 x 50 1.4401
3.3 Arruela (DIN 125) A10.5 1.4401 3.4 Porca sextavada (DIN 934) M10 1.4401 3.5 Abracadeira em PE PE
4 Carcaça do módulo dizzer® XL-ST PVC-U
5 Peças de conexão do módulo
5.1 Conector flexível 6” / d168 incl. parafusos galvanizador e vedação em EPDM
ferro fundido, Revestimento C5 5.2 Cotovelo 90° de 2” em PP PP
5.3 Tubo transparente do filtrado 2" / 464 mm PVC-U 5.4 Conector flexível 2” incl. parafusos
galvanizador e vedação em EPDM PA6 GF30
6 Coletor do Filtrado 168.3 mm / 6“ PVC-U
* Peças estruturais disponíveis em aço inox.
3
5.2 5.3 5.4 6 3 5.1 4 2 1Opções de flanges para o T-Rack
®3.0 S
Opção Referência Descrição do item Detalhes
KT-0162 Flange DN 150 x 6” Adaptador de 6” para acoplamento por ranhura para conexão flangeada - dimensões de acordo com a norma ISO 7005 PN 10, ANSI Class 150
KT-0163 Flange cega 6” Isola os tubos principais de alimentação e filtrado
3 KT-0164 Flange cega com
saída de 2” Permite a conexão de ventosa, equipamentos para análise e medição, rosca interna de 2” acordo com DIN ISO 228 BSPP
T-Rack
®
3.0 S – Configuração do Sistema de Racks com 2 fileiras
Configuração com duas fileiras e membranas Multibore
®0.9
Número de
módulos Nomenclatura T-Rack® 3.0 S
Referência 1) Comprimento (A) 2) mm Área de Membrana 3) m2 Peso Bruto 4) kg Peso preenchido 4) kg
Volume retido, lado da alimentação m3 Volume retido, lado do filtrado m3 4 TR-4-2-3.0-S TR-0420 661 240 312 572 0,11 0,18 6 TR-6-2-3.0-S TR-0620 991 360 445 835 0,17 0,28 8 TR-8-2-3.0-S TR-0820 1322 480 578 1098 0,23 0,37 10 TR-10-2-3.0-S TR-1020 1652 600 712 1362 0,29 0,46 12 TR-12-2-3.0-S TR-1220 1983 720 847 1626 0,34 0,55 14 TR-14-2-3.0-S TR-1420 2313 840 1023 1933 0,40 0,65 16 TR-16-2-3.0-S TR-1620 2644 960 1156 2195 0,46 0,74 18 TR-18-2-3.0-S TR-1820 2974 1080 1290 2460 0,52 0,83 20 TR-20-2-3.0-S TR-2020 3305 1200 1425 2724 0,57 0,92 22 TR-22-2-3.0-S TR-2220 3635 1320 1559 2988 0,63 1,02 24 TR-24-2-3.0-S TR-2420 3966 1440 1693 3252 0,69 1,11 26 TR-26-2-3.0-S TR-2620 4296 1560 1869 3557 0,75 1,20 28 TR-28-2-3.0-S TR-2820 4627 1680 2003 3821 0,80 1,29 30 TR-30-2-3.0-S TR-3020 4957 1800 2137 4086 0,86 1,39 32 TR-32-2-3.0-S TR-3220 5288 1920 2271 4350 0,92 1,48 34 TR-34-2-3.0-S TR-3420 5618 2040 2405 4614 0,98 1,57 36 TR-36-2-3.0-S TR-3620 5949 2160 2540 4878 1,03 1,66 38 TR-38-2-3.0-S TR-3820 6279 2280 2715 5183 1,09 1,76 40 TR-40-2-3.0-S TR-4020 6610 2400 2849 5447 1,15 1,85
1) Racks SEM módulos de membrana 2) Tolerância conforme ISO 2768-1c 3) Rack equipado com módulos de 60m2 dizzer® XL 0.9 MB 60 ST 4) incluindo módulos e base estrutural
Configuração com duas fileiras e membranas Multibore
®1.5
Número de módulos
Nomenclatura T-Rack® 3.0 S
Referência 1) Comprimento (A) 2) mm Área de Membrana 5) m2 Peso Bruto 4) kg Peso preenchido 4) kg
Volume retido, lado da alimentação m3 Volume retido, lado do filtrado m3 4 TR-4-2-3.0-S TR-0420 661 160 315 578 0,12 0,25 6 TR-6-2-3.0-S TR-0620 991 240 449 845 0,18 0,37 8 TR-8-2-3.0-S TR-0820 1322 320 583 1111 0,27 0,56 10 TR-10-2-3.0-S TR-1020 1652 400 719 1378 0,33 0,71 12 TR-12-2-3.0-S TR-1220 1983 480 854 1645 0,40 0,85 14 TR-14-2-3.0-S TR-1420 2313 560 1032 1955 0,45 0,94 16 TR-16-2-3.0-S TR-1620 2644 640 1166 2221 0,53 1,13 18 TR-18-2-3.0-S TR-1820 2974 720 1302 2489 0,60 1,27 20 TR-20-2-3.0-S TR-2020 3305 800 1437 2756 0,66 1,41 22 TR-22-2-3.0-S TR-2220 3635 880 1573 3023 0,73 1,55 24 TR-24-2-3.0-S TR-2420 3966 960 1708 3291 0,80 1,69 26 TR-26-2-3.0-S TR-2620 4296 1040 1885 3599 0,86 1,83 28 TR-28-2-3.0-S TR-2820 4627 1120 2020 3867 0,93 1,97 30 TR-30-2-3.0-S TR-3020 4957 1200 2156 4134 0,99 2,12 32 TR-32-2-3.0-S TR-3220 5288 1280 2291 4401 1,06 2,26 34 TR-34-2-3.0-S TR-3420 5618 1360 2427 4669 1,13 2,40 36 TR-36-2-3.0-S TR-3620 5949 1440 2562 4936 1,19 2,54 38 TR-38-2-3.0-S TR-3820 6279 1520 2739 5245 1,26 2,68 40 TR-40-2-3.0-S TR-4020 6610 2800 2875 5512 1,33 2,82
5
Especificações Técnicas
T-Rack
®3.0 S
Configuração com quatro fileiras e membranas Multibore
®1.5
Número de módulos
Nomenclatura T-Rack® 3.0 S
Referência 1) Comprimento (A) 2) mm Área de Membrana 5) m2 Peso Bruto 4) kg Peso preenchido 4) kg
Volume retido, lado da alimentação m3 Volume retido, lado do filtrado m3 16 TR-16-4-3.0-S TR-1640 1322 640 1166 2221 0,53 1,13 20 TR-20-4-3.0-S TR-2040 1652 800 1437 2756 0,66 1,41 24 TR-24-4-3.0-S TR-2440 1983 960 1708 3291 0,80 1,69 28 TR-28-4-3.0-S TR-2840 2313 1120 2065 3911 0,90 1,87 32 TR-32-4-3.0-S TR-3240 2644 1280 2333 4443 1,06 2,26 36 TR-36-4-3.0-S TR-3640 2974 1440 2604 4977 1,19 2,54 40 TR-40-4-3.0-S TR-4040 3305 1600 2875 5512 1,33 2,82 44 TR-44-4-3.0-S TR-4440 3635 1760 3146 6047 1,46 3,10 48 TR-48-4-3.0-S TR-4840 3966 1920 3416 6581 1,59 3,39 52 TR-52-4-3.0-S TR-5240 4296 2080 3770 7199 1,72 3,67 56 TR-56-4-3.0-S TR-5640 4627 2240 4041 7733 1,86 3,95 60 TR-60-4-3.0-S TR-6040 4957 2400 4312 8268 1,99 4,23 64 TR-64-4-3.0-S TR-6440 5288 2560 4583 8803 2,12 4,51 68 TR-68-4-3.0-S TR-6840 5618 2720 4854 9337 2,25 4,80 72 TR-72-4-3.0-S TR-7240 5949 2880 5125 9872 2,39 5,08 76 TR-76-4-3.0-S TR-7640 6279 3040 5478 10489 2,52 5,36 80 TR-80-4-3.0-S TR-8040 6610 3200 5749 11024 2,65 5,64 5) Rack equipado com módulos de 40m2 dizzer® XL 1.5 MB 40 ST
T-Rack
®
3.0 S – Configuração do Sistema de Racks com 4 fileiras
Configuração com quatro fileiras e membranas Multibore
®0.9
Número de
módulos Nomenclatura T-Rack® 3.0 S
Referência 1) Comprimento (A) 2) mm Área de Membrana 3) m2 Peso Bruto 4) kg Peso preenchido 4) kg
Volume retido, lado da alimentação m3 Volume retido, lado do filtrado m3 16 TR-16-4-3.0-S TR-1640 1322 960 1156 2195 0,46 0,74 20 TR-20-4-3.0-S TR-2040 1652 1200 1425 2724 0,57 0,92 24 TR-24-4-3.0-S TR-2440 1983 1440 1693 3252 0,69 1,11 28 TR-28-4-3.0-S TR-2840 2313 1680 2047 3866 0,80 1,29 32 TR-32-4-3.0-S TR-3240 2644 1920 2313 4391 0,92 1,48 36 TR-36-4-3.0-S TR-3640 2974 2160 2581 4919 1,03 1,66 40 TR-40-4-3.0-S TR-4040 3305 2400 2849 5447 1,15 1,85 44 TR-44-4-3.0-S TR-4440 3635 2640 3118 5976 1,26 2,03 48 TR-48-4-3.0-S TR-4840 3966 2880 3386 6504 1,38 2,22 52 TR-52-4-3.0-S TR-5240 4296 3120 3737 7115 1,49 2,40 56 TR-56-4-3.0-S TR-5640 4627 3360 4006 7643 1,61 2,59 60 TR-60-4-3.0-S TR-6040 4957 3600 4274 8171 1,72 2,77 64 TR-64-4-3.0-S TR-6440 5288 3840 4542 8699 1,84 2,96 68 TR-68-4-3.0-S TR-6840 5618 4080 4811 9228 1,95 3,14 72 TR-72-4-3.0-S TR-7240 5949 4320 5079 9756 2,07 3,33 76 TR-76-4-3.0-S TR-7640 6279 4560 5430 10367 2,18 3,51 80 TR-80-4-3.0-S TR-8040 6610 4800 5699 10895 2,30 3,70
T-Rack
®
3.0 S – Exemplo de configuração e dimensionamento
TR-20-2-1-3.0 S
TR-52-4-1-3.0 S
Identificação do T-Rack
®:
TR-52-4-1-3.0 S
Terceira Geração do T-Rack®
Arranjo em um único lado (1) ou em ambos os lados do Manifold (2) Núm. de fileiras por unidade de rack
Núm. de módulos por rack T-Rack® A C 410 mi n 21 0 ma x 25 5 17 03 30 0 B A C 410 mi n 21 0 ma x 25 5 17 03 30 0 B A C B 410 300 410 mi n 21 0 ma x 25 5 17 03 30 0 A C B 410 300 410 mi n 21 0 ma x 25 5 17 03 30 0
Cabeçote (Alimentação / Dreno) di = 142 mm da = 168 mm Cabeçote do Filtrado di = 152 mm da = 168 mm Altura (C)* min = 2318 mm máx = 2363 mm Largura (B)* B = 710 mm
* Tolerância conforme norma ISO 2768-1c Conexões para tubos de 6“ através de conector por ranhura (ex: victaulic). São fornecidos junto ao T-Rack® conectores
flexíveis para ranhura de 6“ para um dos lados do T-Rack®.
Cabeçote (Alimentação / Dreno) di = 142 mm da = 168 mm Cabeçote do Filtrado di = 152 mm da = 168 mm Altura (C)* min = 2318 mm máx = 2363 mm Largura (B)* B = 1420 mm
* Tolerância conforme norma ISO 2768-1c Conexões para tubos de 6“ através de conector por ranhura (ex: victaulic). São fornecidos junto ao T-Rack® conectores
flexíveis para ranhura de 6“ para um dos lados do T-Rack®.
Especificações Técnicas
T-Rack
®3.0 S
Módulos de Ultrafiltração dizzer
®
XL e membranas Multibore
®
Membrana Multibore
®Membrane specifications Multibore® 0.9 Multibore® 1.5
Capillaries per fiber 7 7 Inside diameter mm 0,9 1,5 Pore size µm ≈ 0,02 ≈ 0,02
Material PESM PESM
Mode of operation Filtração de dentro para fora Filtração de dentro para fora
Módulos dizzer
®XL em T-Rack
®3.0 S
Dados do Módulo dizzer® XL 0.9 MB 60 ST dizzer® XL 1.5 MB 40 ST
Referência VK-1102 VK-1103
Área de Membrana m2 60 40
Altura (incluindo T-partes) mm 1878 ± 1,5 1878 ± 1,5 Diâmetro do Módulo mm 250 250 Peso de embarque kg 55 55 Material da Carcaça PVC-U, branco PVC-U, branco
Parâmetros de Operação
Temperatura de operação permitida °C 1 - 40 1 - 40 Pressão máx. de operação do T-Rack® bar 5 5 Taxa de Fluxo
Filtração* l/(m2h) 60 – 180 60 – 180
Padrão para retrolavagem l/(m2h) 230 230
Faixas de retrolavagem l/(m2h) 230 – 300 230 – 300 Pressão Transmembrana (TMP)
Filtração* bar 0,1 – 3,0 0,1 – 3,0 Padrão durante retrolavagem* bar 0,3 – 3,0 0,3 – 3,0 Pressão de rompimento da membrana bar > 12 > 10
Químicos para Limpeza/Desinfecção
NaClO (Hipoclorito de Sódio) ppm ppm x h máx. 500 máx. 250.000 (em pH ≥ 9,5) máx. 500 máx. 250.000 (em pH ≥ 9,5) H2O2 (Peróxido de Hidrogênio) ppm máx. 500 máx. 500
pH com Soda Cáustica (NaOH) máx. 13 máx. 13 pH do Ácido min. 1 min. 1
* Especificações acima se aplicam a condições normais de operação.
Technical Specifications TR 3.0 S 3.1(2017-09) PO inge
