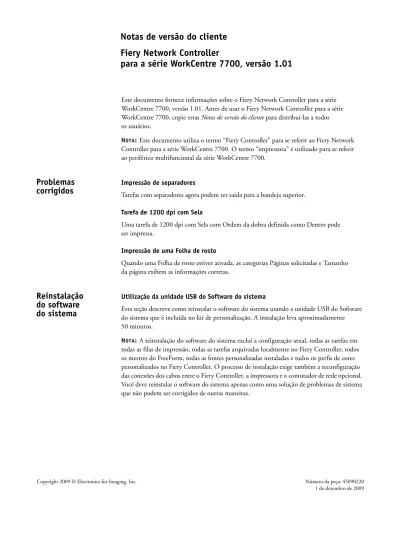

para a série WorkCentre 7700, versão 1.01
Número da peça: 45090220 1 de dezembro de 2009 Copyright 2009 © Electronics for Imaging, Inc.
Este documento fornece informações sobre o Fiery Network Controller para a série WorkCentre 7700, versão 1.01. Antes de usar o Fiery Network Controller para a série WorkCentre 7700, copie estas Notas de versão do cliente para distribuí-las a todos os usuários.
NOTA: Este documento utiliza o termo “Fiery Controller” para se referir ao Fiery Network Controller para a série WorkCentre 7700. O termo “impressora” é utilizado para se referir ao periférico multifuncional da série WorkCentre 7700.
Problemas
corrigidos
Impressão de separadores
Tarefas com separadores agora podem ter saída para a bandeja superior. Tarefa de 1200 dpi com Sela
Uma tarefa de 1200 dpi com Sela com Ordem da dobra definida como Dentro pode ser impressa.
Impressão de uma Folha de rosto
Quando uma Folha de rosto estiver ativada, as categorias Páginas solicitadas e Tamanho da página exibem as informações corretas.
Reinstalação
do software
do sistema
Utilização da unidade USB do Software do sistema
Esta seção descreve como reinstalar o software do sistema usando a unidade USB do Software do sistema que é incluída no kit de personalização. A instalação leva aproximadamente 50 minutos.
NOTA: A reinstalação do software do sistema exclui a configuração atual, todas as tarefas em todas as filas de impressão, todas as tarefas arquivadas localmente no Fiery Controller, todos os mestres do FreeForm, todas as fontes personalizadas instaladas e todos os perfis de cores personalizados no Fiery Controller. O processo de instalação exige também a reconfiguração das conexões dos cabos entre o Fiery Controller, a impressora e o comutador de rede opcional. Você deve reinstalar o software do sistema apenas como uma solução de problemas de sistema que não podem ser corrigidos de outras maneiras.
PARAINSTALAROSOFTWAREDOSISTEMAUTILIZANDOAUNIDADE USB DO SOFTWAREDOSISTEMA
1 Execute o seguinte procedimento (se possível):
• Imprima o Registro de tarefas.
• Imprima a Lista de fontes. Se necessário, peça ao administrador de rede para arquivar as fontes personalizadas instaladas em um local externo.
• Arquive todos os mestres do FreeForm que foram criados no Fiery Controller.
2 Se possível, imprima as páginas de Configuração.
As páginas de Configuração contêm uma lista de todas as opções instaladas e um registro da configuração atual.
3 Salve as configurações atuais do Fiery Controller (se possível):
• Abra uma janela do navegador da Web em um computador cliente.
• Digite o endereço IP ou o nome do servidor do Fiery Controller no campo URL e pressione Enter.
O endereço IP é listado na seção Configuração de rede da página de Configuração. • Clique na guia Configurar na página inicial do WebTools e em Iniciar Configure. • Digite a senha do Administrador para o Fiery Controller (o padrão é “Fiery.1”) e clique
em OK.
• Expanda o item Servidor no painel esquerdo e clique em Backup/Restaurar.
• Clique em Fazer backup das config. do Fiery, digite um nome de arquivo e um local para o arquivo de configurações e clique em Salvar.
• Feche a janela do navegador da Web.
NOTA: As configurações salvas incluem: Configurações (exceto de Nome do servidor e Data/Hora) e perfis de cores personalizados salvos no Fiery Controller. Se não for possível salvar as configurações, arquive os perfis de cores personalizados em um local externo.
4 Desligue o Fiery Controller.
• Pressione o botão Serviços no painel de toque da impressora. Se os ícones de serviço não estiverem sendo exibidos no painel de toque da impressora, pressione o ícone Services Home (Página inicial dos serviços).
• Pressione o ícone do Fiery no painel de toque da impressora. • Pressione a guia Tarefas e, em seguida, Logon.
• Selecione a opção Administrador e pressione o campo de senha. No teclado que for exibido no painel de toque da impressora, digite a senha do Administrador para o Fiery Controller. (A senha padrão, que diferencia maiúsculas e minúsculas, é “Fiery.1”). Pressione Salvar e, em seguida, Logon.
• Pressione Reiniciar servidor.
• Pressione Desligar sistema. Aguarde até que a tela de LED no Fiery Controller fique em branco e que o sistema seja desligado completamente.
• Deixe o interruptor liga/desliga do Fiery Controller na posição LIG. (|).
NOTA: Se não for possível desligar o Fiery Controller utilizando o painel de toque da
impressora, pressione e mantenha pressionado o botão liga/desliga no Fiery Controller até que a luz verde apague e o sistema seja desligado.
5 Desligue a impressora utilizando o interruptor liga/desliga principal na parte da frente. 6 Desconecte todos os cabos externos do Fiery Controller, exceto o cabo de alimentação.
NOTA: Certifique-se de deixar o cabo de alimentação conectado entre o Fiery Controller e a tomada.
7 Gire os comutadores de serviço do Fiery Controller para o modo de inicialização (comutador 1 é LIG.; comutador 2 é DESLIG.).
8 Localize a unidade USB do Software do sistema incluída no kit de personalização e conecte-a a um dos conectores USB no Fiery Controller.
9 Ligue o Fiery Controller pressionando o botão liga/desliga uma vez. 10 Aguarde até que os arquivos sejam transferidos.
A transferência de arquivos leva aproximadamente 15 minutos.
O LED no flash drive mostra atividade esporádica durante esse período. Primeiramente, a tela de LED do Fiery Controller mostra atividade esporádica, eventualmente decidindo-se por “00”. A tela aumenta em um número, aproximadamente a cada 30 segundos. Quando todos os arquivos tiverem sido transferidos para o Fiery Controller, a tela alternará para “FF”.
11 Depois que a tela de LED do Fiery Controller chegar a FF, aguarde 30 segundos e desligue o Fiery Controller pressionando e mantendo pressionado o botão liga/desliga por 5 segundos, até que a luz verde apague.
12 Remova a unidade USB do software do sistema do Fiery Controller.
13 Gire os comutadores de serviço para o modo normal (os comutadores 1 e 2 estão DESLIG.). NOTA: Certifique-se de girar os comutadores de serviço para o modo normal e remover a unidade USB do Software do sistema do Fiery Controller. Se você não executar essas ações, a inicialização do Fiery Controller poderá falhar.
14 Reconecte os cabos no modo Conexão direta. Para obter instruções detalhadas, consulte as Instruções de instalação do Fiery para o periférico multifuncional da série
WorkCentre 7700 que acompanham o Fiery Controller (conclua da etapa 21 à etapa 23).
NOTA: É necessário reconectar os cabos no modo Conexão direta para estabelecer a comunicação adequada entre o Fiery Controller e a impressora. Após a conclusão da instalação, você pode reconfigurar o sistema no modo de conexão do comutador de rede, se necessário.
15 Ligue a impressora utilizando o interruptor liga/desliga principal na parte da frente e ligue o Fiery Controller pressionando o botão liga/desliga uma vez. Aguarde aproximadamente 35 minutos, enquanto a instalação do software do sistema continua.
NOTA: Não interaja com o Fiery Controller nem com a impressora durante a instalação. A interrupção da instalação pode resultar na corrupção do sistema.
Durante os primeiros 10 minutos da instalação, o Fiery Controller é reinicializado diversas vezes; a tela de LED mostra 00 e AA durante cada reinicialização e permanece em 02 por cerca de 4 minutos. Depois, a tela mostra 03 e progride para 04 por aproximadamente 5 minutos e para 05 por aproximadamente 6 minutos. Pelos próximos 10 minutos, o Fiery Controller é automaticamente reinicializado diversas vezes, mostrando 00 e AA toda vez, até que a instalação seja concluída.
Você deve ver os seguintes indicadores de status quando a instalação estiver concluída: • A tela de LED do Fiery Controller chega a “00” e permanece nele.
• O ícone do Fiery torna-se ativo no painel de toque da impressora no modo Serviços (se necessário, pressione Services Home (Página inicial dos serviços) para exibir o ícone). • A página inicial do Fiery Controller é impressa.
16 Se necessário, configure um endereço IP estático para o Fiery Controller (consulte
Configuração e instalação no CD da documentação do usuário).
17 Se necessário, reconfigure o Fiery Controller e a impressora no modo de conexão do comutador de rede. Para obter instruções detalhadas, consulte as Instruções de instalação
do Fiery para o periférico multifuncional da série WorkCentre 7700 (conclua da etapa 30 à
etapa 32).
18 Se foi possível salvar as configurações do Fiery Controller anteriormente, restaure as configurações no sistema:
• Abra uma janela do navegador da Web em um computador cliente.
• Digite o endereço IP ou o nome do servidor do Fiery Controller no campo URL e pressione Enter.
• Na página inicial do WebTools, clique na guia Configurar e no botão Iniciar Configure. • Digite Fiery.1 como senha e clique em OK.
• Expanda o item Servidor no painel esquerdo e clique em Backup/Restaurar. • Clique em Restaurar config. do Fiery. No aviso de reinicialização, clique em OK. • Localize e selecione o arquivo de configuração que você salvou anteriormente e clique
em Abrir.
NOTA: Se não foi possível salvar as configurações, será necessário configurar utilizando as páginas de configuração que você imprimiu anteriormente. Para obter mais informações, consulte Configuração e instalação no CD da documentação do usuário. Depois de sair da configuração e permitir que o sistema seja reinicializado, peça ao administrador de rede para restaurar os perfis de cores personalizados que foram arquivados anteriormente.
19 Restaure as fontes personalizadas instaladas e os mestres do FreeForm que foram arquivados anteriormente.
Solução de
problemas do
ícone do Fiery
Falha na exibição do ícone do Fiery
Se houver falha na exibição do ícone do Fiery no painel de toque da impressora, execute as seguintes etapas da solução de problemas.
PARASOLUCIONARUMPROBLEMADEFALHANAEXIBIÇÃODOÍCONEDO FIERY
1 Pressione o botão Clear All (Limpar tudo) no painel de toque da impressora.
2 Pressione e mantenha pressionado o botão liga/desliga no Fiery Controller por 5 segundos até que a luz verde apague e o sistema seja desligado. Pressione o botão liga/desliga uma vez para ligar o sistema. Aguarde até que a tela de LED do Fiery Controller chegue a 00 e permaneça nele.
3 Depois de o Fiery Controller chegar a 00, pressione o botão Clear All (Limpar tudo) novamente.
4 No EFI WorkCentre Config, verifique se a HTTP Port (Porta HTTP) está definida como “80”.
Para obter instruções detalhadas, consulte Configuração e instalação no CD da documentação do usuário.
Se ainda houver falha na exibição do ícone do Fiery, continue nas etapas da solução de problemas a seguir.
5 (Apenas usuários de rede estáticos; usuários de rede DHCP, ir para a etapa 6). Execute o seguinte procedimento:
• Desligue a impressora.
• Desconecte a impressora do Fiery Controller. Utilize um cabo direto Ethernet para conectar a impressora à rede.
• Configure um endereço IP estático temporário para a impressora. Para obter instruções detalhadas, consulte a documentação que acompanha a impressora ou as Instruções de
instalação do Fiery para o periférico multifuncional da série WorkCentre 7700 (consulte
6 Especifique as configurações da impressora nos Centreware Internet Services (Serviços de Internet CentreWare):
• Abra um navegador da Web em um PC cliente.
– (Usuários de rede DHCP) Digite o endereço IP do Fiery Controller no campo de endereço do navegador e pressione Enter. (O endereço IP é exibido em Protocol Setup (Configuração de protocolo) na página inicial). Na página inicial do WebTools, clique no link sublinhado “Xerox WorkCentre”.
– (Usuários de rede estáticos) Digite o endereço IP da impressora (atribuído na etapa 5) no campo de endereço do navegador e pressione Enter.
• Na página Centreware Internet Services (Serviços de Internet CentreWare), clique em Login (Logon). Digite o ID de usuário e a senha do administrador do sistema e clique em Login (Logon). (O ID de usuário padrão é “admin”; a senha padrão é “1111”).
• Clique na guia Properties (Propriedades). Clique em General Setup (Configuração geral) > Extensible Services Setup (Configuração de serviços extensíveis). Se a opção Extensible Service Registration (Registro de serviço extensível) ainda não estiver ativada, clique em Configure (Configurar) ao lado da configuração. Role para baixo até Remote System Management (Gerenciamento de sistema remoto) e selecione Enable (Ativar) para Extensible Service Registration (Registro de serviço extensível) e clique em Save (Salvar). • Se necessário, navegue de volta para Properties (Propriedades) > General Setup
(Configuração geral) > Extensible Services Setup (Configuração de serviços extensíveis). Em Browser Settings (Configurações do navegador), selecione Enable the Extensible Services Browser (Ativar o navegador de serviços extensíveis). Role para baixo e clique em Apply (Aplicar).
• Navegue até Properties (Propriedades) > Connectivity (Conectividade) > Protocols (Protocolos) > HTTP e clique no botão HTTP. Em Connection (Conexão), selecione Ativada e defina o Número da porta como “80”. Clique em Apply (Aplicar).
7 Verifique se o Fiery Controller e a impressora possuem as mesmas informações de hora e data. Se as informações de hora e data não forem iguais nos dois dispositivos, a exibição do ícone do Fiery poderá falhar.
8 (Apenas usuários de rede estáticos) Repita o procedimento de instalação descrito nas
Instruções de instalação do Fiery para o periférico multifuncional da série WorkCentre 7700,
começando na etapa 21. 9 Reinicie o Fiery Controller.
Digitalização
para FTP
Definição do modo FTP como ativo para Digitalização para FTP.
Além de configurar o Fiery Controller para Digitalização para FTP, conforme explicado em
Configuração e instalação, também é necessário definir o FTP Mode (Modo FTP) como Active
(Ativo) nos Centreware Internet Services (Serviços de Internet CentreWare), para que você possa utilizar a Digitalizão para FTP.
NOTA: O FTP Mode (Modo FTP) Active (Ativo) também é necessário para o ColorCal. PARAALTERAROMODO FTP NOS CENTREWARE INTERNET SERVICES
1 Em um computador Windows, abra um navegador da Internet. 2 Digite o endereço IP do Fiery Controller e pressione Enter.
3 No canto inferior direito da janela, clique no link sublinhado “Xerox WorkCentre”. 4 Clique em Login (Logon) e digite o seguinte:
UserID (ID de usuário): admin Password (Senha): 1111
5 Clique em Login (Logon).
6 Clique em Properties (Propriedades) > Connectivity (Conectividade) > Protocols
(Protocolos) > FTP, selecione Active (Ativo) em Mode (Modo) e clique em Apply (Aplicar).
Contabilidade
de impressão
Quando o Fiery Controller for ativado para suportar a opção Contabilidade de impressão com o EFI WorkCentre Config, será possível imprimir páginas de sistema, como o Registro de tarefas e a Página de configuração e imprimir com o driver de impressora do Fiery Controller. Para ativar o Fiery Controller para suportar a Contabilidade de impressão, é necessário um ID de usuário e um ID de conta de Contabilidade de impressão a ser aplicado ao Fiery Controller.
Para configurar a impressora para Contabilidade de impressão, consulte a documentação que acompanha o periférico multifuncional da série WorkCentre 7700.
O seguinte procedimento complementa as informações em Configuração e instalação e descreve duas opções que estão disponíveis na guia Contabilidade de impressão no EFI WorkCentre Config:
• Sistema de contabilidade • Tipo de conta
PARACONFIGURARO FIERY CONTROLLERPARA CONTABILIDADEDEIMPRESSÃO
1 Verifique se nenhuma tarefa está sendo impressa ou processada no Fiery Controller.
A última etapa desse procedimento solicita a reinicialização do Fiery Controller. As tarefas que estiverem sendo processadas ou impressas serão perdidas.
2 Clique no arquivo .exe na pasta EFI WorkCentre Config, no DVD do software do usuário. 3 Especifique a série da impressora na lista suspensa, digite o endereço IP ou o nome do
servidor do Fiery Controller (ou clique em Pesquisar para selecionar o Fiery Controller em sua rede local) e clique em OK.
4 Clique na guia Contabilidade de impressão.
5 Selecione o Sistema de contabilidade que deseja usar.
Se você selecionar Nenhum, as opções Tipo de conta, ID da conta e ID de usuário estarão desativadas.
Se você selecionar o Contabilidade de rede Xerox, a opção Tipo de conta estará desativada. Se você selecionar Contabilidade padrão da Xerox, as opções Tipo de conta, ID da conta e ID de usuário estarão ativadas. Se você selecionar a opção Conta de grupo padrão para o Tipo de conta, a opção ID da conta estará desativada.
6 Selecione o Tipo de conta para o ID da conta que você deseja utilizar. 7 Digite o ID da conta e o ID de usuário.
O ID da conta e o ID de usuário são opcionais e podem ser desativados pelo Sistema de contabilidade.
8 Clique em Configurar e digite a senha do Administrador do Fiery Controller. 9 Clique em Yes (Sim) para reiniciar o Fiery Controller.
PARAIMPRIMIRUMATAREFADA CONTABILIDADEDEIMPRESSÃO
1 No aplicativo, selecione Arquivo e Imprimir.
2 Selecione o driver da impressora do Fiery Controller e clique em Propriedades.
3 Clique em Informações da tarefa e digite o ID de conta e o ID de usuário para Contabilidade de impressão.
4 Clique em OK para fechar o driver de impressora do Fiery Controller. 5 Clique em OK para imprimir a tarefa.
Configuração da
impressora para
protocolos
e serviços
Número máximo de usuários para SMB
O Fiery Controller suporta um total de oito conexões SMB simultâneas, incluindo a conexão Direta, fila Impressão e fila Em espera.
Driver de
impressora
Impressão do tamanho de papel 9 x 11
Se você enviar uma tarefa de 9 x 11 com o tipo de mídia Comum a partir do driver de impresora ou de Propriedades da tarefa, a tarefa não poderá ser impressa porque a única mídia disponível para 9 x 11 na impressora é Separadores pré-cortados. Para imprimir a tarefa corretamente, selecione Custom Size (Tamanho personalizado) no painel de toque da impressora e digite os parâmetros de 9 x 11.
Bandeja 1 e Bandeja 2 não podem ser definidas como 9x11 ou A4 Tamanho grande A impressora não tem suporte para configurar os tamanhos 9 x 11 ou A4 Tamanho grande como tamanhos de página personalizada na Bandeja 1 ou na Bandeja 2. Como alternativa para esse problema, carregue o papel 9 x 11 ou A4 Tamanho grande na Bandeja 5 e especifique essa bandeja no driver da impressora quando for imprimir.
Impressão
Atualização de opções instaláveis com um módulo de acabamento diferente Depois de utilizar o recurso Comunicação de duas vias no driver de impressora para descobrir os módulos de acabamento conectados automaticamente e conectar um módulo de acabamento diferente à impressora, o novo módulo de acabamento não será identificado corretamente no driver de impressora. Entretanto, o relatório de configuração da impressora não reconhece o novo módulo de acabamento.Para evitar esse problema, certifique-se de ligar a impressora primeiro, permita que ela fique on-line e ligue o Fiery Controller. Se o problema persistir, feche o driver de impressora e abra-o novamente.
Bandeja 8 não tem suporte
A Bandeja 8 não tem suporte para nenhuma finalidade, incluindo inserção de páginas em branco. Se você escolher essa bandeja para inserir páginas em branco, em vez disso, a página em branco será obtida da Bandeja 1.
Tarefa grande com XObjects em PDF
Quando uma tarefa grande estiver sendo processada, o tamanho do arquivo aumenta, o que é normal. Quando o arquivo processado atinge um tamanho de aproximadamente 4 GB, a taxa de impressão pode cair drasticamente, e as últimas páginas podem ser reimpressas repetidas vezes. Entretanto, em qualquer caso, a tarefa será cancelada e a mensagem “Job canceled due to socket error” (Tarefa cancelada devido a erro de soquete) será exibida. Para imprimir a tarefa, divida-a em partes menores. Desligar os XObjects em PDF pode funcionar em alguns casos, mas apenas se o tamanho da tarefa processada estiver próximo do limite de 4 GB.
Tarefa grande com folha de rosto
Se você imprimir uma tarefa grande (aproximadamente 4 GB em seu estado processado) com uma folha de rosto, o status na Command WorkStation será IPping (Processando em RIP) e depois Printing (Imprimindo); entretanto, a tarefa nunca será impressa e o Fiery Controller parará de responder quando atingir o limite de 4 GB. A exibição na impressora não possui status. Isso ocorre porque a impressora está esperando que toda a tarefa processada seja enviada para ela antes de imprimir a folha de rosto. Para corrigir o problema, reinicialize o Fiery Controller e a impressora ou divida a tarefa em partes menores.
Mensagem de erro incorreta com tamanhos personalizados pequenos
Quando você imprime uma tarefa com um tamanho personalizado pequeno (por exemplo, largura = 8,3 pol, altura = 5,8 pol), a seguinte página de aviso de erro é impressa: “The Job was deleted due to a Paper Type and/or Paper Size selection within the job that cannot be printed face-up” (A tarefa foi excluída devido a uma seleção de Tipo de papel e/ou Tamanho do papel dentro da tarefa que não pode ser impressa com a face para cima). Essa mensagem é incorreta e não diz respeito à impressão voltada para cima. As limitações de tamanho mínimo são largura = 3,94 pol, altura = 5,83 pol.
Impressão duplex
A impressão duplex não é suportada na mídia de separador. A impressão duplex não é suportada no Intercalador (Bandeja 8). Páginas faturáveis
Se você inserir páginas em branco em uma tarefa ou se elas forem inseridas pelo sistema (por exemplo, uma tarefa duplex com um número ímpar de páginas), elas serão contadas pela impressora no contador de impressão preto.
Command
WorkStation
Command WorkStation não instalada
A Command WorkStation e outros aplicativos Fiery não estão instalados no Fiery Controller. Não use a Área de trabalho remota para instalar quaisquer aplicativos no Fiery Controller. O uso da Área de trabalho remota no Fiery Controller para a execução de aplicativos não é suportado. A Área de trabalho remota é suportada apenas para a execução de Atualizações do sistema, a fim de manter o software do sistema atualizado.
Mensagem de erro de Bandeja de empilhamento cheia
Quando uma tarefa for impressa na Bandeja central direita (Empilhador), uma mensagem será exibida na Command WorkStation quando a bandeja estiver cheia, e a impressão para. Se você enviar uma tarefa grampeada para ser impressa, a mensagem de erro para a Bandeja de empilhamento cheia será substituída por uma mensagem Printing (Imprimindo), mesmo que a impressão tenha parado.
Páginas de sistema
As páginas de sistema (por exemplo, a Página de configuração e a Página de teste) impressas na Command WorkStation estão em inglês, independentemente da versão do idioma da Command WorkStation.
Booklet Maker
Dobra tem conflito com a encadernação Livreto perfeitoSe a encadernação Perfeita ou Sela aninhada estiver selecionada em Layout > Livreto, a dobra na guia Acabamento não será permitida.
Imagens cortadas com a opção 2 pág./folha ou livreto
Quando uma tarefa for impressa com layout de 2 pág./folha ou como um livreto, algumas imagens podem ser cortadas na saída impressa. Se isso ocorrer, desative PDF-X Objects em Configuração no Fiery Controller.
Paper Catalog
Paper Catalog e Associação de bandejaQuando você cria uma entrada de perfil de mídia no Paper Catalog e a associa a uma bandeja usando a Associação bandeja/papel na Command WorkStation, a gramatura exibida não é exata. A gramatura exibida representa um valor na faixa suportada pela impressora (por exemplo, 92 g/m² para 81 a 105 g/m²). Em alguns casos, isso pode resultar na exibição de uma gramatura incorreta para a bandeja associada.
Impose
Visualização do WireframeA Ajuda do Impose informa incorretamente que no VDP Imposition, o modo de visualização de layout exibe o conteúdo da página. No modo de visualização de layout, apenas a paginação de informações sobre o registro é exibida.
Impose de Hot Folders
Em Hot Folders, é possível definir configurações de imposição personalizadas mesmo se você não tiver um dongle para ativar o recurso Impose. No entanto, sem um dongle, as configurações de imposição não terão efeito.
Calibragem
Calibragem no painel de toque da impressoraSe você calibrar o Fiery Controller no painel de toque da impressora, utilize as seguintes instruções para digitalizar a página de medidas do scanner ou a página de medidas do ColorCal (antes de pressionar Medir página no painel de toque da impressora). Essas instruções também são exibidas na página de instruções que você pode imprimir como parte do procedimento de calibragem.
NOTA: Para que a calibragem do ColorCal funcione, é necessário instalar a opção Fluxo de trabalho de digitalização no periférico multifuncional da série WorkCentre 7700. Antes de calibrar o Fiery Controller usando o ColorCal, é necessário ativar o periférico multifuncional da série WorkCentre 7700 para o ColorCal. Para obter mais informações, consulte “Ativação do periférico multifuncional da série WorkCentre 7700 para o ColorCal” em Impressão
em cores.
PARADIGITALIZARAPÁGINADEMEDIDASDOSCANNEROUDO COLORCAL
1 Para a calibragem do scanner: Coloque a faixa de escala de tons de cinza, a faixa Amostras de controle de cores e a página de medidas do scanner no vidro da copiadora, de acordo com as instruções na página de medidas do scanner.
Para a calibragem do ColorCal: Coloque a faixa de escala de tons de cinza e a página de medidas do ColorCal no vidro da copiadora, de acordo com as instruções na página de medidas do ColorCal.
A faixa de escala de tons de cinza e a faixa Amostras de controle de cores estão incluídas no pacote de mídia do cliente que acompanha o Fiery Controller.
2 Se os ícones de serviço não estiverem sendo exibidos no painel de toque da impressora, pressione o ícone Services Home (Página inicial dos serviços) no painel de toque da impressora.
3 Pressione Workflow Scanning (Fluxo de trabalho de digitalização). 4 Pressione o modelo ColorCal.
5 Pressione a guia Ajuste de layout, pressione Orientação do original e, em seguida, Imagens na horizontal.
6 Pressione Save (Salvar).
7 Pressione o botão verde Start (Iniciar) na impressora para iniciar a digitalização.
