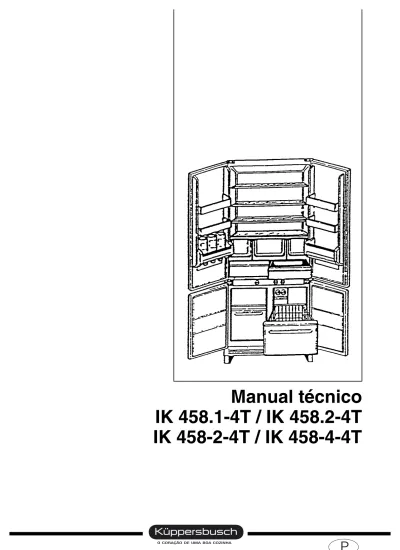

IK 458.1-4T / IK 458.2-4T
IK 458-2-4T / IK 458-4-4T
Elaborado por: U. Laarmann KÜPPERSBUSCH HAUSGERÄTE AG Email: uwe.laarmann@kueppersbusch.de
Índice
1. Segurança ... 4
2. Generalidades ... 5
2.1 Aparelhos NOFROST... 5
2.2 Modelos dos aparelhos NOFROST... 5
2.3 Tipos de refrigeração ... 6
2.4 Frigoríficos e congeladores NOFROST ... 7
2.5 Instalação e conexão ... 9
3. Conjunto frigorífico e congelador de integrar, com 3 zonas... 10
3.1 Apresentação das zonas diferentes ... 10
3.2 Dados técnicos... 12
3.3 Circulação do ar ... 14
3.4 Componentes do sistema... 15
3.4.1 Componentes da câmara frigorífica (só para IK 458.1-4T, IK 458.2-4T e IK 458-2-4T) ... 17
3.4.2 Componentes da zona de 0 °C (todos os aparelhos) ... 18
3.4.3 Componentes da parte esquerda do congelador (IK 458.1-4T, IK 458.2-4T, IK 458-2-4T) ... 19
3.4.4 Componentes da parte direita do congelador (IK 458.1-4T, IK 458.2-4T, IK 458-2-4T) ... 21
3.4.5 Componentes da câmara congeladora (IK 458-4-4T)... 22
3.5 Função do aquecimento de descongelação (todos os aparelhos) ... 24
3.6 A conexão eléctrica ... 25 3.6.1 Esquema de cablagem IK 458.1-4T, IK 458.2-4T, IK 458-2-4T... 25 3.6.2 Esquema de conexões IK 458.1-4T, IK 458.2-4T, IK 458-2-4T ... 26 3.6.3 Esquema de cablagem IK 458-4-4T ... 27 3.6.4 Esquema de conexões IK 458-4-4T... 28 3.6.5 A electrónica ... 29 3.7 Características da sonda NTC ... 30
3.8 Desmontagem dos componentes individuais ... 31
3.8.1 Componentes na área do painel de comando (IK 458.1-4T, IK 458.2-4T e IK 458-2-4T) ... 31
3.8.2 Componentes da zona frigorífica ... 32
3.8.3 Componentes da zona de 0 °C ... 32
3.8.4 Componentes da parte esquerda do congelador... 32
3.8.5 Componentes da câmara do compressor ... 34
3.9 Acessibilidade aos componentes (IK 458-4-4T)... 35
3.9.1 Compartimento congelador... 35
3.9.2 Retirar o painel de comando ... 36
3.9.3 Substituição dos termostatos ... 36
3.9.4 Substituir o termostato de aba ... 36
3.9.5 Temporizador ... 37
3.9.6 Resistência de descongelação ... 38
3.10 Instalação ... 39
3.10.1 Ajuste da altura ... 39
3.10.2 Montagem do revestimento lateral... 39
3.10.3 Instalação do aparelho... 42
3.10.4 Montagem do rodapé ... 43
1.
Segurança
Perigo!
As reparações só podem ser executadas por um electricista!
Devido a reparações incorrectas, podem causar-se perigos e danos para o utilizador!
Para evitar choques eléctricos, é imprescindível que respeite as seguintes indicações: • Em caso de avaria, as caixas e os quadros podem ser condutores de tensão!
• Se tocar nos componentes condutores de tensão, situados no interior do aparelho, o corpo pode ser percorrido por correntes perigosas!
• Antes da reparação, desligue o aparelho da rede!
• Em caso de ensaios sob tensão, deve utilizar-se sempre um interruptor diferencial!
• A resistência do condutor de protecção não pode ser superior aos valores definidos pela Norma! Ela é de importância fundamental para a segurança das pessoas e para o funcionamento dos aparelhos. • Após terminar a reparação, é necessário executar um ensaio de acordo com a Norma VDE 0701 ou
de acordo com os Regulamentos nacionais específicos!
Atenção!
É imprescindível que respeite as seguintes indicações:
• Antes de toda e qualquer reparação, é necessário desligar electricamente os aparelhos da rede. Em caso de ser necessário realizar ensaios sob tensão, é imprescindível utilizar interruptores diferenciais.
Arestas afiadas: é necessário utilizar luvas de protecção
Componentes com risco de estarem carregados electrostaticamente! Respeitar os regulamentos para o manuseamento!
2.
Generalidades
2.1
Aparelhos NOFROST
A necessidade de oferecer ao consumidor aparelhos que cumprem todos os critérios da forma de despensa mais moderna e que oferecem mais espaço de armazenagem mesmo precisando do mesmo lugar, levou-nos a desenvolver frigoríficos e congeladores NOFROST.
2.2
Modelos dos aparelhos NOFROST
Por princípio não existe limitação de modelos.
Todos os modelos conhecidos na área de frigoríficos e congeladores também podem ser fabricados com a tecnologia NOFROST. Os aparelhos podem ser fabricados com uma ou mais portas, no máximo com 4 portas. As portas podem ser colocadas umas ao lado das outras, mas também umas por cima das outras. O suporte de porta de quase todos os aparelhos é reversível.
Distingue-se entre aparelhos fixos, aparelhos para instalação inferior e aparelhos de integrar. Aparelhos para instalação inferior podem ser fornecidos com painel decorativo.
Aparelhos de integrar podem ser ajustados à parte frontal dos móveis.
Conforme o modelo, a porta do móvel é colocada directamente na porta do aparelho ou fixada através de charneiras de corrediça no móvel correspondente.
Modelos Aparelho fixo (combinados - Aparelho fixo (aparelho com Aparelho de integrar (combinados - frigorífico e Aparelho de integrar (frigorífico - de integrar) frigorífico e congelador) três zonas) congelador - de integrar)
2.3
Tipos de refrigeração
Na Küppersbusch distingue-se 3 tipos de refrigeração:
a. Refrigeração estática
Refrigerar por meio de vaporizador, considerando que o factor corrente de ar não é aumentado por meios auxiliares. A refrigeração estática não pode prescindir da circulação de ar normal dentro do aparelho.
b. Refrigeração dinâmica
O ar é movimentado através de um ventilador na câmara frigorífica. Assim obtém-se uma distribuição constante do ar frio no interior da câmara frigorífica. O ar não é conduzido directamente através do vaporizador, mas sim movimentado na câmara frigorífica.
c. Refrigerar através de circulação de ar
O ar é distribuído através de um ventilador na câmara frigorífica, sendo conduzido através do vaporizador. Assim, a humidade condensa no vaporizador e o ar no interior do aparelho fica seco.
Tipos de refrigeração
1. Vaporizador 2. Ventilador
3. Recipiente de água de descongelação para evaporação 4. Compressor
2.4
Frigoríficos e congeladores NOFROST
Nos aparelhos NOFROST faz-se uma distinção entre modelos só com um compressor e modelos com ciclos de refrigeração separados que estão equipados com 2 compressores.
a. Todos os aparelhos NOFROST do Grupo de Electrodomésticos Küppersbusch com um agregado frigorífico se caracterizam pelo mesmo tipo de construção termodinâmica. Eles só se distinguem devido a diferentes capacidades volumétricas, dimensões e estética.
A parte superior do aparelho funciona através de refrigeração cíclica (estática), o compartimento inferior de congelação trabalha com a técnica NOFROST.
O controlo da temperatura das duas partes do aparelho é efectuado através de um termostato que se encontra na câmara frigorífica.
O ciclo de refrigeração é composto por um vaporizador (depende do modelo, também completamente integrado) situado na parte frigorífica e por um vaporizador de baterias instalado no compartimento congelador.
O ciclo é completado pelo compressor, pelo condensador e por dois termostatos com capilares de comprimento diferente.
Devido aos capilares diferentes, os aparelhos têm duas zonas diferentes de evaporação. A primeira zona de evaporação absoluta encontra-se na parte frigorífica e a segunda na parte congeladora (vaporizador de baterias).
Ciclo de refrigeração NOFROST, modelo com um compressor
1. Compressor 2. Condensador 3. Filtro de desidrogenação 4. Tubo capilar 5. Permutador 6. Vaporizador de baterias - câmara congeladora 7. Vaporizador Roll-Band
embutido - câmara frigorífica 8. Tubo de refluxo
b. Para além dos frigoríficos e congeladores NOFROST com um agregado frigorífico, a Küppers-busch também fabrica modelos com dois compressores. Trata-se de aparelhos com uma capaci-dade a partir de 300 l com 3 ou 5 portas.
Estes modelos têm dois ciclos de refrigeração diferentes.
A parte frigorífica funciona através de refrigeração cíclica com um agregado de refrigeração próprio e regulação de temperatura separada. O outro agregado de refrigeração controla o funcionamento NOFROST no compartimento congelador e na zona de 0°C.
Cada ciclo de refrigeração dispõe de um controlo da temperatura directo e separado através de termostatos.
Modelo NOFROST com dois compressores
1. Vaporizador - frigorífico 2. Compressor - frigorífico 3. Condensador - frigorífico 4. Secador 5. Tubo capilar 6. Vaporizador - congelador 7. Compressor - congelador 8. Condensador - congelador (Câmara do compressor)
2.5
Instalação e conexão
As melhores condições para a instalação de frigoríficos e congeladores são espaços secos e bem ventilados.
Para manter o consumo de energia baixo, os aparelhos não devem ser instalados ao lado de fornos ou aquecedores. Evitar radiação solar directa.
Ao instalar frigoríficos e congeladores na cozinha, deve-se ordená-los conforme o decurso dos trabalhos a efectuar. Deve-se atender a que o suporte da porta seja fixado no lado correcto do aparelho conforme o decurso do trabalho.
Os congeladores - sobretudo as arcas congeladoras - também podem ser instalados em caves, em corredores de caves ou em despensas. Se os compartimentos forem húmidos, deve-se dar preferência a aparelhos com liquefactor na parede exterior.
Para frigoríficos e congeladores há grupos de clima diferentes que determinam a que temperatura ambiente os aparelhos funcionam perfeitamente:
- Normal «N»: Temperatura ambiente +16 °C até +32 °C - Ampliada Normal «SN»: Temperatura ambiente +10 °C até +32 °C - Zona subtropical «ST»: Temperatura ambiente +18 °C até +38 °C - Zona tropical «T»: Temperatura ambiente +18 °C até +43 °C
(Fonte: DIN 8950)
O símbolo para estes limites de utilização está indicado na etiqueta. Os frigoríficos e congeladores utilizados na Alemanha correspondem quase sempre ao grupo «N», ou seja, deve-se evitar a instalação num compartimento que mantenha durante um período prolongado uma temperatura abaixo de +16 °C ou acima de +32 °C, uma vez que a regulação de temperatura dos aparelhos deixa de funcionar correctamente. Este facto tem um efeito especialmente negativo sobre frigoríficos com compartimento de evaporação e aparelhos combinados (frigoríficos e congeladores) só com um ciclo de refrigeração. Os congeladores só funcionam perfeitamente se a temperatura ambiente for aprox. até 0 °C.
Não se deve escolher de forma alguma um lugar de instalação no qual a temperatura possa atingir mais de +32 °C.
Os frigoríficos e congeladores estão prontos para serem conectados com ficha e devem ser ligados a uma tomada com contacto de segurança. A carga conectada nos frigoríficos é de aprox. 100 W até 240 W e nos aparelhos combinados (frigoríficos e congeladores) é de aprox. 145 W até 265 W. Os congeladores têm uma carga conectada de 100 W até 300 W. Por motivos de segurança, recomendamos para os produtos alimentares a congelar um circuito próprio para os congeladores. Assim garante-se que o congelador não é desligado se p. ex. o circuito estiver sobrecarregado devido à conexão de outros aparelhos ou se o circuito for interrompido devido à avaria de outro aparelho.
3.
Conjunto frigorífico e congelador de integrar, com
3 zonas
3.1
Apresentação das zonas diferentes
A - Frigorífico B - Zona de 0 °C C - Congelador
Com a utilização de aparelhos com várias zonas, o cliente tem 3 zonas de refrigeração à sua disposição para conservar de forma ideal todos os tipos de géneros alimentícios.
As zonas de refrigeração em pormenor: Zona de refrigeração A:
Devido à refrigeração estática, cria-se um ambiente ideal para conservar géneros alimentícios frescos. Utiliza-se um vaporizador composto por uma placa de alumínio integrada e a temperatura é controlada através de um termostato regulável que se encontra no painel de comando.
Zona de refrigeração B:
Nesta zona de refrigeração as temperaturas são mantidas constantes entre 0 °C e 3 °C. A refrigeração é efectuada através de circulação forçada do ar que vem do compartimento congelador que se encontra por baixo. Nesta zona, o controlo da temperatura é regulado através de um termostato de aba especial (mecânico). Assim garante-se uma temperatura constante, também durante períodos de descongelação.
Parte congeladora C:
O frio é produzido através de um vaporizador de baterias e a circulação forçada do ar é provocada por um ventilador.
Desta forma, o ar húmido é condensado em forma de geada sobre o vaporizador e não nas paredes do compartimento congelador ou nas embalagens dos alimentos. Um temporizador acciona uma resistência de descongelação a intervalos regulares (em cada 12 a 14 horas consoante o modelo do aparelho), pelo que o compressor não pode oxidar. Assim que a temperatura do vaporizador alcançar +10 °C, a alimentação da resistência de aquecimento é cortada durante o processo de descongelação por um actuador térmico.
Há outro actuador térmico de segurança que corta a alimentação da resistência de aquecimento se a temperatura subir a valores fora do normal (+30 °C / +40 °C) devido a avarias de funcionamento do vaporizador de baterias.
Um termómetro electrónico indica visivelmente através de vários LEDs a temperatura no compartimento congelador no painel de comando.
A temperatura é controlada através de um termostato regulável que se encontra no painel de comando. O aparelho com 3 zonas tem dois ciclos de refrigeração.
3.2
Dados técnicos
IK 458.1-4T IK 458.2-4T
Características gerais
Medidas (AxLxP) 190x86x55 cm 190x86x55 cm
Capacidade bruta:
Comp. frigorífico/ congelador/ zona 0 °C 274 / 128 / 45 l 274 / 128 / 45 l Potência:
Comp. frigorífico/ congelador / zona 0 °C cíclico / **** / 0-3 °C cíclico / **** / 0-3 °C
Quantidade de agente de refrigeração: R12 R134a
Comp. frigorífico/ congelador 90 / 160 g 75 / 130 g
Grupo N N Frigorífico: Termostato: Ajuste mínimo: Ligar / Desligar +4,5 / -12 °C +4,5 / -12 °C Ajuste máximo: Ligar / Desligar +4,5 / -22 °C +5 / -24 °C Motocompressor Tensão de rede 220-230 V / 50 Hz 220-240 V / 50 Hz Potência do motor 1/8 CV 1/8 CV Consumo de potência 93 W 89 W
Corrente nominal / de arranque 0,6 / 3,5 A 0,5 / 2,7 A
Resistência do enrolamento principal / auxiliar 20 / 21 ohms 25 / 26 ohms
Capacidade frigorífica 83 Kcal/h 92 Kcal/h
Congelador Termostato: Ajuste mínimo: Ligar / Desligar -11 / -20 °C -11 / -20 °C Ajuste máximo: Ligar / Desligar -26 / -34 °C -26 / -34 °C Motocompressor / KS Tensão de rede 220-240 / 50 / V/Hz 220-240 / 50 / V/Hz Potência do motor 1/5 CV 1/5 CV Consumo de potência 150 W 149 W
Corrente nominal / de arranque 0,7 / 4,7 A 0,8 / 4,8 A
Resistência do enrolamento principal / auxiliar 12 / 14 ohms 12 / 14 ohms
Capacidade frigorífica 169 Kcal/h 204 Kcal/h
IK 458-2-2T IK 458-4-4T Características gerais
Medidas (AxLxP) 190x86x55 cm 190x86x55 cm
Capacidade bruta
Comp. frigorífico/ congelador/ zona 0 °C 266 / 96 / 28 l 266 / 96 / 28 l Potência:
Comp. frigorífico/ congelador/ zona 0 °C cíclico / **** / 0-3 °C cíclico / **** / 0-3 °C
Quantidade de agente de refrigeração: R134a R600a
Comp. frigorífico/ congelador 75 / 130 g 38 / 60g
Grupo N SN Frigorífico: Termostato: Ajuste mínimo: Ligar / Desligar +4,5 / -12 °C +5 / -3,5 °C Ajuste máximo: Ligar / Desligar +4,5 / -22 °C +5 / -24 °C Motocompressor Tensão de rede 220-240 V / 50 Hz 220-240 V / 50 Hz Potência do motor 1/8 CV 1/12 CV Consumo de potência 89 W 60 W
Corrente nominal / de arranque 0,5 / 2,7 A 0,29 A
Resistência do enrolamento principal / auxiliar 25 / 26 ohms 38,5 / 26 ohms
Capacidade frigorífica 92 Kcal/h 60 Kcal/h
Congelador Termostato: Ajuste mínimo: Ligar / Desligar -11 / -20 °C -12 / -20,5 °C Ajuste máximo Ligar / Desligar -26 / -34 °C -23 / -34 °C Tensão de rede 220-240 V / 50 Hz 220-240 V / 50 Hz Potência do motor 1/5 CV 1/6 CV Consumo de potência 149 W 131 W
Corrente nominal / de arranque 0,8 / 4,8 A 0,9 / 4,9 A
Resistência do enrolamento principal / auxiliar 12 / 14 ohms
Capacidade frigorífica 169 Kcal/h 204 Kcal/h
3.3
Circulação do ar
Câmara congeladora: o ar produzido pelo vaporizador alimentado a bateria é colocado em circulação
através do ventilador que se encontra acima da bateria. O ar entra no compartimento direito do congelador e volta a sair através de duas ranhuras.
A temperatura é controlada pela esfera do termostato que se encontra visível directamente acima da bateria.
Zona de zero graus: o ar entra através de um tubo protegido por espuma acima do ventilador e sai
pelas ranhuras do termostato de aba. Através de uma ranhura, situada em baixo à esquerda na zona de zero graus, o ar consegue voltar a entrar na câmara congeladora. A temperatura é regulada pelo termostato de aba.
Câmara frigorífica: a circulação do ar é efectuada através de convecção natural. O controlo é realizado
3.4
Componentes do sistema
IK 458.1-4T, IK 458.2-4T, IK 458-2-4T
1. Iluminação 2. Sensor do termostato 3. Escoamento de água 4. Termostato de aba 5. Acumulador frigorífico 6. Sonda do termostato 7. Temporizador 8. Ventilador - congelador9. Sensor do termostato - congelador
10. Actuador térmico de descongelação 11. Actuador térmico de segurança
12. Resistência de aquecimento - vaporizador 13. Vaporizador de baterias
14. Escoamento de água incl. resistência de aquecimento
15. Válvula de escoamento 16. Ventilador - compressor
IK 458-4-4T
1. Compressor - frigorífico 2. Compressor - congelador 3. Condensador - frigorífico
4. Recipiente para água de descongelação 5. Vaporizador de baterias
6. Ventilador - vaporizador 7. Caixa - placa de bornes
8. Bolbo do termómetro - congelador 9. Termómetro electrónico com LEDs 10. Termómetro - congelador
11. Termómetro - frigorífico
12. Bolbo do termómetro - frigorífico 13. Termostato de aba
14. Esfera do termostato de aba
15. Sonda NTC do termómetro electrónico 16. Vaporizador - frigorifico embutido 17. Protecção térmica
18. Válvula de borracha 19. Temporizador
20. Resistência de descongelação
21. Resistência da calha de escoamento de água de descongelação
3.4.1
Componentes da câmara frigorífica
(só para IK 458.1-4T, IK 458.2-4T e IK 458-2-4T)
Termostato
A temperatura nesta câmara é regulada por um termostato que se encontra atrás do painel de comando. A sonda deste termostato encontra-se num pequeno tubo, envolvido em material alveolar, e alcança o interior do aparelho até ao ponto de fixação no vaporizador.
Isolamento térmico (lâmpadas)
O novo sistema de iluminação na câmara frigorífica é composto por duas lâmpadas que se encontram na parte superior do compartimento frigorífico.
Para evitar que a caixa das lâmpadas aqueça demasiado quando a porta está aberta, há um protector térmico conectado em série às duas lâmpadas.
Assim que as temperaturas na área deste sensor excederem 70 °C, as lâmpadas são apagadas. Com uma temperatura de aprox. 45 °C, as lâmpadas voltam a acender quando a porta é aberta.
3.4.2
Componentes da zona de 0 °C (todos os aparelhos)
No lado traseiro da caixa interior desta zona encontra-se um termostato de aba que está fechado numa caixa de protecção transparente.
O sensor está fixado por baixo da parte superior da caixa interior.
O termostato deixa entrar ou retém o ar frio vindo do compartimento congelador que se encontra por baixo.
O ventilador do compartimento congelador é um dos elementos responsáveis por uma temperatura constante na zona de 0 °C.
Este ventilador não está em funcionamento durante o período de descongelação.
O termostato de aba pode ser regulado com um parafuso. No entanto não se fazer uso desta possibilidade!
3.4.3
Componentes da parte esquerda do congelador
(IK 458.1-4T, IK 458.2-4T, IK 458-2-4T)
Os diversos componentes do sistema encontram-se no interior.
Na parte traseira da caixa interior, atrás de uma protecção, estão fixados os seguintes elementos: - Vaporizador de baterias
- Ventilador
- Temporizador de descongelação - Sensor do termostato
- Actuador térmico
- Resistência de aquecimento e escoamento de água
O vaporizador de baterias oferece uma potência de refrigeração elevada apesar de ocupar pouco espaço.
Devido à circulação forçada de ar, a humidade existente é condensada no vaporizador, que é o componente mais frio no interior.
Esta convecção forçada é produzida através de um ventilador que se encontra acima do vaporizador.
Vaporizador de baterias Ventilador
O gelo que se encontre no vaporizador precisa de ser descongelado regularmente. Para o efeito, o temporizador activa em cada 14 horas uma resistência de aquecimento que está em contacto com o vaporizador de baterias.
Ao mesmo tempo também é alimentada uma resistência de aquecimento que está colada por baixo do escoamento de água.
Resistência de aquecimento Resistência de aquecimento da descongelação 303 ! do escoamento de água 2679 !
Um actuador térmico de segurança está ligado ao vaporizador. Este actuador desliga as duas resistências de aquecimento assim que o vaporizador alcançar uma temperatura acima de +30 °C devido a uma avaria de funcionamento. Antes disto, o actuador do termostato +10 °C desliga o aquecimento que se encontra no vaporizador de baterias.
Actuador térmico
A água de descongelação é conduzida para o exterior através de uma válvula especial de borracha à base de silicone, instalada no escoamento de água.
A estrutura desta válvula de borracha permite que a água de descongelação escoe sem dificuldades. Durante o período de refrigeração, a válvula é fechada através do efeito do vácuo. Assim evita-se a aspiração de ar para dentro.
Válvula de borracha
> +10 °C cor do cabo cinzento > +40 °C cor do cabo preto
3.4.4
Componentes da parte direita do congelador
(IK 458.1-4T, IK 458.2-4T, IK 458-2-4T)
Na parede lateral encontram-se os seguintes elementos: - A sonda de temperatura PTC para o termómetro eléctrico - O acumulador frigorífico
O termómetro electrónico
Uma placa electrónica no painel de comando possibilita a indicação visual da temperatura existente no compartimento congelador através de luz incidente sequencial de 6 LEDs. Esta placa controla também o LED-ON/OFF, um super-LED e um LED de alarme.
A placa é controlada por uma sonda PTC. A electrónica controla a indicação visual do painel de comando.
A sonda PTC encontra-se na parte lateral do interior, ligada a um acumulador frigorífico (efeito estabilizador), que garante uma indicação constante dos díodos LED e evita indicações anormais se houver alterações de temperatura momentâneas.
Electrónica
Acumulador frigorífico
3.4.5
Componentes da câmara congeladora (IK 458-4-4T)
Vaporizador alimentado a bateria e ventilador
Apesar de precisar de pouco espaço, o vaporizador alimentado a bateria oferece uma potência de refrigeração extremamente elevada. Isso acontece porque a superfície do vaporizador foi aumentada com uma diversidade de aletas de alumínio que estão inseridas numa serpentina de zinco.
Através da circulação activa de ar, provocada por um ventilador (potência 3,1 W, velocidade 2400 r/min) que se encontra acima do vaporizador, toda a humidade existente é condensada sobre o vaporizador, que é o componente mais frio do interior do aparelho.
Resistência de descongelação
O gelo que se concentra sobre o vaporizador precisa de ser descongelado a intervalos regulares. Por este motivo, um temporizador que se encontra no canto direito inferior (por baixo da dobradiça inferior da porta direita do congelador) activa aprox. em cada 12 horas uma resistência com 190 W (resistência 303 ohms; tensão 240 volts), que está em contacto directo com a bateria.
Resistência da calha de escoamento de água de descongelação
Para evitar que a água de descongelação se transforme em gelo, por baixo da calha de escoamento de água de descongelação está ligada uma resistência com 21,5 (resistência 2679 ohms; tensão 240 volts). Esta resistência está conectada paralelamente à resistência de descongelação.
Interruptores térmicos
Dois interruptores térmicos, que estão em contacto directo com a bateria, interrompem a alimentação da resistência de descongelação no caso de: - +10 °C - interruptor fim descongelação (cor do cabo: cinzento); - +40 °C - interruptor de segurança (cor do cabo: preto).
Válvula de borracha
A água de descongelação é conduzida para fora através de uma válvula de borracha à base de silicone que se encontra no furo de escoamento de água de descongelação.
Devido às suas propriedades, a água de descongelação pode escoar sem dificuldades; durante o período de refrigeração, a válvula é fechada devido ao efeito de sucção que se forma no interior do aparelho e, dessa forma, evita que seja aspirado ar húmido desde fora.
Termómetro electrónico
Uma placa electrónica no painel de comando indica a temperatura na câmara congeladora através da luz incidente sequencial de 6 LEDs. Esta placa controla um LED controla o LED ON-OFF, um super-LED e um super-LED de alarme que acende quando a temperatura ultrapassa -11°C.
A placa é controlada por uma sonda NTC que altera a sua resistência com a alteração da temperatura. Esta sonda encontra-se no fundo da célula e está em contacto com massa eutéctica que garante uma indicação constante dos LEDs e evita uma indicação perturbada se houver oscilações momentâneas da temperatura.
3.5
Função do aquecimento de descongelação (todos os aparelhos)
O calor produzido pela resistência do aquecimento de descongelação não tem qualquer influência sobre a temperatura no interior da câmara congeladora ou sobre as embalagens dos alimentos, uma vez que toda a energia térmica é consumida durante o processo de descongelação do gelo no vaporizador.
Na fig. A vê-se as condições normais de funcionamento se os contactos 2 - 3 do temporizador estiverem estabelecidos.
Após 14 horas (aprox. 12 horas no IK 458-4-4T), o came do temporizador desconecta os contactos 2 - 3 e liga os contactos 3 - 4, resultando daí a condição ilustrada na fig. B:
A corrente com a qual o motor do temporizador, o compressor e o ventilador são alimentados é interrompida, enquanto que ao mesmo tempo se coloca em funcionamento a resistência de aquecimento do vaporizador de baterias e a resistência de aquecimento para o escoamento de água. Assim que o vaporizador alcançar uma temperatura de +10 °C, o actuador térmico reage.
Corta a alimentação de tensão para a resistência de aquecimento do vaporizador; o temporizador volta a estar ligado ao potencial.
Depois de um tempo de funcionamento de aprox. 10 min., as condições indicadas na figura A voltam a ser formadas. Durante este tempo, a resistência de aquecimento do escoamento de água fica ligada para garantir o escoamento regular da água de descongelação.
TM Temporizador F Ventilador
T Termostato, comp. congelador C Compressor, comp. congelador R Resistência de aquecimento de
descongelação = 303 !
R1 Resistência de aquecimento de descongelação da calha de água 2.679 !
Dl Actuador térmico de descongelação D2 Actuador térmico de segurança
3.6
A conexão eléctrica
3.6.1
Esquema de cablagem IK 458.1-4T, IK 458.2-4T, IK 458-2-4T
1. Placa de bornes 2. Compressor - refrigerador 3. Compressor - congelador 4. Termostato - frigorífico 5. Termostato - congelador 6. Resistência de aquecimento de descongelação7. Resistência de aquecimento do escoamento de água
10. Interruptor da porta - frigorífico 11. Interruptor da porta - congelador 12. Comutador ON/OFF
13. Ventilador – vaporizador 14. Temporizador
15. Actuador térmico de segurança 16. Actuador térmico de descongelação 17. Condensador
3.6.2
Esquema de conexões IK 458.1-4T, IK 458.2-4T, IK 458-2-4T
1. Placa de bornes 2. Compressor - refrigerador 3. Compressor - congelador 4. Termostato - refrigerador 5. Termostato - congelador 6. Resistência de aquecimento de descongelação7. Resistência de aquecimento do escoamento de água
8. Lâmpada frigorífico 9. Lâmpada congelador
10. Interruptor da porta - frigorífico 11. Interruptor da porta - congelador 12. Comutador ON/OFF
13. Ventilador - vaporizador 14. Temporizador
15. Actuador térmico de segurança 16. Actuador térmico de descongelação 17. Condensador
18. Termómetro electrónico
3.6.3
Esquema de cablagem IK 458-4-4T
Código PNC
925780652 00
925780652 03
925780652 01
925780652 04
925780652 02
1. Placa de bornes 2. Compressor - frigorífico 3. Compressor - congelador5. Interruptor de protecção do motor 6. Termostato - frigorífico
7. Termostato - congelador 9. Resistência de descongelação
11. Resistência de aquecimento do escoamento de água
13. Lâmpada frigorífico 14. Lâmpada congelador
16. Interruptor da porta - congelador 19. Comutador ON/OFF
24. Ventilador 25. Temporizador
26. Actuador térmico de segurança 27. Actuador térmico de descongelação
(+10 °C)
28. Condensador operacional 29. Termómetro electrónico
3.6.4
Esquema de conexões IK 458-4-4T
Código PNC
925780652 00
925780652 01
925780652 02
925780652 03
925780652 04
1. Placa de bornes 2. Compressor - frigorífico 3. Compressor - congelador5. Interruptor de protecção do motor 6. Termostato - frigorífico
7. Termostato - congelador 9. Resistência de descongelação
11. Resistência de aquecimento do escoamento de água
13. Lâmpada frigorífico 14. Lâmpada congelador
15. Interruptor da porta - frigorífico
16. Interruptor da porta - congelador 19. Comutador ON/OFF
24. Ventilador 25. Temporizador
26. Actuador térmico de segurança
27. Actuador térmico de descongelação (+10°C) 28. Condensador operacional
29. Termómetro electrónico
a) amarelo-verde, b) castanho, c) azul, d) branco e) preto, f) cinzento, g) vermelho, h) laranja
3.6.5
A electrónica
CONTACTOS DE ENTRADA CIRCUITO IMPRESSO
NEUTRO FASE SUPER SONDA TERMÓMETRO ELECTRÓNICO (CIRCUITO IMPRESSO) 1,6 mm FR2 YO
SUPER
INTER- SUPER ON/OFF ALARME
Sonda PTC
F1 Entrada congelação rápida - LED amarelo (contacto n.º 1 no circuito impresso) F2 Alimentação de fase (contactos n.º 2 - 3 no circuito impresso)
F3 Alimentação neutra (contactos n.º 4 - 8 no circuito impresso) F4 e sonda F5 (contactos n.º 1 - 2 no circuito impresso)
3.7
Características da sonda NTC
3.8
Desmontagem dos componentes individuais
3.8.1
Componentes na área do painel de comando
(IK 458.1-4T, IK 458.2-4T e IK 458-2-4T)
Retirar o painel de comando
Para ter acesso aos componentes instalados no painel de comando, é necessário proceder como se segue:
- Desaparafusar os 5 parafusos que fixam a tampa no painel e tirá-la puxando primeiro a parte de baixo.
- É recomendável carregar nos botões de contacto da porta para dentro e girá-los para os reter. Assim torna-se mais fácil tirar o painel.
- Desaparafusar os 2 parafusos que fixam o painel de comando na caixa, virá-lo para baixo e tirá-lo. É preciso ter cuidado ao montar o painel de comando e a caixa, uma vez que é importante que a vedação seja colocada correctamente entre estas peças.
A. Lâmpada do controlo do funciona-mento
B. Indicador de alarme C. Termómetro electrónico
D. Indicador de congelação rápida (S) E. Botão - interruptor principal
F. Botão - termostato do congelador e congelação rápida S (super)
G. Botão - termostato do compartimento frigorífico
A placa electrónica
Se for necessário tirar a placa do termostato electrónico, deve-se tirar primeiro o termostato do congelador que impede que a placa possa ser removida. A seguir, desaparafusar os dois parafusos que seguram o dispositivo de fixação à frente no painel de comando.
Nos contactos da placa pode-se medir a alimentação correcta de tensão em alguns pontos.
Alguns dos contactos são utilizados como ligações (função de placa de bornes, contactos 5, 6, 7, 8) para outros componentes do circuito.
Se o aparelho estiver desligado e as ligações estiverem cortadas, pode-se medir as resistências de aquecimento da sonda de temperatura.
Com uma temperatura ambiente de 18 °C, o valor da resistência deve ser aprox. 1878 ohms. Através de refrigeração este valor tem que ser diminuído.
Retirar os termostatos
No interior da caixa, o sensor tem que ser desengatado. Na câmara frigorífica é suficiente tirar a placa para a fixação do sensor.
Na câmara congeladora deve-se tirar primeiro a protecção do vaporizador; endireitar e esticar a extremidade do tubo capilar. Os tubos capilares dos dois termostatos estão inseridos num tubo incorporado em poliuretano.
3.8.2
Componentes da zona frigorífica
Para ter acesso às lâmpadas, é necessário desaparafusar o parafuso que segura a tampa no dispositivo de fixação.
Para ter acesso ao actuador térmico, é necessário desaparafusar os dois parafusos que seguram o dispositivo de fixação das lâmpadas na parte superior da caixa interior.
3.8.3
Componentes da zona de 0 °C
O termostato de aba encontra-se numa caixa transparente na parede traseira do interior.
Para poder tirar o termostato de aba é necessário desengatar cuidadosamente o sensor e o tubo capilar que estão fixados na parte superior do interior. Tirar os parafusos de fixação do sensor.
O novo termostato é fornecido completamente com protecção. Esta protecção não deve ser desmontada para não prejudicar a função.
3.8.4
Componentes da parte esquerda do congelador
Na protecção do vaporizador, situada do lado direito em cima, encontra-se um buraco fechado com um tampão. Atrás deste tampão está o eixo do temporizador de descongelação. Ao girar este eixo, o temporizador pode ser colocado em posição de descongelação ou de não-descongelação.
Para ter acesso a estes componentes, é necessário remover o dispositivo de protecção na parede posterior, procedendo como se segue:
- Tirar as guias esquerdas do cesto.
Assim consegue-se ter acesso aos seguintes elementos: - Actuador térmico
- Temporizador
(não no IK 458-4-4T, ver página 16) - Ventilador
- Sensor do termostato - Vaporizador de baterias - Resistência de aquecimento -
vaporizador
- Resistência de aquecimento da calha de água
Os diferentes componentes eléctricos do compartimento estão ligados a uma placa de bornes no
interior da caixa do temporizador.
Para ter acesso à resistência de aquecimento do escoamento de água, é necessário remover o vaporizador e puxar o escoamento de água para fora. Ao voltar a montar, é preciso montar exactamente o escoamento de água e fixá-lo com fita adesiva metalizada.
Ventilador
O ventilador está alojado em amortecedores e fixado na parede traseira. Os dois amortecedores têm que voltar a ser colocados correctamente no seu lugar.
A asa tem que estar nivelada ao eixo. Se a asa estiver metida muito para dentro, são provocadas correntes de ar desfavoráveis.
Resistência de descongelação - vaporizador de baterias
Desaparafusar os parafusos que fixam o vaporizador na parede traseira do congelador.
Se for necessário puxar o vaporizador de baterias para a frente, deve-se empurrar o tubo de aspiração empurrando a partir do lado traseiro.
A resistência de aquecimento está colocada nas gargantas das asinhas das baterias.
Nota: Para substituir alguns componentes, é necessário tirá-los através das aberturas da parede traseira do interior. Após a substituição, é importante selar bem as aberturas (mastique de refrigeração).
3.8.5
Componentes da câmara do compressor
Para ter acesso à câmara do compressor, é necessário remover a grade de ventilação do lado frontal, fixada na caixa com seis parafusos com cabeça de fendas em cruz.
Quatro parafusos estão colocados verticalmente. A estes parafusos tem-se acesso através das aberturas na grade. Os outros dois parafusos fixam a grade nos lados.
No interior encontram-se os dois compressores, o condensador operacional do compressor do congelador, o recipiente de recolha de água de descongelação e o ventilador de arrefecimento dos compressores e do condensador.
No IK 458-4-4T, o ventilador de arrefecimento não existe.
Atenção: Por favor tenha um cuidado especial com a placa de bornes instalada no compressor do
congelador, uma vez que está sob tensão.
3.9
Acessibilidade aos componentes (IK 458-4-4T)
3.9.1
Compartimento congelador
Proceder como se segue para ter acesso aos componentes do compartimento congelador: - Girar os dispositivos de fixação, tal como indicado na ilustração, e retirar os cestos das guias. - Tirar os 3 parafusos da parede traseira e tirar a parede puxando lateralmente.
3.9.2
Retirar o painel de comando
Proceder como se segue para ter acesso aos componentes do painel de comando:
- Fixar os interruptores das lâmpadas da iluminação interior nas partes inferior e superior do painel de comando. Carregar para o efeito nos interruptores e girar 45°.
- Retirar os 5 parafusos com os quais a cobertura do painel de comando está fixada. - Retirar a cobertura do painel de comando, começando pelo lado inferior.
- Retirar os dois parafusos que fixam o painel de comando ao aparelho, girar o painel de comando para baixo e remover.
É importante que, ao voltar a montar, a vedação entre o painel de comando e a cobertura do painel de comando seja colocada correctamente.
3.9.3
Substituição dos termostatos
Como o termostato do frigorífico é um termostato de integrar, só precisa de ser retirado do tubo através do qual o capilar passa.
Por sua vez, para retirar o termostato do congelador é necessário aceder à bateria e endireitar a esfera do termostato. Só assim é que é possível remover o capilar.
3.9.4
Substituir o termostato de aba
Desenganchar as esferas do termostato e desaparafusar a seguir os dois parafusos com os quais o termostato está fixo à célula.
3.9.5
Temporizador
O temporizador está situado dentro da caixa no canto superior inferior do aparelho (por baixo da dobradiça inferior da porta direita do congelador).
O eixo de cames pode ser girado com uma chave de parafusos (só no sentido dos ponteiros do relógio) para comutar o actuador dos contactos 3-4 e 3-2.
VISTA DOS CONTACTOS CIRCUITO DO TEMPORIZADOR DO TEMPORIZADOR CICLO TEMPORIZADOR TEMPO A (ciclo completo) TEMPO B (descongelação) 12h 2’ 11’ Contacto 2: compressor Contacto 4: resistências CONTACTO FECHADO CONTACTO ABERTO
Ao girar o eixo do temporizador com a ajuda de uma chave de parafusos no sentido dos ponteiros do relógio, nota-se um engate que ocorre duas vezes e é provocado pelo fecho dos contactos. Como se pode ver na ilustração (a posição apresentada, na qual se sente um engate, é só aproximativa), o espaço entre o primeiro e o segundo engate é extremamente reduzido, enquanto que entre o segundo e o primeiro engate é superior:
Indicação:
- Para testar o aparelho na «operação normal», o came do temporizador precisa de ser girado até ao 2º engate para que o contacto 3-2 seja fechado;
- Para testar o aparelho na «operação de descongelação», o came do temporizador precisa de ser girado até ao 1º engate para que o contacto 3-4 seja fechado;
3.9.6
Resistência de descongelação
Retirar os parafusos com os quais o vaporizador alimentado a bateria está fixado no fundo da célula. Inclinar a bateria com precaução e ter cuidado para que as linhas não sejam danificadas.
3.10
Instalação
3.10.1 Ajuste da altura
Com a possibilidade de ajuste da altura a 820 mm ou 870 mm, o aparelho possibilita uma adaptação aos outros móveis da cozinha.
Antes de instalar o aparelho no compartimento é preciso ajustar a altura das rodas traseiras e dos pés. A altura de partida equivale a 820 mm. Para levar o aparelho a uma altura de 870 mm, desaparafusar os quatro pés com uma chave adequada, retirar as rodas e voltar a fixar numa posição mais profunda.
3.10.2 Montagem do revestimento lateral
- Fixar as peças angulares nas placas na posiçãoindicada no desenho.
A medida 132 está prevista para um rodapé com 100 mm de altura que se encontra por baixo da placa. Se for necessário que o rodapé tenha outra medida, reduzir ou aumentar conforme o caso a medida 132. BORDA TRASEIRA BORDA FRONTAL PLACA LATERAL DIREITA LADO INTERIOR
- Encostar as placas ao aparelho.
- Fixar as peças angulares traseiras tendo em consideração a profundidade das placas e as dimensões do móvel de
900 mm.
- Fixar as placas à frente.
Se forem utilizadas placas com uma profundidade inferior a 20 mm, inserir no lado da dobradiça as anilhas de nivela-mento A juntamente fornecidas.
- Fixe a placa frontal com um parafuso no furo oblongo vertical na dobradiça superior.
- Coloque a peça intercalada inferior G com dois parafusos e fixe a dobradiça com um parafuso no furo oblongo vertical.
- Repita estes passos de trabalho com a outra porta superior. Verifique o alinhamento horizontal das placas frontais e cor-rija se for necessário.
- Abra novamente as portas e faça uma furação prévia com uma ponta de extracção de 2,5 mm para o centro dos furos oblongos horizontais da dobradiça.
- Aperte os parafusos e retire o do furo oblongo vertical.
- Verifique o alinhamento vertical das placas frontais e corrija se for necessário.
- Regule a superfície plana entre as placas frontais desapertando os parafusos das peças intercala-res e insira os dispositivos de nivelamento fornecidos exclusivamente para o efeito.
- Depois de ter efectuado os ajustes, abra as portas e faça uma furação prévia na abertura da dobra-diça para as placas frontais com uma ponta de extracção de 2,5 mm. Aperte os parafusos.
3.10.3 Instalação do aparelho
- Colocar o aparelho no local onde deve ser instalado.
- Fixar na parede com a peça angular prevista para esse efeito.
Soltar a parte superior do aparelho para permitir uma circulação melhor do ar. Se for montado um móvel suspenso por cima, este deve ser fixado 50 mm afastado da parede e a distância até ao tecto tem que equivaler no mínimo a 50 mm.
3.10.4 Montagem do rodapé
Nivelamento da altura A = 820
- No caso de uma altura de rodapé de 140 até 170 mm, efectuar um recorte como é indicado a seguir.
- No caso de uma altura de rodapé superior a 100 e inferior a 140 mm, recortar a peça de cobertura de nivelamento correspondentemente e montá-la entre o rodapé e a grelha de ventilação com a fixação de engate por baixo da grelha.
- No caso de um rodapé de 100 mm, montar a peça de cobertura de nivelamento regulável em toda a profundidade.
Nivelamento da altura A = 870
- No caso de uma altura de rodapé de 190 até 220 mm, efectuar um recorte como é indicado a seguir.
- No caso de uma altura de rodapé superior a 150 e inferior a 190 mm, recortar a peça de cobertura de nivelamento correspondentemente e montá-la entre o rodapé e a grelha de ventilação.
- No caso de um rodapé de 150 mm, montar a peça de cobertura de nivelamento regulável em toda a profundidade.
3.11
IK 458.-2-4T - Ferragens de móveis para lambril de porta com
almofada
Ao montar lambris de portas com almofada é necessário colocar as ferragens de distância entre a porta e o lambril de porta.
Lambril de porta do Lambril de porta do
Lambril de porta do Lambril de porta do
A 1051 mm B 1000 mm C 76,5 mm D 25,5 mm E 25,5 mm F 76,5 mm G 525 mm H 576 mm
lado superior direito (perspectiva de trás) lado superior esquerdo
(perspectiva de trás)
lado inferior esquerdo (perspectiva de trás)
lado inferior direito (perspectiva de trás)
