02
Montagem na paredeMontagem na parede | Gama de poliéster
Os armários de montagem na parede da gama de
poliéster, com uma porta única, são fabricados em
poliéster cinza claro, RAL 7035, moldado a quente e
reforçado com fibra de vidro, tingido em massa.
O poliéster reforçado com fibra de vidro tem
excelentes propriedades resistentes à corrosão e a
substâncias químicas, resiste a ambientes exigentes e
é altamente resistente a impactos. Assim, os armários
desta gama são a escolha ideal para ambientes
corrosivos em aplicações interiores e exteriores.
Alguns exemplos de aplicações onde os armários
em poliéster são utilizados incluem aplicações
comerciais, tais como estações de lavagem de
automóveis, aplicações industriais, tais como fábricas
petroquímicas, e serviços públicos, tais como
estações de tratamento de águas.
Os armários são autoextinguíveis e isentos de
halogéneo, com uma tensão de isolamento de Ui
= 1000 V. A gama foi concebida para estar em
conformidade com a norma para armários vazios, IEC
62208.
A proteção máxima para o utilizador e para o
equipamento é obtida graças aos altos graus de
proteção IP 65 e 66 de acordo com a norma IEC
60529, e IK 10 de acordo com a norma IEC 62262.
Estão disponíveis duas versões diferentes do armário
na gama poliéster:
• Compacto, para instalações autónomas;
• Modular, podem ser combinados.
Todas as versões dos armários têm a sua própria
gama de acessórios que permite a adaptação
completa a cada aplicação específica.
Ambas as versões têm certificação UL para os EUA,
CSA para o Canadá, GOST e EAC para a Rússia e
outros, o que facilita a exportação, especialmente
para os fabricantes de máquinas.
Como a fibra de vidro pode ser facilmente perfurada,
limada ou serrada, é fácil personalizar os armários
fabricados neste material. A proteção de isolamento
duplo proporciona a máxima segurança aos
Montagem na parede
Gama em poliéster
Compactos
Aplicação típica | Compactos
Serviços públicos Refi narias de petróleo Fábricas de cerveja Estaleiros
Energia fotovoltaica Indústria petroquímica
A gama de armários compactos em poliéster reforçado com fi bra de vidro garante proteção máxima para o utilizador e para o equipamento. Estão disponíveis armários com porta transparente para as aplicações em que é necessário monitorizar o estado dos componentes instalados dentro dos mesmos.
A vasta gama de tamanhos padrão e as inúmeras possibilidades de montagem fazem desta uma gama de armários compactos em poliéster extremamente fl exível e versátil.
Controlo de vias férreas
Este armário compacto UCP é utilizado como painel de controlo de uma via ferroviária. Foi instalado numa cabina de controlo próxima da via-férrea que controla e monitoriza todo o tráfego na área. Foram necessários cortes personalizados na porta do armário para os botões e seletores. Foram instalados outros armários em várias localizações por toda a via-férrea para operações semelhantes.
Indústria petroquímica
Estes dois armários UCP fazem parte do processo de automatização de uma fábrica petroquímica. É necessário verifi car o estado dos componentes dentro do armário, daí a utilização de armários com portas transparentes. Foram necessários cortes na parte inferior do armário para introduzir os cabos e a sua fi xação foi feita através dos suportes de montagem em parede padrão
02
2
Montagem na paredeMontagem na parede
Gama em poliéster
Compactos
Aplicação típica | Compactos
Serviços públicos Refi narias de petróleo Fábricas de cerveja Estaleiros
Energia fotovoltaica Indústria petroquímica
A gama de armários compactos em poliéster reforçado com fi bra de vidro garante proteção máxima para o utilizador e para o equipamento. Estão disponíveis armários com porta transparente para as aplicações em que é necessário monitorizar o estado dos componentes instalados dentro dos mesmos.
A vasta gama de tamanhos padrão e as inúmeras possibilidades de montagem fazem desta uma gama de armários compactos em poliéster extremamente fl exível e versátil.
Controlo de vias férreas
Este armário compacto UCP é utilizado como painel de controlo de uma via ferroviária. Foi instalado numa cabina de controlo próxima da via-férrea que controla e monitoriza todo o tráfego na área. Foram necessários cortes personalizados na porta do armário para os botões e seletores. Foram instalados outros armários em várias localizações por toda a via-férrea para operações semelhantes.
Indústria petroquímica
Estes dois armários UCP fazem parte do processo de automatização de uma fábrica petroquímica. É necessário verifi car o estado dos componentes dentro do armário, daí a utilização de armários com portas transparentes. Foram necessários cortes na parte inferior do armário para introduzir os cabos e a sua fi xação foi feita através dos suportes de montagem em parede padrão para armários UCP. Neste caso, optou-se pelos armários compactos devido à elevada proteção contra infi ltrações que oferecem e ao ambiente rigoroso da indústria petroquímica.
Várias possibilidades de fi xação direta na parede
Os armários compactos da Eldon têm duas opções distintas de montagem direta na parede apenas com parafusos. Uma delas é no interior do espaço protegido do armário e é a mais simples, enquanto a outra é fora do armário, proporcionando proteção de isolamento duplo quando utilizados.
Mecanismo de elevação da porta
Os armários compactos com, no mínimo, 735 mm de altura estão equipados com um mecanismo de elevação da porta para garantir que a porta alcança a posição central quando se fecha. Isto é especialmente útil quando são instalados componentes elétricos pesados na porta do armário.
Sistema de bloqueio
Os armários compactos com, no mínimo, 515 mm de altura incluem um sistema de bloqueio de três pontos. Isto garante um melhor fecho do armário. O novo mecanismo de fecho ergonómico reduz a força de fecho em 25%.
Inclui faixa de proteção contra a chuva
Está incluída de série em todos os armários compactos em poliéster uma faixa autoadesiva de proteção contra a chuva para proteção adicional em aplicações exteriores. Esta faixa de proteção contra a chuva protege a junta de agentes meteorológicos como a chuva ou a radiação UV.
Montagem na parede
Gama em poliéster
Compactos, Porta plana / transparente | UCP/UCPT
IP 66 | TYPE 4, 4X, 12, 13 | IK 10 /07
02
Montagem na paredeMontagem na parede
Gama em poliéster
Compactos, Porta plana / transparente | UCP/UCPT
IP 66 | TYPE 4, 4X, 12, 13 | IK 10 /07
Material:
Poliéster reforçado com fi bra de vidro. Zona de visão de UCPT em Policarbonato. Estrutura:
Monobloco moldado com 3 mm de espessura. Quatro furos para fi xação mur al. Não tem aberturas para saída de cabos.
Porta:
Porta com ou sem janela e abertura 180º. Para UCP/UCPT750 e tamanhos maiores é fornecido um posicionador de porta para garantir que a porta assume a sua posição central no momento de fecho. A estanquecidade é garantida por meio de uma junta de poliuretano injectado.
Fechadura:
Fechadura DIN de 3 mm e movimento 90º. UCP/UCPT540 e superiores têm uma fechadura com varas comtrês pontos de fi xação. Outras fechaduras disponíveis como acessórios.
Resistência à temperatura:
-50°C negativos a 70°C em uso contínuo (temperaturas máximas até 150ºC). Características:
Auto-extinguível e isento de halogénio. Duplo Isolamento de acordo com a norma EN61439-1. Escala de protecção de voltagens Ui=1000V.
Protecção:
Respeita as normas IP 66 | TYPE 4, 4X, 12, 13. Resistência ao impacto IK 10 (IK 07 para armários com porta transtarente).
Acabamento:
RAL 7035, material base pré-colorido. Fornecimento:
Armário com porta, parafusos de fi xação para a platina de montagem e mini-tejadilho auto-adesivo de protecção contra a chuva.
Aprovações:
CE, GOST. CSA e cULus_listed estes certifi cados aplicam-se apenas armários de portas cegas. Para mais certifi caçoes entre em contato com nosso departamento de vendas.
Tabela dimensional | UCP/UCPT
IP 66 | TYPE 4, 4X, 12, 13 | IK 10 /07
Porta plana
Dimensão do armário
A L P N° pontos de fecho Ref.
315 215 170 1 UCP320 415 315 170 1 UCP430 515 415 230 3 UCP540 615 415 230 3 UCP640 735 535 270 3 UCP750 835 635 300 3 UCP860 1035 835 300 3 UCP1080 Porta transparente Dimensão do armário
A L P N° pontos de fecho Ref.
415 315 170 1 UCPT430 515 415 230 3 UCPT540 615 415 230 3 UCPT640 735 535 270 3 UCPT750 835 635 300 3 UCPT860 1035 835 300 3 UCPT1080
02
2
Montagem na parede
Esquema dimensional | UCP/UCPT
W W-185 (W=315-415) W-205 (W=535-835) H-135 (H=415-615) H-155 (H=735-1035) H 70 (W=315-415) 80 (W=535-835) 115 (W=315-415) 125 (W=535-835) A A Front view W-60 (W=215-415) W-90 (W=215-415) W-110 (W=535-835) 70 (W=215) 150 (W=315) 200 (W=415) W-235 (W=535-835) H-20 (H=315-615) H-90 (H=315-615) H-110 (H=735-1035) H-40 (H=315-615) H-60 (H=735-1035) 6 (W=215-415) 8 (W=535-835) Inside enclosure view
W-45 (W=215-415) W-65 (W=535-835) D 14 (D=170) 15,5 (D=230-300) D-22 SECTION A-A W+47 H+47 W-53 H-53 Vista Frontal L L L 115 (L=315-415) 70 (L=315-415) 70 (L=215) (L=215-415) 125 (L=535-835) 80 (L=535-835) L-45 (L=215-415) 28 (L=215) 25 (L=315) 88 (L=415) 118 (L=353) 48 (L=635) 148 (L=835) L-65 (L=535-835) 150 (L=315) 200 (L=415) L-235 (L=535-835) (L=535-835) L-60 (L=215-415) L-185 (L=315-415) L-205 (L=535-835) L-90 (L=215-415) L-110 (L=535-835) A A A P P 14 (P=170) 15,5 (P=230-300)
A-135 (A=415-615) A-155 (A=735-1035) A-40 (A=315-615) A-60 (A=735-1035 A-90 (A=315-615) A-110 (A=735-1035) A-20 (A=315-615)
Vista do interior do armário
UCP320 315 215 170 UMPZ320 UMPP320 UMPT320 UCD01 UCP430 415 315 170 UMPZ430 UMPP430 UMPT430 UCD01 UCP540 515 415 230 UMPZ540 UMPP540 UMPT540 UCD01 UCP640 615 415 230 UMPZ640 UMPP640 UMPT640 UCD01 UCP750 735 535 270 UMPZ750 UMPP750 UMPT750 UCD01 UCP860 835 635 300 UMPZ860 UMPP860 UMPT860 UCD01 UCP1080 1035 835 300 UMPZ1080 UMPP1080 UMPT1080 UCD01 UCPT430 415 315 170 UMPZ430 UMPP430 UMPT430 UCD01 UCPT540 515 415 230 UMPZ540 UMPP540 UMPT540 UCD01 UCPT640 615 415 230 UMPZ640 UMPP640 UMPT640 UCD01 UCPT750 735 535 270 UMPZ750 UMPP750 UMPT750 UCD01 UCPT860 835 635 300 UMPZ860 UMPP860 UMPT860 UCD01 UCPT1080 1035 835 300 UMPZ1080 UMPP1080 UMPT1080 UCD01
UCP320 315 215 170 UWMB11 UWMB12 – UPVD01 UCP430 415 315 170 UWMB11 UWMB12 EPF0400 UPVD01 UCP540 515 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCP640 615 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCP750 735 535 270 UWMB11 UWMB12 EPF0500 UPVD01 UCP860 835 635 300 UWMB11 UWMB12 EPF0600 UPVD01 UCP1080 1035 835 300 UWMB11 UWMB12 EPF0800 UPVD01 UCPT430 415 315 170 UWMB11 UWMB12 EPF0400 UPVD01 UCPT540 515 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCPT640 615 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCPT750 735 535 270 UWMB11 UWMB12 EPF0500 UPVD01 UCPT860 835 635 300 UWMB11 UWMB12 EPF0600 UPVD01 UCPT1080 1035 835 300 UWMB11 UWMB12 EPF0800 UPVD01
UCP320 315 215 170 UMF3202 UFCP3201 UFCP3200 UHS01 UCP430 415 315 170 UMF4302 UFCP4301 UFCP4300 UHS01 UCP540 515 415 230 UMF5403 UFCP5401 UFCP5400 UHS01 UCP640 615 415 230 UMF6403 UFCP6401 UFCP6400 UHS01 UCP750 735 535 270 UMF7503 UFCP7501 UFCP7500 UHS01 UCP860 835 635 300 UMF8604 UFCP4301 UFCP4300 UHS01 UCP1080 1035 835 300 UMF10805 UFCP6401 UFCP6400 UHS01 UCPT430 415 315 170 UMF4302 UFCP4301 UFCP4300 UHS01 UCPT540 515 415 230 UMF5403 UFCP5401 UFCP5400 UHS01 UCPT640 615 415 230 UMF6403 UFCP6401 UFCP6400 UHS01 UCPT750 735 535 270 UMF7503 UFCP7501 UFCP7500 UHS01 UCPT860 835 635 300 UMF8604 UFCP4301 UFCP4300 UHS01 UCPT1080 1035 835 300 UMF10805 UFCP6401 UFCP6400 UHS01
Armário
Montagem
A L P Placa de montagem em aço Placa de montagem isolada Placa de montagem Telequick Kit de ajuste da profundidade
Matriz de seleção de acessórios I UCP / UCPT
Armário
Fixação Ventilação
A L P Suportes em aço inoxidável Suportes de poliamida Fixação em poste Grelhas de ventilação de ar
Armário
Montagem
A L P Estrutura de montagem Tampa com cortes Tampa simples Dobradiças
Matriz de seleção de acessórios I UCP / UCPT
02
UCP320 315 215 170 UMPZ320 UMPP320 UMPT320 UCD01 UCP430 415 315 170 UMPZ430 UMPP430 UMPT430 UCD01 UCP540 515 415 230 UMPZ540 UMPP540 UMPT540 UCD01 UCP640 615 415 230 UMPZ640 UMPP640 UMPT640 UCD01 UCP750 735 535 270 UMPZ750 UMPP750 UMPT750 UCD01 UCP860 835 635 300 UMPZ860 UMPP860 UMPT860 UCD01 UCP1080 1035 835 300 UMPZ1080 UMPP1080 UMPT1080 UCD01 UCPT430 415 315 170 UMPZ430 UMPP430 UMPT430 UCD01 UCPT540 515 415 230 UMPZ540 UMPP540 UMPT540 UCD01 UCPT640 615 415 230 UMPZ640 UMPP640 UMPT640 UCD01 UCPT750 735 535 270 UMPZ750 UMPP750 UMPT750 UCD01 UCPT860 835 635 300 UMPZ860 UMPP860 UMPT860 UCD01 UCPT1080 1035 835 300 UMPZ1080 UMPP1080 UMPT1080 UCD01
UCP320 315 215 170 UWMB11 UWMB12 – UPVD01 UCP430 415 315 170 UWMB11 UWMB12 EPF0400 UPVD01 UCP540 515 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCP640 615 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCP750 735 535 270 UWMB11 UWMB12 EPF0500 UPVD01 UCP860 835 635 300 UWMB11 UWMB12 EPF0600 UPVD01 UCP1080 1035 835 300 UWMB11 UWMB12 EPF0800 UPVD01 UCPT430 415 315 170 UWMB11 UWMB12 EPF0400 UPVD01 UCPT540 515 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCPT640 615 415 230 UWMB11 UWMB12 EPF0400 UPVD01 UCPT750 735 535 270 UWMB11 UWMB12 EPF0500 UPVD01 UCPT860 835 635 300 UWMB11 UWMB12 EPF0600 UPVD01 UCPT1080 1035 835 300 UWMB11 UWMB12 EPF0800 UPVD01
UCP320 315 215 170 UMF3202 UFCP3201 UFCP3200 UHS01 UCP430 415 315 170 UMF4302 UFCP4301 UFCP4300 UHS01 UCP540 515 415 230 UMF5403 UFCP5401 UFCP5400 UHS01 UCP640 615 415 230 UMF6403 UFCP6401 UFCP6400 UHS01 UCP750 735 535 270 UMF7503 UFCP7501 UFCP7500 UHS01 UCP860 835 635 300 UMF8604 UFCP4301 UFCP4300 UHS01 UCP1080 1035 835 300 UMF10805 UFCP6401 UFCP6400 UHS01 UCPT430 415 315 170 UMF4302 UFCP4301 UFCP4300 UHS01 UCPT540 515 415 230 UMF5403 UFCP5401 UFCP5400 UHS01 UCPT640 615 415 230 UMF6403 UFCP6401 UFCP6400 UHS01 UCPT750 735 535 270 UMF7503 UFCP7501 UFCP7500 UHS01 UCPT860 835 635 300 UMF8604 UFCP4301 UFCP4300 UHS01 UCPT1080 1035 835 300 UMF10805 UFCP6401 UFCP6400 UHS01
Montagem na parede
Armário
Montagem
A L P Placa de montagem em aço Placa de montagem isolada Placa de montagem Telequick Kit de ajuste da profundidade
Matriz de seleção de acessórios I UCP / UCPT
Armário
Fixação Ventilação
A L P Suportes em aço inoxidável Suportes de poliamida Fixação em poste Grelhas de ventilação de ar
Armário
Montagem
A L P Estrutura de montagem Tampa com cortes Tampa simples Dobradiças
Matriz de seleção de acessórios I UCP / UCPT
Acessórios
Gama em poliéster
Montagem na parede
Platina de montagem em aço, UMPZ
Descrição: Platina de montagem em aço para armários UCP/UCPT.
Material: Aço galvanizado de 2 mm.
Quantidade por
embalagem: 1 peça.
Para armário Dimensão platina montagem
A L a l Ref. 315 215 250 150 UMPZ320 415 315 350 250 UMPZ430 515 415 450 350 UMPZ540 615 415 550 350 UMPZ640 735 535 650 450 UMPZ750 835 635 750 550 UMPZ860 1035 835 950 750 UMPZ1080
Platina de montagem Telequick, UMPT
Descrição: Platina de montagem Telequick para armários UCP/UCPT.
Material: Aço perfurado de 1,5 mm.
Quantidade por
embalagem: 1 peça.
Para armário Dimensão platina montagem
A L a l Ref. 315 215 250 150 UMPT320 415 315 350 250 UMPT430 515 415 450 350 UMPT540 615 415 550 350 UMPT640 735 535 650 450 UMPT750 835 635 750 550 UMPT860 1035 835 950 750 UMPT1080
02
Montagem na paredePlatina de montagem isolante, UMPP
Descrição: Platina de montagem isolada para armários UCP/UCPT.
Material: Pertinax de 5 mm.
Quantidade por
embalagem: 1 peça.
Para armário Dimensão platina montagem
A L a l Ref. 315 215 250 150 UMPP320 415 315 350 250 UMPP430 515 415 450 350 UMPP540 615 415 550 350 UMPP640 735 535 650 450 UMPP750 835 635 750 550 UMPP860 1035 835 950 750 UMPP1080
Kit de ajuste em profundidade, UCD
Descrição: Para permitir ajuste de profundidade da placa de montagem e outros acessórios.
Quantidade por
embalagem: 4 unidades com acessórios de montagem. Ref.
UCD01
Chassi de montagem, UMF
Descrição: Permite a montagem dos equipamentos de calha DIN. As calhas DIN são ajustáveis em altura.
Material: Aço galvanizado.
Fornecimento: Perfis verticais, calhas DIN reforçadas, suportes de fixação e acessórios de montagem.
Para armário
A L Nº de módulos N° of DIN rails Ref.
315 215 12 2 UMF3202 415 315 24 2 UMF4302 515 415 54 3 UMF5403 615 415 54 3 UMF6403 735 535 88 4 UMF7503 835 635 96 4 UMF8604 1035 835 180 5 UMF10805
Acessórios
Gama em poliéster
Montagem na parede
Tampa modular cunhada, UFCP
Descrição: Tampa modular frontal, cunhada para equipamentos DIN. O chassi de montagem com calhas DIN UMFxxxx deve ser encomendado separadamente.
Material: Poliéster.
Acabamento: RAL 7035.
Fornecimento: Tampa, suportes de fixação, fixadores de um quarto de volta e acessórios de montagem.
Dimensão do armário Profundidade útil
A L p Nº de módulos Nº de filas Ref.
315 215 125 12 2 UFCP3201 415 315 150 24 2 UFCP4301 515 415 150 54 3 UFCP5401 615 415 150 54 3 UFCP6401 735 535 150 88 4 UFCP7501 835 635 150 96 4 UFCP8601 1035 835 150 180 5 UFCP1081
Suporte Modular para
tampas individuais, UFCP
Descrição: O suporte modular deve ser tapado com as tampas individuais UICP. Para armários com 600 e 800 mm de largura, leva duas colunas.
Material: Poliéster.
Acabamento: RAL 7035.
Fornecimento: Suportes modular, suportes de fixação, fixadores de um quarto de volta e acessórios de montagem.
Para armário
A L Nº tampas Estrutura Item no.
415 315 2 F1 UFCP4302 515 415 3 F1 UFCP5402 615 415 3 F1 UFCP6402 735 535 4 F1 UFCP7502 835 635 8 F2 UFCP8602 1035 835 10 F2 UFCP1082 F1= Simples F2= Duplo.
02
Montagem na paredeTampa individual cega, UICP
Descrição: Tampa individual cega para ser montada no suporte modular UFCP, a altura das tampas é de 150 mm.
Material: PVC.
Acabamento: RAL 7035.
Fornecimento: 1 peça com material de montagem.
Para armário Dimensão da tampa
A L a l Ref.
415/835 315/635 150 239 UICP4300
515 415 150 322 UICP5400
615/1035 415/835 150 335 UICP6400
735 535 150 423 UICP7500
Tampa individual cunhada, UICP
Descrição: Tampa individual cunhada para ser montada no suporte modular UFCP, a altura das tampas é de 150 mm.
Material: PVC.
Acabamento: RAL 7035.
Fornecimento: 1 peça com material de montagem.
Para armário Dimensão da tampa
A L a l Nº de módulos Ref.
415/835 315/635 150 239 12 UICP4301
515 415 150 322 17 UICP5401
615/1035 415/835 150 335 18 UICP6401
Acessórios
Gama em poliéster
Montagem na parede
Tampa cega completa, UFCP
Descrição: A tampa completamente cega para proteger o equipamento montado no armário. A placa de cobertura pode ser articulada com o UHS acessório enquanto permitirá que o usuário para ganhar acesso a componentes e / ou gestão de cabos sem ter que remover a placa de cobertura.
Material: Poliéster.
Acabamento: RAL 7035.
Fornecimento: Tampa, suportes de fixação, fixadores de um quarto de volta e acessórios de montagem.
Para armário Dimensão da tampa
A L a l Ref. 315 215 250 122 UFCP3200 415 315 350 222 UFCP4300 515 415 450 322 UFCP5400 615 415 550 322 UFCP6400 735 535 660 422 UFCP7500 835 635 760 522 UFCP8600 1035 835 960 722 UFCP1080
Dobradiças, UHS
Descrição: Para ser usado com uma tampa fechada, se uma porta interna articulada é necessária (UFCP).
Fornecimento: 2 peças com material de montagem.
Ref.
UHS01
Suportes para fixação mural, UWMB
Descrição: Suportes de fixação mural para armários UCP. Permite um espaçamento de 20 mm entre o armário e a parede.
Quantidade por
embalagem: 4 suportes com acessórios de montagem.
Material Ref.
304 Aço inoxidável UWMB11
02
Montagem na paredePontos de fi xação para armários , EPF
Descrição: Acessório para fi xa armários murais em postes. carga máxima 900N.
Material: Chapa de aço galvanizada .
Minimum pole diameter: 80 mm.
Maximum pole diameter: 250 mm.
Quantidade por embalagem: 2 perfi s, 2 tiras de montagem circulares para fi xação a poste e acessórios de montagem .
Para armário (L)
MAS, MAD, MAP, ASR,
ADR, AFS STB, SSTB UCP UDP Ref.
300 300 315 EPF0300
400 400 415 500 - posição vertical EPF0400
500 500 535 EPF0500
600 600 635 500 posição horizontal, 750 posição vertical EPF0600
800 800 835 EPF0800
Punhos , UDH
Descrição: Punho giratório para substituir a fechadura standard nos armários UCP/ UCPT. Para os punhos giratórios UDH2C e UDH3C é necessário a utilização de ferramentas mecânicas .
Fornecimento: 1 peça com elementos de montagem.
Descrição Ref.
Pega UDH0C
Pega com chave E2432 UDH1C
Pega para fechadura UDH2C
Pega peq. p/ fech.* UDH2CS
Pega com cadeado UDH3C
Acessórios
Gama em poliéster
Montagem na parede
Grelhas de ventilação IP 44, UPVD
Descrição: Para ventilação dos armários. Pode ser escondida, se montado no painel interior do canto de parede dupla. Mecanização é necessária (orifício 34,9 mm de diâmetro).
Material: Poliéster.
Grau de protecção: Cumpre IP 44.
Quantidade por
embalagem: 2 peças.
Ref.
02
Montagem na paredeMontagem na parede
Gama em poliéster
Modular
Aplicação típica | Modular
Serviços públicos Refi narias de petróleo Fábricas de cerveja Estaleiros
Energia fotovoltaica Indústria petroquímica

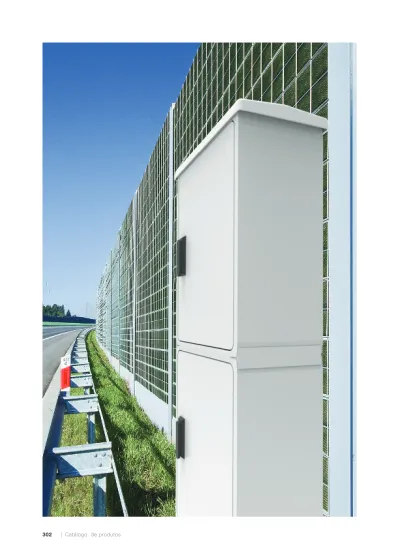

A gama modular em poliéster permite a junção de diferentes armários para criar confi gurações maiores quando necessário. Estão disponíveis armários com porta transparente para as aplicações em que é necessário monitorizar o estado dos componentes instalados dentro dos mesmos.
Os armários modulares foram concebidos para serem montados na parede, em poste ou instalados no solo.
Estação de tratamento de águas
Coletivamente, o tratamento de águas é o processo de escala industrial que torna a água mais aceitável para a sua utilização fi nal, seja ela o consumo, a indústria ou a medicina.
O controlo e as indicações deste processo são provenientes de terminais, interruptores e outros componentes alojados dentro de um armário elétrico. Os armários modulares UDP da Eldon foram selecionados para esta aplicação devido às suas excelentes características de resistência à corrosão, fundamentais em ambientes com muitos produtos químicos como estações de tratamento de águas/águas residuais.
Quando cortadas, as partículas de fi bra de vidro representam um grave risco para a saúde em caso de inalação. A Eldon eliminou esse risco ao fornecer o armário UDP pré-cortado e perfurado, o que por sua vez reduziu também os custos de mão-de-obra dos clientes.
Controlo de semáforos
Os controlos dos semáforos são colocados em armários instalados no terreno junto aos mesmos. Os armários em poliéster são a opção mais comum para esse fi m devido às suas caraterísticas de resistência à corrosão. Nesta situação específi ca, optou-se pelos armários modulares UDP da Eldon devido à sua capacidade para serem acoplados e porque podem ser instalados
02
2
Montagem na paredeMontagem na parede
Gama em poliéster
Modular
Aplicação típica | Modular
Serviços públicos Refi narias de petróleo Fábricas de cerveja Estaleiros
Energia fotovoltaica Indústria petroquímica
A gama modular em poliéster permite a junção de diferentes armários para criar confi gurações maiores quando necessário. Estão disponíveis armários com porta transparente para as aplicações em que é necessário monitorizar o estado dos componentes instalados dentro dos mesmos.
Os armários modulares foram concebidos para serem montados na parede, em poste ou instalados no solo.
Estação de tratamento de águas
Coletivamente, o tratamento de águas é o processo de escala industrial que torna a água mais aceitável para a sua utilização fi nal, seja ela o consumo, a indústria ou a medicina.
O controlo e as indicações deste processo são provenientes de terminais, interruptores e outros componentes alojados dentro de um armário elétrico. Os armários modulares UDP da Eldon foram selecionados para esta aplicação devido às suas excelentes características de resistência à corrosão, fundamentais em ambientes com muitos produtos químicos como estações de tratamento de águas/águas residuais.
Quando cortadas, as partículas de fi bra de vidro representam um grave risco para a saúde em caso de inalação. A Eldon eliminou esse risco ao fornecer o armário UDP pré-cortado e perfurado, o que por sua vez reduziu também os custos de mão-de-obra dos clientes.
Controlo de semáforos
Os controlos dos semáforos são colocados em armários instalados no terreno junto aos mesmos. Os armários em poliéster são a opção mais comum para esse fi m devido às suas caraterísticas de resistência à corrosão. Nesta situação específi ca, optou-se pelos armários modulares UDP da Eldon devido à sua capacidade para serem acoplados e porque podem ser instalados num pedestal, o que facilita as ligações subterrâneas da cablagem. Foram necessários cortes para instalar grelhas de ventilação UAV onde necessário e optou-se por instalar canhões de chave nas pegas giratórias dos armários de modo a impedir o acesso indesejado aos mesmos.
Sistema de bloqueio
Os armários modulares estão equipados com um sistema de bloqueio de cinco pontos. Isto garante um melhor fecho do armário. Além disso, os armários são entregues com uma pega giratória adequada a qualquer fechadura de meio canhão.
Suportes de montagem na parede incluídos
Para fi xação, estão incluídos de série suportes de montagem na parede nos armários em poliéster modulares. São fáceis de instalar, uma vez que não são necessários parafusos de montagem. Podem ser colocados na vertical ou na horizontal.
Mecanismo de elevação da porta
Os armários modulares de maiores dimensões estão equipados com um mecanismo de elevação da porta para garantir que a porta alcança a posição central quando se fecha.
Ampla variedade de acessórios
O portefólio de acessórios para os armários modulares em poliéster da Eldon é muito amplo. Assim, esta gama é adequada para quase todas as aplicações.
Montagem na parede
Gama em poliéster
Modular, Porta plana / transparente | UDP/UDPT
IP 65/54 | TYPE 4, 4X, 12, 13 | IK 10/07
02
Montagem na paredeMontagem na parede
Gama em poliéster
Modular, Porta plana / transparente | UDP/UDPT
IP 65/54 | TYPE 4, 4X, 12, 13 | IK 10/07
Material:
Poliéster reforçado com fi bra de vidro. Zona de visão de UCPT em Policarbonato. Estrutura:
Moldado para sistema modular, com furos posteriores para fi xação mur al. Montado directamente na parede ou utilizando os suportes de fi xação mural, a um poste utilizando o acessório UPM ou ao chão utilizando o rodapé UPP ou a base DIN, UAF e UMPS.
Porta:
Porta montada com ou sem janela e abertura 100º. Para tamanhos maiores é fornecido um posicionador de porta para garantir que a porta assume a sua posição central no momento de fecho. A estanquecidade é garantida por meio de uma junta de poliuretano injectado.
Fechadura:
O punho é adquado para para todos os tipos de canhões semi-cilíndricos (profundidade standard de 40 mm). 5 pontos de fecho (3 pontos com 500 mm de largura) controlados por um único punho central.
Resistência à temperatura:
-50°C negativos a 70°C em uso contínuo (temperaturas máximas até 150ºC). Características:
Auto-extinguível e isento de halogénio. Duplo Isolamento de acordo com a norma EN61439-1. Escala de protecção de voltagens Ui=1000V.
Protecção:
Cumpre com IP 65 | TYPE 4, 4X, 12, 13 para armários de porta única e IP 54 | TYPE 4, 4X, 12, 13 para porta dupla e armários de porta transparentes. Resistência ao impacto IK 10 (IK 07 para armários com portas transparentes) .
Acabamento:
RAL 7035, material base pré-colorido. Fornecimento:
Armário com porta, parafusos de fi xação para a platina de montagem e suportes de fi xação mural. Fechadura cilindrica não esta incuida no fornecimento.
Aprovações:
CE, GOST. Para certifi cados CSA e cULus_listed, por favor contactar o dep. de vendas.
Tabela dimensional | UDP/UDPT
IP 65/54 | TYPE 4, 4X, 12, 13 | IK 10/07
Porta única simples
Dimensão do armário A L P Nº de portas Ref. 500 500 320 1 UDP5050 500 750 320 1 UDP5075 750 500 320 1 UDP7550 750 750 320 1 UDP7575 750 1000 320 1 UDP75100 1000 500 320 1 UDP10050 1000 750 320 1 UDP10075 1000 1000 320 1 UDP100100 1250 750 320 1 UDP12575
Porta dupla simples
Dimensão do armário A L P Nº de portas Ref. 750 500+750 320 2 UDP75125N 1000 500+500 320 2 UDP100102N 1000 500+750 320 2 UDP100125N 500+750 1000 320 2 UDP125100N 500+750 1000 320 2 UDP125102N Porta transparente Dimensão do armário A L P Nº de portas Ref. 500 500 320 1 UDPT5050 500 750 320 1 UDPT5075 750 500 320 1 UDPT7550 750 750 320 1 UDPT7575 750 1000 320 1 UDPT75100 1000 500 320 1 UDPT10050 1000 750 320 1 UDPT10075 1250 750 320 1 UDPT12575
02
Montagem na paredeEsquema dimensional | UDP/UDPT
H-210 W W+50 H 105 H-280 W-270 135 135 W-210 H+50 105 Front view H-140 W-90 W-140 H-90 H-1000 H-750 W-250 Front view H=1250 (without doors) W W-500 H-250 H W-140 W-1000 W-750 Front view W=1250 (without doors) D Side view H-90 W-90 H-140 W-140 Front view (without door) Vista Frontal L L L L L L L L L L L L L L P A A A A A A A A A A A Vista Lateral Vista Frontal (sem portas) Vista Frontal L=1250
UDP5050 500 500 320 UMPZ5050 UMPP5050 UMPT5050 UMF500 UDP5075 500 750 320 UMPZ5075 UMPP5075 UMPT5075 UMF500 UDP7550 750 500 320 UMPZ5075 UMPP5075 UMPT7550 UMF750 UDP7575 750 750 320 UMPZ7575 UMPP7575 UMPT7575 UMF750 UDP75100 750 1000 320 UMPZ75100 UMPP75100 UMPT75100 UMF750 UDP10050 1000 500 320 UMPZ100500 UMPP100500 UMPT100500 UMF1000 UDP10075 1000 750 320 UMPZ75100 UMPP75100 UMPT10075 UMF1000 UDP100100 1000 1000 320 UMPZ100100 UMPP100100 UMPT100100 UMF1000 UDP12575 1250 750 320 UMPZ75125 UMPP75125 UMPT12575 UMF1250 UDP75125 750 500+750 320 UMPZ75125 UMPP75125 UMPT75125 UMF750 UDP100102 1000 500+500 320 UMPZ100100 UMPP100100 UMPT100100 UMF1000 UDP100125 1000 500+750 320 UMPZ100125 UMPP100125 UMPT100125 UMF1000 UDP125100 500+750 1000 320 UMPZ100125 UMPP100125 UMPT125100 UMF1250 UDP125102 500+750 1000 320 UMPZ100125 UMPP100125 UMPT125100 UMF1250 UDPT5050 500 500 320 UMPZ5050 UMPP5050 UMPT5050 UMF500 UDPT5075 500 750 320 UMPZ5075 UMPP5075 UMPT5075 UMF500 UDPT7550 750 500 320 UMPZ5075 UMPP5075 UMPT7550 UMF750 UDPT7575 750 750 320 UMPZ7575 UMPP7575 UMPT7575 UMF750 UDPT75100 750 1000 320 UMPZ75100 UMPP75100 UMPT75100 UMF750 UDPT10050 1000 500 320 UMPZ100500 UMPP100500 UMPT100500 UMF1000 UDPT10075 1000 750 320 UMPZ75100 UMPP75100 UMPT10075 UMF1000 UDPT12575 1250 750 320 UMPZ75125 UMPP75125 UMPT12575 UMF1250
UDP5050 500 500 320 EPF0400/EPF0600 – – UPP5032 UDP5075 500 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP7550 750 500 320 EPF0400/EPF0600 – – UPP5032 UDP7575 750 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP75100 750 1000 320 – UAF10032 UMPS10032 UPP10032 UDP10050 1000 500 320 EPF0400/EPF0600 – – UPP5032 UDP10075 1000 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP100100 1000 1000 320 – UAF10032 UMPS10032 UPP10032 UDP12575 1250 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP75125 750 500+750 320 – – – UPP12532 UDP100102 1000 500+500 320 – UAF10032 UMPS10032 UPP10032 UDP100125 1000 500+750 320 – – – UPP12532 UDP125100 500+750 1000 320 – UAF10032 UMPS10032 UPP10032 UDP125102 500+750 1000 320 – UAF10032 UMPS10032 UPP10032 UDPT5050 500 500 320 EPF0400/EPF0600 – – UPP5032 UDPT5075 500 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDPT7550 750 500 320 EPF0400/EPF0600 – – UPP5032 UDPT7575 750 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDPT75100 750 1000 320 – UAF10032 UMPS10032 UPP10032 UDPT10050 1000 500 320 EPF0400/EPF0600 – – UPP5032 UDPT10075 1000 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDPT12575 1250 750 320 EPF0600 UAF7532 UMPS7532 UPP7532
Armário
Montagem
A L P Placa de montagem em aço Placa de montagem isolada Placa de montagem Telequick Perfi l de montagem
Matriz de seleção de acessórios I UDP / UDPT
Armário
Fixação
A L P Fixação em poste Estrutura adaptadora para base DIN Base DIN Base
Matriz de seleção de acessórios I UDP / UDPT
02
UDP5050 500 500 320 UMPZ5050 UMPP5050 UMPT5050 UMF500 UDP5075 500 750 320 UMPZ5075 UMPP5075 UMPT5075 UMF500 UDP7550 750 500 320 UMPZ5075 UMPP5075 UMPT7550 UMF750 UDP7575 750 750 320 UMPZ7575 UMPP7575 UMPT7575 UMF750 UDP75100 750 1000 320 UMPZ75100 UMPP75100 UMPT75100 UMF750 UDP10050 1000 500 320 UMPZ100500 UMPP100500 UMPT100500 UMF1000 UDP10075 1000 750 320 UMPZ75100 UMPP75100 UMPT10075 UMF1000 UDP100100 1000 1000 320 UMPZ100100 UMPP100100 UMPT100100 UMF1000 UDP12575 1250 750 320 UMPZ75125 UMPP75125 UMPT12575 UMF1250 UDP75125 750 500+750 320 UMPZ75125 UMPP75125 UMPT75125 UMF750 UDP100102 1000 500+500 320 UMPZ100100 UMPP100100 UMPT100100 UMF1000 UDP100125 1000 500+750 320 UMPZ100125 UMPP100125 UMPT100125 UMF1000 UDP125100 500+750 1000 320 UMPZ100125 UMPP100125 UMPT125100 UMF1250 UDP125102 500+750 1000 320 UMPZ100125 UMPP100125 UMPT125100 UMF1250 UDPT5050 500 500 320 UMPZ5050 UMPP5050 UMPT5050 UMF500 UDPT5075 500 750 320 UMPZ5075 UMPP5075 UMPT5075 UMF500 UDPT7550 750 500 320 UMPZ5075 UMPP5075 UMPT7550 UMF750 UDPT7575 750 750 320 UMPZ7575 UMPP7575 UMPT7575 UMF750 UDPT75100 750 1000 320 UMPZ75100 UMPP75100 UMPT75100 UMF750 UDPT10050 1000 500 320 UMPZ100500 UMPP100500 UMPT100500 UMF1000 UDPT10075 1000 750 320 UMPZ75100 UMPP75100 UMPT10075 UMF1000 UDPT12575 1250 750 320 UMPZ75125 UMPP75125 UMPT12575 UMF1250
UDP5050 500 500 320 EPF0400/EPF0600 – – UPP5032 UDP5075 500 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP7550 750 500 320 EPF0400/EPF0600 – – UPP5032 UDP7575 750 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP75100 750 1000 320 – UAF10032 UMPS10032 UPP10032 UDP10050 1000 500 320 EPF0400/EPF0600 – – UPP5032 UDP10075 1000 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP100100 1000 1000 320 – UAF10032 UMPS10032 UPP10032 UDP12575 1250 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDP75125 750 500+750 320 – – – UPP12532 UDP100102 1000 500+500 320 – UAF10032 UMPS10032 UPP10032 UDP100125 1000 500+750 320 – – – UPP12532 UDP125100 500+750 1000 320 – UAF10032 UMPS10032 UPP10032 UDP125102 500+750 1000 320 – UAF10032 UMPS10032 UPP10032 UDPT5050 500 500 320 EPF0400/EPF0600 – – UPP5032 UDPT5075 500 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDPT7550 750 500 320 EPF0400/EPF0600 – – UPP5032 UDPT7575 750 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDPT75100 750 1000 320 – UAF10032 UMPS10032 UPP10032 UDPT10050 1000 500 320 EPF0400/EPF0600 – – UPP5032 UDPT10075 1000 750 320 EPF0600 UAF7532 UMPS7532 UPP7532 UDPT12575 1250 750 320 EPF0600 UAF7532 UMPS7532 UPP7532
Montagem na parede
Armário
Montagem
A L P Placa de montagem em aço Placa de montagem isolada Placa de montagem Telequick Perfi l de montagem
Matriz de seleção de acessórios I UDP / UDPT
Armário
Fixação
A L P Fixação em poste Estrutura adaptadora para base DIN Base DIN Base
Matriz de seleção de acessórios I UDP / UDPT
UDP5050 500 500 320 UID5050 UDS/UDS02 URH5032 UAV01 UDE5050 UDP5075 500 750 320 UID5075 UDS/UDS02 URH7532 UAV01 UDE5075 UDP7550 750 500 320 UID7550 UDS/UDS02 URH5032 UAV01 UDE7550 UDP7575 750 750 320 UID7575 UDS/UDS02 URH7532 UAV01 UDE7575 UDP75100 750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE75100 UDP10050 1000 500 320 UID10050 UDS/UDS02 URH5032 UAV01 UDE10050 UDP10075 1000 750 320 UID10075 UDS/UDS02 URH7532 UAV01 UDE10075 UDP100100 1000 1000 320 – UDS/UDS02 URH10032 UAV01 UDE100100 UDP12575 1250 750 320 – UDS/UDS02 URH7532 UAV01 UDE12575 UDP75125 750 500+750 320 – UDS/UDS02 URH12532 UAV01 UDE75125 UDP100102 1000 500+500 320 – UDS/UDS02 URH10032 UAV01 UDE100100 UDP100125 1000 500+750 320 – UDS/UDS02 URH12532 UAV01 UDE100125 UDP125100 500+750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE125100 UDP125102 500+750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE125100 UDPT5050 500 500 320 UID5050 UDS/UDS02 URH5032 UAV01 UDE5050 UDPT5075 500 750 320 UID5075 UDS/UDS02 URH7532 UAV01 UDE5075 UDPT7550 750 500 320 UID7550 UDS/UDS02 URH5032 UAV01 UDE7550 UDPT7575 750 750 320 UID7575 UDS/UDS02 URH7532 UAV01 UDE7575 UDPT75100 750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE75100 UDPT10050 1000 500 320 UID10050 UDS/UDS02 URH5032 UAV01 UDE10050 UDPT10075 1000 750 320 UID10075 UDS/UDS02 URH7532 UAV01 UDE10075 UDPT12575 1250 750 320 – UDS/UDS02 URH7532 UAV01 UDE12575
Armário
Portas Proteção Ventilação Combinação
A L P Porta interior Batente de porta Proteção para a chuva ventilação de arGrelhas de Kit de extensão de profundidade
Matriz de seleção de acessórios I UDP / UDPT
02
UDP5050 500 500 320 UID5050 UDS/UDS02 URH5032 UAV01 UDE5050 UDP5075 500 750 320 UID5075 UDS/UDS02 URH7532 UAV01 UDE5075 UDP7550 750 500 320 UID7550 UDS/UDS02 URH5032 UAV01 UDE7550 UDP7575 750 750 320 UID7575 UDS/UDS02 URH7532 UAV01 UDE7575 UDP75100 750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE75100 UDP10050 1000 500 320 UID10050 UDS/UDS02 URH5032 UAV01 UDE10050 UDP10075 1000 750 320 UID10075 UDS/UDS02 URH7532 UAV01 UDE10075 UDP100100 1000 1000 320 – UDS/UDS02 URH10032 UAV01 UDE100100 UDP12575 1250 750 320 – UDS/UDS02 URH7532 UAV01 UDE12575 UDP75125 750 500+750 320 – UDS/UDS02 URH12532 UAV01 UDE75125 UDP100102 1000 500+500 320 – UDS/UDS02 URH10032 UAV01 UDE100100 UDP100125 1000 500+750 320 – UDS/UDS02 URH12532 UAV01 UDE100125 UDP125100 500+750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE125100 UDP125102 500+750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE125100 UDPT5050 500 500 320 UID5050 UDS/UDS02 URH5032 UAV01 UDE5050 UDPT5075 500 750 320 UID5075 UDS/UDS02 URH7532 UAV01 UDE5075 UDPT7550 750 500 320 UID7550 UDS/UDS02 URH5032 UAV01 UDE7550 UDPT7575 750 750 320 UID7575 UDS/UDS02 URH7532 UAV01 UDE7575 UDPT75100 750 1000 320 – UDS/UDS02 URH10032 UAV01 UDE75100 UDPT10050 1000 500 320 UID10050 UDS/UDS02 URH5032 UAV01 UDE10050 UDPT10075 1000 750 320 UID10075 UDS/UDS02 URH7532 UAV01 UDE10075 UDPT12575 1250 750 320 – UDS/UDS02 URH7532 UAV01 UDE12575
Montagem na parede
Armário
Portas Proteção Ventilação Combinação
A L P Porta interior Batente de porta Proteção para a chuva ventilação de arGrelhas de Kit de extensão de profundidade
Matriz de seleção de acessórios I UDP / UDPT
Acessórios
Gama em poliéster
Montagem na parede
Platina de fixação em aço, UMPZ
Descrição: Platina de montagem em aço para armários UDP/UDPT.
Material: Aço galvanizado de 2 mm.
Quantidade por
embalagem: 1 peça.
Para armário Dimensão platina montagem
A ou L L ou A a/l l/a Ref.
500 500 390 390 UMPZ5050 500 750 640 390 UMPZ5075 750 750 640 640 UMPZ7575 750 1000 890 640 UMPZ75100 750 1250 1140 640 UMPZ75125 1000 500 390 890 UMPZ100500 1000 1000 890 890 UMPZ100100 1000 1250 1140 890 UMPZ100125
Platina de montagem Telequick, UMPT
Descrição: Platina de montagem Telequick para armários UDP/UDPT.
Material: Aço perfurado de 2 mm.
Quantidade por
embalagem: 1 peça.
Para armário Dimensão platina montagem
A L a l Ref. 500 500 390 390 UMPT5050 500 750 390 640 UMPT5075 750 500 640 390 UMPT7550 750 750 640 640 UMPT7575 750 1000 640 890 UMPT75100 750 1250 640 1140 UMPT75125 1000 500 890 390 UMPT100500 1000 750 890 640 UMPT10075 1000 1000 890 890 UMPT100100 1000 1250 890 1140 UMPT100125 1250 750 1140 640 UMPT12575 1250 1000 1140 890 UMPT125100
02
Montagem na paredePlatina de montagem Isolante, UMPP
Descrição: Platina de montagem isolada para armários UDP/UDPT.
Material: Pertinax de 5 mm.
Quantidade por
embalagem: 1 peça.
Para armário Dimensão platina montagem
A ou L L ou A a/l l/a Ref.
500 500 390 390 UMPP5050 500 750 640 390 UMPP5075 750 750 640 640 UMPP7575 750 1000 890 640 UMPP75100 750 1250 1140 640 UMPP75125 1000 500 390 890 UMPP10050 1000 1000 890 890 UMPP100100 1000 1250 1140 890 UMPP100125
Kit de ajuste em profundidade, UPD
Descrição: Possibilita o ajuste em profundidade da platina de montagem em passos de 12,5 mm.
Material: Aço galvanizado.
Fornecimento: 4 suportes, quatro perfis em profundidade e acessórios de montagem.
Ref.
UPD01
Perfis de montagem verticais
ajustáveis, UMF
Descrição: Perfis verticais em C totalmente ajustáveis em profundidade.
Fornecimento: 4 suportes de fixação, 4 perfis de profundidade, 2 perfis verticais em C verticais material para a respectiva montagem.
Para armário A Ref. 500 UMF500 750 UMF750 1000 UMF1000 1250 UMF1250
Acessórios
Gama em poliéster
Montagem na parede
Suportes de montagem mural para
armários com tejadilho , UWB
Descrição: Suportes de fi xação mural para armários UDP com tejadilho. Só pode ser montado em posição horizontal. Montagem fácil sem parafusos, mesmo com o armário terminado e fechado.
Material: Aço inoxidável AISI 304.
Fornecimento: 4 suportes e 4 clipes de plástico.
Ref.
UWB02
Pontos de fi xação para armários , EPF UDP
Descrição: Acessório para fi xar caixas em postes. Carga máxima 900N.
Material: Chapa de aço galvanizada.
Minimum pole diameter: 80 mm.
Maximum pole diameter: 250 mm.
Quantidade por
embalagem: 2 perfi s, 2 tiras de montagem circulares para fi xação de pólos e acessórios de montagem.
Para armário (L)
MAS, MAD, MAP, ASR,
ADR, AFS STB, SSTB UCP UDP Ref.
300 300 315 EPF0300
400 400 415 500 - posição vertical EPF0400
500 500 535 EPF0500
600 600 635 500 posição horizontal, 750 posição vertical EPF0600
800 800 835 EPF0800
02
Montagem na paredeRodapé / Estrutura de fixação
no sólo, UPP
Descrição: O armário e o rodapé fixam-se conjuntamente ao solo. Os pontos de fixação estão marcados no interior do painel inferior.
Material: Poliéster reforçado com fibra de vidro.
Acabamento: RAL 7035.
Fornecimento: Rodapé, abraçadeiras metálicas M12, perfis em U, contra-perfis e acessórios de montagem. Para armário L P Rodapé h Ref. 500 320 65 UPP5032 750 320 65 UPP7532 1000 320 65 UPP10032 1250 320 65 UPP12532
Estrutura de adaptação para montagem
em base DIN, UAF
Descrição: O armário e a estrutura de adaptação fixam-se sobre a base DIN.
Material: Poliéster reforçado a fibra de vidro.
Acabamento: RAL 7035.
Fornecimento: 1 peça com acessórios.
Para armário
L P Ref.
750 320 UAF7532
1000 320 UAF10032
Base DIN em poliéster, UMPS
Descrição: Pedestal base DIN.
Material: Poliéster reforçado com fibra de vidro.
Acabamento: RAL 7035.
Fornecimento: 1 peça com acessórios de montagem.
Para armário
A L P Ref.
900 780 310 UMPS7532
Acessórios
Gama em poliéster
Montagem na parede
Porta interior, UID
Descrição: Para controlodores, equipamento de medição, sinalizadores,etc. As dobradiças podem ser montadas de forma a abrir à direita ou à esquerda. Fechadura DIN de 3 mm.
Material: Poliéster reforçado com fibra de vidro.
Acabamento: RAL 7035.
Protecção: IP 20.
Fornecimento: 1 peça com material de montagem.
Para armário A L Ref. 500 500 UID5050 500 750 UID5075 750 500 UID7550 750 750 UID7575 1000 500 UID10050 1000 750 UID10075
Punhos, UDH
Descrição: Substitui o punho giratório standard.
Fornecimento: 1 peça com acessórios de montagem.
Descrição Ref.
Para dois perfis de fechaduras de meio canhão UDH02
Para cadeados (dim. máx. de 10 mm) UDH03
Canhões de fechaduras, LSSU
Descrição: Canhões semi-cilíndricos. Utilizados nos punhos giratórios UDH
Fornecimento: 1 peça
Descrição Ref.
Adapt. fechadura Ronis 21323C LSSU521
Adapt. fechadura Ronis 2132E LSSU5212132E
Adapt. fechadura Ronis 3121E LSSU5213121E
Quadrado 7 mm LSSU523
02
Montagem na paredeRetentor de porta / painel, UDS
Descrição: Retém a porta (ou do painel) em posição aberta. Montado directamente à porta e à estrutura do armário. Montagem manual possível. Não necessita a utilização de ferramentas mecânicas
Material: Aço.
Fornecimento: 1 peça com acessórios de montagem.
Descrição Ref.
Viragem à esquerda UDS01
Viragem à direita UDS02
Válido para armários com uma largura mínima de 750 mm.
Kit de união, UCK
Descrição: O kit permite a união vertical e/ou lateral de armários. A sua aplicação requer a utilização de ferramentas mecânicas. UCk garante o IP do armário.
Fornecimento: Junta de neoprene, parafusos, combinando perfis de protecção e acessórios de montagem.
Para armário Profundidade útil Para armário
P p A ou L a/l Ref.
320 200 500 330 UCK500
320 200 750 580 UCK750
320 200 1000 830 UCK1000
320 200 1250 1080 UCK1250
Perfil de canto, UCP
Descrição: Para cobrir o espaço existente quando dois armários são unidos. Comprimento: 308 mm.
Acabamento: RAL 7035.
Fornecimento: 2 peças.
Ref.
Acessórios
Gama em poliéster
Montagem na parede
Kit de extensão em profundidade, UDE
Descrição: Permite aumentar a profundidade standard de 320 mm para 640 mm. A utilização deste acessório impede a utilização do tejadilho. UDE garante o IP do armário
Acabamento: RAL 7035
Fornecimento: 2 paineis laterais, 1 painel superior, 1 painel inferior, 2 paineis traseiros abertos e acessórios. Para armário A L Ref. 500 500 UDE5050 500 750 UDE5075 750 500 UDE7550 750 750 UDE7575 750 1000 UDE75100 750 1250 UDE75125 1000 500 UDE10050 1000 750 UDE10075 1000 1000 UDE100100 1000 1250 UDE100125 1250 750 UDE12575 1250 1000 UDE125100
Tejadilho, URH
Descrição: Protecção adicional para uso exterior. Na parte superior do armário podem ser abertos alguns furos para servir de ventilação, e o tejadilho manterá o grau de IP 44. Os tejadilhos necessitam suportes especiais para a montagem na parede UWB02. No exterior do painel superior encontram-se assinalados quatro pontos de fixação para sujeitar o tejadilho. Os tejadilhos não podem ser utilizados quando os armários estiverem unidos. É possível encomendar algumas combinações. A sua aplicação requer a utilização de ferramentas mecânicas. Quando montado o IP do armário é IP44
Material: Poliéster reforçado com fibra de vidro.
Acabamento: RAL 7035
Fornecimento: 1 peça com acessórios de montagem.
Para armário L Ref. 500 URH5032 750 URH7532 1000 URH10032 1250 URH12532
02
Montagem na paredeRespiradores, UAV
Descrição: É necessários instalar dois respiradores por armário para garantir a circulação de ar e impedir a condensação de água. Os respiradores devem ser montados preferencialmente na parte superior e inferior do armário. Grau de protecção: IP 44.
Material: Poliamida.
Fornecimento: Conjunto de 2 peças com material de montagem.
Descrição Ref.
