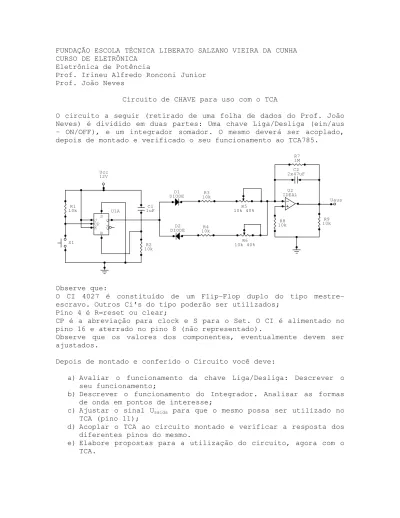

FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA CURSO DE ELETRÔNICA
Eletrônica de Potência
Prof. Irineu Alfredo Ronconi Junior Prof. João Neves
Circuito de CHAVE para uso com o TCA
O circuito a seguir (retirado de uma folha de dados do Prof. João Neves) é dividido em duas partes: Uma chave Liga/Desliga (ein/aus – ON/OFF), e um integrador somador. O mesmo deverá ser acoplado, depois de montado e verificado o seu funcionamento ao TCA785.
Uaus U2
IDEAL C2 2x47uF
R9 10k R8
10k R7 1M
R6 10k 40%
R5 10k 40%
R4 10k
R3 10k
D2 DIODE
D1 DIODE Ucc
12V
C1 1uF
R2 10k R1
10k
S1
S J CP K
R Q _ Q
U1A
Observe que:
O CI 4027 é constituído de um Flip-Flop duplo do tipo mestre-escravo. Outros Ci’s do tipo poderão ser utilizados;
Pino 4 é R=reset ou clear;
CP é a abreviação para clock e S para o Set. O CI é alimentado no pino 16 e aterrado no pino 8 (não representado).
Observe que os valores dos componentes, eventualmente devem ser ajustados.
Depois de montado e conferido o Circuito você deve:
a) Avaliar o funcionamento da chave Liga/Desliga: Descrever o seu funcionamento;
b) Descrever o funcionamento do Integrador. Analisar as formas de onda em pontos de interesse;
c) Ajustar o sinal Usaída para que o mesmo possa ser utilizado no
TCA (pino 11);
d) Acoplar o TCA ao circuito montado e verificar a resposta dos diferentes pinos do mesmo.
