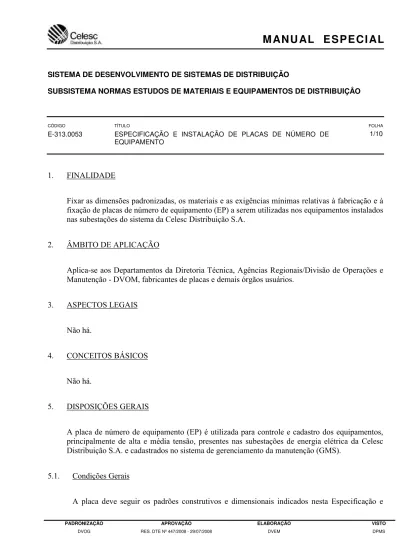

SISTEMA DE DESENVOLVIMENTO DE SISTEMAS DE DISTRIBUIÇÃO
SUBSISTEMA NORMAS ESTUDOS DE MATERIAIS E EQUIPAMENTOS DE DISTRIBUIÇÂO
CÓDIGO TÍTULO FOLHA
E-313.0053 ESPECIFICAÇÃO E INSTALAÇÃO DE PLACAS DE NÚMERO DE EQUIPAMENTO
1/10
1. FINALIDADE
Fixar as dimensões padronizadas, os materiais e as exigências mínimas relativas à fabricação e à fixação de placas de número de equipamento (EP) a serem utilizadas nos equipamentos instalados nas subestações do sistema da Celesc Distribuição S.A.
2. ÂMBITO DE APLICAÇÃO
Aplica-se aos Departamentos da Diretoria Técnica, Agências Regionais/Divisão de Operações e Manutenção - DVOM, fabricantes de placas e demais órgãos usuários.
3. ASPECTOS LEGAIS
Não há.
4. CONCEITOS BÁSICOS
Não há.
5. DISPOSIÇÕES GERAIS
deve ser fixada nos equipamentos, também segundo o que está definido nesta Especificação.
5.1.1. Dimensões
As dimensões da placa são 110 mm de largura, 50 mm de altura e 0,5 mm de espessura. As dimensões são referidas em milímetros e indicadas nos desenhos padronizados nos anexos desta Especificação. Nos casos omissos consultar o Departamento de Manutenção do Sistema Elétrico/Divisão de Planejamento e Engenharia da Manutenção - DPMS/DVEM.
5.1.2. Materiais
O material da placa deve ser chapa de liga de alumínio polida, com os números gravados por processo de anodização (processo de oxidação forçada, com parâmetros eletroquímicos controlados, onde o alumínio é transformado em óxido de alumínio criando uma película superficial).
5.1.3. Gravação
Na placa deve ser identificada a família do equipamento com duas ou três letras e o seu número seqüencial dentro da família com quatro dígitos.
Exemplo:
5.2. Condições Específicas
5.2.1. Adesivo
A placa deve possuir, na parte posterior, uma película de adesivo 100% acrílico de grande poder de adesão, reforçado com fibras de vidro, resistente à intempéries, resistente à umidade e com boa resistência a solventes e esta película de adesivo deve vir protegida por liner de papel Kraft siliconado em ambas as faces para proteção até o momento da instalação.
TCP 0031
5.2.2. Famílias
Algumas famílias de equipamentos de alta/média tensão não precisam ter placas de identificação e são identificadas apenas pela sua posição operacional. A tabela com a lista das famílias e a necessidade de identificação encontra-se a seguir:
Tabela 1 – Famílias de equipamentos e identificação
Sigla Descrição Identificação
AB ARMÁRIO DE BORNEIRAS Sim
BA BANCO DE BATERIAS Sim
BC BANCO DE CAPACITORES Sim
BU BUCHA DE EQUIPAMENTO DE POTÊNCIA Não
CB CUBÍCULO Sim
CC CENTRAL DE AR COMPRIMIDO Sim
CHAVE SECCIONADORA ≥ 69kV Sim
CD
CHAVE SECCIONADORA < 69kV Não
CDT CHAVE SECCIONADORA COM LÂMINA DE TERRA Sim
CF CHAVE FUSÍVEL Não
CN CHAVE TANDEN Não
CO CHAVE A ÓLEO Sim
CP COMPRESSOR Sim
CQ CHAVE TETRAPOLAR Sim
CT CHAVE DE ATERRAMENTO Não
CU CHAVE A VÁCUO Sim
CUA CHAVE UNIPOLAR DE ATERRAMENTO RÁPIDO Sim
DJ DISJUNTOR Sim
MC MESA DE COMANDO Sim
MD MEDIDOR OPERACIONAL Não
MDF MEDIDORES DE FATURAMENTO Não
PN PAINEL Sim
PR PÁRA-RAIOS Não
RDP REGISTRADOR DIGITAL DE PERTURBAÇÕES Sim
RE RELÉS Não
RL RELIGADOR Sim
RT RETIFICADOR Sim
TA TRANSFORMADOR DE ATERRAMENTO Sim
TC TRANSFORMADOR DE CORRENTE Sim
TP TRANSFORMADOR DE POTENCIAL Sim
1.3. Instalação das Placas
1.3.1. Local de Instalação
As placas devem ser fixadas nos equipamentos, de maneira geral, em uma posição que facilite sua leitura e sua localização pelo corpo técnico da Celesc Distribuição, de preferência deve ser fixada próxima à placa de características dos equipamentos. Para cada equipamento que deve ser identificado, a placa deve ser fixada como segue:
1.3.1.1. AB - Armário de Borneiras
A placa deve ser fixada na face frontal externa do armário de borneiras.
1.3.1.2. BA - Banco de Baterias
A placa deve ser fixada na estante, próximo da placa de características do banco.
1.3.1.3. BC - Banco de Capacitores
A placa deve ser fixada na estrutura, próximo da placa de características do banco de capacitores.
1.3.1.4. CB - Cubículo
A placa deve ser fixada na face frontal externa do cubículo, preferencialmente no canto superior direito.
1.1.1.5. CC - Central de Ar Comprimido
A placa deve ser fixada próximo da placa de características da central de ar comprimido.
1.1.1.6. CD - Chave Seccionadora ≥ 69kV
1.1.1.7. CDT - Chave Seccionadora com Lâmina de Terra
Idem à CD, a placa deve ser fixada no comando da chave, próximo da placa de características.
1.1.1.8. CO - Chave a Óleo
A placa deve ser fixada próximo da placa de características da chave.
1.1.1.9. CP - Compressor
A placa deve ser fixada próximo da placa de características do compressor.
1.1.1.10. CQ - Chave Tetrapolar
Idem à CD, a placa deve ser fixada no comando da chave, próximo da placa de características da chave.
1.1.1.11. CU - Chave a Vácuo
A placa deve ser fixada próximo da placa de características da chave.
1.1.1.12. CUA - Chave Unipolar de Aterramento Rápido
A placa deve ser fixada no comando, próximo à placa de características da chave.
1.1.1.13. DJ - Disjuntor
A placa deve ser fixada no comando, próximo à placa de características do disjuntor.
1.1.1.14. MC - Mesa de Comando
1.1.1.15. PN - Painel
A placa deve ser fixada na face frontal externa do painel, preferencialmente, no canto superior direito.
1.1.1.16. RDP - Registrador Digital de Perturbações
A placa deve ser fixada na parte frontal do RDP onde houver espaço livre de inscrições ou sinalizações.
1.1.1.17. RL - Religador
A placa deve ser fixada no comando ou no tanque do religador, próximo de onde estiver a placa de características.
1.1.1.18. RT - Retificador
A placa deve ser fixada no painel frontal do retificador, preferencialmente no canto superior direito.
1.1.1.19. TA - Transformador de Aterramento
A placa deve ser fixada próximo da placa de características do TA.
1.1.1.20. TC - Transformador de Corrente
A placa deve ser fixada próximo da placa de características do TC, preferencialmente na mesma face.
1.1.1.21. TP - Transformador de Potencial
A placa deve ser fixada próximo da placa de características do TP, preferencialmente na mesma face.
1.1.1.22. TPC - Transformador de Potencial Capacitivo
mesma face.
1.1.1.23. TRT - Transformador Regulador de Tensão
A placa deve ser fixada próximo da placa de características do TRT.
1.1.1.24. TSA - Transformador de Serviço Auxiliar
A placa deve ser fixada próximo da placa de características do TSA.
1.1.1.25. TT - Transformador de Potência
Nos Transformadores de Potência a placa deve ser colocada no tanque próximo da placa com as características principais do TT, em uma altura que facilite a sua localização e leitura.
1.1.2. Fixação
A instalação da placa de número EP deve ser feita da seguinte maneira:
1.1.2.1. Quando a superfície onde a placa deve ser instalada for lisa, deve-se somente realizar uma limpeza do local com álcool e detergente para remoção de gordura, retirar a proteção do adesivo e instalar a placa, pressionando-a contra o equipamento até a fixação total.
1.1.2.2. Quando a superfície da região onde a placa deve ser instalada for irregular, deve-se utilizar uma segunda cola bi componente, sobre a face a ser colada composta basicamente por uma resina epóxi flexível e uma poliamina ciclo alifática como endurecedor. (Exemplo de nome comercial: araldite).
6. DISPOSIÇÕES FINAIS
Não há.
7. ANEXOS
7.2. Foto 1
7.3. Foto 2
Exemplos de colocação de placas de número EP em, respectivamente, Compressores (CPs), Transformadores de Transmissão(TTs), Registradores Digitais de Perturbação (RDPs), Transformadores de Potencial(TPs).
Compressor Transformador de Transmissão
