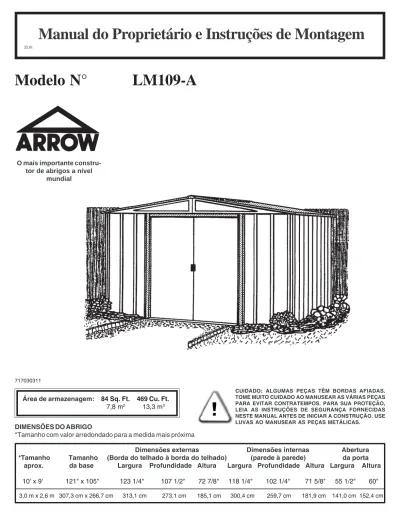

Manual do Proprietário e Instruções de Montagem

(1)

Manual do Proprietário e Instruções de Montagem

ZL01

717030311

Modelo N°

LM109-A

Área de armazenagem: 84 Sq. Ft. 469 Cu. Ft.

7,8 m2_{13,3 m}3 DIMENSÕES DO ABRIGO

*Tamanho com valor arredondado para a medida mais próxima

CUIDADO: ALGUMAS PEÇAS TÊM BORDAS AFIADAS. TOME MUITO CUIDADO AO MANUSEAR AS VÁRIAS PEÇAS PARA EVITAR CONTRATEMPOS. PARA SUA PROTEÇÃO, LEIA AS INSTRUÇÕES DE SEGURANÇA FORNECIDAS NESTE MANUAL ANTES DE INICIAR A CONSTRUÇÃO. USE LUVAS AO MANUSEAR AS PEÇAS METÁLICAS.

O mais importante constru-tor de abrigos a nível

(2)

Manual do Proprietário

Antes de iniciar a construção, verifique as disposições dos códigos locais de construção,

localização e outras exigências. Estude e entenda este manual do proprietário.

Informa-ções importantes e dicas úteis tornarão sua construção mais fácil e mais agradável.

Instruções de Montagem:

Todas as instruções são fornecidas neste manual que

contêm todas as informações apropriadas para o modelo de abrigo. Examine todas as

instruções antes de começar e durante a montagem, siga a sequência dos passos

cuidadosamente para um resultado final perfeito.

Piso e Fixação:

Seu abrigo de armazenamento deve estar bem fixado para evitar danos

causados pelo vento. Uma fundação é necessária para construir um abrigo quadrado e

nivelado. Materiais para fixação e fundação não estão incluídos em seu abrigo.

Reco-mendamos o uso combinado de um Kit Arrow para Estrutura do Piso e um Kit Arrow

para Fixação como um método eficiente para fixar seu abrigo ao solo (disponíveis

através de pedido pelo correio ou em seu revendedor local) ou você pode construir uma

fundação e um sistema de fixação à sua escolha. Suas instruções de montagem

fornecem informações sobre alguns métodos comumente usados para fixar e nivelar um

abrigo de armazenamento.

Peças e Lista de Peças:

Verifique se dispõe de todas as peças necessárias para o

seu abrigo.

•Todos os números de peças podem ser encontrados na própria peça. Todos esses números (antes de -) devem corresponder aos números da lista de peças.

•Se notar que alguma peça está faltando, inclua o número do modelo de seu abrigo e entre em contato com:

Arrow Shed, LLC

Customer Service Department

1101 North 4th Street

Breese, Illinois 62230

•Separe o conteúdo das caixas por número de peça enquanto examina a lista de peças. Os primeiros passos mostram como juntar peças relacionadas para criar subconjuntos maiores que serão usados mais tarde.

•Familiarize-se com as ferragens e dispositivos de fixação para facilitar seu uso durante a

construção. Tudo isso vem acondicionado na caixa. Observe que fixadores extras foram fornecidos para sua comodidade.

ANTES DE COMEÇAR...

(3)

Seleção e Preparação de sua área:

Antes da montagem, você deve escolher o local para

o seu abrigo. O local ideal é uma área nivelada e com boa drenagem.

· Deixe uma área de trabalho suficiente para fácil movimentação das peças que serão posicionadas durante a montagem. Certifique-se de haver espaço bastante na entrada para as portas e espaço em volta do abrigo para prender os parafusos dos painéis pelo lado de fora.

Observe o Tempo:

Certifique-se de que o dia escolhido para construção do seu abrigo

esteja seco e tranquilo. Não tente montar seu abrigo em um dia com muito vento. Tenha

cuidado com solos molhados ou lamacentos.

Equipe de Trabalho:

Sempre que possível, duas ou mais pessoas devem trabalhar

juntas para montagem de seu abrigo. Uma pessoa pode posicionar peças ou painéis

enquanto a outra pode segurar os dispositivos de fixação e as ferramentas.

Ferramentas e Materiais:

A seguir algumas ferramentas e materiais básicos que você

precisará para a construção do seu abrigo. Decida qual o método de fixação e o tipo de fundação que deseja usar a fim de formar uma lista completa dos materiais que serão necessários.

PLANEJE COM ANTECEDÊNCIA…

RR03new

Obrigatório

·Óculos de Proteção

·Chave de Fenda Phillips N° 2

(com ponta dura magnética) Nota: Uma parafusadeira elétrica ou uma furadeira com velocidade variá-vel com acessório Philips na ponta pode acelerar a montagem em até 40%. Obrigatório · Luvas de Trabalho · Escada de abrir · Estilete/Tesoura · Alicate · Nível de Pedreiro · Fita métrica

Opcionais para ganhar tempo: · Chave fixa/Chave de porca · Furadeira elétrica / sem fio · Esquadro

· Barbante (para demarcar a área) Preparação da Fundação: · Martelo e Pregos · Pá · Serra Manual/Serra Eléctrica

(4)

Precauções de segurança devem ser seguidas durante toda a construção do seu abrigo.

•Cuidados devem ser tomados ao manusear as várias peças do seu abrigo já que algumas contêm bordas afiadas. Por favor, use luvas de trabalho, protetor ocular e mangas compridas ao montar ou executar qualquer manutenção em seu abrigo.

•Tenha cuidado com as ferramentas usadas na montagem deste abrigo. Familiarize com a operação de todas as ferramentas elétricas.

•Nunca concentre todo seu peso sobre o telhado do abrigo. Ao usar uma escada de abrir certifique-se de que ela esteja totalmente aberta e nivelada ao solo antes de subir.

•Mantenha crianças e animais afastados da área de trabalho para evitar distrações ou a ocorrência de acidentes.

•Não tente montar o abrigo se estiver faltando alguma peça, já que um abrigo parcialmente montado pode ser seriamente avariado por ventos leves.

•Não tente montar o abrigo em um dia com muito vento, pois os grandes painéis agem como uma “vela de barco”, podendo ser carregados pelo vento tornando a construção difícil e insegura.

PRIMEIRO A SEGURANÇA....

borda afiada RR04new borda segura borda segura borda afiada

(5)

Acabamento:

Para um acabamento duradouro limpe e encere periodicamente a

superfície externa. Retoque os arranhões na sua unidade assim que os perceber. Limpe

imediatamente a área com uma escova de aço; lave a área e aplique uma tinta de retoque

de acordo com a recomendação do fabricante.

Telhado:

Mantenha o telhado livre de folhas e de neve usando uma escova de cabo

longo e pêlo macio. Grande quantidade de neve no telhado pode danificar o abrigo

tornando-o um local inseguro. Nos países onde há neve existem Kits de Reforço de

Telhado para a maioria dos abrigos Arrow para maior proteção contra o acúmulo de neve.

Portas:

Mantenha sempre limpos os trilhos da porta e retire os resíduos que possam

impedir um deslizar suave. Lubrifique o trilho da porta uma vez por ano com polidor de

móveis ou spray de silicone. Mantenha as portas fechadas e travadas para evitar danos

causados pelo vento.

Prendedores:

Utilize todas as arruelas fornecidas para proteger contra a infiltração

da chuva e para proteger o metal contra arranhões dos parafusos. Verifique

regular-mente o seu abrigo à procura de parafusos e porcas soltas e reaperte, se necessário.

Umidade:

Uma folha de plástico (barreira de vapor) colocada sob toda a área do piso,

com uma boa ventilação, reduzirá a condensação.

Outras dicas....

• Lave com água e sabão as marcas de tinta das peças dos painéis revestidos.

• A impermeabilização com silicone pode ser utilizada como vedação para água em todo o abrigo.

Não armazene materiais químicos para piscina no seu abrigo. Combustíveis e

produtos corrosivos devem ser armazenados em recipientes herméticos

devi-damente aprovados.

Guarde este Manual do Proprietário e Instruções de Montagem para consulta

CUIDADOS e MANUTENÇÃO...

(6)

A base para o seu abrigo

Base

ZL07

OPÇÃO 1: KIT ARROW PARA ESTRUTURA DO PISO:

(Solicite n° FB109-A)

A Arrow tem a melhor base para o seu abrigo neste simples kit. Ele sustenta os itens armazenados acima do solo. Este kit deverá ser utilizado de uma das seguintes maneiras: A. Para suportar plataformas de compensado. B. Para ser preenchido com areia.

Recomendamos o uso combinado de: 1. Um KIT ARROW PARA ESTRUTURA DO PISO e 2. Um KIT ARROW PARA FIXAÇÃO como

um método eficaz para prender o abrigo ao solo. Reserve 1 a 2 horas para a construção.

OPÇÃO 2: Plataforma de madeira

Se você decidir construir sua própria base, assegure-se de selecionar os materiais apropriados. Estes são os materiais recomendados para a sua base:

• Madeira tratada à pressão com 38 mm x 89 mm (2" x 4") • Compensado para uso externo de 15,5 mm(5/8") -1220 mm x 2440 mm (4' x 8') NOTA: A madeira tratada a pressão não deve ser usada nos pontos onde fique em contato com seu abrigo de armazenamento. As propriedades da madeira tratada a pressão irão acelerar o processo de corrosão.

Se a madeira tratada a pressão entrar em contato com seu abrigo para armazenamento sua garantia será anulada.

• Pregos galvanizados 10 e 4 penny • Blocos de concreto (opcional)

A plataforma deverá estar nivelada e plana (livre de ressaltos, valetas etc.) para proporcionar um bom suporte para o abrigo. Os materiais necessári-os podem ser obtidnecessári-os no seu depósito de madeira local.

Para construir a base siga as instruções e o diagrama. Construa a estrutura (usando pregos galvanizados 10 penny) Meça seções de 40,6 cm/61,0 cm (16"/24")para construir a estrutura interna (veja o diagrama)

Prenda o compensado à estrutura (usando pregos galvanizados 4 penny) Reserve de 6 a 7 horas para a construção.

OPÇÃO 3: LAJE DE CONCRETO

A laje deverá ter pelo menos 10,2 cm (4") de espessura. Ela deverá estar nivelada e plana para proporcionar um bom suporte para a estrutura. Estes são os materiais recomendados para a sua base:

• Quatro tábuas de 19 mm x 89 mm (1" x 4") (que serão removidas depois que o concreto tiver endurecido)

• Concreto • Folha de plástico de 0,15 mm de espessura

• Recomendamos para um concreto de resistência adequada o uso de uma mistura de:

• 1 parte de cimento • 3 partes de cascalho pequeno

• 2 partes e meia de areia limpa

16"/24" 40,6 cm/61,0 cm 121" 307,3 cm _105" 266,7 cm FRENTE (PORTA)

Prepare o Local/Construa a Fundação

1. Cave um quadrado de 15,2 cm (6") de profundidade no solo (remova a relva).

2. Preencha até 10,2 cm (4") do quadrado com cascalho bem compactado.

3. Cubra o cascalho com uma folha de plástico de 0,15 mm.

4. Construa uma estrutura de madeira usando quatro tábuas de 19 mm x 89 mm (1" x 4")

5. Despeje concreto para preencher o buraco e a estrutura até a espessura de 10,2 cm (4") de concreto. Certifique-se de que a superfície esteja nivelada.

Nota: A Plataforma/Laje deverá estender-se 1,4 cm (9/16") além da estrutura do piso em todos os quatro lados. Sele este 1,4 cm (9/16") de madeira com cimen-to para telhado (não incluído), ou coloque uma inclina-ção nos 1,4 cm (9/16") de concreto ao despejá-lo, para um bom escoamento da água.

Nota: Dimensões da laje concluída com a madeira removida. FRENTE (PORTA)

121" 307,3 cm

105" 266,7 cm

(7)

É importante que toda a estrutura do piso seja fixada depois que o abrigo for levantado. A seguir as formas recomendadas de fixação.

Kit Arrow para fixação: (Modelo n° AK4 ou 60298) Recomendado para uso com qualquer base sugerida.

Contém: 4 Chumbadores com Cabos, braçadeiras

e instruções de instalação.

Fixação do abrigo

FIXAÇÃO

RR08new

Kit Arrow para fixação:(Modelo n° AK100 ou 68383) Recomendado para uso com base de concreto.

Contém: Reforços de canto, grampos de perímetro, ferragens, broca para concreto de 1/4" e instruções de instalação.

Fixação no concreto:

1. Para laje de concreto despejado ou sapata de alicerce ou blocos para pátio:

Parafusos angulados de 6 mm x 51 mm (1/4" x 2"). 2. Para fixação em pilar de concreto despejado após a construção do abrigo: Parafusos angulados de 6 mm x 152 mm (1/4" x 6").

Fixação em madeira/caibro:

Use parafusos para madeira de 6 mm (1/4"). As estrutu-ras possuem furos de 6 mm (1/4") de diâmetro para fixação adequada.

1. 2.

SOBRE AS VIGAS E DENTRO DO SOLO

(8)

Retire das embalagens de parafusos e guarde para o

último passo.

6228

Suporte do Trilho (2)

66382

Guia Inferior da Porta (4)

66769 Carretilha da Porta (4) 66183 Tampa de Acabamento do Telhado (2 direitas e 2 esquerdas)

FERRAGENS

ZL09 5971 (4)

Suporte da Viga do Telhado

67545 Fita de Vedação (1) 65103 (153) Porca sextavada n° 8 - 32 65004 (348) n° 8A x 5/16" (8 mm) Parafuso 65923 (153) n° 8 -32 x 3/8" (10 mm) Parafuso 65900A (8) n° 10B x 1/2" (13 mm) Parafuso preto

(Embalado com os Parafusos)

66045 Maçaneta (2) 66646 Arruela (365) (10 folhas de 40 ) 65109 (4) n° 8-32 Porca de Acabamento (Embalado com os Parafusos)

67468

Tampa do Cume (2) (com logotipo da Arrow)

(9)

1 6403 Junta do trilho da porta 1

2 6515 Painel de parede 4

3 7332 Painel de parede 4

4 7333 Painel de canto 4

5 7483 Painel de telhado 4

6 10475 Porta direita e esquerda 2

7 6000 Frontão direito 2

8 6001 Frontão esquerdo 2

9 8742 Tampa da cumeeira 2

10 8743 Acabamento lateral do telhado 4

11 7484 Painel direito do telhado 2

12 7485 Painel esquerdo do telhado 2

13 9369 Batente da porta 2

14 9373 Painel de parede frontal 2

LISTA DE PEÇAS

ZL10

Montagem N° da Peça Descrição da Peça Quant. Lista de

por n° chave na caixa Verificação

Peças na caixa 1

Peças na caixa 2

Montagem N° da Peça Descrição da Peça Quant. Lista de

por n° chave na caixa Verificação

15 3719 Testa da maçaneta da porta 2

16 5986 Cantoneira da parede traseira 2

17 10497 Braço horizontal da porta 4

18 6278 Braço vertical da porta 2

19 9917 Viga em “U” da parede traseira 2

20 8740 Cantoneira da parede lateral 4

21 10517 Viga do telhado 8

22 9921 Viga em “U” da parede lateral 4

23 8934 Rampa 1

24 8936 Estrutura do piso traseiro 2

25 8945 Estrutura do piso lateral 4

26 6635 Suporte do frontão 2

27 9365 Viga em “U” da parede frontal 2

28 9366 Trilho da porta 2

(10)

Montagem por nº chave

ZL11

19

9

10

11

12

5

20

21 21 21

21

14

27

13

29

23

3

3 6 15

15

6

18

22

17

1

4 ₂₈

28

25

24

4

22

3

4

22

16

8

7

3

4

22

26

24

8

26

16

2

7

25

(11)

A estrutura de piso frontal é composta de três peças. As estruturas de piso lateral e do piso traseiro são compostas de duas peças. Os furos nessas peças estarão alinhados quando as peças estiverem posicionadas com a sobreposição correta. As ilustrações abaixo mostram o comprimento total ade-quado para as estruturas laterais, traseira e frontal. Proceda como segue:

1

Coloque as estruturas do piso frontal como mostrado. Centralize a rampa com os furos de drenagem voltados para fora, na parte superior das duas estruturas do piso frontal. Junte as estruturas colocando oito parafusos.

2

Sobreponha as estruturas do piso lateral e as estruturas do piso traseiro como mostrado. Os furos nessas peças estarão alinhados quando as peças estiverem posicionadas com a sobreposição correta. Veja na estrutura abaixo o comprimento total adequado das estruturas do piso lateral e traseiro. Junte as estruturas colocando cinco parafusos em cada estrutura, como abaixo.

3

Confira novamente o comprimento de cada estrutura e separe essas peças para usar mais tarde.

Passo 1

ZL12

● Peças necessárias para

● Montagem da estrutura do piso

● ● ● ● ● 8934 Rampa (1) ● ● ● ●

● 9367 Estrutura do piso frontal (2) ●

● ● ●

● 8936 Estrutura do piso traseiro (2) ●

● ● ●

● 8945 Estrutura do piso lateral (4)

9367 PASSO

1

8934 9367 FUROS DE DRENAGEM PARA FORA Conjunto da Estrutura do Piso Frontal 119 3/8" 303,2 cm 8936 8945 9367 8934 9367 8945 8945

Estrutura do piso lateral 103 3/8" 262,6 cm

8936 ₈₉₃₆

Estrutura do piso traseiro 119 3/8" 303,2 cm

2

103 3/8" 262,6 cm Lateral

(12)

As peças da estrutura principal reforçam as paredes. Essas peças serão depois instala-das no centro, na borda superior instala-das paredes laterais e na parede traseira. Proceda como segue:

1

Sobreponha as cantoneiras da

parede traseira conforme mostrado

na figura e prenda as duas peças com um parafuso no furo central (os três furos se alinharão).

2

parede lateral conforme mostrado

na figura. Prenda-as com um

parafuso no furo central de cada

unidade.

3

Sobreponha a cantoneira da

parede traseira como mostrado na

figura e prenda-as com um parafuso

no furo central.

4

parede lateral conforme mostrado

na figura. Prenda-as com um

parafuso no furo central de cada

unidade.

5

Confira novamente o comprimento de cada estrutura e separa essas peças para usar mais tarde.

1

118 1/8" 300,0 cm 9917

2

9917 9921

Cantoneiras das paredes laterais 102 1/8" 259,4 cm

9921

Cantoneira da parede traseira 118 1/8" 300,0 cm

5986 5986

8740 8740

Cantoneiras das paredes laterais 102 1/8" 259,4 cm

3

4

Viga em “U” da parede traseira 118 1/8" 300,0 cm

Vigas em “U” das paredes laterais 102 1/8" 259,4 cm

Cantoneiras das paredes laterais 102 1/8" 259,4 cm Cantoneiras da parede traseira

118 1/8" 300,0 cm

5

Viga em “U” da parede traseira

Passo 2

ZL13

● Peças necessárias para

● Conjuntos de estruturas

● ●● ●

● 5986 Cantoneira da parede traseira (2) ●

●● ●

● 9917 Viga em “U” da parede traseira (2) ●

●● ●

● 9921 Viga em “U” da parede lateral (4) ●

● ● ●

● 8740 Cantoneira da parede lateral (4)

PASSO PASSO PASSO PASSO

(13)

As vigas do telhado juntam os dois frontões e suportam os painéis do telhado. A viga principal do telhado é composta de quatro peças sobrepostas pelo centro. Os conjun-tos das vigas do telhado direita e esquerda são compostos de duas peças.

Dica: Essas peças se fixam por pressão, assim será preciso pressionar com força para que se encaixem.

1

Coloque a extremidade de uma viga de telhado dentro de uma segunda viga de telhado, de modo que os seis furos de cada peça fiquem alinhados. Faça quatro conjuntos de vigas de telhado repetindo esse procedimento. Não coloque os

parafusos ainda.

2

Pegue duas vigas de telhado que foram pressionadas uma contra a outra e junte-as como mostrado para formar o conjunto principal da viga do telhado. Mantenha o conjunto reunido e aperte com 14 parafusos. Construa somente um Conjunto de viga duplas.

3

Prenda as outras duas vigas pressionadas uma contra a outra com oito parafusos para criar os conjuntos de viga do telhado esquerdo e direito.

4

Confira novamente o comprimento de cada uma e separe essas peças para usar mais tarde.

● ● ● ● ● 10517 Viga do telhado (8) 10517

1

Viga do telhado 104 1/8" 264,5 cm

Construa um conjunto de viga de telhado duplo para o cume do telhado 10517

2

3

10517 10517 10517 10517 104 1/8"

Passo 3

ZL14

● Peças necessárias para

_●

Conjunto da viga do telhado

PASSO

VISÃO FINAL DA MONTAGEM

(14)

NOTA:

Junta do trilho da porta (peça pintada)

66769

3

4

VISTA DA EXTREMIDADE

1

9366

2

6403 9366 Aba maior para cima Aba menor para baixo 9366 9366 6403 66769 118 1/8" 300,0 cm O conjunto do trilho da porta suporta as

portas deslizantes e reforça a parede frontal. Ele é composto de três peças.

1

Usando a junta do trilho da porta, (pintada), junte as peças do trilho da

porta (galvanizado) extremidade

com extremidade, como mostrado.

2

Coloque quatro parafusos

somente na parte inferior.

Dica: Os furos no lado superior do conjunto

do trilho da porta têm o objetivo de prender o frontão à parte superior da parede frontal em um passo posterior.

3

Posicione as carretilhas da porta sobre as abas dos trilhos, a partir da extremidade do conjunto do trilho da porta, como mostrado abaixo.

4

Separe esta peça para usar mais tarde. 118 1/8" 300,0 cm 118 1/8" 300,0 cm

Passo 4

ZL15

● Peças necessárias para

_●

Conjunto do trilho da porta

PASSO PASSO

● ●● ●

● 6403 Junção do trilho da porta (1) ●

●● ●

(15)

● ● ● ●

● Conjunto da estrutura do piso (1) ●

● ● ●

● Conjunto do piso lateral (2) ●

● ● ●

● Conjunto do piso traseiro (1)

1

Monte os quatro cantos da estrutura do piso usando dois parafusos em cada canto, como mostrado. Nos can-tos frontais, aperte os parafusos a partir do lado inferior com as porcas por cima.

2

Meça a estrutura do piso na diago-nal. Quando as medidas das diagonais estiverem iguais, a estrutura do piso estará correta.

NOTA

Se estiver usando uma plataforma de madeira ou bloco de concreto

não aperte ainda as estruturas do piso sobre a base. Você fixará

o abrigo quando ele estiver montado.

1

8945 TRASEIRO DIREITO 8936 Nível 8945 FRONTAL DIREITO 9367

2

Quando as medidas diagonais estiverem iguais a estrutura do piso estará correta.

FRENTE

Passo 5

ZL16

● Peças necessárias para

_●

Estrutura do piso

PASSO

(16)

1

Posicione um painel de canto no canto da estrutura, como mostrado. A parte mais larga de cada painel de canto deve ser colocada ao longo da lateral do abrigo em todos os quatro cantos. Prenda o painel de canto à estrutura do piso com quatro parafusos.

Apóie o painel de canto sobre uma escada de abrir até que um painel de parede tenha sido fixado.

2

Prenda os painéis da parede

frontal nos painéis de canto frontais,

como mostrado. Haverá um pequeno espaço entre o painel da parede fron-tal e a rampa.

3

Prenda os painéis de parede nos painéis de canto traseiros, como mostrado.

NOTA

Tenha o cuidado de instalar o painel correto em cada posição,

como mostrado

4

Confira novamente os números das peças dos painéis de parede antes de prosseguir.

A estrutura do piso deve ser

quadrada e nivelada ou os furos

● ● ● ● ● 6515 Painel de parede (2) ● ● ● ●

● 9373 Painel de parede frontal (2) ● ● ● ● ● 7333 Painel de canto (4) NOTA

O restante da montagem do abrigo exige muitas horas e mais de uma pessoa. Não prossiga além deste ponto se não tiver tempo para concluir a montagem no

mesmo dia. Um abrigo montado parcial-mente pode ser severaparcial-mente danificado

por ventos leves.

Cada parafuso da parede, com ou sem porca, requer uma arruela.

1

6515 9373 ₉₃₇₃ 7333 7333 TRASEIRA FRENTE 9373 Os painéis assentam na estrutura, como mostrado

7333

LATERAL VISÃO DE CIMA

Lado estreito 7333 6515 Lado largo

3

2

4

7333 7333 9373 6515 ₆₅₁₅ 7333 Arruela Friso por baixo

7333 LATERAL

CORRETO INCORRETO

Passo 6

ZL17

● Peças necessárias para

● Cantos

PASSO

(17)

As peças da estrutura principal dão rigidez às paredes laterais e forne-cem uma superfície para prender os frontões que suportam o telhado.

1

Prenda o conjunto de cantoneira

da parede traseira na parte superior

interna da parede traseira utilizando parafusos.

2

Prenda o conjunto da viga em

“U” da parede traseira no meio da

parede traseira utilizando parafusos.

3

Prenda as cantoneira das

paredes laterais na parte superior

interna dos painéis laterais utilizando parafusos. As cantoneiras das paredes laterais devem se sobrepor à cantoneira da parede traseira nos cantos.

4

Prenda os conjuntos das vigas

em “U” das paredes laterais no

meio dos painéis laterais utilizando parafusos. Prenda as sobreposições nos cantos traseiros com parafusos.

5

Prenda o conjunto do trilho da

porta (furos para cima) na parte

su-perior dos painéis da parede dianteira utilizando parafusos. Veja a figura.

NOTA

As cantoneiras da parede atrás

● ●●

●● Conjunto do trilho da porta (1) ●

●●

●● Conjunto da cantoneira da parede traseira (1) ●

●●

●● Conjuntos das cantoneiras das paredes laterais (2) ●

●●

●● Conjunto da viga em “U” da parede traseira (1) ●

●●

●● Conjuntos das vigas em “U” das paredes laterais (2)

3

2

FRENTE 9366

1

9921 9917 5986 8740 As cantoneiras das paredes devem es-tar voltadas para o interior do abrigo Aba maior para cima Abertura voltada para dentro Aba menor para baixo

Conjunto do trilho da porta

Passo 7

ZL18

● Peças necessárias para

● Estruturas

PASSO

(18)

● ● ● ● ● 7332 Painel de parede (4) ● ● ● ● ● 6515 Painel de parede (2)

Os painéis de parede possuem duas larguras. Cada painel de parede pos-sui um friso de um lado. O friso deve ser encaixado no friso do painel se-guinte.

1

Separe todos os painéis de

parede e coloque-os ao longo do

abrigo.

2

Certifique-se de ter colocado os painéis corretos em cada posição. Faça isso sobrepondo os painéis e verificando se os furos estão alinhados aos furos da estrutura.

3

Prenda os painéis de parede na parte superior e inferior com parafusos.

4

Prenda o centro de cada painel de parede à viga em “U” da parede com parafusos. Prenda os frisos sobrepostos como anteriormente.

19

3

Use parafusos e porcas através da sobreposição da cantoneira da parede na parte superior do pai-nel nas laterais e na parte traseira.

1

4

Detalhe mostrando o centro do painel aparafusado à viga em “U” da parede

2

7332 Os painéis assentam na estrutura, como mostra-do 6515 Friso inferior 7332 Parafusos e porcas não atravessam a viga em “U” na parte sobre-posta rafusos e por-7332

1

6515 7332

Passo 8

ZL19

● Peças necessárias para

● Painéis das paredes

PASSO

PASSO PASSO

(19)

● ●● ● ● 9369 Batente da porta (2) ● ●● ●

● 9365 Viga em “U” da parede frontal (2)

Os batentes da porta reforçam a abertura da porta e proporcionam um acabamento atraente. Siga es-ses passos para os dois batentes.

1

Prenda as vigas em “U” da

parede frontal na sua posição

en-tre a exen-tremidade da viga em “U” da parede lateral e o painel de canto, usando os parafusos. Não coloque neste momento um parafuso no furo na extremidade atrás da abertura da porta.

2

Prenda o batente da porta no painel frontal com dois parafusos, porcas e porcas de acabamento, como mostrado.

3

Prenda o centro do batente da porta ao painel de parede frontal e à viga em “U” usando dois parafusos.

4

Prenda a parte superior do batente da porta ao trilho da porta usando dois parafusos. Repita a operação com a base na estrutura.

Repita os passos 2 a 4 para o ba-tente oposto da porta.

Porca de acabamento Porca hexagonal 9369 FRENTE VISÃO DE CIMA Trilho da porta 9369 Viga em “U” da parede frontal

Viga em “U” da parede frontal Corte transversal Visão de cima (2) parafusos INTERIOR DO ABRIGO 9365 FRENTE Parafuso

3

2

1

Passo 9

ZL20

● Peças necessárias para

_●

Viga em “U” frontal/

Batente da porta

PASSO PASSO PASSO VISÃO DE CIMA Trilho da porta VISÃO DE CIMA Porca de acabamento Parafuso Parafuso Parafuso Parafuso

(20)

Os frontões ficam sobre a parede frontal e traseira para suportar as vigas do telhado.

NOTA

Os frontões vêm embalados encaixados um no outro e podem ser confundidos como

uma única peça. Separe-os cuidadosamente antes de

prosseguir.

1

Prenda os quatro suportes da

viga de telhado aos frontões com

dois parafusos, arruelas e porcas.

NOTA

A aba de montagem do suporte deve estar voltada para o centro do frontão e os furos próximos uns

aos outros devem ficar em cima

● ● ● ● ● 6000 Frontão direito (2) ● ● ● ● ● 6001 Frontão esquerdo (2) ● ● ● ●

● 5971 Suporte da Viga do Telhado (4)

1

5971

Suportes da viga do telhado

Arruela 6001 6000

FRENTE

Passo 10

ZL21

● Peças necessárias para

_●

Conjunto dos frontões

(21)

● ● ● ●

● Conjuntos do frontão esquerdo (2) ●

● ● ●

● Conjuntos do frontão direito (2) ●

● ● ●

● 6635 Braço do Frontão (2)

1

Suspenda e prenda um frontão

direito e esquerdo, sob a cantoneira no canto, no trilho da porta e na cantoneira da parede traseira, utilizando parafusos.

Dica: No frontão traseiro use um

pa-rafuso e uma porca na sobreposição da cantoneira da parede traseira. No frontão da frente, deixe sem montar os 2 parafusos mais próximos do centro da aba do frontão.

2

Junte os frontões esquerdo e

direito com um braço do frontão

usando porca e parafuso somente no furo inferior.

3

Repita os Passos 1 e 2 para o trilho da porta na parte da frente do abrigo, exceto para os suportes do trilho. Aperte como mostrado.

3

Suportes do Trilho 6228

1

_Frontão

2

6635 Braço do frontão

Passo 11

ZL22

● Peças necessárias para

_●

●

● Frontões/Braços

PASSO

(22)

● ●●

●● Viga principal do telhado (1) ●

●●

●● Viga única do telhado (2)

1

Estenda as duas metades da viga

principal do telhado e prenda a viga

do telhado no braço do frontão da frente.

2

Prenda a outra extremidade da viga principal do telhado no braço do frontão traseiro.

3

Prenda as vigas restantes do

telhado, com pequenos furos na

parte superior, como mostrado,

usando porcas e parafusos.

1

Estenda as duas meta-des das vigas do telhado

3

Conjunto principal da viga do telhado

2

Conjunto único da viga do telhado

Passo 12

ZL23

● Peças necessárias para

● Vigas do telhado

PASSO

(23)

A instalação dos painéis do telhado é facilitada com o uso de uma esca-da de abrir. Instale o painel do pri-meiro telhado no canto traseiro direi-to do abrigo. Cada parafuso do telha-do, com ou sem porca, requer uma arruela.

NOTA

Meça novamente as diagonais do abrigo e faça os ajustes

neces-sários para assegurar-se de que o abrigo esteja quadrado

e nivelado. Isto fará com que os painéis do telhado assentem

melhor e os furos fiquem alinhados. Não fixe a

estrutura do piso.

NOTA

Se um kit de reforço “Beef-Up” para telhado tiver sido comprado,

monte antes de prender os painéis do telhado.

1

Localize os painéis de telhado e encontre o painel direito do telhado, número da peça 7484.

2

Posicione o painel direito do telhado no canto traseiro direito e prenda no frontão com cinco parafusos e porcas e nas vigas do telhado utilizando oito parafusos. Não

aperte ainda a extremidade inferior do painel na cantoneira da parede

lateral.

Dica: Instale os fixadores na ordem

● ● ● ●

● 7484 Painel direito do telhado (1)

(4) Parafusos 7484 7484 Painel direito do telhado Porca Arruela Parafuso

FRENTE

10 a 13 1 2 3 ₄ 5 6 a 9

1

2

Passo 13

ZL24

● Peças necessárias para

● Painel direito do telhado

PASSO

(24)

● ●●

●● 7485 Painel esquerdo do telhado (1) ●

●●

●● 7483 Painel do telhado (4)

1

Instale um painel esquerdo de

telhado 7485 no canto traseiro

esquerdo do telhado.

2

Cubra a junta no cume com fita

adesiva de vedação. Desenrole a

fita e pressione-a para baixo sobre a abertura da cumeeira enquanto instala cada painel de telhado. Não corte a fita ainda.

3

Instale quatro painéis de telhado

7483 alternando os lados. Não aperte

ainda a extremidade inferior dos painéis nas cantoneiras da parede lateral. Continue com o material

isolante na abertura da cumeeira.

NOTA

O friso estreito de sobreposição de um painel deve ser coberto pelo friso mais largo do painel adjacente, quando possível.

NOTA

Se os furos da viga do telhado não ficarem alinhados com os furos do painel do telhado, inverta

a posição do abrigo da esquerda para direita. Se isso não resolver,

o seu abrigo pode estar desnivelado. Calce os cantos até

que os furos se alinhem.

2

Parafusos da viga do telhado Fixe na sobreposição com parafusos

Não aparafuse ainda 7485 7483 7483 7483 Painel do telhado 7485 Painel esquerdo do telhado Frente

3

1

7484 7484 7483 7483 7485

FRENTE

1 3 2 4 5 6 8 7 Parafusos da viga do telhado

Passo 14

ZL25

● Peças necessárias para

_●

Conjunto do telhado

PASSO PASSO PASSO Fixe na sobreposição com parafusos

(25)

● ●●

●● 8742 Tampa da cumeeira (2)

● ●●

●● 7485 Painel esquerdo do telhado (1) ●

● ●

● ● 7484 Painel direito do telhado (1)

1

Instale a primeira tampa da

cumeeira sobre a seção acabada do telhado, usando parafusos e porcas. Prenda ao mesmo tempo a aba do painel do telhado, a tampa do cume e a tampa da cumeeira usando porcas e parafusos.

2

Instale a segunda tampa da

cumeeira sobrepondo a primeira

tampa da cumeeira enquanto instala os painéis esquerdo 7485 e direito

7484 à medida em que desenrola a

fita de material isolante, e pressione para baixo. Dica: Os parafusos na

tampa da cumeeira precisam ficar frouxos para mover a tampa da cumeeira para o lado e se sobrepor às abas do próximo painel do telhado.

Continue com o material isolante na cumeeira.

3

Aperte a extremidade inferior dos painéis nas cantoneiras da parede lateral usando porcas e parafusos. Use parafusos e porcas através das sobreposições da cantoneira da parede na parte superior do painel.

8742

2

Corte a fita de vedação e dobre para baixo 7484

8742

1

Passo 15

ZL26

● Peças necessárias para

● Tampas da cumeeira e Painéis

PASSO

Tampa do cume

(26)

1

Prenda o perfil lateral do telhado na extremidade inferior dos painéis do telhado, em cada lado do abrigo, usando parafusos em cada sobreposição do painel.

NOTA

Um único parafuso prende ambos os perfis na sobreposição.

2

Com o seu polegar e indicador, dobre o flanco inferior do perfil de acabamento lateral do telhado do canto para dentro, o suficiente para que as tampas dos perfis de acabamento direito e esquerdo se encaixem nos cantos direito e esquerdo.

● ●● ●

● 8743 Perfil lateral do telhado (4)

3

Coloque o flanco para dentro para que

se ajuste dentro da tampa de acabamento do telhado Tampa de acabamento do telhado

1

8743 Acabamento lateral do telhado 8743 8743

2

8743

Passo 16

ZL27

● Peças necessárias para

_●

Perfil do telhado

PASSO

PASSO PASSO

3

Prenda as tampas do perfil de acabamento no perfil de acabamento lateral utilizando um parafuso.

(27)

Os passos desta página mostram como montar a porta direita. Você executará exatamente os mesmos procedimentos para a porta esquer-da. Cada parafuso e porca da porta requerem uma arruela.

Proceda como segue:

1

Prenda o testa da maçaneta da

porta e a maçaneta na porta com 1

parafuso, conforme mostrado. Não

aperte o parafuso ainda.

2

Mova o testa da maçaneta da porta

para cima até o furo no centro da porta e insira um parafuso.

3

Mantenha o braço vertical da porta contra o centro da superfície interior da porta e gire o parafuso para manter no lugar o braço vertical da porta e o

testa da maçaneta da porta. Prenda à porta acima e abaixo da conexão cen-tral usando 2 parafusos.

4

Coloque um segundo parafuso na maçaneta da porta e aperte ambos os parafusos.

5

Coloque o braço horizontal da

porta sobre as bordas superior e

infe-rior e aperte com 1 parafuso no centro.

6

Prenda as guias e parafusos

inferiores da porta, como mostrado.

7

5

4

3

66382 66382 10497 ₃₇₁₉66045 VISTA DA EXTREMI-DADE: Braço horizontal da porta Porta 6278 6278 3719 10475 Porta esquerda 66045 66045 3719

1

2

10497 10497 10497 66382 66382 6278

Passo 17

ZL28

● Peças necessárias para

_●

Conjunto da porta

PASSO ● ●●

●● 3719 Testa da maçaneta da porta (2)

● ●●

●● 10475 Porta direita e esquerda (2) ●

●●

●● 10497 Braço horizontal da porta (4) ●

●●

●● 6278 Braço vertical da porta (2)

10475 Porta direita PASSO PASSO PASSO PASSO

(28)

● ●● ●

● Conjunto da porta direita (1) ●

●● ●

● Conjunto da porta esquerda (1)

1

Pelo lado de dentro do abrigo coloque a parte inferior do conjunto da porta direita (à sua esquerda quando está dentro do abrigo), atrás do batente da porta dentro do trilho da estrutura frontal.

2

Posicione a parte superior da porta de modo que os furos na porta se alinhem com os furos das carretilhas da porta.

3

Prenda a porta às carretilhas da porta utilizando dois parafusos n° 10B x 1/2" (13 mm).

NOTA

Os furos nas carretilhas da porta permitem que você ajuste a porta. Coloque a porta nos furos do meio.

4

Repita os passos de 1 a 3 para a porta esquerda.

Guarde este Manual do Proprietário e as Instruções de Montagem para consulta futura.

2

Braço horizontal da porta

1

Frontão

3

#10Bx1/2" (13 mm) Parafuso Carretilha da porta Furos de ajuste Os furos de ajuste permitem que as portas

sejam fechadas uniformemente em seu

comprimento

Porta

direita

₄

Conjunto da Estrutura do Piso Frontal Trilho da porta

Carretilha da porta

Porta

Passo 18

ZL29

● Peças necessárias para

_●

Instalação e Regulagem da Porta

PASSO PASSO

PASSO

Porta esquerda

(29)

ZL30

Fixação

Fixe seu abrigo nesse momento.

Estrutura do piso

Se você tiver adquirido um Kit de Estrutura do Piso você precisará fazer a instalação primeiro.

(30)

ZL31

A ferrugem é o processo natural de oxidação que ocorre quando um metal desprotegido é exposto à umidade. As áreas de problema incluem furos de parafusos, bordas não acaba-das, ou onde ocorrem arranhões e cortes na camada protetora durante a montagem, manuseio ou uso normal. A identificação destas áreas com problemas normais de oxidação e algumas precauções simples de proteção contra a ferrugem podem ajudar a impe-dir que a ferrugem se desenvolva ou detê-la assim que aparecer.

1. Evite riscar ou cortar a superfície de revestimento, interna e externa.

2. Utilize todas as arruelas fornecidas. Além de ajudar a proteger contra a infiltração de chuva, as arruelas impedem que o metal seja arranhado pelos parafusos.

3. Mantenha o telhado, o perímetro da base e os trilhos das portas livres de detritos e folhas que possam se acumular e reter a umidade.. Eles podem causar um dano duplo, uma vez que libertam ácidos quando se deterioram.

4. Conserte os arranhões e cortes e qualquer área de ferrugem visível o mais rápido possível. Certifique-se de que a superfí-cie esteja livre de umidade, óleo, sujeira ou limo e aplique uma camada uniforme de tinta de retoque de alta qualidade.
