Fg ingeniería apoiado em seus
10 anos de trajetória e
experiência no
desenvolvimento e produção
de equipamento para o
tratamento de água e líquidos
de diálise; fabricou uma
instalação compacta para a
adequação físico-química da
água de dializado.
Este modelo deriva do módulo
de pré-tratamento e osmose
de nosso equipamento FG-A.E.
sendo este o de maior
desenvolvimento tecnológico
disponível no mercado de
diálise a nível internacional.
Planta compacta de adequação
físico-química, para a água de hemodiálise.
Pré-tratamento químico (meta
bissulfeto e antiincrustante Q, misto QL
ou convencional L) e osmose inversa.
Totalmente digital.
Produções de 250 L/h (5 postos) a
2750 L/h (55 postos).

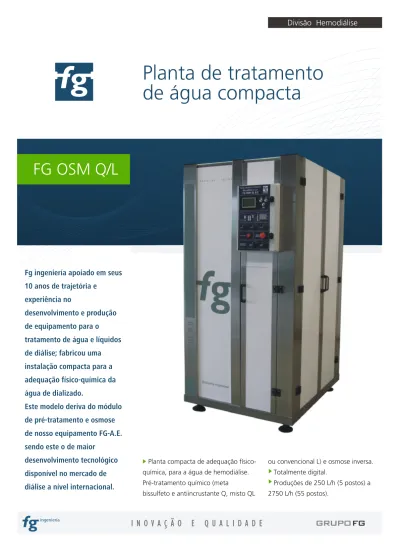

FG OSM Q/L
Planta de tratamento
de água compacta
Pré-tratamento físico-químico
Assim como indicou no texto introdutório e pode se observar no diagrama de processo, há pelo menos dois pré-tratamentos possíveis, prévios ao sistema de osmose, com certas variantes. A escolha do sistema mais conveniente, dependerá basicamente das características da água a tratar.
Conceitualmente todos os elementos prévios às membranas de osmose, têm por único objetivo proteger às mesmas de incrustações e/ou rupturas, deve se orientar ao mínimo pré-tratamento para conseguir este objetivo, já que o produto final será água endovenosa, e o tratamento deve ser o mais sanitário possível.
-Bomba pressurizadora auxiliar, alimentada por água de rede ou profundidade, com uma pressão de alimentação mínima, de 500 grs/cm² . Esta bomba é comum aos dois sistemas de pré-tratamento.
-No caso do pré-tratamento químico, dispõe-se de dois tanques de 50l. com controle de nível e bombas dosificadoras para injetar na impulsão da bomba auxiliar, metabissulfito de sódio e antiincrustante. Isto marca uma diferença notável com as instalações de tratamento de água tradicionais, já que se substituem os filtros de carvão de resina pelas dosagens mencionadas, gerando deste modo um circuito mais limpo e direto até as membranas de Osmose inversa, com menores probabilidades de poluição e maior facilidade e eficiência nas sanitizações.
Funcionamento
Comparativamente com os modelos anteriores incorporaram-se importantes mudanças tecnológicas respeito ao controle de parâmetros operativos, tais como pressões, caudais, conc. Cloro, condutividades, tempos de desinfecções, lavado e manutenções preventivos, já que todos estes parâmetros foram digitalizados.
obtida coincidem com o modelo AE.
La planta compacta ha sido
desarrollada y se produce con dos
tipos de pre-tratamiento físico -
químico, los cuales corresponden a
los modelos FG OSMQ e FG OSML,
pré-tratamento químico e de leitos
respectivamente, ambos poderão se
produzir de 1 a 5 membranas
correspondendo isto às séries 1.0 a
5.0.
O metabissulfito de sódio em proporções pré-calibradas segundo a água a tratar recombina o cloro e cloraminas segundo se indicam nas seguintes equações:
O antiincrustante é um poliacrilato fosfatado, de alto peso molecular, que por afinidade química íons tais como: cálcio, magnésio, ferro, alumínio, sílice, etc.; evitando a precipitação e conseqüente incrustação das membranas de osmose inversa, dado o tamanho destas moléculas se garante a rejeição das mesmas pela via do concentrado das membranas. Ambos os produtos estão certificados pela FDA ( Food and Drug Administration dos EUA ).
A aplicação do antiincrustante dependerá do tipo de água a tratar, altas concentrações de partículas coloidais, geralmente presentes em águas de tipo superficial, não são compatíveis com esta aplicação.
-A outra alternativa de pré-tratamento é o tradicional trem de filtros de leitos de profundida-de (areia ou multimídia), carvão e resina catiônica forte (amolecedor). Perante a presença profundida-de nitratos superiores a 30mg/lt, é recomendável agregar um filtro desnitrificador com resina aniônica seletiva para nitratos.
Tratamento físico, registro e controle de parâmetros de
entrada
-E.V. de entrada: habilita a passagem de água mediante um comando temporizado eletronicamente.
-Para o tratamento físico o equipamento conta com um filtro de areia ou multimídia composto por grava, garnet, arena fina e antracito, que retém partículas de até 10um. Esta passagem pode se evitar se a concentração de sólidos em suspensão não é elevada, como ocorre geralmente nas águas de rede; depois de superar este filtro existe um dual de microfibras de polipropileno que retém um espectro de partículas de até 5um. Esta etapa permite substituir um trem de filtrado e ao filtro de profundidade na grande maioria das águas a tratar.
-Sensor de caudal digital por efeito hall
-Sensor de cloro: este sensor testa em forma periódica o residual de cloro livre e cloraminas. Se o valor supera 0.1mg/l habilita um alarme e pára o equipamento. Este registro e controle se realiza através de um O.R.P. com uma eletrônica personalizada.
-Sensor de pressão digital de alta eficiência.
-Sensor de condutividade de entrada: este sensor registra condutividade de entrada informando à tela digital localizada no painel frontal.
Osmose inversa
Bomba multicelular: por meio desta passagem se obtêm as condições de pressões e caudais de alimentação da/s membrana/s de osmose inversa para obter o produto (permeado).
Controle e registro de pressões e caudais: por meio de duas válvulas manuais (à saída da bomba principal e na linha de concentrado), ajustam-se estes parâmetros, os quais se registram em um display digital localizado ergonomicamente no painel de comandos.
Membranas e conexões: as membranas de osmose inversa se dispõem em série alojadas em housing de aço inoxidável de qualidade farmacêutica. As interconexões entre as mesmas são de aço inoxidável da mesma qualidade Festo (origem alemã) sanitário de engate rápido.
Funcionamento
(continuación)
Condutividade do produto: este sensor registra condutividade do permeado informando à tela digital localizada no painel frontal.
Lavado: o circuito de concentrado tem um sistema de incremento de fluxo para realizar um lavado e preservação das membranas de forma automática programada periódica, ou manual. No caso do pré-tratamento químico o tanque de armazenamento de antiincrustante é utilizado como segundo propósito para realizar a sanitização ou o lavado químico da/s membrana/s. Para isto o tanque conta com um registro de temperatura, um controle de nível e um quadro de válvulas que permite recircular o produto de concentrado e permeado. Isto lhe brinda uma autonomia ao equipamento, já que além de permitir as funções de operação não necessita de nenhum acessório/equipamento externo para poder realizar as sanitizações, ou o lavado da/s membrana/s
Operações, alarmes e registros
O equipamento é totalmente operado pelas chaves dispostas no painel central. Estas chaves nos permitem operar o equipamento em forma automática ou manual independentemente da demanda externa, realizar operações de lavado e sanitizações químicas, resetear/programar alarmes e produzir paradas de emergências, por meio do punch.
O equipamento registra e controla digitalmente, pressão de alimentação, pressão de entrada e saída de membranas, caudais de entrada, rejeição e produto, residual de cloro à entrada das membranas, condutividade de entrada, saída e rejeite porcentual de membranas.
Todos estes parâmetros podem ser visualizados no display digital, e estão integrados por meio de um software, que permite proteger o equipamento por valores mínimos, máximos e diferenciais destes parâmetros.
No display também se indicarão ações de manutenção preventivas como o recâmbio de elementos e insumos, e as ações de sanitização/lavados químicos e serviços técnicos por acumulação de horas.
A possibilidade de controlar todos os parâmetros e ações descritos nos permitirá manter uma excelente qualidade de produto no tempo, além de reduzir custos operativos e de manutenção.
Funcionamento
Características Generales
Quantidade de Membranas Caudal de Alimentação Caudal de Produto Min. Potência Requerida Pressão de Alimentação Dimensões FG-OSM 1.0 1 1250 l/h 240 l/h FG-OSM 2.0 2 1500 l/h 480 l/h FG-OSM 3.0 3 1750 l/h 720 l/h FG-OSM 4.0 4 2000 l/h 960 l/h FG-OSM 5.0 5 2250 l/h 1200 l/h 3 KW / 380 V 0.4KG/cm2 (5.8 PSI) 0.76m x 1.25m x 1.77 m
Esta tabela é idêntica para ambos os modelos OSMQ e OSML. Não varia com os modelos do equipamento
Características Generales
FG-OSMQ-1.0/2.0/3.0/4.0/5.0 Dosagem de metabissulfito e leito de resina Filtro de profundidade/ 1 filtro dual de 5u-50u Incorporado ao equipa-mentoFG-OSML-1.0/2.0/3.0/4.0/5.0 Filtro de carvão, de resina Filtro de profundidade e filtro dual de 5u-50u Só necessita o tanque externo
SIM (detecta até 0.1 ppm)
SIM (condutividade de entrada, saída e rejeite %) Todos os parâmetros se mostram em forma digital: caudais, pressões, tempos de func., service, condutivida-des, rejeição, cloro
Protege-se contra alarmes programados pelo usuário e o serviço téc.: caudais ( max. e min.), pressões (max. e min.), diferença de pressão, nível de rejeite min., condutividade max., nível de cloro máximo. Timer de : service, mudança de leito, limpezas, sanitização, substituição de filtro. Sanitárias Sim (240 l/h - 1200 l/h) Sim Baixo Baixo 0.76m x 1.25m x 1.77m Baixo Médio Pré-Tratamento Químico Pré-Tratamento Físico Desincrustação E Sanitização Detecção De Cloro Condutividades Registros De Parâmetros Alarmes Materiais De Interconexões Potencial De Contaminação Expansível Insonorização Custo Operativo Custo De Manutenção Dimensões
