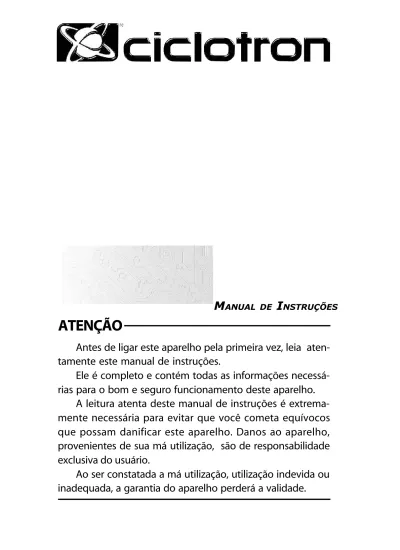

ATENÇÃO MANUAL DE INSTRUÇÕES

(1)

MANUAL DE INSTRUÇÕES

ATENÇÃO

Antes de ligar este aparelho pela primeira vez, leia

aten-tamente este manual de instruções.

Ele é completo e contém todas as informações

necessá-rias para o bom e seguro funcionamento deste aparelho.

A leitura atenta deste manual de instruções é

extrema-mente necessária para evitar que você cometa equívocos

que possam danificar este aparelho. Danos ao aparelho,

provenientes de sua má utilização, são de responsabilidade

exclusiva do usuário.

Ao ser constatada a má utilização, utilização indevida ou

inadequada, a garantia do aparelho perderá a validade.

(2)

Utilização: Os

CVLA são sistemas acústicos ATIVOS e PASSIVOS — COMPACT VERTICAL LINE ARRAY —

LINE ARRAY VERTICAL COMPACTO. Todos os modelos acima ilustrados são ATIVOS. Como o próprio nome sugere , eles foram concebidos para funcionarem como Line Array, porém compactos. A CICLOTRON vai lançar simultaneamente os modelos de CVLA tanto ativos quanto passivos.

As múltiplas vantagens deste sistema são: Por serem em formato de Line Array — passivos ou ativos — proporcionam grande ângulo de cobertura horizontal, tornando a sonorização homogênea no ambiente. Por serem compactos são a solução para obter - se um desempenho superior, utilizando equipamentos com peso, dimensões, e custos operacionais menores, com segurança, eficácia, qualidade e precisão.

Pelo exposto os CVLA são os substitutos ideais, tanto para o Line Array tradicional, quanto das caixas acústicas convencionais, em pequenos e médios ambientes tais como clubes, casas de shows, igrejas, cultos evangélicos, casas de eventos corporativos, teatros, boates, convenções e sonorizações gerais.

As vantagens dos CVLA perante o LINE ARRAY tradicional, nesses ambientes, é que, por terem peso e dimensões menores, são mais viáveis e fáceis de instalar, além do custo menor, mantendo a segurança, eficácia, qualidade e precisão. As vantagens dos CVLA perante as caixas acústicas convencionais, nestes pequenos e médios ambientes, é que os CVLA por serem Line Array, proporcionam grande ângulo de cobertura horizontal, tornando a sonorização mais homogênea, o que para acontecer com as caixas acústicas convencionais, precisaria um grande número delas, com todas as dificuldades que isso traria para a sonorização profissional.

O CVLA ativo trata-se de um sistema acústico com audioamplificação interna. Seu sistema de reprodução acústica, em todos os modelos acima apresentados, é de duas vias, com crossover apropriado — divisor de frequência interno de 12dB por oitava Linkwitz Riley de 2ª ordem. Além dessas características eletro acústicas o CVLA contém os principais requisitos mecânicos (itens 16,17 e 18) para oferecer funcionamento adequado em diversas situações: 1- O CVLA ao nível do chão, apoiado sobre sua base removível ornamental e de reforço de equilíbrio. 2- elevado

ACTIVE / ATIVO



(3)

Introdução

Parabéns pela aquisição dos sistemas ativos CVLA da CICLOTRON — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO — sistemas ativos de reprodução FULL RANGE de 2 vias eletroacústicas. A linha de CVLA ativo é apresentado em 7 modelos: Inicialmente será lançado os modelos CVLA 400 A 5 , CVLA 700 A 6 , CVLA 900 A 6 , CVLA 900 A 8, e o CVLA 1200 A 8. Na sequência será lançado os modelos CVLA 1600 A 10 e o CVLA 2300 A 10.

O CVLA ativo trata-se de caixa acústica sistema Bass Reflex e full range, de duas vias eletroacústicas, em formato de

LINE ARRAY VERTICAL COMPACTO de grande eficiência , com audioamplificação de potência interna em classe D e crossover Linkwitz Riley de 2ª ordem , duas vias e com 12dB por oitava. Ele foi projetado e fabricado pela CICLOTRON.

O CVLA ativo é indispensável para pequenos e médios sistemas de audiosonorização, tanto em sistemas de 2 vias de reprodução acústica, quanto em sistemas de 3 vias , através dos CVLA ativos funcionando em conjunto com os sistemas de subgraves S-BASS - LA ativos também da CICLOTRON.

Esses referidos sistemas de subwoofers ativos S-BASS - LA funcionam perfeitamente em conjunto com os CVLA

ativos. Isto porque os sistemas de subwoofers ativos S-BASS - LA possui um crossover ativo composto de dois filtros: Sendo

um Low Pass Filter - LPF - (filtro passa baixas) em 100 Hz, Linkwitz Riley de 4ª ordem, de 24 dB por oitava, responsável por cortar e enviar para a etapa de potência do sistema ativo de subwoofer S-BASS - LA ,apenas as frequências que compõem os subgraves. E o outro filtro High Pass Filter - HPF - (filtro passa altas) em 120 Hz, Butterworth, de 12 dB por oitava, que compõem o seu SEND WITH HPF, é o responsável por enviar o sinais adequados,devidamente filtrados das frequências de subgraves, para serem amplificados e reproduzidos nos sistemas full range CVLA ativos.

Desta forma, a reprodução sonora fica perfeita, porque todas as vias foram devidamente filtradas, pelo respectivo crossover.

Além dessas características eletro acústicas o CVLA ativo contém os principais requisitos mecânicos para oferecer

funcionamento adequado em diversas situações: 1- O CVLA ao nível do chão, apoiado sobre sua base removível ornamental e de reforço de equilíbrio. 2- elevado sobre pedestais. 3- elevado sobre o sistema de subgraves. 4- elevado em sistema fly P.A. Além de ser um produto revolucionário e de última geração, ele é apresentado em vários modelos, para poder ser uma ótima solução , para cada tipo de áudio sonorização , conforme a seguir em “Apresentação”.

Um breve histórico de desenvolvimento do

CVLA ativo e passivo:

No tempo da “glória” dos sistemas de audioamplicação de potência em classe A, classe AB e do alto fator de amortecimento

— Damping factor — não abríamos mão dos filtros Linkwitz Riley de 4ª ordem- 24 dB. Com o advento, boa aceitação e sucesso

da audioamplicação de potência em classe D começamos a fazer testes auditivos de sistemas mais simples, menores, leves e econômicos, seguindo a tendência do que aconteceu com a audioamplificação.

O resultado proveniente de várias experiências, tentativas e sintonias surpreendeu ! Essas sintonias foram: o

gabinete acústico feito totalmente de madeira , com a otimização de seu volume e de sua sintonia, de acordo com as características dos transdutores utilizados. Os transdutores — alto - falantes — produzidos totalmente na empresa e, desta forma, podendo - se ter controle sobre todas as suas características tais como: potência admissível, impedância , sensibilidade e resposta de frequência. O crossover testado e aprovado, juntamente com o conjunto de sintonias acima descritas, às quais adiciona-se as características da etapa de potência em classe D , foi o Linkwitz Riley de 2ª ordem- 12 dB . Apesar desse crossover ser passivo , tanto seu consumo de energia , quanto o efeito resistivo no aumento da impedância efetiva, foram devidamente compensados na fonte D . C . e , assim , mantendo-se a potência total nominal sobre os transdutores. Desta forma , quaisquer aspectos desfavoráveis, do crossover Linkwitz Riley de 2ª ordem- 12 dB, para este projeto foram afastados , restando apenas os efeitos desejados .

Além disso este crossover trabalha juntamente com o Butterworth ativo, de 2ª ordem- 12 dB por oitava e o Linkwitz Riley de 4ª ordem- 24 dB por oitava, quando o CVLA ativo estiver operando em conjunto com o sistema de subwoofer S-BASS - LA compondo um sistema de três vias acústicas.

A surpresa foi ter chegado a um som harmonioso puro e natural e também com as respostas e ressonâncias

bem equalizadas naturalmente, necessitando apenas de pequenas correções pontuais.

Neste caso, através de várias audições , chegamos à conclusão de que, em pequenos e médios ambientes , onde

principalmente são realizados eventos em clubes, igrejas, cultos evangélicos, casas de eventos corporativos, teatros, convenções e sonorizações gerais, nem sempre um corte brusco de frequências é o melhor e o mais agradável para audição. Essa foi a grande descoberta nesses sistemas de CVLA — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO — sistemas ativos e passivos de reprodução FULL RANGE. Provavelmente, isso se deve também , à

utilização de alto - falantes de pouco diâmetro inseridos verticalmente junto com o(s) driver (s) de alta frequência.

Desta forma basta apenas um equalizador gráfico de 10, 15 ou 31 vias, inserido entre o audio mixer e a excitação do conjunto de CVLA ativos vide páginas 19 à 25 para resolver o problema da equalização, dispensando equipamentos digitais mais

(4)

sofisticados, tais como os processadores digitais. Mas , caso você esteja muito acostumado com eles , não tem problema, poderá utilizá-los tranquilamente. O que ocorre é que o sistema CVLA ativo é balanceado naturalmente e, basta apenas um bom equalizador gráfico, para resolver o problema da equalização entre o ambiente e o(s) CVLA instalado(s) com bastante qualidade.

Apresentação

1 ª CVLA 400 A 5 — ATIVO com capacidade de potência total de 100 Watts RMS, sem conexão de caixa acústica passiva

- slave - escrava, com 5 transdutores: sendo 4 alto-falantes full range de 5 polegadas e 1 driver de alta frequência com diafragma de

titanium ,1 crossover Linkwitz Riley de 2ª ordem, duas vias e com 12dB por oitava, grade frontal de aço cobrindo todo o compartimento

acústico com pintura epóxi eletrostática , base removível ornamental e de reforço de equilíbrio, vide item 16 - figuras 9, 11,12 e 13 - páginas 13 e 14, flange de aço profunda fixada na parte inferior do CVLA ativo, para introdução de pedestal ou tubo de aço, para sua sustentação e elevação. Contém 8 +1 olhais passantes de aço para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

2ª CVLA 700 A 6 — ATIVO com capacidade de potência total de 175 Watts RMS, sem conexão de caixa acústica passiva

- slave - escrava , com 5 transdutores: sendo 4 alto-falantes full range de 6 polegadas e 1 driver de alta frequência com diafragma de titanium ,1 crossover Linkwitz Riley de 2ª ordem , duas vias e com 12dB por oitava , grade frontal de aço cobrindo todo o compartimento acústico, com pintura epóxi eletrostática, base removível ornamental e de reforço de equilíbrio, vide item 16 -figuras 9, 11,12 e 13 - páginas 13 e 14 , flange de aço profunda fixada na parte inferior do CVLA ativo, para introdução de pedestal ou tubo de aço, para sua sustentação e elevação. Contém 8 +1 olhais passantes de aço para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

titanium ,1 crossover Linkwitz Riley de 2ª ordem, duas vias e com 12dB por oitava, grade frontal de aço cobrindo todo o compartimento

acústico , com pintura epóxi eletrostática, base removível ornamental e de reforço de equilíbrio, vide item 16 -figuras 9, 11,12 e 13 - páginas 13 e 14, flange de aço profunda fixada na parte inferior do CVLA ativo, para introdução de pedestal ou tubo de aço, para sua sustentação e elevação. Contém 8 +1 olhais passantes de aço para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

titanium ,1 crossover Linkwitz Riley de 2ª ordem , duas vias e com 12dB por oitava , grade frontal de aço cobrindo todo o

compartimento acústico, com pintura epóxi eletrostática, base removível ornamental e de reforço de equilíbrio , vide item 16 -figuras 9, 11,12 e 13 - páginas 13 e 14, flange de aço profunda fixada na parte inferior do CVLA ativo, para introdução de pedestal ou tubo de aço, para sua sustentação e elevação. Contém 8 +1 olhais passantes de aço para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

titanium , crossover Linkwitz Riley de 2ª ordem, duas vias e com 12dB por oitava , grade frontal de aço cobrindo todo o compartimento

acústico , com pintura epóxi eletrostática,base removível ornamental e de reforço de equilíbrio, vide item 16 -figuras 9, 11,12 e 13 - páginas 13 e 14, flange de aço profunda fixada na parte inferior do CVLA ativo , para introdução de pedestal ou tubo de aço , para sua sustentação e elevação. Contém 8 +1 olhais passantes de aço para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

6ª CVLA 1600 A 10 — ATIVO com capacidade de potência total de 400 Watts RMS , sem conexão de caixa acústica

passiva - slave - escrava, com 6 transdutores: sendo 4 alto-falantes full range de 10 polegadas e 2 drivers de alta frequência com diafragma de titanium , crossover Linkwitz Riley de 2ª ordem, duas vias e com 12dB por oitava, grade frontal de aço cobrindo todo o compartimento acústico, com pintura epóxi eletrostática , base removível ornamental e de reforço de equilíbrio , vide item 16 -figuras 9, 11,12 e 13 - páginas 13 e 14, flange de aço profunda fixada na parte inferior do CVLA ativo , para introdução de pedestal ou tubo de aço, para sua sustentação e elevação. Contém 8 +1 olhais passantes de aço para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

(5)

7ª CVLA 2300 A 10 — ATIVO com capacidade de potência total de 575 Watts RMS, sem conexão de caixa acústica

passiva - slave - escrava, com 6 transdutores: sendo 4 alto-falantes full range de 10 polegadas e 2 drivers de alta frequência com diafragma de titanium , crossover Linkwitz Riley de 2ª ordem , duas vias e com 12dB por oitava, grade frontal de aço cobrindo todo o compartimento acústico , com pintura epóxi eletrostática , base removível ornamental e de reforço de equilíbrio , vide item 16 -figuras 9, 11,12 e 13 - páginas 13 e 14, flange de aço profunda fixada na parte inferior do CVLA ativo, para introdução de pedestal ou tubo de aço , para sua sustentação e elevação. Contém 8 +1 olhais passantes de aço para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

Na apresentação das características técnicas dos modelos de CVLA — COMPACT VERTICAL LINE ARRAY — ATIVOS ficou realmente comprovado o afirmado na introdução: “Além de ser um produto revolucionário e de última geração , ele é

apresentado em vários modelos , para poder ser uma ótima solução para cada tipo de áudio sonorização”. A grande

diversidade de características técnicas entre os 7 modelos de CVLA e sua revolucionária tecnologia, torna - os aptos a serem a solução para obter - se um desempenho superior, utilizando audio equipamentos com peso, dimensões, e custos operacionais menores, com segurança, eficácia, qualidade e precisão.

O CVLA, na realidade, trata-se de sistemas acústicos ativos ou passivos full range, de duas vias eletroacústicas e, neste caso, estamos abordando os modelos de CVLA ativos, que contém audioamplificação de potência interna em classe D e também crossover — divisor de frequência Linkwit Riley de 2ª ordem de 12dB por oitava, de duas vias. É sistema Bass Reflex, em formato Line Array vertical compact , construído de MDF e , de acordo com o seu modelo , partes de 30 , 25 e 20 mm (nas bases ornamentais removíveis) e 15 e 12 mm nas estruturas, com diversos pontos de reforços e travamentos e revestimento externo de PU (poliuretano). Este gabinete acústico possui dois compartimentos distintos:

1º compartimento acústico: é um compartimento com volume necessário para proporcionar a resposta de graves

inerentes ao sistema full range , e está presente tanto CVLA ativo quanto no passivo

2º compartimento do chassi traseiro: é isolado do compartimento acústico , e destina-se a abrigar a etapa de potência

e todos os demais processadores ativos de sinais , presente apenas no CVLA ativo. Por esse motivo, o CVLA ativo é, em

média, 17% mais profundo que o CVLA passivo. Essa aumento de 17% na profundidade é em média, mas esse aumento

chega a 23% nos modelos de CVLA menores, e a 10% nos modelos de CVLA maiores.

Todos os 7 modelos de CVLA apresentados, do 1º — CVLA 400 A 5 ao 7º — CVLA 2300 A 10 contém na parte final de sua nomenclatura a letra A e depois um número . O A significa Active = Ativo. Após a letra A aparece um número, que indica de quantas polegadas são os seus 4 transdutores — alto - falantes: 5 = 5 polegadas, 6 = 6 polegadas , 8 = 8 polegadas , 10 = 10 polegadas.

A potência da etapa de audioamplificação interna , dos respectivos modelos de CVLA , é marcada em

Watts

RMS

— REAIS EFICAZES e não fantasiosos —

e está demonstrada como primeira característica técnica na Apresentação de

cada modelo. A etapa de potência desses modelos de CVLA ativos apresentados, possui capacidade de fornecimento

da potência máxima do referente modelo , sem a necessidade de conexão da caixa acústica passiva - slave . Por este motivo , esses modelos de CVLA ativos , não contém o conector speaker out. POR ISSO NÃO TENTE FAZER NENHUMA CONEXÃO ALTERNATIVA DE CAIXAS ACÚSTICAS PASSIVAS - SLAVE- ESCRAVA NESTE CVLA ativo.

O CVLA ativo, em todos os seus modelos apresentados, possui um painel traseiro, com chave liga / desliga , controle de sensibilidade, conectores e leds indicadores, tanto para proporcionar os ajustes necessários a um desempenho superior em audioamplificação full range, em sistemas de 2 vias de reprodução acústica, quanto em sistemas de 3 vias através dos CVLA ativos funcionando em conjunto com os sistemas de subgraves S - BASS - LAS - BASS - LAS - BASS - LAS - BASS - LAS - BASS - LA ativos também da CICLOTRON.

Além da etapa de potência acima mencionada, outros circuitos muito importantes compõe cada modelo de CVLA ativo. Depois do divisor de frequência Linkwitz Riley de 2ª ordem de 12dB por oitava, de duas vias , tem grande importância o limiter eletrônico ativo , que protege os transdutores — alto-falantes e driver de alta frequência — do sistema , não permitindo distorções além de 5% , proporcionando máxima fidelidade ao sistema e à integridade do transdutor e também o eficiente sistema de proteção eletrônica , que o protege contra sobrecargas e altas-temperaturas. Esta etapa de potência contém também AUTO RAMP— rampa ascendente eletrônica — em que o acionamento do sinal de entrada, se dá na forma de uma rampa ascendente de

±

3 segundos , seja quando o aparelho for ligado ou voltar de algum estado de proteção . Isto evita que haja “estouro” de potência , ou seja , em vez de voltar “com tudo” o ganho (volume) vai aumentando até atingir o máximo e esta rampa leva

±

3 segundos . A rampa automática ascendente evita tanto “sustos” nos ouvintes quanto traumas nos transdutores (alto-falantes).

Além disso o CVLA contém:

LINE IN : entrada balanceada / desbalanceada com conector XLR . Normalmente a entrada é balanceada . Para conexões de audioequipamentos desbalanceados , nesta entrada LINE IN sem perda de sinal , vide item 6 página 10 , como preparar o cabo e conexões para realizar o desbalanceamento automático.

(6)

LINE IN — SENSITIVITY - dBu: é o controle de sensibilidade que atua no canal de entrada balanceada do sistema ativo , com conector XLR. Sua sensibilidade varia entre a máxima de -3dBu e a mínima chegando a

∞

(infinito) com led indicador de signal. Este controle deve ser previamente ajustado, tanto para o nível de saída de linha do SEND WITH HPF dos sistemas de subwoofer que enviam os sinais para os sistemas full range CVLA ativos , para compor um sistema de 3 vias, quanto para o nível de saída de linha dos equalizadores gráficos , dos audio mixers , ou quaisquer outros audioequipamentos utilizados como emissores de sinais , à este sistema ativo full range CVLA. Na atualidade o nível +4dB é o mais utilizado e , por isso, ele se encontra no retentor central deste controle de sensibilidade.

LINE OUT: é uma saída balanceada , com conector XLR , que está em paralelo com o conector de entrada LINE IN. Esta saída balanceada, em paralelo com a entrada de linha, tem por objetivo, facilitar o encadeamento de vários outros CVLA para, por exemplo , compor um grande sistema de PA.

O CVLA contém todo o sistema de suportes de sustentação, tanto para ser utilizado no nível do chão sobre sua base removível ornamental e de reforço de equilíbrio , como também permite que ele seja colocado sobre um pedestal tripé ou sobre o tubo próprio de sustentação e elevação, posicionando -o sobre o sistema de subgraves. Além disso seu sistema de sustentação e elevação, também está preparado para que o CVLA faça parte de um sistema Fly P.A.

Possui alças laterais para que ele possa ser carregado com conforto e segurança e, também, uma grade frontal de aço perfurada, que protege os seus transdutores (alto-falantes e driver de alta frequência) e proporciona um acabamento com design moderno e harmonioso .

O s CVLA ativos possuem fonte de alimentação SMPS — Switch Mode Power Supply — fonte de alimentação chaveada

(que no Brasil é popularmente conhecida como “fonte automática”), funcionando normalmente de 90V a 260V - 50/60 Hz,

sem necessidade de chave seletora de voltagem , deixando de utilizar a convencional fonte de alimentação linear , acabando com o problema de conexão e chaveamento em tensão errada.

UTILIZAÇÃO

Pelo todo o exposto o CVLA ativo é o substituto ideal , tanto para o Line Array tradicional, quanto das caixas acústicas convencionais, ativos(as) ou conectados(as) em audioamplificadores de potência, em pequenos e médios ambientes, tais como: clubes, casas de shows, igrejas, cultos evangélicos, casas de eventos corporativos, teatros, boates, convenções e sonorizações gerais.

O CVLA ativo contém os principais requisitos mecânicos (itens 16,17 e18 ) para oferecer funcionamento adequado em diversas situações: 1- O CVLA ativo ao nível do chão , apoiado sobre sua base removível ornamental e de reforço de equilíbrio.

2- elevado sobre pedestais. 3- elevado sobre o sistema de subgraves. 4- Elevado em sistema fly P.A.

Precauções

1. Abra a embalagem e verifique se tudo está completamente em ordem. Todo — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO da CICLOTRON é inspecionado e testado pelo controle de qualidade da fábrica. Caso você encontre

qualquer irregularidade, notifique imediatamente seu revendedor ou a transportadora que lhe entregou o produto, pois estes danos encontrados certamente foram causados por falhas ao transportar, ou no armazenamento.

2. ATENÇÃO: Este CVLA contém duas alças laterais para transporte (4 alças no modelo CVLA 1600 A10 e no CVLA 2300

A 10) fabricadas em ABS , item 19. Nunca utilize estas alças como apoio para sustentar este produto, quando for instalá-lo em sistema suspenso (Fly). Estas alças foram projetadas apenas para auxiliar no transporte, à pequena distancia do chão. Para elevação do produto com segurança , existe o conjunto metálico de elevação e sustentação , vide item 18 nas páginas 14, à 17.

3.ATENÇÃO: Antes de utilizar este produto em sistemas de sonorizações suspensos, principalmente o Fly PA , leia com atenção

todos os capítulos que trate deste assunto , itens 16 , 17 e 18 , nas páginas 13 a 17 e suas figuras técnicas , e tome todas as devidas precauções.

4. Guarde todo o material de embalagem. Nunca embale este CVLA para transporte sem a embalagem de fábrica e seus

acessórios.

5. Tenha certeza de que o aparelho está desligado antes de fazer ou remover conexões. Isto é importante para prevenir danos

(7)

6.ATENÇÃO: Utilize somente cabos e conectores de boa qualidade , pois a maioria dos problemas (intermitentes ou não) são

causados por cabos defeituosos.

7. ATENÇÃO: Observe criteriosamente as instruções sobre o ajuste de sensibilidade do canal de entrada LINE IN - SENSITIVITY

- dBu - item (4) deste manual de instruções , página 9.

8. Manuseie os cabos de conexões cuidadosamente. Sempre conecte e desconecte estes cabos segurando o conector , não o cabo. 9. Não utilize o CVLA na chuva , ou em situações em que seus transdutores (alto-falantes e driver de alta frequência) possam ficar

molhados. Também não é conveniente que o CVLA seja instalado em locais onde fique constantemente exposto ao sol , maresia, poeira; evite também calor, umidade e vibrações excessivas. O CVLA , como qualquer produto acústico, não deve funcionar

envolto por capas , lonas, plásticos , tecidos , cobertores , etc, que obstruam sua parte frontal , impedindo a emissão do SPL (nível de pressão sonora). Os transdutores (alto-falantes e driver de alta frequência) poderão ser prejudicados se você persistir em mantê-lo funcionando nessas condições impróprias . Isto ocorrerá devido ao fato de que com a obstrução da emissão do SPL , a tendência seria você aumentar a excitação (volume) do sistema ativo conectado, podendo ir além do limite de segurança , para compensar a fraca emissão de SPL , gerando muita distorção e a destruição dos transdutores.

10. Transporte o CVLA ativo com o máximo cuidado , evitando quedas ou qualquer tipo de impacto.

11. Sempre ligue o aparelho com o terra AC, que é o pino central do cabo de força (conforme a norma ABNT NBR 14.136) ,

conectado ao terra do sistema , principalmente para reduzir o risco de choques elétricos e ruídos ; vide item (10).

12. Calor : Este produto deve ser mantido longe de qualquer dispositivo que produza calor. Ao contrário , deve ser mantido sempre em locais com boa ventilação. Não é conveniente mantê-lo muito próximo (a menos de 50cm) de paredes ou qualquer outro obstáculo à perfeita ventilação e troca de calor. O CVLA ativo , não pode ser instalado de forma a ficar embutido em

paredes , armários , ou qualquer outro local similar ; pois isto impediria sua perfeita ventilação, levando o aparelho ao superaquecimento, o que acionaria o sistema de proteção térmica, fazendo-o entrar em estado de mute.

13. Para limpeza, utilize um tecido macio e seco. Nunca use solventes tais como: álcool, benzina ou thinner para limpar o CVLA. 14. Cuidado para que objetos e líquido não caiam dentro do aparelho através das grades de ventilação , destinados à entrada e saída

de ar , localizadas na parte traseira do produto (11), e também através dos dutos de sintonia acústica , localizados na parte frontal do produto (14) página 8.

15. Não abra o aparelho, nem tente repará-lo ou modificá-lo; pois, em seu interior , não existem peças que possam interessar ao

usuário e contém tensões perigosas que poderão colocá-lo em risco. Solicite qualquer manutenção ao serviço qualificado de Assistência Técnica CICLOTRON. A abertura do aparelho , por quem não autorizado e /ou sua adulteração , eliminará

a garantia.

16. Para sua segurança auditiva e também a de seu público ouvinte, observe atentamente a ATENÇÃO: ISSO É PARA SUA

SEGURANÇA AUDITIVA, no final desse manual de instruções, impressa em sua contracapa (ou na última página , caso o manual

seja obtido pela Internet).

17. Faça uso correto de seu CVLA ativo— COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO, da

CICLOTRON , tire todas as dúvidas através deste manual de instruções para evitar procedimentos indevidos . Lembre-se que , evitar o uso incorreto é de responsabilidade do usuário ; agindo assim , este produto somente lhe proporcionará satisfações.

COMO IDENTIFICAR OS ITENS DO MANUAL ATRAVÉS DESTE ÍNDICE

Este índice foi elaborado com a intenção de propiciar um rápido acesso aos itens destes CVLA ativos — COMPACT

VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO, com todos os seus componentes: transdutores— alto-falantes

full range e drivers de alta frequência, dutos de sintonia, controle LINE IN - SENSITIVITY - dBu, conectores, chave liga / desliga , leds indicativos, cabo de força , flange de aço , base removível ornamental e de reforço de equilíbrio , olhais de aço e alças, sendo que cada um possui um número que corresponde a um item por ordem numérica, neste manual de instruções. Este número também pode ser encontrado nos diagramas do painel frontal e traseiro e também em componentes localizados nas partes laterais e superior do gabinete acústico.

(8)

CHASSI TRASEIRO — PAINEL DE CONTROLES, CHAVES E CONECTORES

(1) POWER ON / OFF: esta chave liga e desliga o CVLA ativo

(2) LED FRONTAL VERDE : Este led verde de luminosidade intensa, localizado no painel frontal do CVLA ativo , quando

aceso, indica que o audioequipamento está ligado.

(3) POWER ON: Este led verde , localizado no painel traseiro, quando aceso indica que o audioequipamento está ligado. Este led

verde acende simultaneamente com o led verde (2), e ambos têm a mesma função de indicar que o audioequipamento está ligado.

(4) SENSITIVITY: Controle de sensibilidade , atuando no sinal de entrada , conectado através do conector LINE IN. Na posição do

retentor central a sensibilidade para o canal de entrada LINE IN é de +4dBu.

(5) SIG : Este led verde acende quando um sinal (acima de -26 dBu) está chegando ao conector de entrada LINE IN. (6) LINE IN : Conector XLR de entrada balanceada de linha.

FIGURA 1

De

De acordo com o painel traseiro do CVLA ativo — painel de controles , chaves e conectores, acima exposto,

pode - se perceber que, realmente o CVLA ativo contém apenas um controle de sensibilidade de entrada , dois conectores balanceados LINE IN e LINE OUT , chave liga e desliga , cabo de força e três ledes indicadores da situação operacional do aparelho.É

apenas isso que sistemas ativos de reprodução full range profissionais precisam. O resto são componentes eletrônicos internos da etapa de potência, crossovers , fonte de alimentação, pré amplificação etc. Isto porque todos os demais controles de equalização , já estão presentes tanto no equalizador gráfico , quanto no audio mixer , que farão parte do sinal excitador.

Para que então , duplicidade ou até mesmo triplicidade , de controles com a mesma função ? Talvez para um audioequipamento , com características de multi -uso , dar uma de sistema ativo profissional . Para o caso do CVLA ativo necessitar ser utilizado solo e mono, basta apenas a conexão de um audio mixer pequeno tipo MXM - SD ou MXM - SA. No caso dessa simples utilização , ser em stereo , basta apenas a conexão de um pequeno audio mixer MXS - SD ou MXS - SA. Como esses dois exemplos de pequenos audio mixers são desbalanceados , você deve seguir as determinações do item 6- figura 5 - página 10 - deste manual de instruções.

Caso precise sofisticar essa pequena apresentação é só utilizar os audio mixer da série CSM que, inclusive , contém

equalizador gráfico stereo master de 5 vias. Todos esses audio mixers são da WATTSOM — uma divisão da CICLOTRON ou

com a marca CICLOTRON.

PAINEL TRASEIRO

DO CVLA ATIVO

Desta forma, este é um caminho mais fácil para compreender como realizar uma determinada conexão ou utilização destes CVLA ativos. Mas , como se trata de um LINE ARRAY VERTICAL COMPACTO ATIVO que poderá vir a ter multifunções , nem sempre o caminho mais fácil é o mais adequado. Nada substitui uma leitura atenta do manual de instruções como um todo. Ele é completo e contém todas as informações necessárias para um bom e seguro funcionamento deste aparelho.

(9)

PAINEL FRONTAL DO GABINE ACÚSTICO

(2) LED FRONTAL VERDE: Este led verde de luminosidade intensa, quando aceso, indica que o audioequipamento está ligado. (12) TRANSDUTORES FULL RANGE : 4 alto-falantes sendo: de 5 polegadas no CVLA 400 A 5, de 6 polegadas no

CVLA 700 A 6 e no CVLA 900 A 6 , de 8 polegadas no CVLA 900 A 8, no CVLA 1200 A 8 e de 10 polegadas no CVLA 1600 A 10 e no CVLA 2300 A 10.

(13) TRANSDUTOR (ES) DE ALTA FREQUÊNCIA: Driver (s)de TITANIUM sendo 2 drivers de titanium nos modelos:

CVLA 2300 A 10 e no CVLA 1600 A 10 . E um driver de titanium nos modelos: CVLA 1200 A 8, CVLA 900 A 8, CVLA 900 A 6, CVLA 700 A 6 e no CVLA 400 A 5.

(14) DUTOS DE SINTONIA ACÚSTICA: Estes dutos servem para compor o sistema bass reflex , sintonizando para obter resposta de

frequência desejada.

(15) GRADE FRONTAL DE AÇO PERFURADA

(16) BASE REMOVÍVEL ORNAMENTAL E DE REFORÇO DE EQUILÍBRIO. PARTE INFERIOR DO GABINETE ACÚSTICO

(17) FLANGE DE AÇO: Estas flange de aço — com tubo profundo, estão localizadas na parte inferior do gabinete acústico de todos

os modelos de CVLA , tanto ativos quanto passivos e , é utilizada para sua elevação e sustentação: tanto sobre pedestais , quanto para introdução do tubo próprio de aço , para elevação e sustentação sobre sistemas de subwoofer.

(7) LINE OUT : Este conector XLR está ligado em paralelo com o conector LINE IN (6)

(8) e (9) LEDS INDICADORES de CLIP / LIMIT e OVERLOAD / TEMP : a etapa de potência do CVLA ativo contém dois leds

indicadores da situação de seu funcionamento : CLIP / LIMIT e OVERLOAD / TEMP.

(10) CABO DE FORÇA

(11) GRADES DE VENTILAÇÃO TRASEIRA : estas grades situam-se no painel traseiro.

Na figura abaixo,(figura 2) apresentamos dois modelos de CVLA

ativos — COMPACT VERTICAL LINE ARRAY —

LINE ARRAY VERTICAL COMPACTO — o CVLA 2300 A 10 situado a esquerda, e o CVLA 700 A 6 situado a direita. Ambos

em 3 posições: frontal, traseira e lateral, com as respectivas numerações de seus componentes . A escolha destes 2 modelos para compor este gráfico, foi devido à sua representatividade com relação à variação destes componentes. Nos demais modelos de CVLA

ativos a numeração dos componentes são semelhantes.

(10)

LATERAL DO GABINETE ACÚSTICO

(18) CONJUNTO DE OLHAIS PASSANTES DE AÇO : São 9 olhais passantes de aço , 4 em cada lateral , direita e esquerda e 1 na parte

traseira inferior , para cintas planas poliéster para elevação em sistema de PA suspenso (FLY- PA).

(19) ALÇAS PARA TRANSPORTE: Estas 2 alças , presentes nas laterais , direita e esquerda , são fabricadas em ABS e servem

unicamente para auxiliar no transporte . A exceção é nos modelos CVLA 1600 A 10 e no CVLA 2300 A 10 que , devido ao grande porte possuem 4 alças , 2 em casa lateral .

Chassi Traseiro

Painel de Controles, Chaves e Conectores

1- POWER ON/OFF: Esta chave liga e desliga o equipamento.

2- LED FRONTAL VERDE: Este led verde de luminosidade intensa, localizado na parte superior do painel frontal do

gabinete acústico , quando aceso , indica que o equipamento está ligado.

3- ON: Este led verde, localizado no painel traseiro, quando aceso , indica que o equipamento está ligado. Este led acende

simultaneamente com o led verde (2) , e ambos têm a mesma função.

LINE IN: canal de entrada

•LINE IN: É através deste canal de entrada que são conectados os audioequipamentos , com saída no nível de linha entre -3dBu

(0 ,546 V RMS) e

∞

(infinito). Exemplo: o sinal enviado pelo sistema de subwoofer ativo (S-BASS - LA 1600 A / S-BASS - LA 1000 A ) através dos seus conectores SEND WITH HPF , que enviam os sinais para os sistemas full range de 2 vias — CVLA ativos— para compor um sistema de 3 vias , como também diretamente os sinais enviados por equalizadores gráficos, audiomixers , multimídia , CD, MP3, MP4, MP5..., MD, DVD, etc. Para informações técnicas do desempenho e instalação do sistema de subwoofer ativo, consulte o catálogo ou o manual de instruções do S-BASS - LA 1600 A / S-BASS - LA 1000 A em nosso site www.ciclotron.com.br

4- SENSITIVITY - dBu —Controle de Sensibilidade: Este controle permite ajustar a sensibilidade da entrada LINE IN para

torná-la compatível com o nível de saída dos audioequipamentos nela conectados. Este

controle contém retentor central e, neste ponto, a sensibilidade é ajustada para +4dBu (1,23V RMS). Desta posição, rotacionando este controle ± 60 graus à esquerda,

encontramos a marcação +10dBu (2,46V RMS). Da posição central, rotacionando este controle ± 40 graus à direita, encontramos a marcação 0dBu (0,775V RMS). A sensibilidade

do ponto do retentor central é +4dBu devido a , na atualidade, esse ser o nível de sinal encontrado nas saídas dos principais audioequipamentos — entre os quais estão a saída de linha do SEND WITH HPF dos sistemas de subwoofer ativos — S-BASS - LA 1600 A / S-BASS - LA 1000 A — S-BASS - LA 1600 A / S-BASS - LA 1000 A — S-BASS - LA 1600 A / S-BASS - LA 1000 A — S-BASS - LA 1600 A / S-BASS - LA 1000 A — S-BASS - LA 1600 A / S-BASS - LA 1000 A — , os equalizadores gráficos,

os áudio mixers ou quaisquer outros audioequipamentos utilizados como emissores de sinais , à este sistema ativo full range CVLA.

Como existe também a possibilidade do CVLA ativo receber o sinal de fontes de programas antigas ou atuais , consulte antes os seus manuais de instruções , para conhecer o nível de saída destes audioequipamentos utilizados e, antes de conectá-los , ajuste a sensibilidade de LINE IN através deste controle de SENSIVITY. Isto é muito importante para prevenir saturação e distorção no sistema CVLA ativo .

Quando rotacionamos este controle do ponto do retentor central (+4 dBu) para a direita , aumentamos a sensibilidade de entrada , passamos pelo nível 0dBu até chegar ao nível -3dBu. O nível 0dBu era encontrado nos audioequipamentos profissionais

(11)

Apesar desta entrada, ser balanceada, aceita também sinais de fontes não balanceadas. A conversão é automática bastando, para isto, apenas preparar o cabo que irá conectar esta entrada LINE IN do CVLA ativo, à saída da fonte de sinal não balanceada, da seguinte forma:

No plug XLR que será conectado à tomada XLR (6) do CVLA ativo, ligue o pino 1 (terra) ao pino 3 (-), através de um pequeno jumper (pedaço pequeno de fio), que ficará dentro do plug, conforme desenho a seguir :

FIGURA 5

Este procedimento, na verdade, nada mais é do que o aterramento na malha de terra de sinal, da entrada inversora desta entrada balanceada LINE IN do CVLA ativo. Se esta operação não for realizada corretamente, haverá uma perda de nível de sinal de 6dB , ao ligar uma fonte de sinal não balanceada na entrada LINE IN do CVLA ativo.

7. BALANCED LINE OUT : Este conector XLR, está ligado em paralelo com o conector LINE IN. A pinagem deste conector de

entrada está demonstrada na figura a seguir.

FIGURA 6

Este conector LINE OUT serve para enviar os sinais , facilitando o encadeamento de vários outros CVLA ativos para, por exemplo , compor em um sistema de PA maior, a parte de full range. Serve também para disponibilizar saída de sinal com nível de linha para alguma aplicação específica. Você encontrará algumas sugestões de encadeamento de sistemas de CVLA ativos nos Exemplos de Instalações e Utilizações , páginas 19 a 25.

PINAGEM DO CONECTOR XLR

NORMA IEC 268 _{TERRA DE} SINAL NORMA IEC 268 PINO 2+ PINO 1 JUMPER MALHA TERRA PINO 3

--6- BALANCED LINE IN : Conector XLR de entrada balanceada de linha. A pinagem deste conector de entrada está demonstrada

na figura abaixo.

5- SIG: Este led verde acende quando um sinal (acima de -26 dBu) está chegando a um dos conectores de entrada, tanto mono

quanto stereo , disponíveis no canal de entrada LINE IN.

fabricados no passado (à mais de 15 anos). O nível -3dBu, também são encontrados em sinais retirados diretamente da tomada ear-phone (com impedância de 8 a 50 ohms) de iPOD , Cell Phone , MP3 , MP4 , MP5... Vide páginas 18 e 19 “ como

controlar o sinal excitador de uma cadeia de vários CVLA ativos ligados em paralelo “

FIGURA 4

TERRA DE SINAL

PINAGEM DO CONECTOR XLR NORMA IEC 268

(12)

8. CLIP/LIMIT: É um led que emite luz vermelha de alto brilho , que se ilumina suavemente quando a etapa de potência do

CVLA ativo está chegando a dar picos de sua potência máxima , aumentando de intensidade à medida em que o LIMITER passa a atuar. Quando o led de CLIP/LIMIT está dando rápidas piscadas, não significa que o aparelho esteja tendo clipagens severas, mas sim, que o LIMITER está atuando eventualmente, para evitar que elas atinjam e destruam os transdutores (alto-falantes) , do CVLA ativo. O forte LIMITER de sinal, incorporado ao projeto dos sistemas ativos CVLA da CICLOTRON — COMPACT

VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO ATIVO— dá relativa tranquilidade ao usuário porque não permite que apareçam clipagens superiores a 5% , mesmo em condições de sobre excitação.

Apesar do LIMITER ser muito eficiente , é melhor não descuidar totalmente . Não permita que o sinal de excitação do aparelho tenha nível muito além do necessário, para levá-lo à sua potência máxima. Isto porque , a harmonia , acaba perdendo toda a beleza de seu arranjo musical , pois seus picos de dinâmicas são comprimidos a tal ponto que se tornam uma “massa” muito compacta de sons, todos aproximando-se da amplitude máxima permitida pela potência do aparelho. O resultado dessa forte compressão não é uma audição agradável.

Caso isto ocorra , tome providências para abaixar o excesso de excitação que está chegando a tomada LINE IN (6) e também pode ser utilizado o controle SENSIVITY -dBu (4) para diminuir a sensibilidade de entrada do aparelho , até o ponto que tudo se normalize.

9. OVERLOAD/TEMP: É um led vermelho que , quando acende , indica a presença tanto de sobrecarga , quanto a presença de altas temperaturas na etapa de potência , do CVLA ativo , acionando a sua proteção eletrônica.

OVERLOAD — sobrecarga: Estas sobrecargas podem ser desde impedâncias menores que 8Ω até curto-circuito na saída do respectivo canal da etapa de potência.

ATENÇÃO: A etapa de potência desses modelos de CVLA ativos apresentados, possui capacidade de fornecimento

da potência máxima do referente modelo, sem a necessidade de conexão da caixa acústica passiva - slave. Por este motivo, esses modelos de CVLA ativos , não contém o conector speaker out . Nestes modelos de CVLA ativos não deve ser feita qualquer modificação para a conexão de uma caixa acústica passiva slave .

TEMP — detector de alta temperatura: quando acionado, indica que a etapa de potência entrou em mute (desligou o

sinal), pela ação do circuito de proteção contra altas temperaturas. O MUTE é acionado quando o sensor do circuito de proteção detecta um superaquecimento dos estágios de saída de potência (+ de 100° C). Quando a temperatura cai abaixo de 90° C , o canal sai da condição de mute (o sinal é automaticamente ligado).

Em condições musicais típicas, o CVLA ativo instalado corretamente , observando-se atentamente os pré-requisitos constantes no item (12) das PRECAUÇÕES e também o ATENCÃO do item (9) acima, é improvável que os estágios de saída da etapa de potência chegue às temperaturas necessárias para que a proteção seja acionada.

10. CABO DE FORÇA: Este cabo de força situa-se no painel traseiro do produto. O usuário deverá certificar-se de que a rede

poderá fornecer a potência necessária ao consumo deste aparelho com alguma margem de segurança. Vide em Características Técnicas, o item Potência Consumida em Kwh página 28.

ATENÇÃO : Caso você conecte qualquer audioequipamento com entrada desbalanceada neste conector XLR de LINE OUT

balanceado, que por estar diretamente ligado em paralelo com a entrada de linha LINE IN - XLR - (6) , tornará tanto esta saída

LINE OUT, quanto a entrada LINE IN (6) , respectivamente desbalanceadas ; ocorrendo uma perda de sinal de 6dB, tanto

na entrada LINE IN , quanto nesta saída LINE OUT . Para evitar tais perdas , faça um cabo adequado para ligar audioequipamento desbalanceado nestes conectores LINE OUT (7) , conforme instruções da figura 7, abaixo.

FIGURA 7 NORMA IEC 268 PINO 2+ PINO 1 JUMPER MALHA TERRA PINO 3

(13)

--11. GRADES DE VENTILAÇÃO NATURAL DO APARELHO: São três grades localizadas no painel traseiro deste sistema de CVLA ativo . Essas grades destinam-se à entrada de ar com temperatura ambiente, para refrigerar os componentes internos

da fonte de alimentação e da etapa de potência. Por este motivo evite ligar o aparelho em locais com alta temperatura

ambiente. Mantenha-o afastado de toda e qualquer fonte de calor tal como fornos, aquecedores, etc.

Não cole adesivos sobre essas grades de ventilação para não causar superaquecimento no aparelho. Na página 7 é demonstrada a figura do painel traseiro deste sistema de CVLA ativo, onde aparece uma dessas grades. A outra grade, do mesmo tamanho e posição, situa-se logo acima, e na sequência situa-se a 3ª grade.

12. TRANSDUTOR FULL-RANGE: 4 alto - falantes de 10 polegadas no CVLA 2300 A 10 e no CVLA 1600 A 10, de 8

polegadas no CVLA 1200 A 8 e no CVLA 900 A 8, de 6 polegadas no CVLA 900 A 6 e no CVLA 700 A 6 , e de 5 polegadas no CVLA 400 A 5. Tratam-se de alto-falantes desenvolvidos especialmente para full range de alta eficiência para desempenhar sua função em sistemas ativos CVLA — COMPACT VERTICAL LINE ARRAY— LINE ARRAY VERTICAL COMPACTO, como sistemas de reprodução FULL RANGE ATIVOS.

13. TRANSDUTOR DE ALTA FREQUÊCIA : Driver de TITANIUM, sendo 2 drivers de titanium nos modelos: CVLA 2300 A 10, e no

CVLA 1600 A 10 . Um driver de titanium nos modelos : CVLA 1200 A 8, CVLA 900 A 8 , CVLA 900 A 6, CVLA 700 A 6, e no CVLA 400 A 5.

Estes drivers de diafragma de titanium, com corneta exponencial injetada em PP (polipropileno), para direcionar e também melhorar o alinhamento no tempo, a sua faixa de frequência, com relação aos demais transdutores, fazendo desta forma,com bastante eficiência, a parte de alta frequência da reprodução full range dos sistemas CVLA ativos .

Esta corneta exponencial muda seu formato angular, de acordo com as dimensões dos modelos de CVLA ativos.

14. DUTOS DE SINTONIA ACÚSTICA: Estes dutos servem para compor o sistema bass reflex, sintonizando para obter a resposta

de frequência desejada. A quantidade e a dimensão desses dutos de sintonia acústica variam de acordo com o modelo de CVLA ativos.

15. GRADE FRONTAL DE AÇO PERFURADA: Esta grade fabricada em chapa de aço 1.020, recebendo posterior fosfatização e

pintura epóxi eletrostática, serve para proteger os transdutores (alto-falantes e drivers de alta frequência) e proporciona ao sistema um acabamento com design moderno e harmonioso.

• Use sempre tomada de três conectores de boa qualidade. Observe sempre a “pressão” entre os pinos do plugue

e a tomada da conexão, principalmente o pino do terra AC para evitar mau contato. Lembre-se que uma boa conexão de terra AC evita o risco de ruídos, roncos e o perigo de choques elétricos. A tomada da rede elétrica deverá ser do

tipo normal para até

10A

e 3 pinos, conforme a norma ABNT NBR 14.136.

IMPORTANTE: O plugue do cabo de força do SISTEMA ATIVO CVLA possui 3 pinos (conforme a norma ABNT NBR 14.136) e tem dupla função:

1- Alimentar o sistema ativo CVLA

com a tensão da rede (90V a 260V), através dos dois pinos das extremidades de sua tomada.

2 - Conectar o terra AC através do pino central

(vide figura ao lado).

FIGURA 8

ATENÇÃO: Nunca corte o pino central para poder conectar o plugue do cabo de força a uma tomada simples, pois o CVLA ativo ficará sem o terra AC, que é fundamental para o seu bom funcionamento e sua segurança.

ATENÇÃO: Para sua segurança, evite “terras falsos”, como estruturas metálicas em geral, encanamentos, etc., pois os problemas podem ser grandes, tais como choques elétricos, curto-circuitos, roncos, etc.

(14)

FIGURA 10 FIGURA 9

FIGURA 11

N a figura 9 - mostramos o CVLA com sua referida base removível ornamental e de reforço de equilíbrio, instalada. Na figura 10 mostramos o mesmo CVLA com a sua referida base removida. Note, na figura 10 , que ao remover a base, as sapatas de apoio de borracha nitrílica do CVLA que, antes estavam embutidas na base em quatro compartimento próprios, agora estão expostas. Na figura 11 mostramos em detalhe a base removível e, na figura 12, mostramos tanto a sua colocação quanto

a sua retirada através de seus 6 parafusos de fixação (ou 4 parafusos nos modelos menores).

O produto sai da fabrica com sua referida base removível ornamental e de reforço de equilíbrio, sem estar fixada. Para fixa-lá em seu lugar de funcionamento, primeiramente posicione-a tal como indicado na figura 12. Na sequência encaixe as sapatas de apoio do CVLA nos respectivos compartimentos próprios da base removível. Insira os parafusos em suas arruelas (ambos acompanham a base removivel) e depois nos furos de passagens correspondentes da base removível e, na sequência, nos furos de acesso das respectivas porcas garras instaladas na base inferior do

CVLA. Todas essas operações devem ser feitas seguindo as instruções da figura 12 e de instruções anexas às respectivas

bases removíveis.

16. BASE REMOVÍVEL ORNAMENTAL E DE REFORÇO DE EQULIBRIO: Na base de todos os modelos de CVLA ativos e

passivos — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO ATIVOS e PASSIVOS da CICLOTRON,

existe uma base removível ornamental e de reforço de equilíbrio. Esta base é construída de MDF de 30, 25 e 20mm (de acordo com o modelo) usinada, com revestimento externo de PU (poliuretano) e fixada através de 6 ou 4 parafusos (de acordo com o modelo); ela possui 4 sapatas de apoio injetadas com borracha nitrílica. Como o próprio nome desta base diz, ela é ornamental, porque com seu design harmonioso transfere ao produto beleza e destaque.

Além de ornamental, esta base é também para reforço de equilíbrio e, para isso, tem uma área maior do que a base do respectivo modelo de CVLA ativo, guardando uma proporção matemática, entre a área desta base removível de reforço de equilíbrio e a altura do respectivo modelo de CVLA ativo. Desta forma para ser instalada ao nível do chão, ou do palco, além do equilíbrio ela proporciona beleza à instalação. Vide abaixo figuras 9, 11 e 12 e na próxima página a figura 13 .

Essa base é fixada na parte inferior do CVLA ativo através de 4 parafusos nos modelos CVLA 400 A5 , CVLA 700 A6 e CVLA 900 A6 e fixada com 6 parafusos nos modelos CVLA 900 A8, CVLA 1200 A8, CVLA 1600 A10 e CVLA 2300 A10. Caso você deseje, pode ser removida, tanto para ser elevado em fly PA, quanto para ser elevado sobre pedestal ou sobre sistema de subwoofer, é uma questão de gosto, porque esta base contém uma passagem, com uma arruela de aço na parte externa, que coincide com o furo da flange de aço , no posicionamento. Quanto ao diâmetro, o furo da arruela de aço é 5 mm maior que o furo da flange de aço, para permitir a passagem do tubo de aço facilmente. Isto permite, que o CVLA ativo possa ser elevado em pedestal, mantendo-se esta base ornamental. É uma questão de preferência. Vide abaixo e compare as figuras 9 e 10 e também na próxima página as figuras 13 e 14 do item (17).

(15)

FIGURA 16 18. CONJUNTO DE OLHAIS PASSANTES DE AÇO: São 9 olhais passantes de aço, 4 em cada

lateral, direita e esquerda assim distribuídos: 2 na parte superior e 2 na parte inferior do CVLA

ativo e 1 na parte traseira inferior. Esses olhais passantes de aço são para cintas planas de poliéster

para elevação em sistema de PA suspenso (FLY- PA).

Em todos os modelos de CVLA ativo , o olhal passante de aço localizado em sua parte traseira inferior, serve para que uma coluna composta de 2 CVLA ativo ou mais, sejam puxados para trás até o ângulo desejado, através de uma cinta plana de poliéster. Especificamente para este caso também poderá ser usado um fino cabo de aço ou uma corda de poliéster. Essa operação é sempre realizada através do referido olhal passante de aço do CVLA ativo que está por baixo da coluna. Cada olhal de aço é fabricado em chapa de aço carbono com espessura de 2 mm., contém um pino central de aço trefilado 1020, de 7mm de diâmetro, soldado na carcaça do olhal. Após essa solda, o olhal recebe fosfatização e pintura epóxi eletrostática. Cada olhal é fixado no gabinete por 4 parafusos passantes de 3/16 de polegada, com porca garra. Na figura 15 ao lado , é demonstrado fisicamente o olhal passante de aço. Abaixo da figura 15, tem a figura 16, onde é demonstrado a passagem da cinta plana de poliéster, através do pino central do olhal e como a cinta passante cumpre a sua função.

FIGURA 15

17. FLANGE DE AÇO : localizadas na parte inferior do gabinete acústico de todos os modelos de CVLA ativo e é utilizada

para sua elevação e sustentação: tanto sobre pedestais tripé com tubo de 35 mm de diâmetro figura 14 , quanto para introdução do tubo próprio de aço, também de 35 mm de diâmetro , para elevação e sustentação sobre os sistemas de subwoofer figura13. :

Esta flange de aço contém um tubo bastante profundo, para poder realizar com eficiência, sua função de manter o CVLA bem alinhado verticalmente, apesar de sua altura, quando elevado sobre pedestais tripé ou sobre tubo de aço nos

sistemas de subgraves. Seu tubo é realmente profundo. A seguir a profundidade do tubo das flanges instaladas nos

modelos de CVLA: CVLA 2300 A 10 e CVLA 1600 A 10 — 290 mm, CVLA 1200 A 8 e CVLA 900 A 8 — 240 mm,

CVLA 900 A 6 e CVLA 700 A 6 — 200 mm, CVLA 400 A 5 — 150 mm ,

Conforme explicado no item (16 ) na página anterior — a base removível ornamental e de reforço de equilíbrio — mesmo instalada em seu lugar próprio , não afeta o acesso à esta flange de aço , tanto é que na figura 13 o CVLA foi elevado e suspenso com sua referida base instalada. O mesmo poderia ter acontecido na figura 14 com o pedestal.

FIGURA 13

(16)

Desta forma em sonorizações, os sistemas, tanto ativos quanto passivos, CVLA da CICLOTRON — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO — de reprodução FULL RANGE, de 2 vias eletroacústicas, podem ser utilizados em P.A suspenso — FLY-P.A system.

Inicialmente salientamos que, com a incorporação dos sistemas de subwoofer ativos e passivos S-BASS - LA, também da CICLOTRON, no projeto de FLY-P.A system acima descrito, ele torna-se de 3 vias eletroacústicas.

Tal como se apresenta na figura 17 ao lado. Podemos observar que foram utilizadas duas cintas planas de poliéster: Uma envolvendo todo o conjunto (coluna) de CVLA ativos suspensos pela parte frontal e a outra cinta, pela parte traseira. A cinta plana de poliéster determinada para ser a frontal, atravessa todos os olhais localizados na parte frontal dos CVLA ativos que compõem esse conjunto (coluna) suspenso, a começar pela lateral direita ou pela esquerda, em seguida , passando por baixo do último CVLA ativo inferior, e retornando pela outra lateral , atravessando também todos os olhais frontais dessa lateral , até que essa extremidade da cinta chegue à altura da outra extremidade. Para a cinta plana de poliéster determinada para ser a traseira, basta seguir o mesmo procedimento utilizado para a frontal. Após completar esses dois procedimentos, as 4 extremidades serão inseridas nas manilhas curvas forjadas e estas presas na estrutura da armação para sustentação — em treliças diretamente ou em top grid, truss module, bumper , com estes presos nas treliças. Vide a parte superior da figura 17 ao lado, no detalhe C .

ATENÇÃO 1: As cintas planas de poliéster não são fornecidas com o produto; a escolha sobre a marca e aquisição, é de sua inteira responsabilidade. Citaremos apenas como referência para auxiliá-lo, as marcas Tecnocintas , Tecnotextil e Polifitema . Utilize o modelo

SLING

e apenas cintas certificadas pela NBR - 15637 -1 . Não assumimos responsabilidade sobre as características técnicas dessas cintas, nem de outras quaisquer. Para visuali zar o f uncionamento das cintas planas de poliéster vide a figura ao lado.

ATENÇÃO 2 : As manilhas curvas forjadas também não são fornecidas com o produto; a escolha sobre a marca e aquisição, é de sua inteira responsabilidade. Citaremos apenas como referência, para auxiliá-lo, o modelo MF 10 da Conforja, mas existem no mercado outras similares. Para visualizar o funcionamento das manilhas vide a figura ao lado, principalmente sua parte ,superior.

ATENÇÃO 3 : Mesmo o CVLA sendo leve, com relação aos audioequipamentos

com funções similares, para sua elevação em fly P.A, é necessário uma avaliação técnica competente,tanto das treliças de suporte ou estruturas equivalentes, quanto dos componentes citados nas ATENÇÃO 1 e 2 acima transcritas. Maiores cuidados são necessários caso haja circulação de pessoas por baixo. Siga sempre a regulamentação existente.

Tanto as cintas planas de poliéster , quanto as manilhas curvas forjadas, são materiais acessórios utilizados para elevação de CVLA ativos ou qualquer outro tipo de caixas acústicas, em sistemas Fly-PA e devem ser adquiridos no mercado especializado desses acessórios. O mesmo acontece com relação aos tubos de aço 35mm de diâmetro para sustentação e elevação do CVLA , sobre os sistemas de subgraves , cabos de conexões, pedestais e etc.

(17)

ATENÇÃO 4: Jamais suspenda as colunas de CVLA ativos e/ou passivos tal como demonstrado na Figura 18 B abaixo, pois o ângulo formado entre as laterais do gabinete do CVLA ativos e as cintas planas de poliéster irá transferir a força de sustentação totalmente para a superfície da colagem das laterais e das fixações dos olhais passantes de aço, danificando-as. O procedimento correto para elevação e sustentação dos CVLA ativos e/ou passivos está ilustrado na Figura 18 A abaixo e, mais detalhadamente, na Figura 17 detalhe C na página anterior.

ERRADO

FIGURA 18 B

CINTAS PLANAS DE POLIÉSTER FIXADAS NA POSIÇÃO VERTICAL

CORRETO

FIGURA 18 A

FIGURA 18 CINTAS PLANAS DE POLIÉSTER

FIXADAS COM ÂNGULO DE INCLINAÇÃO

OLHAL PASSANTE DE AÇO LOCALIZADO NA PARTE TRASEIRA E INFERIOR DO CVLA ativo: Como mencionado anteriormente

esse olhal serve para inclinar para trás , uma coluna composta de 2 ou mais CVLA ativos suspensos , até que se obtenha o ângulo de inclinação desejado , que geralmente é entre 5° a 10°. Para isto você terá que alongar proporcionalmente, a cinta plana de poliéster , localizada na parte dianteira da coluna de CVLA ativos, para isso , tem duas possibilidades:

1ª utilizar o número de manilhas curvas forjadas, pressas entre elas mesmas, necessárias até alcançar o ângulo de inclinação

desejado; geralmente, o ângulo de inclinação utilizado é de 5° a 10°. Para conseguir isso, utilize duas ou três manilhas curvas forjadas, pressas entre elas mesmas, em cada extremidade da cinta plana de poliéster da parte frontal de cada coluna de CVLA

ativo a ser elevada , afim de aumentar o seu comprimento , conforme demonstrado na Figura 17, da página anterior, em sua parte

superior, no detalhe C .

2ª providenciar que as cintas planas de poliéster, que serão utilizadas na parte traseira de cada coluna de CVLA ativo

sejam fabricadas encurtadas em seus tamanhos , com relação às cintas planas que trabalharão na parte dianteira dessa coluna, proporcionalmente ao ângulo desejado.

Na pratica do dia a dia, talvez a possibilidade citada no tópico inicial deste item, seja mais interessante “alongar

proporcionalmente, a cinta plana de poliéster, localizada na parte dianteira da coluna de CVLA ativos” e, é a descrita acima

na 1ª possibilidade pois, com a retirada das manilhas curvas forjadas, colocadas nas extremidades da cinta plana de poliéster, a coluna de CVLA sai da inclinação e volta ao normal. Desta forma com a mesma cinta plana de poliéster, você poderá ter a coluna de CVLA ativos normal, ou inclinada , com a adição das manilhas curvas forjadas. A figura17 no detalhe C na página anterior, mostra como montar as manilhas curvas forjadas, pressas entre si, para permitir o alongamento da cinta plana de poliéster localizada na parte dianteira da coluna de CVLA ativos.

Para poder inclinar a coluna , após providenciar o alongamento exigido, com relação as cintas planas de poliéster, utilize o olhal passante de aço localizado na parte traseira e inferior do CVLA ativo, para amarrar uma cinta plana de poliéster, ou uma corda de poliéster , ou até mesmo um fino cabo de aço, para puxar a coluna para trás, tal qual demonstrado na Figura 17, detalhe

D na página anterior, proporcionando o ângulo de inclinação desejado. Essa operação, como se pode ver nessa figura 17, é feita

apenas no último CVLA ativo da parte de baixo da coluna, e ele puxará o(s) outro (s) para o ângulo desejado, depois é só encontrar um ponto apropriado para fixar essa cinta plana ou cabo de aço.

(18)

De acordo com o ATENÇÃO 5 acima do item 18 , esta figura 19 mostra a composição de um lado do P.A. ,que tanto pode ser o lado esquerdo L quanto o lado direito R. Desta forma o P.A “inteiro” seria composto de 2 vezes o que mostra esta figura 19 — uma do lado esquerdo e a outra do lado direito do palco.

Este P.A é ativo e composto de 3 vias de reprodução acústica. Em baixo, no nível do chão, estão os sistemas de subwoofer ativos e passivos S-BASS-LA da

CICLOTRON fazendo a primeira via de reprodução

acústica.

ATENÇÃO: Mantenha no nível do chão os sistemas de subwoofers ativos e passivos. Caso contrário você perderá 6 dB no SPL da via de subgraves. Isto é física ! mesmo que contrarie o marketing de alguém.

A cima, em fly P.A estão os sistemas ativos CVLA da

CICLOTRON — COMPACT VERTICAL LINE ARRAY —

LINE ARRAY VERTICAL COMPACTO — sistemas ativos de reprodução FULL RANGE de 2 vias eletroacústicas, fazendo a segunda e a terceira via de reprodução acústica. A suspensão do sistema estão descritas ao longo das páginas 14,15,16 e principalmente no ATENÇÃO 5 acima. O sinal excitador deste P.A de 3 vias eletroacústicas, proveniente de um equalizador gráfico, que o recebe de um audio mixer, é conectado aos conectores LINE IN dos sistemas de subwoofer ativos — a esquerda - L - e a direita - R - tanto para fazer 1ª via quanto para reenviá-lo, através de seus respectivos SEND WITH HPF — L e R — para os sistemas CVLA - L e R - para fazer a 2ª e a 3ª vias.

Caso não necessite ter um fly P.A em 3 vias de reprodução acústica você poderá dispensar a 1ª via retirando os Subwoofers ativos e passivos do sistema. Neste caso o sinal excitador proveniente de um equalizador gráfico, que o recebe de um audio mixer, é conectado aos conectores LINE IN dos sistemas de CVLA - L e R - que farão as 2 vias eletroacústicas, sem a presença dos subgraves.

ATENÇÃO 5 : Desta forma, seguindo todas as informações técnicas, contidas ao longo das páginas 14, 15, 16 e 17 referente a utilização do CVLA ativos em P.A suspenso- fly P.A, você poderá compor seu sistema de P.A, com 1 coluna vertical de cada lado - L e R - contendo 2 CVLA ativos em montagem vertical tal como na figura 17 da página 15 , ou em caso de necessidade, montar 2 destas colunas verticais encostadas de cada lado do P.A., tal como mostra a figura 19 abaixo. Caso você opte por montar 2 colunas verticais encostadas, uma na outra, de cada lado-L e R - do P.A, providencie o par de fitas planas de poliéster para cada coluna vertical separadamente. Na figura 19 também é demonstrado a instalação dos sistemas de subwoofers ativos e passivos, transformando o P.A. em 3 vias de reprodução eletroacústica.
