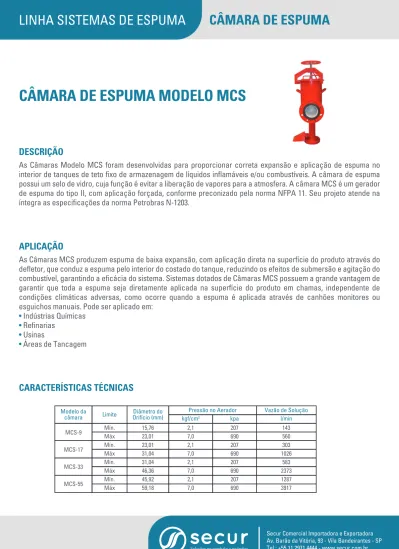

CÂMARA DE ESPUMA MODELO MCS

(1)

CÂMARA DE ESPUMA MODELO MCS

DESCRIÇÃO

As Câmaras Modelo MCS foram desenvolvidas para proporcionar correta expansão e aplicação de espuma no

interior de tanques de teto fixo de armazenagem de líquidos inflamáveis e/ou combustíveis. A câmara de espuma

possui um selo de vidro, cuja função é evitar a liberação de vapores para a atmosfera. A câmara MCS é um gerador

de espuma do tipo II, com aplicação forçada, conforme preconizado pela norma NFPA 11. Seu projeto atende na

íntegra as especificações da norma Petrobras N-1203.

APLICAÇÃO

As Câmaras MCS produzem espuma de baixa expansão, com aplicação direta na superfície do produto através do

defletor, que conduz a espuma pelo interior do costado do tanque, reduzindo os efeitos de submersão e agitação do

combustível, garantindo a eficácia do sistema. Sistemas dotados de Câmaras MCS possuem a grande vantagem de

garantir que toda a espuma seja diretamente aplicada na superfície do produto em chamas, independente de

condições climáticas adversas, como ocorre quando a espuma é aplicada através de canhões monitores ou

esguichos manuais. Pode ser aplicado em:

• Indústrias Químicas

• Refinarias

• Usinas

• Áreas de Tancagem

CARACTERÍSTICAS TÉCNICAS

MCS-9 MCS-17 MCS-33 MCS-55 Mín. Máx Mín. Máx Mín. Máx Mín. Máx 15,76 23,01 23,01 31,04 31,04 46,36 45,92 59,18 2,1 7,0 2,1 7,0 2,1 7,0 2,1 7,0 Modelo da

câmara Orifício (mm)Diâmetro do

Pressão no Aerador Vazão de Solução kgf/cm2 207 690 207 690 207 690 207 690 kpa 143 560 303 1026 583 2373 1287 3917 l/min Limite

(2)

BOCAL PARA A MONTAGEM DA CÂMARA DE ESPUMA NO TANQUE

MCS-9 MCS-17 MCS-33 MCS-55 Para câmara 4” 6” 8” 10” ø Nominal 175 200 200 225 A 203 241 279 305 B

(3)

MONTAGEM DA CÂMARA DE ESPUMA

(4)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Nº Peça 1 1 1 1 1 1 1 1 1 1 1 1 8 1 1 2 1 1 2 1 Quant. Corpo Flange ANSI B 16.5 Selo

Porca fixação do selo Junta da tampa Tampa

Garra (mínimo 3 garras) Parafuso de fixação Volante Parafuso W 5/16” Junta Defletor Paraf. W3/4” x 2” c/ porca Aerador

Chapa c/ orifício calib. Junta do orifício calib. Junta p/ o sist. de teste Tubo para o teste Alça Alça da tampa Descrição Material Tubo SHC 40 Aço Vidro-asbestos Bronze (Ver nota 6) Aço SAE-1020 Aço fundido Aço SAE-1020 Ferro fundido Aço SAE-1020 Asbestos Aço SAE-1020 Aço SAE-1020 Chapa 16 Aço inox Asbestos Asbestos Aço SAE-1020 Aço SAE-1020 Aço SAE-1020

Notas: 1) Para dimensões do defletor, ver figuras A-9 a A-12 2) Para dimensões do aereador, ver figura A-8

3) Partes internas da câmara de aço, pintadas com tinta epóxi sem solvente, conforma normas Petrobras N-9 e N-1196 4) Para seleção da câmara de espuma, ver figura A-3

5) O defletor de espuma não deve ser soldado no costado do tanque o defletor de espuma deve ser fixado na projeção interna do bocal, ver figura A-6

6) Usar junta de amianto ou outro material não combustível MCS-9 MCS-17 MCS-33 MCS-55 122 153 174 225

Tipo Selo de vidro

Dimensões (mm) Ø 2 2 2 2 ESP. 45º 45º 22º 30’ 22º 30’ Posição da furação das flanges 22º 30’ 22º 30’ 22º 30’ 15º 2 1/2” 3” 4” 6” Ø Nominal Entrada 4” 6” 8” 10” Saída β 667 815 910 1084 A 203 254 305 406 B 279 306 381 438 C 178 229 254 305 D 73 89 114 168 E 114 168 219 273 F 63 76 95 127 G

(5)

Junho 20 - V1

Notas: 1) Dimensões em milímetros, salvo indicação em contrário.

2) A tomada de ar do aerador deve ter área de passagem de ar equivalente, no mínimo, a da seção circular da “luva”. 3) Parafusos de cabeça sextavada Ø 1/2” x 2”, com porcas, cadmiados e bicromatizados.

MCS-9 MCS-17 MCS-33 MCS-55 Tipo da câmara 1 1/4” 1 1/2” 2” 3” 10 13 16 22 Diâm. Nominal D 20 26 32 44 E 42,9 49,3 62,7 90,2 L 60,3 60,3 73,0 101,6 M 140 160 190 260 N 120 130 160 220 P 110 110 140 170 Q 70 80 90 100 R 45º 45º 22,5º 22,5º Âng. β 2” SCH.160 2” SCH.80 2 1/2” SCH.40 3 1/2” SCH.40 “Luva” (tubo)
