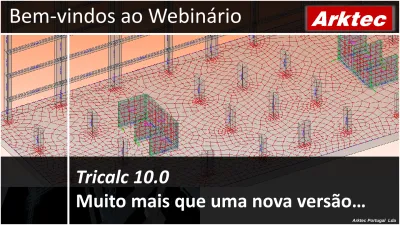

Arktec Portugal Lda
Bem-vindos ao Webinário
Tricalc 10.0
Webinário Tricalc 10.0
A Arktec iniciou nas últimas semanas um conjunto de Webinários que visam dar a conhecer, de uma forma prática e objetiva, as características e mais valias das suas soluções informáticas para a área da arquitetura, engenharia e construção.
O Webinário de hoje é parti-cularmente especial pois assinala o lançamento mundial da versão 10.0 do programa Arktec Tricalc que apresenta importantes novida-des nas suas capacidanovida-des de modelação e análise.
Mais do que uma nova versão o Arktec Tricalc 10.0 é, pelas
Webinário Tricalc 10.0
Arktec Tricalc 10.0
Muito mais que uma nova versão…
Uma Solução Integral por elementos finitos para os seus Projetos de Estruturas
Este é o lema da Arktec para o lançamento do Arktec Tricalc 10.0 indicativo de que muito mais do que um conjunto de novidades, mesmo sendo novidades muito
significativas, Tricalc 10.0 é hoje uma solução totalmente integral para o Projeto de Estruturas em todas as suas fases não sendo só um programa de cálculo de esforços
e deslocamentos de um modelo estrutural. É uma solução completa para Projeto.
Importação de Modelos Modelação de Estruturas Pré-dimensionamento Ações em Estruturas Análise Estrutural integrada Dimensionamento de Elementos Comprovação de Elementos Gráficos e Resultados Memória
Webinário Tricalc 10.0
Arktec Tricalc 10.0
Muito mais que uma nova versão…
Uma Solução Integral por elementos finitos para os seus Projetos de Estruturas
Importação de Modelos Modelação de Estruturas Pré-dimensionamento Ações em Estruturas Análise Estrutural integrada Dimensionamento de Elementos Comprovação de Elementos Gráficos e Resultados
Webinário Tricalc 10.0
Importação de Modelos Estruturais
• Ficheiros de texto ASCII • Estrutura em DXF 3D • Estrutura em BIM/IFC
Webinário Tricalc 10.0
Modelação de Estruturas
• Modelação tridimensional
• Modelação integrada: todas as tipologias, todos os materiais, sem simplificações • Maior número de tipologias num único programa
• Modelação por Elementos finitos
• Assistentes de Modelação: Naves industriam, Andaimes, Rede geométricas, Cobertura treliçada, Paredes contenção periférica, Escadas, Ligações perfis aço, etc.
• Trabalho em Múltiplos Planos e Janelas
• Visualização em 2D e 3D da estrutura global ou de qualquer conjunto de planos • Modo de visualização analítico e renderizado em simultâneo
Webinário Tricalc 10.0
Pré-dimensionamento manual e automático
• Pré-dimensionamento manual e automático (áreas de influência e cargas) • Base de dados de seções ampliável pelo projetista
• Consolas curtas
• Vigas de aço de Inércia variável • Vigas de betão de inércia variável
• Vigas de aço de alma aligeirada (economia em materiais) • Sobreposição de Madres em Z (economia em materiais)
• Bases de Dados de Terrenos, Estacas, Isolantes ao Fogo, Vigotas, Blocos, Placas Alveolares, Lajes de Chapas Perfiladas, Blocos Cerâmicos, Blocos de Betão, Pernos e Parafusos, etc.
Webinário Tricalc 10.0
Ações na Estrutura
• Ação do Vento (4 hipóteses)
• Ação do Sismo (5 hipóteses – sismo vertical)
• Ação da Temperatura (em barras, lajes e paredes – dispensa de juntas de dilatação) • Ações Móveis (10 hipóteses)
• Ações de Sobrecarga (4 hipóteses – alternância de sobrecargas) • Ação da Neve
• Ações Acidentais
• Combinações de Ações Automática (mais segurança) • Combinações de Ações Explicitas (mais versatilidade)
Webinário Tricalc 10.0
Análise da Estrutura
• Matriz de Rigidez Tridimensional única. Análise de Equilíbrio (local e global) • Indeformabilidade de lajes opcional (análise de temperatura em lajes)
• Consideração da Dimensão dos Pilares em Lajes (menores momentos negativos) • Análise de 2ª Ordem P-delta iterativa (maior segurança, maior economia e estruturas
de aço mais esbeltas)
• Vãos de Cálculo (escolha pelo projetista). Desaprumos iniciais
• Análise ao fogo de todos os elementos estruturais com recintos de fogo diferenciados • Dimensionamento de isolantes ao fogo
• Análise sísmica por sobreposição modal espectral com combinação quadrática completa dos modos de vibração.Espectros de resposta do RSA ou outros. • Cálculo do Sismo pelo EC8 Anexo Nacional. Centros de Massa e Rigidez • Listagem das massas participantes em cada modo de vibração
• Cortante basal e verificação de ‘drift’ entre pisos. Percentagem da ação sísmica em paredes e pilares
Webinário Tricalc 10.0
Dimensionamento, Comprovação e Pormenorização de Elementos
• Dimensionamento integrado da estrutura modelada
• Algoritmos de dimensionamento com opções gerais e particulares (otimização)
• Dimensionamento de acordo com os regulamentos (inclui o maior número de comprovações como esforços simples: axial, transverso torsor, flexão; esforços combinados: transverso associado ao torsor, flexão composta desviada, e outros: punçoamento, flecha, fissuração, etc.)
Mais segurança e cumprimento da legislação.
• Dimensionamento obedecendo a critérios construtivos regulamentares (distâncias máximas e mínimas entre varões, espaçamentos, espessuras, seções mínimas, armadura mínima e máxima, etc.).
Mais segurança e cumprimento da legislação.
• Comprovação de ligações pelo método dos componentes.
• Dimensionamento de Paredes de Contenção (para todas as fases construtivas, de serviço e com estudo dos círculos de deslizamento)
• Pormenorização de armaduras em desenhos 2D e 3D.
Webinário Tricalc 10.0
Gráficos e Resultados
• Dezenas de Listagens por Esforços ou Combinações.
• Dezenas de Relatórios personalizáveis (esforços, sismo, dimensionamento, etc)
• Consulta interativa de Esforços e Deslocamentos na Estrutura (apenas utilizando o ponteiro do rato).
• Produtividade máxima e facilidade de interpretação de resultados.
• Gráficos de Esforços personalizável por tipo de ação (envolvente, tipo de esforço com valores nos gráficos, etc.)
• Gráficos de Deslocamentos
• Gráficos de Sismo (animação sísmica, centros de massa e rigidez, modos de vibração)
• Gráficos de Isovalores (gráfico de esforços, tensões, deslocamentos, quantias de armaduras, etc. por cores para maior facilidade de leitura e interpretação)
• Gráfico em qualquer plano, pórtico, conjunto de planos para maior perceção do comportamento da estrutura. Gráficos em multi-janelas.
Webinário Tricalc 10.0
Projeto: Memória Descritiva e Folhas de Desenhos (vinculadas ao modelo estrutural)
• Vinculação entre a Memória Descritiva e o modelo Estrutural (cada vez que se altera o projeto as listagens e relatórios incluídos na Memória Descritiva atualizam-se automaticamente)
• Vinculação entre as Folhas de Desenhos e o modelo Estrutural (cada vez que se altera o projeto os desenhos das Folhas de Projeto atualizam-se automaticamente)
• Criação de Folhas de Projeto com distribuição automática de desenhos (produtividade com preparação integrada de folhas de projeto).
• Legendas automáticas com preenchimento automático.
• Marcas de dobragem, margens de encadernação e importação de pormenores • Dezenas de pormenores construtivos incluídos
Webinário Tricalc 10.0
Webinário Tricalc 10.0
Serviços de Apoio Técnico e Comercial
• Presença direta em Portugal
• Comercialização direta aos Projetistas e Empresas (sem rede de distribuidores e intermediários, preços finais muito mais baixos, melhor relação preço\qualidade).
• Formação Inicial e Contínua incluída (1 ano de sessões semanais)
• Suporte técnico por e-mail e telefone em Portugal
• Serviço de Check Control (para análise de estruturas e apoio técnico)
• Alterações à medida(única empresa desenvolvedora do software em Portugal com capacidade para adaptar o software às necessidades do cliente mediante alterações à medida).
• Investimento em investigação e desenvolvimento comprovado com novas versões lançadas nos últimos anos.
• Canal da Arktec no Youtube com dezenas de vídeos formativos em HD e Português. • Serviços de formação à medida do Cliente (contratados à parte).
Webinário Tricalc 10.0
Webinário Tricalc 10.0
Arktec Tricalc 10.0
Muito mais que uma nova versão…
Uma Solução Integral por elementos finitos para os seus Projetos de Estruturas
Importação de Modelos Modelação de Estruturas Pré-dimensionamento Ações em Estruturas Análise Estrutural integrada Dimensionamento de Elementos Comprovação de Elementos Gráficos e Resultados
Webinário Tricalc 10.0
Principais Novidades
Arktec Tricalc 10.0
E muitas mais melhorias em funções já existentes…
WORKSHOP, “BIM Day ARKTEC-GRAPHI SOFT”, 19 de Fevereiro de 2016
