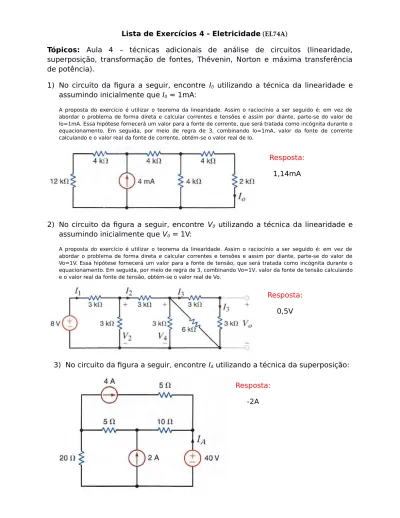

Lista de Exercícios 4 - Eletricidade (EL74A)
Tópicos: Aula 4 – técnicas adicionais de análise de circuitos (linearidade,
superposição, transformação de fontes, Thévenin, Norton e máxima transferência de potência).
1) No circuito da figura a seguir, encontre I0 utilizando a técnica da linearidade e
assumindo inicialmente que I0 = 1mA:
A proposta do exercício é utilizar o teorema da linearidade. Assim o raciocínio a ser seguido é: em vez de abordar o problema de forma direta e calcular correntes e tensões e assim por diante, parte-se do valor de Io=1mA. Essa hipótese fornecerá um valor para a fonte de corrente, que será tratada como incógnita durante o equacionamento. Em seguida, por meio de regra de 3, combinando Io=1mA, valor da fonte de corrente calculando e o valor real da fonte de corrente, obtém-se o valor real de Io.
Resposta:
1,14mA
2) No circuito da figura a seguir, encontre V0 utilizando a técnica da linearidade e
assumindo inicialmente que V0 = 1V:
A proposta do exercício é utilizar o teorema da linearidade. Assim o raciocínio a ser seguido é: em vez de abordar o problema de forma direta e calcular correntes e tensões e assim por diante, parte-se do valor de Vo=1V. Essa hipótese fornecerá um valor para a fonte de tensão, que será tratada como incógnita durante o equacionamento. Em seguida, por meio de regra de 3, combinando Vo=1V, valor da fonte de tensão calculando e o valor real da fonte de tensão, obtém-se o valor real de Vo.
Resposta:
0,5V
4) No circuito da figura a seguir, encontre I0 utilizando a técnica da superposição:
Resposta:
1mA
5) No circuito da figura a seguir, encontre I0 utilizando o teorema de Thévenin:
Resposta:
2,5mA
6) No circuito da figura a seguir, encontre V0 utilizando o teorema de Thévenin:
Resposta:
7) No circuito da figura a seguir, encontre I0 utilizando o teorema de Thévenin:
Resposta:
1,55mA
8) No circuito da figura a seguir, encontre V0 utilizando o teorema de Norton:
Resposta:
8V
10) No circuito da figura a seguir, encontre V0 utilizando o teorema de Thévenin:
Resposta:
-0,889V
No circuito da figura a seguir, encontre o equivalente de Thévenin entre A e
Resposta:
VTH=0V; RTH=2,54kΩ
11)
No circuito da figura a seguir, encontre I0 utilizando o teorema de Thévenin:
Resposta:
1,6mA 12)
13) No circuito da figura a seguir, encontre V0 utilizando transformação de fontes:
Resposta:
-3V
14) No circuito da figura a seguir, encontre V0 utilizando transformação de fontes:
Resposta:
-0,3V
15) No circuito da figura a seguir, encontre I0 utilizando transformação de fontes:
16) No circuito da figura a seguir, encontre RL tal que ocorra a máxima
transferência de potência para a carga:
Resposta:
12kΩ
17) No circuito da figura a seguir, encontre RL tal que ocorra a máxima
transferência de potência para a carga:
Resposta:
3,6kΩ
Os exercícios dessa lista foram baseados nas seguintes referências:
Charles K. Alexander; Matthew N. O. Sadiku; Fundamentos de Circuitos Elétricos; 5ª Edição
J. David Irwin; Análise Básica de Circuitos Para Engenharia; 10ª Ed.
Jack E. Kemmerly, Steven M. Durbin, William H. Hayt; Análise de Circuitos de Engenharia; 8ª Ed
