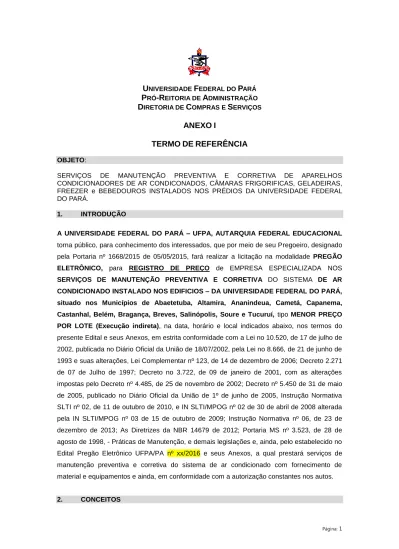

ANEXO I TERMO DE REFERÊNCIA

(1)

U

NIVERSIDADE

F

EDERAL DO

P

ARÁ

P

RÓ

-R

EITORIA DE

A

DMINISTRAÇÃO

D

IRETORIA DE

C

OMPRAS E

S

ERVIÇOS

ANEXO

I

TERMO

DE

REFERÊNCIA

OBJETO:

SERVIÇOS DE MANUTENÇÃO PREVENTIVA E CORRETIVA DE APARELHOS

CONDICIONADORES DE AR CONDICONADOS, CÂMARAS FRIGORIFICAS, GELADEIRAS, FREEZER e BEBEDOUROS INSTALADOS NOS PRÉDIOS DA UNIVERSIDADE FEDERAL DO PARÁ.

1. INTRODUÇÃO

A UNIVERSIDADE FEDERAL DO PARÁ – UFPA, AUTARQUIA FEDERAL EDUCACIONAL torna público, para conhecimento dos interessados, que por meio de seu Pregoeiro, designado pela Portaria nº 1668/2015 de 05/05/2015, fará realizar a licitação na modalidade PREGÃO ELETRÔNICO, para REGISTRO DE PREÇO de EMPRESA ESPECIALIZADA NOS SERVIÇOS DE MANUTENÇÃO PREVENTIVA E CORRETIVA DO SISTEMA DE AR CONDICIONADO INSTALADO NOS EDIFICIOS – DA UNIVERSIDADE FEDERAL DO PARÁ, situado nos Municípios de Abaetetuba, Altamira, Ananindeua, Cametá, Capanema, Castanhal, Belém, Bragança, Breves, Salinópolis, Soure e Tucuruí, tipo MENOR PREÇO POR LOTE (Execução indireta), na data, horário e local indicados abaixo, nos termos do presente Edital e seus Anexos, em estrita conformidade com a Lei no 10.520, de 17 de julho de 2002, publicada no Diário Oficial da União de 18/07/2002, pela Lei no 8.666, de 21 de junho de 1993 e suas alterações, Lei Complementar nº 123, de 14 de dezembro de 2006;Decreto 2.271 de 07 de Julho de 1997; Decreto no 3.722, de 09 de janeiro de 2001, com as alterações impostas pelo Decreto nº 4.485, de 25 de novembro de 2002;Decreto nº 5.450 de 31 de maio de 2005, publicado no Diário Oficial da União de 1º de junho de 2005, Instrução Normativa SLTI nº 02, de 11 de outubro de 2010,e IN SLTI/MPOG nº 02 de 30 de abril de 2008 alterada pela IN SLTI/MPOG nº 03 de 15 de outubro de 2009; Instrução Normativa nº 06, de 23 de dezembro de 2013; As Diretrizes da NBR 14679 de 2012; Portaria MS nº 3.523, de 28 de agosto de 1998, - Práticas de Manutenção, e demais legislações e, ainda, pelo estabelecido no Edital Pregão Eletrônico UFPA/PA nº xx/2016 e seus Anexos, a qual prestará serviços de manutenção preventiva e corretiva do sistema de ar condicionado com fornecimento de material e equipamentos e ainda, em conformidade com a autorização constantes nos autos.

(2)

2.1- Para fins deste TERMO DE REFERÊNCIA conceituam-se:

a) SERVIÇOS são os serviços auxiliares, necessários para adequar a climatização do ambiente onde se desenvolve as atividades Administrativa, do Ensino, da Pesquisa e da Extensão, cuja interrupção possa comprometer o bom andamento de suas atividades;

b) MANUTENÇÃO são as atividades técnicas destinadas a preservar as características de desempenho dos componentes ou do sistema de edificação, a qual o funcionamento depende de dispositivos mecânicos, hidráulicos, elétricos e eletromecânicos;

c) MANUTENÇÃO CORRETIVA é a atividade de manutenção executada APÓS a ocorrência de falha ou de desempenho insuficiente dos componentes da edificação;

d) MANUTENÇÃO PREVENTIVA é a atividade de manutenção executada ANTES da ocorrência de falha ou de desempenho insuficiente dos componentes da edificação;

e) PLANO DE MANUTENÇÃO é o conjunto de inspeções periódicas em que pretende evitar a ocorrência de falha ou de desempenho insuficiente dos componentes da edificação, definidas em função das características pertencentes a edificação e a orientação técnica dos fabricantes ou fornecedores;

f) TERMO DE REFERÊNCIA é a descrição detalhada do objeto a ser contratado, dos serviços a serem executados, sua frequência e periodicidade, especificação da mão de obra, materiais e equipamentos a serem fornecidos e utilizados, bem como os procedimentos a serem seguidos, os cuidados, os deveres, a disciplina, a gestão de qualidade, as informações a serem prestadas e controles a serem adotados;

g) PLANILHA DE CUSTOS E FORMAÇÃO DE PREÇOS é o documento a ser apresentado pelas proponentes, contendo o detalhamento dos custos que compõem os preços de sua proposta;

i) INSUMOS são os custos decorrentes de materiais e equipamentos efetivamente utilizados na prestação dos serviços, bem como de benefícios oferecidos aos empregados (tais como vale-transporte, alimentação, seguros de vida e saúde.). Somente será admitida a inclusão destes benefícios na composição dos custos, quando efetivamente oferecidos aos empregados;

j) EQUIPE TÉCNICA NÃO-RESIDENTE é aquela formada pelos profissionais pertencentes ao quadro permanente da Contratada e que serão disponibilizados para execução da tarefa contratada;

l) ADMINISTRAÇÃO é a Unidade Gestora responsável pela contratação dos serviços, neste caso a Prefeitura da Cidade Universitária Professor José da Silveira Netto Instituições Educacional do Pará;

(3)

m) UNIDADE ADMINISTRATIVA são os Campi de Abaetetuba, Altamira,

Cametá, Capanema, Castanhal, Bragança, Breves, Soure e Tucuruí, pertencentes a Autarquia Educacional – UFPA;

n) PREPOSTO é o representante da Contratada, aceito pela Administração, no local dos serviços, para representá-la na execução do contrato, admitindo-se que seja designado para tal um dos integrantes da Equipe de trabalho;

o) QUADRO PERMANENTE é a equipe constituída por profissionais que mantém vínculo formal com a Contratada na condição de sócio, diretor, empregado.

3. OBJETO

3.1- A presente licitação tem por objeto o Registro de Preço para eventual contratação de serviço de manutenção preventiva e corretiva do sistema de condicionadores de Ar, instalados nos edifícios da Universidade Federal do Pará, composto dos equipamentos individuais tipo "SPLIT", “ACJ”, “SELF”, "Cassete", “Câmaras Frigorificas”, “Geladeiras”, “Freezer” e “Bebedouros”, com tratamento e controle da qualidade da refrigeração e do ar no interior dos ambientes climatizados artificialmente, incluindo o fornecimento de peças, mão de obra, materiais, equipamentos e serviços de limpeza dos dutos;

3.2- Os serviços compreenderão todo o material, peças, insumos e os equipamentos, se for o caso, por meio de execução indireta, e necessários e adequados à execução deste objeto, por conta e responsabilidade da contratada na forma das exigências contidas neste edital e demais anexos;

3.3- RELAÇÃO DOS ITENS E EQUIPAMENTOS INSTALADOS NOS EDIFICIOS - OBJETO DESTE CERTAME.

LOTE - 01 TIPO Btus QTDE

Split 9.000 a 30.000 240

Abaetetuba Split 31.000 a 60.000 160

Cametá ACJ- Janela 7.000 a 30.000 120

Tucuruí Geladeira Grande 6

Freezer Grande 6

Bebedouro Garrafão/Pressão 8

TOTAL 540

Split 9.000 a 30.000 180

Altamira Split 31.000 a 60.000 100

ACJ- Janela 7.000 a 30.000 20

Geladeira Grande 2

(4)

Bebedouro Garrafão/Pressão 5

TOTAL 309

Split 9.000 a 30.000 400

Castanhal Split 31.000 a 60.000 140

Capanema ACJ- Janela 7.000 a 30.000 60

Bragança Geladeira Grande 6

Salinópolis Freezer Grande 4

Bebedouro Garrafão/Pressão 12 Câmara Frigorifica Congelados/ Resfriados/ Lixo 2 TOTAL 624

Split 9.000 a 30.000 120

Soure Split 31.000 a 60.000 140

Breves ACJ- Janela 7.000 a 30.000 40

Geladeira Grande 4

Freezer Grande 6

K-7 7.000 a 30.000 5

TOTAL 315

Split 9.000 a 30.000 1.800 Belém Split 31.000 a 60.000 1.400 Ananindeua k-7 30.000 a 60.000 30 ACJ- Janela 7.000 a 30.000 800 SELF 10 a 30 TR 14 Geladeira Grande 20 Freezer Grande 20 Bebedouro Garrafão/Pressão 60 Câmara Frigorifica Congelados/ Resfriados/ Lixo 12 TOTAL 4.145

(5)

3.4.1 Campus de Abaetetuba, Rua Manoel de Abreu, S/N – Mutirão, CEP 68440-000, Fone (91) 3751.1131 - Pará/PA;

3.4.2 Campus de Altamira, Rua Coronel José Porfírio, nº251 – São Sebastião, CEP 68372-040, Fone (93) 3515.1079;

3.4.3 Campus de Ananindeua, BR 316 KM 7, nº590 - Ananindeua, CEP 67030-000 Fone: (91) 3201-8968;

3.4.4 Campus de Belém, Rua Augusto Corrêa, nº 01 - Guamá, CEP 66075-110, Fone (91) 3201-7000;

3.4.5 Campus de Bragança, Rua Leandro Ribeiro, S/N, - Aldeia, CEP 68370-000, Fone (91) 3425-1209

3.4.6 Campus de Breves, alameda IV, nº3418 – Parque Universitário, CEP 688000-000, Fone (91) 3783.1129;

3.4.7 Campus de Cametá, Rua Padre Antônio Franco, nº2617 - Matinha, CEP 68400-000, Fone (91) 3781.1182;

3.4.8 Campus de Capanema, Av. Barão de Capanema, nº1201 – Centro, CEP 68700-005, Fone (91) 3462-1881

3.4.9 Campus de Castanhal, Av. dos Universitários, S/N – Jaderlândia, CEP 68746-360, Fone (91) 3311.4600;

3.4.10 Campus de Salinópolis, Rua Raimundo Santana Cruz, S/N – São Tomé, CEP 68721-000, Fone (91) 98883-9833

3.4.11 Campus de Soure, Rua XVIII, Travessa 19, S/N – Umirizal, CEP 68870-000, Fone (91) 3741.1261;

3.4.12 Campus de Tucuruí, Rua Itaipu, nº36 – Vila Permanente, CEP 68464-000, Fone (94) 3778-3253

3.5- Em caso de discordância existente entre as especificações deste objeto descritas no Comprasnet e as especificações constantes deste Edital, prevalecerão as últimas;

3.6- O custo estimado para os 12 (doze) meses dos serviços descritos neste TERMO DE REFERÊNCIA é composto de mão de obra, encargos sociais, insumos, despesas administrativas e operacionais, tributos e lucro.

3.7- O valor retro tem origem em pesquisas colhidas no mercado paraense.

4. JUSTIFICATIVA.

4.1 O presente instrumento relaciona uma quantidade expressiva de equipamento relacionado no objeto, surge a necessidade de contratação de prestadora de serviços para manutenção preventiva e corretiva dos aparelhos em uso, em razão da inexistência de Contrato com empresa do ramo;

4.2. cabe destacar, a qualidade do ar esta intrinsicamente relacionada a conservação dos equipamentos do sistema de climatização, posto haver equipamentos com mais de oito (08) anos de uso, logo, exige uma manutenção preventiva e corretiva de maneira planejada e organizada, para evitar a perda do equipamento;

(6)

4.3 indispensável a remoção de sujeiras, importa a qualidade do ar, que pode piorar caso produtos inadequados sejam utilizados por inabilitados, assim, impera trabalhadores qualificados e responsáveis pela climatização inofensiva ao ambiente desta Autarquia.

4.4 sabe-se que a temperatura média paraense é de 36ºC, o que requer o uso constante dos referidos equipamentos, aliado ao alto teor de poeira e fumaça em suspensão no ar, torna imperativo a manutenção preventiva e corretiva com maior frequência;

4.5 aduz o Ministério da Saúde por meio da Portaria nº 3.523/98, fundada na Resolução RE nº 9, de 16/01/2003, da ANVISA – Agência Nacional de Vigilância Sanitária, ‘estabelece as condições mínimas a serem obedecidas em prédios com sistemas de refrigeração artificial, determinando critérios rígidos de manutenção, operação e controle, impondo obrigações de atendimento aos proprietários e administradores de prédios públicos sob pena de graves sanções;

4.6 percebe-se que a manutenção preventiva e corretiva é uma necessidade indispensável a preservação do equipamento, uma exigência normativa de natureza obrigatória, importa que os equipamentos são imprescindíveis para execução das atividades desenvolvidas nesta Autarquia Educacional, permiti o bem-estar a saúde e o conforto dos usuários do prédio.

5. COMPOSIÇÃO DA MÃO DE OBRA TÉCNICA.

5.1 EQUIPE NÃO RESIDENTE – É aquela formada pelos profissionais pertencentes ao quadro permanente da Contratada e que serão disponibilizados para execução de tarefas contratada, em razão das características e necessidades específicas dos serviços de manutenção preventiva e corretiva a serem executados nos edifícios Campus Belém e nos Campi de Abaetetuba, Altamira, Ananindeua, Cametá, Castanhal, Capanema, Bragança, Breves, Salinópolis, Soure e Tucuruí, deve possuir a seguinte composição:

Item Profissional

5.1.1 Engenheiro Mecânico devidamente registrado no CREA (Todos os Lotes).

5.1.2 Engenheiro de Segurança Trabalho devidamente registrado no CREA (Lote 5).

5.1.3 Mecânico de ar-condicionado e refrigeração ou denominação equivalente.

5.1.4 Auxiliar mecânico de refrigeração ou denominação equivalente.

(7)

6.1 O Plano de Manutenção será executado na Unidade administrativa, observada a característica local, conforme o Anexo I - A deste Termo de Referência.

7. OBRIGAÇÕES E RESPONSABILIDADES DA CONTRATADA

7.1- A Contratada, além do fornecimento de materiais, da mão de obra, das peças, equipamentos e utensílios necessários para a perfeita execução dos serviços de manutenção preventiva e corretiva dos aparelhos citados e demais atividades correlatas, obrigam-se a:

7.1.1- Prestar os serviços de manutenção licitado, conforme descrição no anexo, deve iniciar os serviços no máximo em 02 (dois) dias úteis após a emissão da Ordem de Serviço - OS;

7.1.2- Executar, na vigência da garantia do fabricante e do serviço, a substituição de todos os materiais utilizados na prestação dos serviços que manifeste defeito independentemente de causa, época ou do tipo de defeito, salvo comprovada pela Contratada, a causa é devida à negligencia ou mau uso por parte do servidor da Universidade Federal do Pará, que deverá notificar a Contratante e incluir proposta comercial para a execução do serviço;

7.1.3- Corrigir às suas expensas, quaisquer danos causados à Administração decorrentes da utilização dos materiais de seu fornecimento;

7.1.4- Atender prontamente as orientações e exigências do fiscal do contrato designado, inerentes à execução do objeto contratado;

7.1.5 -Utilizar mão de obra especializada para a boa execução dos serviços, manter em seu quadro funcional permanente, equipe técnica enumerada no iten.4.1, para o serviço de manutenção dos aparelhos relacionado no objeto do contrato;

7.1.6- Possuir na sua Certidão de Registro e Quitação emitida pelo Conselho Regional de Engenharia e Agronomia – CREA, na data de abertura deste Certame os seguintes profissionais: Engenheiro de Segurança Trabalho e Engenheiro Mecânico;

7.1.7- Possuir Atestado ou declarações de capacidade técnica, em nome da licitante, expedido por pessoa jurídica de direito público ou privado, cujo item citado neste atestado corresponda tecnicamente de forma igual ou similar ao item pretendido pela licitante, suficiente à comprovação da aptidão, na forma do art. 30, §4º, da Lei Federal nº 8.666/93, além de compatíveis com as características, quantidades e prazos pretendidos para o objeto da licitação, como determina o art. 30, inciso II, da Lei de Licitações.;

7.1.8- Informar ao fiscal do contrato designado todas as irregularidades nos aparelhos enumerado no objeto do contrato que não possa ser sanada nos termos do contrato;

7.1.9- Executar qualquer manutenção programada que implique na interrupção do expediente dos Edifícios, ou que interfira de maneira exagerada em seu expediente, em horário que não interfira no expediente normal, ou realiza-la nos fins de semana;

(8)

7.1.10- Apresentar cronograma para execução dos serviços solicitados, com as datas das visitas e o plano de manutenção;

7.1.11- Responder por todos os materiais, equipamentos e ferramentas utilizados na manutenção e responsabilizar pela garantia de 03 meses a todos os serviços executados;

7.1.12- Atender, de acordo com o ANS em anexo ao contrato, após a solicitação desta Autarquia, aos serviços de manutenção corretiva e os serviços de manutenção preventiva nas datas programadas;

7.1.13- Repor, no prazo de 72 (setenta e duas) horas, qualquer objeto danificado ou extraviado comprovadamente por seus empregados;

7.1.14- Reparar, corrigir e substituir, às suas expensas, no total ou em parte, o objeto do contrato em que se verifique vícios, defeitos ou incorreções resultantes da execução ou de materiais empregados;

7.1.15- Responsável pela execução dos serviços, os materiais e peças a serem utilizados, receber prévia aprovação da Contratante, que se reserva o direito de rejeitá-los, caso não satisfaçam aos padrões especificados;

7.1.16- Realizar a manutenção preventiva consoante Anexo I-A, sendo que os materiais, valor da mão de obra, equipamentos e se necessário a substituição de peças estará inclusa no valor de serviço executado;

7.1.17- A manutenção corretiva consoante Anexo I-A, sendo que os materiais, valor da mão de obra, equipamentos e se necessário a substituição de peças estará inclusa no valor de serviço executado;

7.1.18- Emitir Relatório que deve constar a hora de chegada e saída, bem

como todos os serviços realizados nas manutenções preventiva e corretiva, que deve ser testado pelos Coordenadores das Unidades, bem como fixar no equipamento etiqueta especificando os serviços efetivados, em que conste data do início, bem coo o prazo de garantia, essa deve ser testado pelo fiscal do contrato;

7.1.19- Responsabilizar-se pelo gerenciamento da manutenção preventiva e corretiva, por meio de sistema informatizado e acesso a internet, elaborando o registro histórico dos equipamentos e apresentando Relatórios mensais de acompanhamento dos serviços. Esse sistema deverá permitir que a FISCALIZAÇÃO faça o monitoramento dos procedimentos operacionais;

7.1.20- Substituir, sempre que exigido pela Fiscalização, qualquer funcionário que demonstrar incapacidade técnica ou comportamento prejudicial no andamento dos serviços;

7.1.21- Permitir ao Fiscal do Contrato verificar os serviços, que estiverem sendo executados sob sua responsabilidade, tendo o poder de sustar, recusar, mandar desfazer qualquer serviço em desacordo com as normas, especificações técnicas usuais e que atentem contra sua segurança ou a de terceiros, fica certo que, em

(9)

nenhuma hipótese, por ausência de fiscalização desta Autarquia Educacional, eximirá a Contratada decorrente do contrato, em que todas as despesas em razão dos serviços a desfazer ou refazer;

7.1.22- Efetuar o controle da qualidade do ar no interior dos ambientes climatizados artificialmente, de acordo com a Portaria Nº 3.523/GM do Ministério da Saúde de 28/08/1998 e RE/ANVISA Nº 9 de 16/01/2003;

7.1.23- Não transferir a outrem, no todo ou em parte, o presente Contrato, se, prévia e expressa anuência da Contratante;

7.1.24- Responsabilizar-se pelos encargos trabalhistas, previdenciários, fiscais e comerciais resultante da execução do contrato;

7.1.25- Assumir integral responsabilidade pelos danos causados a Contratante ou a Terceiros, na prestação de serviços contratados, inclusive por acidentes, mortes, perdas ou destruições, isenta a Universidade Federal do Pará de todas e quaisquer reclamações cíveis, criminais ou trabalhista que possam surgir, consoante nos artigos 70 e 71 da Lei 8.666/93;

7.1.26- Não transferir para a Contratante a responsabilidade pelo pagamento dos encargos citados no item anterior, quando houver inadimplência do contrato, nem mesmo poderá onerar o objeto do contrato;

7.1.27- Emitir faturas no valor pactuado na Ordem de Serviço, apresentando à Contratante para teste e pagamento, acompanhadas dos relatórios técnicos mensais com detalhamento dos serviços executados, acatando todos os indicadores do Acordo de Nível de Serviço, em Anexo ao contrato, em conformidade com o dispositivo na IN MPOG 02/2008;

7.1.28- Apresentar os documentos fiscais em consonância com a legislação vigente.

8. OBRIGAÇÕES E RESPONSABILIDADES DA CONTRATANTE

8.1 Além das obrigações resultantes da observância da Lei n.º 8.666/93, são obrigações da Contratante:

8.1.1- Acompanhar e fiscalizar a execução dos serviços de manutenção preventiva e corretiva, atestar nas notas fiscais/fatura a efetiva prestação dos serviços do objeto solicitado (Ordem de Serviço) e o seu aceite;

8.1.2- Efetuar os pagamentos à Contratada nos termos do contrato, do Edital e do Acordo de Nível de Serviços (ANS) em anexo ao contrato, em conformidade a IN MPOG 02/2008;

8.1.3 - Proporcionar todos os meios possíveis à Contratada para que realize o bom andamento dos serviços;

8.1.4- Prestar as informações e os esclarecimentos que venham a ser solicitados pela contratada;

(10)

8.1.5- Rejeitar, no todo ou em parte os serviços prestados, se estiverem em desacordo com a especificação deste Termo e da proposta de preços da Contratada;

8.1.6- Emitir Ordem de Serviço para manutenção preventiva e corretiva com os requisitos: local do serviço, equipamento, tipo de defeito apresentado, data do defeito, data e hora máxima de atendimento conforme ANS;

8.1.7- Exigir o cumprimento dos recolhimentos tributários, trabalhistas e previdenciários por meio de documento pertinentes;

8.1.8- Comunicar e exigir reparação da contratada sobre todas as irregularidades de sua responsabilidade observadas e constatada durante a execução dos serviços;

9. DOS MATERIAIS E EQUPAMENTOS.

9.1- Todos os materiais do Anexo I-A deste Termo de Referência deverão ser fornecidos pela CONTRATADA, os quais serão medidos e pagos pelos quantitativos efetivamente utilizados. Para garantia de pronto atendimento, sob pena de incorrer em multa contratualmente prevista, a CONTRATADA deverá manter, as suas próprias custas, estoque mínimo de materiais, o qual somente será pago quando de sua efetiva utilização;

9.2- Os quantitativos de materiais do Anexo I-A são apenas estimativas, podendo variar para mais e para menos. Tais materiais serão requisitados pela fiscalização do Serviço solicitado, quando necessário, sendo que devem ser entregues na Unidade em até 72 (setenta e duas) horas contadas da solicitação.

9.3- Ter disponível os equipamentos Jogos Manifoud (manômetro), Gás Ecológico e Normal, Andaimes e Escada, (esses devido os Equipamentos objeto do Certame em sua grande maioria estarem instalados numa altura acima de 2 metros), em perfeito estado de conservação e funcionamento para a prestação dos serviços adequados e no prazo;

9.4- Todos os materiais a serem empregados nos serviços deverão ser comprovadamente de primeiro uso e devem atender rigorosamente aos padrões especificados e às normas da ABNT;

9.5- Todos os materiais fornecidos pela CONTRATADA, que serão utilizados nos serviços, deverão possuir garantia pelo prazo estabelecido pelo fabricante;

9.6- Se julgar necessário, a fiscalização poderá solicitar à CONTRATADA a apresentação de informação, por escrito, dos locais de origem dos materiais ou de certificados relativos aos mesmos, comprovando a qualidade dos materiais empregados na instalação dos equipamentos;

9.7- A CONTRATADA deverá providenciar a aquisição dos materiais em tempo hábil para a execução dos serviços de acordo com o cronograma. A FISCALIZAÇÃO não deve aceitar a alegação de atraso dos serviços devido ao não fornecimento tempestivo dos materiais pelos fornecedores;

(11)

9.8- As marcas e produtos indicados, especificações e listas de material admitem o similar se devidamente comprovado seu desempenho através de testes e ensaios previstos por normas e desde que previamente aceito pela FISCALIZAÇÃO;

9.9- Materiais de limpeza e de consumo necessários aos serviços (álcool, água destilada, óleos lubrificantes, detergentes, sabões, estopas, panos, estopa de aço, utensílios e produtos de limpeza, graxas e desengraxantes, produtos antiferrugem, WD 40, solventes, materiais de escritório, fitas isolantes, fitas teflon, veda-rosca, colas e adesivos para tubos de PVC, colas Araldite e Super Bonder, Durepoxi, parafusos, pilhas para lanterna e buchas de nylon etc.), não serão pagos por medição de quantitativos gastos devendo seus respectivos custos estarem considerados no BDI.

9.10- A quantidade e orçamento estimado dos materiais a serem utilizados pela empresa e os serviços eventuais encontram-se enumerados no Anexo I - B.

10. CUSTOS ESTIMADOS

10.1- O valor global estimado para o Registro de Preço corresponde aos Lotes relacionados, sendo:

Lote 01-R$ 886.527,33 (oitocentos e oitenta e seis mil, quinhentos e vinte e sete reais e trinte e três centavos);

Lote 02 -R$ 530.858,66 (quinhentos e trinta mil, oitocentos e cinquenta e oito reais e sessenta e seis centavos);

Lote 03 –R$ 880.541,32 (oitocentos e oitenta e mil, quinhentos e quarenta e um reais e trinta e dois centavos);

Lote 04 –R$ 472.436,32 (quatrocentos e setenta e dois mil, quatrocentos e trinta e seis reais e trinta e dois centavos);

Lote 05-R$ 5.426.157,63 (Cinco milhões, quatrocentos e vinte e seis mil, cento e cinquenta e sete reais e sessenta e três centavos);

11. DISPONIBILIDADE ORÇAMENTÁRIA

11.1- A despesa decorrente da prestação do Objeto desta licitação correrá à conta da Dotação Orçamentária, previsto na proposta da Universidade Federal do Pará, durante a vigência da ATA.

12. ANEXOS DESTE TERMO DE REFERÊNCIA

ANEXO I - A – PLANO DE MANUTENÇÃO (preventivo e corretivo). ANEXO I - B – PLANILHAS DE CUSTOS E FORMAÇÃO DE PREÇOS

(12)

ANEXO I – A

PLANO DE MANUTENÇÃO PREVENTIVA

EQUIPAMENTO: Condicionador de Ar Tipo “ACJ”, “Cassete”, “Split”, “Self”, “Geladeira”, “Freezer”, “Bebedouro” e “Câmara Frigorifica”:

a) existência de ruídos anormais;

b) verificação e registro das condições de trabalho; c) limpeza e verificação dos filtros de ar;

d) do funcionamento dos termostatos e posicionamento de seu bulbo sensor; e) diagnóstico de vazamento de gás refrigerante;

f) limpeza da bacia coletora e dreno; g) limpeza do condensador e evaporador;

h) diagnóstico do embuchamento dos motores dos ventiladores; i) verificar a recuperação dos pontos de corrosão;

k) lubrificação do motor do ventilador; l) filtro secador;

m) isolamento elétrico da fiação;

n) temperatura de trabalho dos compressores e motor ventiladores; o) medir tensão de alimentação;

p) medir corrente de trabalho de cada motor;

q) medir temperatura de insuflamento na saída dos aparelhos; r) funcionamento do protetor térmico do compressor;

s) limpeza das serpentinas de resfriamento. t) troca dos elementos filtrantes;

SEMESTRALMENTE

a) conservação dos suportes de fixação quanto a pontos de corrosão; b) efetuar limpeza externa;

c) condições dos disjuntores e do quadros elétricos de alimentação.

PLANO DE MANUTENÇÃO CORRETIVA

a) Serviço de Carga de Gás devido perda nos Equipamentos de SPLIT, SELF, ACJ e SPLIT TIPO K7 de 7,000 a 60,000 btus;

b) Serviço de Fornecimento e Substituição do Motor Ventilador do Ar Condicionado de SPLIT, SELF, ACJ e SPLIT TIPO K7 de 7,000 a 60,000 btus;

(13)

c) Serviço de Rebobinamento do Motor do Ventilador de SPLIT, SELF, ACJ e SPLIT TIPO K7 de 7,000 a 60,000 btus;

d) Serviço de Fornecimento e Substituição do Compressor de SPLIT, SELF, ACJ e SPLIT TIPO K7 de 7,000 a 60,000 btus;

e) Serviço de Fornecimento e Substituição do Capacitor de SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

f) Serviço de Fornecimento e Substituição da Chave Contactora da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

g) Serviço de Fornecimento e Substituição da Placa Eletrônica da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

h) Serviço de Fornecimento e Substituição da Placa receptora da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

i) Serviço de Fornecimento e Substituição do Sensor de Temperatura/Congelamento da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

j) Serviço de fornecimento e Substituição da Válvula de Serviço da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

l) Serviço de Fornecimento e Substituição da Hélice/Turbina da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

m) Serviço de Fornecimento e Substituição de Isolamento nas Tubulações de Cobre Frigorigena da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

n) Serviço de Instalação de SPLIT com linha Frigorigena até 10mts de SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

o) Serviço de Desinstalação de SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

p) Serviço de Limpeza das Tubulações Frigorigena devido a Contaminação na SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

q) Serviço de Retirada de Vazamento das Tubulações Frigorigena na SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

r) Serviço de Fornecimento de Controle Remoto na SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

(14)

s) Serviço de Fornecimento e Substituição da Bomba de Drenagem da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 60,000 btus;

t) Serviço de Fornecimento e Substituição de Rele de Fase da SPLIT, ACJ, SELF e SPLIT TIPO K7 de 7,000 a 18,000 btus;

u) Serviço de Fornecimento e Substituição de Rele de Sobrecarga da SPLIT, ACJ, SELF SPLIT TIPO K7 de 7,000 a 18,000 btus;

v) fornecimento de pilhas alcalinas para os controles remoto dos equipamentos SPLIT, ACJ, SELF SPLIT TIPO K7 de 7,000 a 18,000 btus.

ANEXO I - A

Plano de Manutenção Preventiva e Corretiva

LOTE I - Abaetetuba, Cametá e Tucuruí

ITEM ESPECIFICAÇÃO DOS SERVIÇOS UNID QTD

1

SERVIÇO DE MANUTENÇÃO PREVENTIVA - SPLIT DE 7.000 A 18.000 BTUS - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

Und 60

2

Und 60

3

Und 40

4

SERVIÇO DE MANUTENÇÃO PREVENTIVA - SPLIT DE 58.000 A 60.000 BTUS - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de

(15)

insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

5

SERVIÇO DE MANUTENÇÃO PREVENTIVA - ACJ DE 7.000 A 18.000 BTUS - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

Und 30

6

Und 30

7

SERVIÇO DE MANUTENÇÃO PREVENTIVA - GELADEIRA - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

Und 6

8

SERVIÇO DE MANUTENÇÃO PREVENTIVA - FREEZER - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

Und 6

9

SERVIÇO DE MANUTENÇÃO PREVENTIVA -BEBEDOURO - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

Und 8

10 Manutenção Corretiva - Serviço de Carga de Gás devido perda nos

Equipamentos de SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 29 11 Manutenção Corretiva - Serviço de Carga de Gás devido perda nos

Equipamentos de SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 6 14

Manutenção Corretiva - Serviço de Fornecimento e Substituição do Motor Ventilador do Ar Condicionado de SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus

Und 12

15

Und 15

16

Und 6

17

(16)

18 Conservação dos suportes de fixação quanto a pontos de corrosão

SPLIT, ACJ, SPLIT K7 de 7,000 a 60,000 btus Und 10

19 Manutenção Corretiva - Serviço de limpeza SPLIT, SELF, ACJ, e

SPLIT TIPO K7 de 7,000 a 60,000 btus Und 43

20 Manutenção Corretiva - Serviço de Fornecimento e Substituição

do Compressor de SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 12 21 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Compressor de SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus Und 10 22 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Compressor de SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 6 24 Manutenção Corretiva - Serviço de Fornecimento e Substituição

do Capacitor de SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 29 25 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Capacitor de SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus Und 43 26 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Capacitor de SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 12 28

Manutenção Corretiva - Serviço de Fornecimento e Substituição da Chave Contactora da e SPLIT TIPO K7 de SPLIT 7,000 a 18,000 btus

Und 10

29

Manutenção Corretiva - Serviço de Fornecimento e Substituição da Chave Contactora da SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus

Und 13

30

Und 14

31

Und 12

32

Manutenção Corretiva - Serviço de Fornecimento e Substituição da Placa Eletrônica da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus

Und 9

33 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa Eletrônica da SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus Und 13 34 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa Eletrônica da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 12 36

Manutenção Corretiva - Serviço de Fornecimento e Substituição da Placa receptora da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus

Und 19

Placa receptora da SPLIT 22,000 a 30,000 btus Und 23

Placa receptora da SPLIT e SPLIT TIPO K7 de 36,000 a 48,000 btus Und 10 39 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa receptora da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 10 40

Manutenção Corretiva - Serviço de Fornecimento e Substituição do Sensor de Temperatura/Congelamento da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus

Und 9

41

Und 10

42

(17)

43

Und 12

44

Manutenção Corretiva - Serviço de fornecimento e Substituição da Válvula de Serviço da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus

Und 9

45

Manutenção Corretiva - Serviço de fornecimento e Substituição da Válvula de Serviço da SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus.

Und 9

46

Und 9

47

Und 9

Helice/Turbina da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus. Und 9 49 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Helice/Turbina da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus. Und 9 52

Manutenção Corretiva - Serviço de Fornecimento e Substituição de Isolamento nas Tubulações de Cobre Frigorigenas da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus.

Und 19

53

Und 23

54

Und 14

55

Und 12

56

Manutenção Corretiva - Serviço de Fornecimento e Instalação de Acrescimento da Tubulação de Cobre Frigorigena na SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus

Und 29

57

Manutenção Corretiva - Serviço de Fornecimento e Instalação de Acrescimento da Tubulação de Cobre Frigorigena na SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus.

Und 23

58

Und 6

59

Und 6

60 Manutenção Corretiva - Serviço de Instalação de SPLIT com linha

Frigorigena até 5mts e SPLIT TIPO K7 de 7,000 a 18,000 btus. Und 6 61 Manutenção Corretiva - Serviço de Instalação de SPLIT e SPLIT

TIPO K7 com linha Frigorigena até 5mts de 22,000 a 30,000 btus. Und 6 62 Manutenção Corretiva - Serviço de Instalação de SPLIT e SPLIT

TIPO K7 com linha Frigorigena até 5mts de 36,000 a 48,000 btus. Und 6 63 Manutenção Corretiva - Serviço de Instalação de SPLIT e SPLIT

TIPO K7 com linha Frigorigena até 5mts de 58,000 a 60,000 btus. Und 6 64 Manutenção Corretiva - Serviço de Desinstalação de SPLIT e SPLIT

TIPO K7 de 7,000 a 18,000 btus. Und 19

65 Manutenção Corretiva - Serviço de Desinstalação de SPLIT e SPLIT

(18)

68

Manutenção Corretiva - Serviço de Limpeza das Tubulações Frigorigenas devido a Contaminação na SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus.

Und 9

69

Und 13

70

Und 6

71

Und 6

72

Manutenção Corretiva - Serviço de Retirada de Vazamento das Tubulações Frigorigenas na SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus.

Und 19

73

Und 13

74

Und 6

75

Und 6

76 Manutenção Corretiva - Serviço de Fornecimento de Controle Remoto

na SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus. Und 6

80

Manutenção Corretiva - Serviço de Fornecimento e Substituição da Bomba de Drenagem da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus.

Und 5

81

Und 13

82

Und 16

83

Und 10

84 Manutenção Corretiva - Serviço de Fornecimento e Substituição de

Rele de Fase da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus. Und 10 85 Manutenção Corretiva - Serviço de Fornecimento e Substituição de

Rele de Fase da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus. Und 12 88

Manutenção Corretiva - Serviço de Fornecimento e Substituição de Rele de Sobrecarga da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus.

(19)

89

Manutenção Corretiva - Serviço de Fornecimento e Substituição de Rele de Sobrecarga da SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus

Und 23

90

Und 14

91

Und 10

Equipamentos ACJ de 7,000 a 18,000 btus Und 10

Equipamentos ACJ de 22,000 a 30,000 btus Und 10

94 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Motor Ventilador do Ar Condicionado ACJ de 7,000 a 18,000 btus Und 10 95 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Motor Ventilador do Ar Condicionado ACJ de 22,000 a 30,000 btus Und 10 96 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Compressor ACJ de 7,000 a 18,000 btus Und 10

Compressor ACJ de 22,000 a 30,000 btus Und 10

Capacitor ACJ de 7,000 a 18,000 btus Und 14

Capacitor ACJ de 22,000 a 30,000 btus Und 14

Placa Eletrônica ACJ de 7,000 a 18,000 btus Und 3

Placa Eletrônica ACJ de 22,000 a 30,000 btus Und 3

Placa receptora ACJ de 7,000 a 18,000 btus Und 3

Placa receptora ACJ de 22,000 a 30,000 btus Und 3

Sensor de Temperatura/Congelamento ACJ de 7,000 a 18,000 btus Und 3 105 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Sensor de Temperatura/Congelamento ACJ de 22,000 a 30,000 btus Und 3 106 Manutenção Corretiva - Serviço de fornecimento e Substituição da

Válvula de Serviço ACJ de 7,000 a 18,000 btus Und 3

107 Manutenção Corretiva - Serviço de fornecimento e Substituição da

Válvula de Serviço ACJ de 22,000 a 30,000 btus. Und 3

Helice/Turbina ACJ de 7,000 a 18,000 btus. Und 10

Helice/Turbina ACJ de 22,000 a 30,000 btus. Und 10

110

Manutenção Corretiva - Serviço de Fornecimento e Substituição de Isolamento nas Tubulações de Cobre Frigorigenas ACJ de 7,000 a 18,000 btus.

Und 3

111

Manutenção Corretiva - Serviço de Fornecimento e Substituição de Isolamento nas Tubulações de Cobre Frigorigenas ACJ de 22,000 a 30,000 btus.

Und 3

112

Manutenção Corretiva - Serviço de Fornecimento e Instalação de Acrescimento da Tubulação de Cobre Frigorigena ACJ de 7,000 a 18,000 btus

Und 3

113

Manutenção Corretiva - Serviço de Fornecimento e Instalação de Acrescimento da Tubulação de Cobre Frigorigena ACJ de 22,000 a 30,000 btus.

Und 3

114 Manutenção Corretiva - Serviço de Desinstalação de ACJ de 7,000 a

(20)

115 Manutenção Corretiva - Serviço de Desinstalação de ACJ de 22,000 a

30,000 btus. Und 3

116 Manutenção Corretiva - Serviço de Limpeza das Tubulações

Frigorigenas devido a Contaminação na ACJ de 7,000 a 18,000 btus. Und 3 117

Manutenção Corretiva - Serviço de Limpeza das Tubulações Frigorigenas devido a Contaminação na ACJ de 22,000 a 30,000 btus.

Und 3

118 Manutenção Corretiva - Serviço de Retirada de Vazamento das

Tubulações Frigorigenas na ACJ de 7,000 a 18,000 btus. Und 3 119 Manutenção Corretiva - Serviço de Retirada de Vazamento das

Tubulações Frigorigenas na ACJ de 22,000 a 30,000 btus. Und 10 120 Manutenção Corretiva - Serviço de Fornecimento de Controle Remoto

na ACJ de 7,000 a 18,000 btus. Und 3

na ACJ de 22,000 a 30,000 btus. Und 3

122 Manutenção Corretiva - Serviço de troca de compressor 1/4 HP em

bebedouros, freezer e geladeiras. Und 3

123 Manutenção Corretiva - Serviço de carga de gás MP 39 e/ou 141 em

bebedouros, freezes e geladeiras. Und 3

124 Manutenção Corretiva - Serviço de troca de torneiras em bebedouros Und 3 125 Manutenção Corretiva - Serviço de troca de compressor de 1/8 a 1/5

HP em bebedouros, freezes e geladeiras Und 3

126 Manutenção Corretiva - Serviço de troca de termostato em

bebedouros, refrigerantes e freezes Und 3

127 Manutenção Corretiva - Serviço de troca de protetor térmico em

bebedouros, freezes e geladeiras Und 3

128 Manutenção Corretiva - Serviço de troca de motor ventilador em

freezes Und 3

LOTE 2 – Altamira

129

SERVIÇO DE MANUTENÇÃO PREVENTIVA - SPLIT DE 7.000 A 18.000 BUS - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

Und 45

130

Und 45

131

Und 25

132

SERVIÇO DE MANUTENÇÃO PREVENTIVA - SPLIT DE 58.000 A 60.000 BTUS - Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e

(21)

rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos; limpeza dos filtros de ar; limpeza de tanques.

133

Und 5

134

Und 5

135

SERVIÇO DE MANUTENÇÃO PREVENTIVA - FREEZER -

Desmontagem do equipamento: medir tensão de alimentação; pressão de alta e baixa do gás; embuchamento e rolamentos dos motores; verificar as correias e polias; corregir os ruidos; recupração dos pontos de corrsão; medir temperatura de insuflamento na saída dos aparelhos; drenagem; terminais de fixação de cabos; ajustes dos contatos;

limpeza dos filtros de ar; limpeza de tanques.

Und 2

136

SERVIÇO DE MANUTENÇÃO PREVENTIVA - GELADEIRA -

Und 2

137

SERVIÇO DE MANUTENÇÃO PREVENTIVA - BEBEDOURO -

Und 5

Equipamentos de SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 6 142

Und 6

143

Und 6

144

Und 6

(22)

58,000 a 60,000 btus

146 Manutenção Corretiva - Serviço de Fornecimento e Substituição

do Compressor de SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 10 147 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Compressor de SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 6 150 Manutenção Corretiva - Serviço de Fornecimento e Substituição

do Capacitor de SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 20 151 Manutenção Corretiva - Serviço de Fornecimento e Substituição do

Capacitor de SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 12 154

Manutenção Corretiva - Serviço de Fornecimento e Substituição da Chave Contactora da e SPLIT TIPO K7 de SPLIT 7,000 a 18,000 btus

Und 6

Chave Contactora da SPLIT e SPLIT TIPO K7 de 22,000 a 30,000 btus Und 20 156 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Chave Contactora da SPLIT e SPLIT TIPO K7 de 36,000 a 48,000 btus Und 6 157 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Chave Contactora da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 6 158 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa Eletrônica da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 3 159 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa Eletrônica da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 6 162 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa receptora da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 6 163 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa receptora da SPLIT 22,000 a 30,000 btus Und 6

Placa receptora da SPLIT e SPLIT TIPO K7 de 36,000 a 48,000 btus Und 6 165 Manutenção Corretiva - Serviço de Fornecimento e Substituição da

Placa receptora da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus Und 6 166

Und 6

167

Und 6

168

Und 6

169

Und 6

170 Manutenção Corretiva - Serviço de fornecimento e Substituição da

Válvula de Serviço da SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus Und 1 171

(23)

172

Und 1

173

Und 1

Helice/Turbina da SPLIT e SPLIT TIPO K7 de 58,000 a 60,000 btus. Und 6 178

Und 6

179

Und 6

180

Und 6

181

Und 6

182

Manutenção Corretiva - Serviço de Fornecimento e Instalação de Acrescimento da Tubulação de Cobre Frigorigena na SPLIT e SPLIT TIPO K7 de 7,000 a 18,000 btus

Und 6

183

Und 6

184

Und 6

185

Und 6

186 Manutenção Corretiva - Serviço de Instalação de SPLIT com linha

Frigorigena até 5mts e SPLIT TIPO K7 de 7,000 a 18,000 btus. Und 6 187 Manutenção Corretiva - Serviço de Instalação de SPLIT e SPLIT TIPO

K7 com linha Frigorigena até 5mts de 22,000 a 30,000 btus. Und 6 188 Manutenção Corretiva - Serviço de Instalação de SPLIT e SPLIT TIPO

K7 com linha Frigorigena até 5mts de 36,000 a 48,000 btus. Und 6 189 Manutenção Corretiva - Serviço de Instalação de SPLIT e SPLIT TIPO

K7 com linha Frigorigena até 5mts de 58,000 a 60,000 btus. Und 6 190 Manutenção Corretiva - Serviço de Desinstalação de SPLIT e SPLIT

194

Und 1

195 Manutenção Corretiva - Serviço de Limpeza das Tubulações
