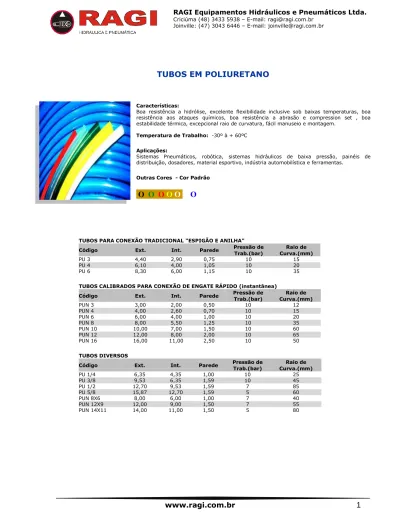

TUBOS EM POLIURETANO
Características:
Boa resistência a hidrólise, excelente flexibilidade inclusive sob baixas temperaturas, boa resistência aos ataques químicos, boa resistência a abrasão e compression set , boa estabilidade térmica, excepcional raio de curvatura, fácil manuseio e montagem.
Temperatura de Trabalho: -30º à + 60ºC Aplicações:
Sistemas Pneumáticos, robótica, sistemas hidráulicos de baixa pressão, painéis de distribuição, dosadores, material esportivo, indústria automobilística e ferramentas.
Outras Cores - Cor Padrão
O
O
O
O O
O
TUBOS PARA CONEXÃO TRADICIONAL "ESPIGÃO E ANILHA"
Código Ext. Int. Parede Pressão de
Trab.(bar) Curva.(mm) Raio de
PU 3 4,40 2,90 0,75 10 15
PU 4 6,10 4,00 1,05 10 20
PU 6 8,30 6,00 1,15 10 35
TUBOS CALIBRADOS PARA CONEXÃO DE ENGATE RÁPIDO (instantânea)
Código Ext. Int. Parede Pressão de Trab.(bar) Curva.(mm)Raio de
PUN 3 3,00 2,00 0,50 10 12 PUN 4 4,00 2,60 0,70 10 15 PUN 6 6,00 4,00 1,00 10 20 PUN 8 8,00 5,50 1,25 10 35 PUN 10 10,00 7,00 1,50 10 60 PUN 12 12,00 8,00 2,00 10 65 PUN 16 16,00 11,00 2,50 10 50 TUBOS DIVERSOS
Código Ext. Int. Parede Pressão de Trab.(bar) Curva.(mm) Raio de
PU 1/4 6,35 4,35 1,00 10 25 PU 3/8 9,53 6,35 1,59 10 45 PU 1/2 12,70 9,53 1,59 7 85 PU 5/8 15,87 12,70 1,59 5 60 PUN 8X6 8,00 6,00 1,00 7 40 PUN 12X9 12,00 9,00 1,50 7 55 PUN 14X11 14,00 11,00 1,50 5 80
www.ragi.com.br
2
TUBOS EM POLIAMIDA FLEXÍVEL (NYLON 6)
Características:
Excelente resistência mecânica, resistência química, boa estabilidade em altas temperaturas, fácil montagem.
Temperatura de Trabalho: -10º à + 80ºC Aplicações:
Linhas de automação, controle, instrumentação e acessórios pneumáticos. Linhas de lubrificação, ar, refrigeração e ar condicionado. Indústria alimentícia, bebidas e farmacêuticas. Linhas hidráulicas de baixa pressão.
Cores Padrão: natural/preto
TUBOS EM MILÍMETROS
Código Ext. Int. Parede Pressão de Trab.(bar) Curva.(mm) Raio de
PA 4x2 4,00 2,00 1,00 15 20 PA 4x2,5 4,00 2,50 0,75 17 25 PA 6X4 6,00 4,00 1,00 15 35 PA 8X6 8,00 6,00 1,00 17 45 PA 10X8 10,00 8,00 1,00 14 65 PA 12X9 12,00 9,00 1,50 15 70 PA 16x12 16,00 12,00 2,00 17 120 TUBOS EM POLEGADAS
Código Ext. Int. Parede Pressão de Trab.(bar) Curva.(mm) Raio de
PA 1/8 3,18 2,00 0,59 17 13 PA 3/16 4,76 3,20 0,78 17 20 PA 1/4 6,35 4,35 1,00 17 33 PA 1/4 B 6,35 4,75 0,80 21 28 PA 5/16 7,94 5,80 1,07 17 40 PA 3/8 9,53 6,35 1,59 21 57 PA 1/2 12,70 9,53 1,59 17 64 PA 5/8 15,87 12,70 1,59 14 120
www.ragi.com.br
3
TUBOS EM POLIAMIDA FLEXÍVEL PA 11/12 (NYLON)
Características:
Excelente compatibilidade química, excelente resistência a luz solar (efeito U.V), atende as especificações das normas: ASTMD, 4066, BS 5409, DIN 73378 e DIN 74324.
Temperatura de Trabalho: -20º à + 80ºC Aplicações:
Linhas de automatização, controle, instrumentação e acessórios pneumáticos. Linhas de lubrificação, ar, combustível, refrigeração e ar condicionado. Indústria alimentícia, bebidas e farmacêuticas. Linhas hidráulicas de baixa pressão.
Cores Padrão: natural/preto.
TUBOS EM MILÍMETROS
Código Ext. Int. Parede Pressão de Rupt.(bar) Pressão de Trab.(bar) Curva.(mm) Raio de
PA 4x2 4,00 2,00 1,00 135 45 15 PA 4x2,5 4,00 2,50 0,75 93 31 20 PA 6X4 6,00 4,00 1,00 81 27 40 PA 8X6 8,00 6,00 1,00 57 19 40 PA 10X7 10,00 7,00 1,50 72 24 60 PA 10X8 10,00 8,00 1,00 45 15 50 PA 12x9 12,00 9,00 1,50 57 19 60 PA 16x12 16,00 12,00 2,00 42 14 120 TUBOS EM POLEGADAS
Código Ext. Int. Parede Pressão de Rupt.(bar) Pressão de Trab.(bar) Curva.(mm)Raio de
PA 3,18 x 2 3,18 2,00 0,59 51 17 10 PA 4,76 x 3,18 4,76 3,18 0,79 51 17 16 PA 6,35 x 4,75 6,35 4,75 0,80 51 17 22 PA 6,35 x 4,35 6,35 4,35 1,00 63 21 26 PA 7,94 x 5,80 7,94 4,80 1,57 51 17 32 PA 9,53 x 6,35 9,53 6,35 1,59 63 21 45 PA 12,7 x 9,53 12,70 9,53 1,59 51 17 51 PA 15,87 x 12,7 15,87 12,70 1,59 42 14 85
www.ragi.com.br
4
TUBOS EM POLIETILENO
Características:
Boa compatibilidade química, atende as especificações da norma ASTM D 1248.
Temperatura de Trabalho: -5º à + 50ºC Aplicações:
Para utilização em sistemas de baixa pressão, Linhas para condução de gases e líquidos, instrumentação e automatização pneumática. Indústria química, de papel, celulose e alimentícia.
Cor padrão: natural.
TUBOS EM MILÍMETROS
Código Ext. Int. Parede Pressão de trab.(bar) Raio de Curv.(mm)
PEBD 4x2 4,00 2,00 1,00 7 13 PEBD 6X4 6,00 4,00 1,00 7 25 PEBD 8X6 8,00 6,00 1,00 7 28 PEBD 12X9 12,00 9,00 1,50 4 63
TUBOS EM POLEGADAS
Código Ext. Int. Parede Pressão de trab.(bar) Raio de Curv.(mm)
PEBD 1/8 3,18 2,18 0,50 9 13 PEBD 3/16 4,76 3,24 0,76 7 19 PEBD 1/4 6,35 4,35 1,02 7 15 PEBD 5/16 7,94 4,80 1,57 7 28 PEBD 3/8 9,53 6,35 1,59 6 32 PEBD 1/2 12,70 9,53 1,59 4 63
www.ragi.com.br
5
MANGUEIRAS ESPIRALADAS
Raio de Ação: 50% do comprimento linear Utilizações:
Ligação de equipamentos e ferramentas pneumáticas, distribuição de ar em sistemas pneumáticos, ligação de sistemas de freio, metrologia e controle.
Cor Padrão PU - Cor Padrão PA - Outras Cores Sob Consulta
O
O
O
O
O
O O
MANGUEIRAS ESPIRALADAS EM POLIURETANO "PU"
Código Ext. Int.
Comprimentos Lineares em metros
EPU 4,0 x 2,6 4,0 2,6 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 6,0 x 4,0 6,0 4,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 8,0 x 5,0 8,0 5,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 8,0 x 5,5 8,0 5,5 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 8,0 x 6,0 8,0 6,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 10 x 7,0 10 7,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 12 x 8,0 12 8,0 200 200 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 12 x 9,0 12 9,0 200 200 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 14 x 11 14 11,0 200 200 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPU 16 x 11 16 11,0 200 200 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00
MANGUEIRAS ESPIRALADAS EM POLIAMIDA (Nylon)- 6, 11 ou 12
Código Ext. Int. Comprimentos Lineares em metros
EPA 4,0 x 2,0 4,0 2,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPA 6,0 x 4,0 6,0 4,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPA 8,0 x 6,0 8,0 6,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPA 10,0 x 8,0 10,0 8,0 150 150 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPA 12,7 x 9,53 12,7 9,53 200 200 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00 EPA 15,87 x 12,70 15,87 12,70 200 200 4,20 - 5,00 - 7,70 - 10,00 - 15,00 - 30,00
www.ragi.com.br
6
LINHA ODONTOLÓGICA
MANGUEIRAS ESPIRALADAS ODONTOLÓGICAS EM POLIURETANO
Modelo G Modelo D Modelo K Modelo Y
A - 150 mm A - 450 mm A - 150 mm A - 450 mm B - 2100 mm B - 1800 mm B - 1620 mm B - 1800 mm C - 150 mm C - 250 mm C - 150 mm C - 250 mm H - 35 mm H - 30 mm H - 45 mm H - 45 mm T - 2400 mm T - 2500 mm T - 1900 mm T - 2500 mm MATERIAIS ODONTOLÓGICOS EM PVC
Descrição Medidas Pressão de Trab.(bar) Pressão de Rupt.(bar) Cor
Ligação geral s/ trama 6,5 x 3,5 5 10 cinza
Salivador 6,0 x 4,0 4 8 cinza / preto
Entrada d'água 9,0 x 6,0 4 8 cinza / preto
Suctor 10,2 x 7,0 4 8 cinza / preto
Esgoto geral 21,6 x 17,0 4 8 cinza / preto
Dupla de Pedal 6,3 x 3,3 - - cinza
MATERIAIS ODONTOLÓGICOS EM POLIURETANO
Descrição Medidas Pressão de Trab.(bar) Pressão de Rupt.(bar) Cor
Tubo Poliuretano
(espaguetinho) 2,6 x 1,2 7 28 cr,ve,verm,ama,azul
Tubo Poliuretano
(espaguetinho) 3,0 x 1,6 7 28 cr,ve,verm,ama,azul
Ligação Geral 6,5 x 3,5 7 28 cinza
www.ragi.com.br
7
TIPOS DE PERFIS EM POLIURETANOCódigo Perfil Medidas Pressão de Trab.(bar) Cores
MMO 02 1 Via de (6,0 x 3,3) 1 Via de (3,0 x 1,5)
Seringa 7 Cinza/Preto
MMO 07 1 Via de (5,0 x 3,0) 1 Via de (3,0 x 1,6)
Seringa Oblade (com capa) 7 Cinza
MMO 03 2 Vias de (6,0 x 3,3) Dupla de Pedal 7 Cinza/Preto
MMO 10 2 Vias de (6,0 x 3,3) Dupla de Pedal Oblade (com capa) 7 Cinza
MMO 04 2 Vias de (3,0 x 1,6) Duplinha - Profilaxia 7 Cinza/Preto
MMO 06 1 Via de (5,0 x 3,2) 2 Vias de (3,0 x 1,5)
Tripla Seringa Oblade (com capa) 7 Cinza
MMO 01 1 Via de (6,0 x 3,3) 2 Vias de (3,0 x 1,5)
Tripla Seringa 7 Cinza/Preto
MMO 05 *Sob Consulta
3 Vias de (7,0 x 4,0)
Tripla de pedal 7 Cinza
MMO 12 *Sob Consulta
2 Via de (5,0 x 3,3) 2 Vias de (2,8 x 1,5)
Alta Rotação Fibra Óptica 7 Cinza
MMO 11 *Sob Consulta 2 Vias de (6,0 x 3,2) 2 Vias de (3,0 x 1,6) 7 Cinza MMO 09 *Sob Consulta 2 Vias de (5,0 x 3,0) 4 Vias de (3,0 x 1,6) 7 Cinza
www.ragi.com.br
8
Composição:Composto de PVC azul extrudado em tubo com revestimento externo em poliéster azul trançado colado.
Pressão de Trabalho: - 0 a 9 bar / Pressão de Ruptura: 20 bar / Temp. Trabalho: 0º à + 80ºC.
TUBOS PVC TRANÇADO SEM COBERTURA (PKN)
Código Externo(mm) Interno(mm) Pressão de Trab.(bar) Cor
PKN - 4 6,50 4,50 9 Azul PKN - 6 8,50 6,00 9 Azul PKN - 8 11,00 8,00 9 Azul PKN - 9 11,50 9,00 9 Azul PKN - 13 17,60 13,00 9 Azul
TUBOS DE PVC RECAPADOS (SGPC)
Composição:Tubo interno em Poliamida 12 (Nylon) e capa em PVC " ANTI-CHAMA ".
Temp. Trabalho: -20º à + 80ºC Aplicação:
O Tubo SGPC é resistente a faíscas e respingos de solda, apropriado para a indústria automobilística. É indicado para ambientes agressivos, onde a capa, oferece uma proteção adicional ao tubo principal.
TUBOS DE PVC RECAPADOS (SGPC)
Código Externo(mm) Interno(mm) Capa Trab. (bar) Pressão de int/ext Cores
SGPC 6 6,00 4,00 8,00 17 Preto/Azul
SGPC 8 8,00 6,00 10,0 18 Preto/Azul
SGPC 10 10,00 7,50 12,0 20 Preto/Azul
