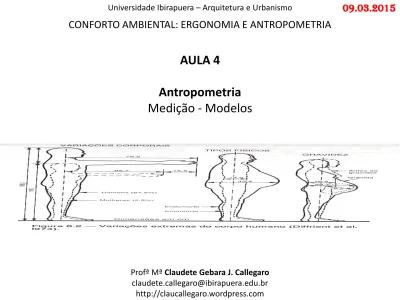

CONFORTO AMBIENTAL: ERGONOMIA E ANTROPOMETRIA
Universidade Ibirapuera – Arquitetura e Urbanismo
AULA 4
Antropometria
Medição - Modelos
09.03.2015
Profª Mª Claudete Gebara J. Callegaro claudete.callegaro@ibirapuera.edu.br
MEDIDAS ESTÁTICAS
Modelos Antropométricos
Estatísticas
Modul-Or de Le Corbusier, concluído em 1945, para altura de 1,75m (azul) e de 1,83m (vermelho). Obtido em http://www.fondationlecorbusier.fr.
Modelos teóricos baseados nas relações métricas clássicas – p. ex. Homem Vitruviano (Da Vinci - Renascimento),
Modul-Or (Le Corbusier - Modernismo) –
servem de referência quanto às proporções humanas, mas apenas teoricamente.
Homem Vitruviano de Leonardo da Vinci – final do século XVI. (DOCZI, 1990, p. 93)
(IIDA, 2001, p.104)
Para fins de análise do ser humano real,
com foco na saúde e no conforto,
PANERO E ZELNIK, 2002, p. 28-29.
A Antropometria estuda as variações de tamanho, proporção, mobilidade, força e outros fatores que definem os humanos fisicamente.
(IIDA, 2001, p.111)
Ánthropos (grego) = Homem / Ser humano +
EXEMPLOS DE MODELOS
ANTROPOMÉTRICOS
PANERO E ZELNIK, 2002, p.44
IIDA, 2001, p.113
Estudos antropométricos se valem, muito, dos conceitos estatísticos. Consideram um número relativamente alto de amostras,
de modo a que se configure uma curva de distribuição normal (de Gauss). Uma curva de Gauss tem como principais parâmetros:
• Média
• Desvio-padrão
PANERO E ZELNIK, 2002, p.33
Em Estatística, há dois grupos de medidas: um que busca a Tendência
Central (Média Aritmética, Mediana,
Moda e outras) e outro que busca entender a amplitude da Dispersão (Variância, Desvio Padrão e outras).
Para relembrar Estatística:
<http://www.cpc.unc.edu/measure/training/materials/d ata-quality-portuguese/moduloII_capa.pdf> <http://www.fau.usp.br/cursos/graduacao/arq_urbanism o/disciplinas/aut0516/Apostila_Provisoria.pdf> <http://www.ime.usp.br/~chang/home/mae116/aulas/A ula%201-%20Descritiva%20I%20%5BSomente%20leitura%5D.pdf>
IIDA, 2001, p.112
Relembrando
estatística
PANERO E ZELNIK, 2002:33
IIDA, 2001, p.118,119
IIDA, 2001, p.120-122 IIDA, 2001, p.118,119
Comparação entre
medidas EUA e Brasil
O IBGE – Instituto Brasileiro de Geografia e Estatística realizou Pesquisa de
Orçamentos Familiares - POF 2008-2009, e nessa ocasião foram levantadas algumas
medidas antropométricas da população brasileira e feitas considerações quanto aos reflexos da alimentação sobre o físico dos cidadãos.
IIDA, 2001, p.120-122
PANERO E ZELNIK, 2002, p. 38,43
As medidas antropométricas dinâmicas são
a base para os estudos ergonômicos.
MEDIDAS EM GRUPOS
Dimensões Ocultas
NEUFERT,1974:21
possível mas desconfortável
Dimensões ocultas:
Se considerarmos as medidas antropométricas objetivas, num elevador , p.ex., caberiam até 6 pessoas por metro quadrado, o que em pouco tempo provocaria desespero.
Em situação de lotação completa sem aperto, cada pessoa ocuparia entre 0,2 e 0,3m² de piso, ou seja caberiam de 3 a 5 pessoas por m², o que ainda assim seria desagradável. Se houvesse opção, em 1m² de piso ficariam, no máximo, 1,4 pessoa; ou seja, num elevador de 2m x 2m, estariam confortáveis de 3 a 4 pessoas.
PANERO E ZELNIK,2002:40
Dimensões ocultas:
O ajuste entre corpo humano e entorno precisa levar em conta outros fatores além das medidas e distâncias
objetivas.
As pessoas têm um espaço envoltório invisível que lhes garante certa privacidade e preservação de sua
individualidade.
A invasão do
espaço pessoal
causa
desconforto e
stress.
PANERO E ZELNIK,2002:41
PANERO E ZELNIK,2002:266
O dimensionamento dos
espaços para pedestres
deve considerar as
vestimentas mais pesadas (inverno) e a
largura das pessoas classificadas no percentil
mais elevado da curva de
PANERO E ZELNIK,2002:266
Espaços públicos de circulação horizontal:
Cola = fila Radio = raio Pulg. = polegada Pie = pé
PANERO E ZELNIK,2002:41
O contato corporal pode ser evitado quando se destina cerca
de 0,64m² de círculo por pessoa em espaços coletivos.
PANERO E ZELNIK,2002:267
A distância entre pessoas em caminhada
também é definida pelo ângulo visual e
o comprimento do passo, ou seja, tem
relação com a estatura.
PANERO E ZELNIK,2002:39
Alguns autores sugerem 4 zonas de espaços pessoais, cada uma com uma variação de distância específica entre corpos:
•Íntimo – entre 15 e 45cm •Pessoal – entre 45 e 120cm •Social – entre 120 e 360cm •Público – acima de 360cm
PANERO E ZELNIK,2002:39
Essa variação de distâncias em cada zona depende de: •situação,
•sexo, •idade,
•personalidade, •cultura,
REFERÊNCIAS
FERREIRA, Mário S. Espaços de Trabalho. Notas de aula de Ergonomia, curso de graduação em Arquitetura e Urbanismo. PUC Rio Grande do Sul. Maio 2012. Acessível em
<http://www3.pucrs.br/pucrs/files/uni/poa/fau/pdf/57.pdf>
IIDA, Itiro. Ergonomia: Projeto e Produção. São Paulo: Edgard Blücher, 2001 (edição de 1990, 7ª impressão em 2001).
NEUFERT, Ernst. Arte de Projetar em Arquitetura. 4ª edição. São Paulo: Gustavo Gili, 1974. (Existem edições mais recentes.)
PANERO, Julius; ZELNIK, Martin. Las dimensiones humanas e los espacios interiores:
Estándares antropométricos. México, DF: Gustavo Gilli, 2002, 10ª edição. (Existe edição
B A C E E D
TRABALHO 2: Medidas antropométricas de 5 adultos
21/03/2015 – 2,0 pontos - Postagem de tabela Excel preenchida (WebClasses)
MEDIDAS ESTÁTICAS (cm) GÊNERO (1 ou 0) IDADE (1 ou 0) A B C D E
NOME DO ALUNO
amostras masculino feminino 20-45 anos 45-60 anos estatura envergadura altura poplítea (assento) altura cotovelo (mesa) maior largura sentado x sujeito 1 x sujeito 2 x sujeito 3 x sujeito 4 x sujeito 5
